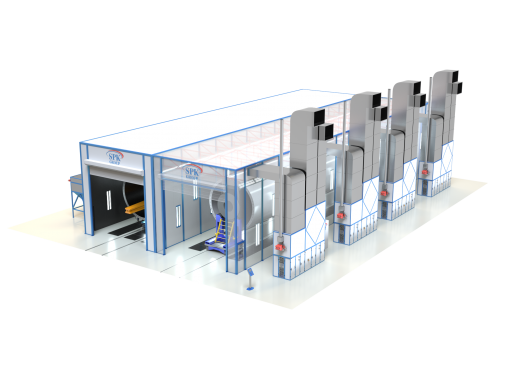

Комплекс для подготовки и окраски поверхности секций башен ветрогенераторов SPK-Р 31.14.6

Комплекс для подготовки и окраски поверхности секций башен ветрогенераторов SPK-Р 31.14.6
Комплекс для подготовки и окраски поверхности секций башен ветрогенераторов SPK-Р 31.14.6
Комплекс для подготовки и окраски поверхности секций башен ветрогенераторов SPK-Р 31.14.6

linii-konservacii (1)

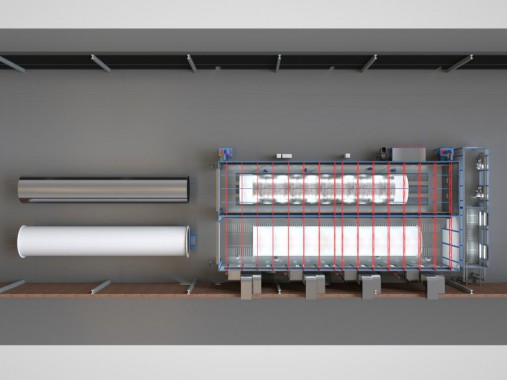

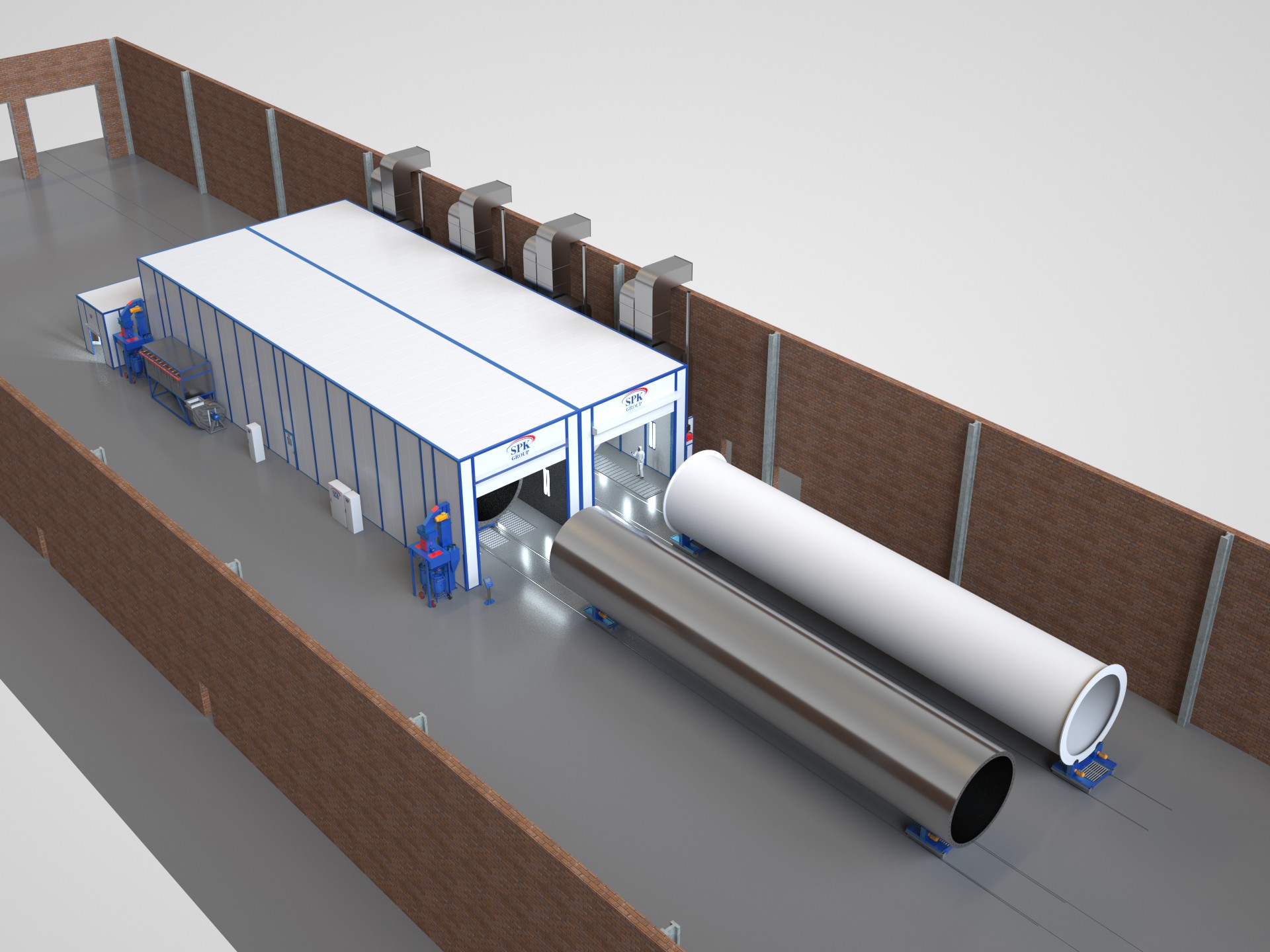

Состав компонентов комплекса:

  • обитаемая дробеструйная камера для автоматизированной обработки наружной и внутренней поверхности секций, нанесения металлизации;

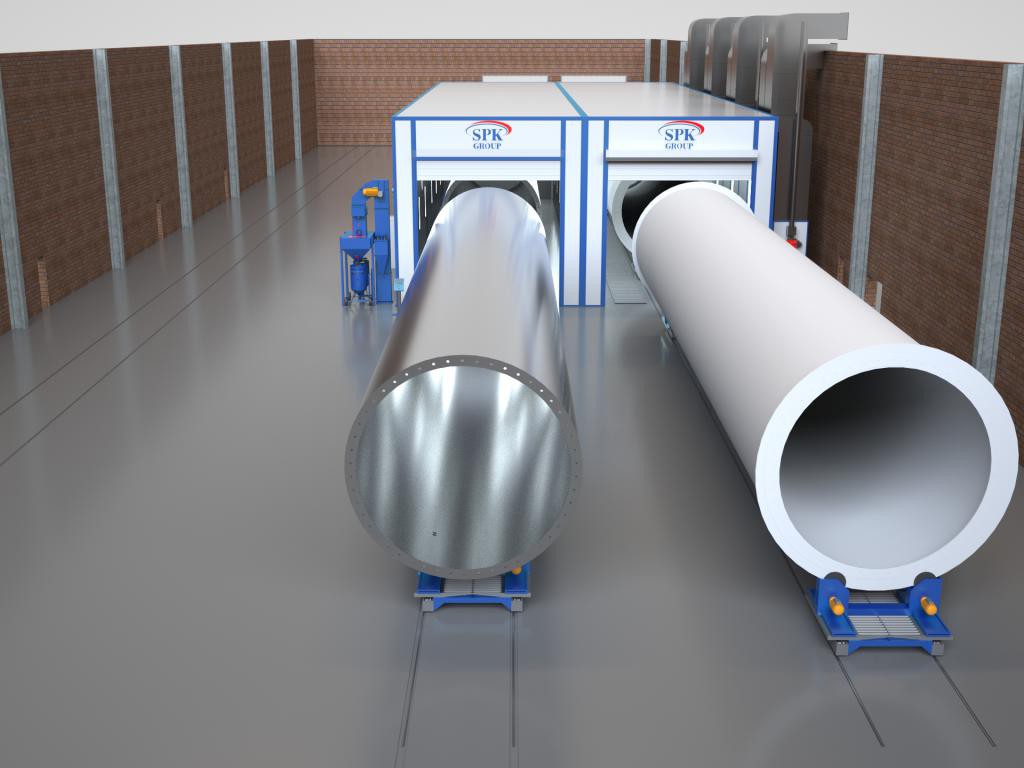

  • транспортные телеги тип 1 и тип 2 для горизонтального перемещения секций и их вращения;

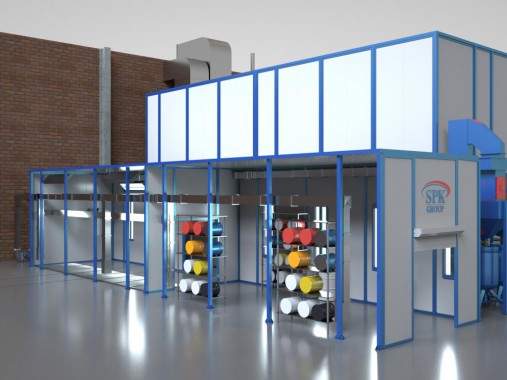

  • оборудование для Склада ЛКМ и краскоприготовительного отделения.

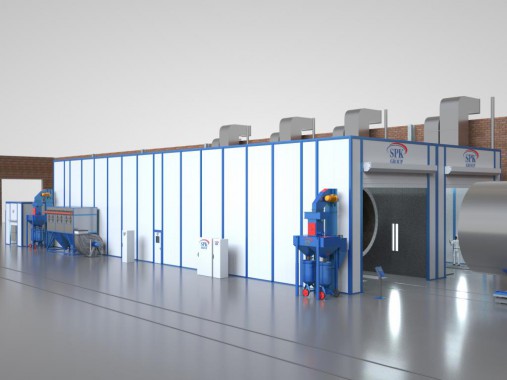

Обитаемая  дробеструйная камера тупикового типа SPK 31х7х6

Размеры внутри камеры – 31000х7000х6000 мм.

Стены – 50 мм.

Ворота размером – 5500х5500 мм. Резиновая штора – 8000х6000 мм.

Нагрузка – 500 кг/м2. Высота решетки – 40 мм.

Площадь напорной решетки – 26000х4300 мм.

Силос дроби – 9000 л.

Дробь стальная.

Сопло диаметром 14 м.

Фильтровальная установка – 2 по 25000 м³/час.

Освещенность – 1000 люкс..

Напорный резервуар – 3 шт., объем – 300 литров – 2 шт., 200- 1 шт..

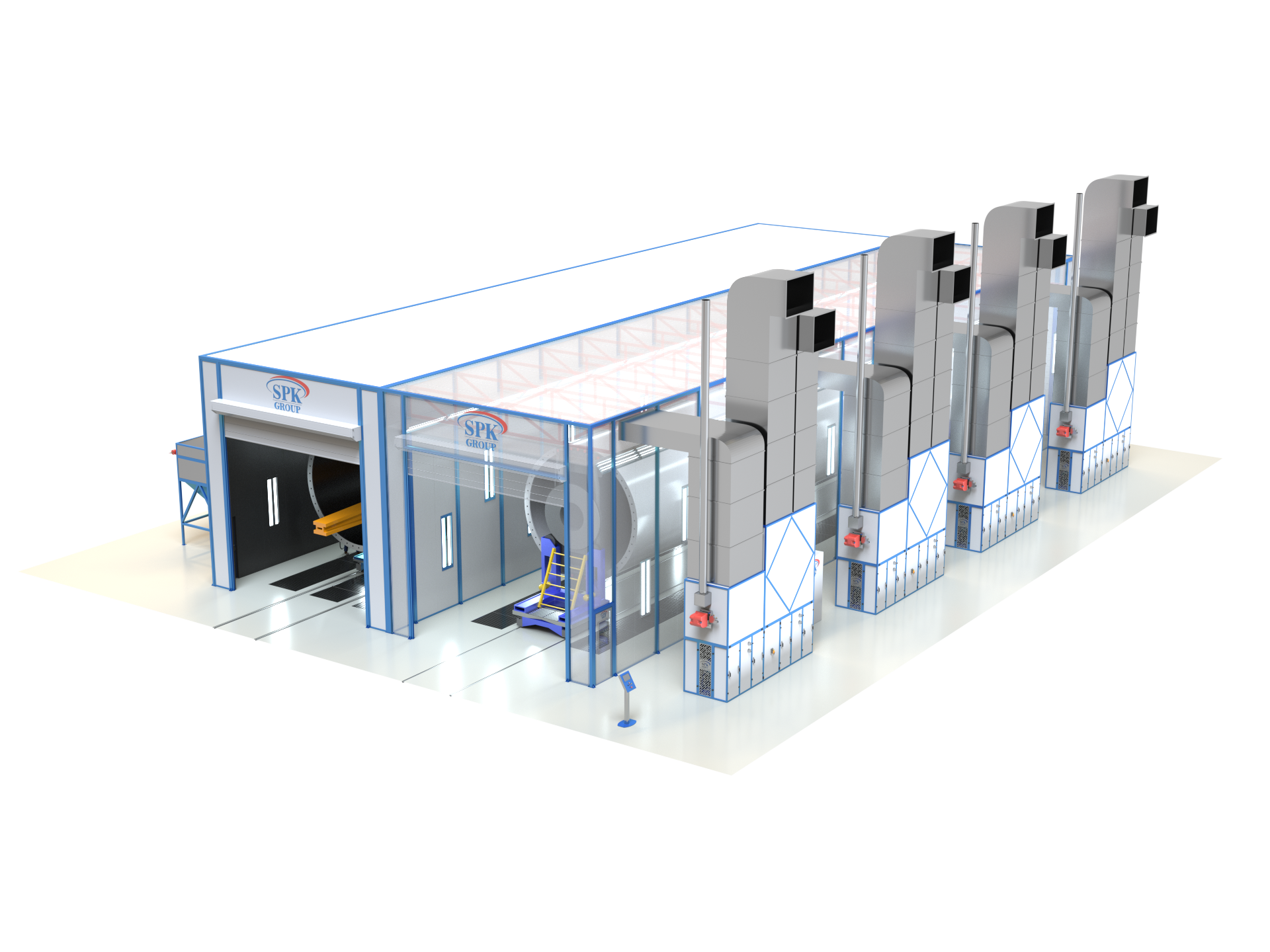

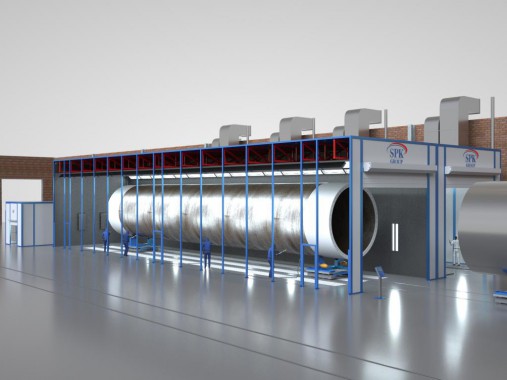

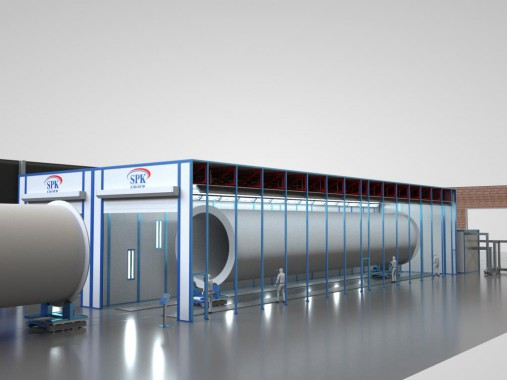

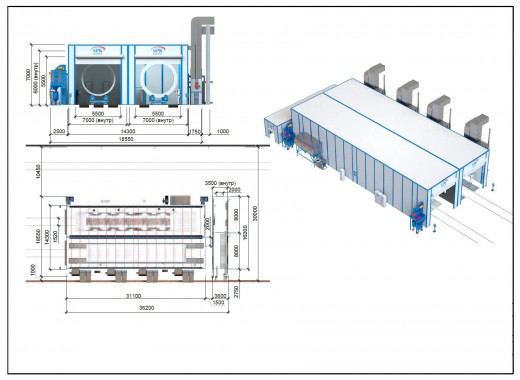

Обитаемая окрасочно-сушильная камера проходного типа SPK 31х7х6

Конструкция камеры

Камера – приходного типа.

Размеры камеры внутренние – 3100х7150х6700 мм.

Толщина стеновых сэндвич панелей – 80 мм.

Одна секция.

Ворота

Двое ворот проходного типа, размером – 5500х550 мм. Ворота – подъемносекционные.

Сервисные двери

Трое дверей размером - 800х2000 мм. Расположены в боковых дверях.

Освещение

Сбоку – 34 плафона по 4 лампы, угловые – 34 плафона по 4 лампы.

Воздухообмен

Общий расход воздуха – 140000 м3/час.

Вентиляционные агрегаты

4 вентагрегатора – SP(35), расположены с двух сторон. Мощность – 148 кВт.

Рекуперация тепла

4 рекуператоров. Тепловая мощность – 295 кВт.
Нагрев воздуха

Тип энергоносителя – дизельное топливо. Теплообменник газовый – 4 шт. Общая тепловая мощность – 1428 кВт.
