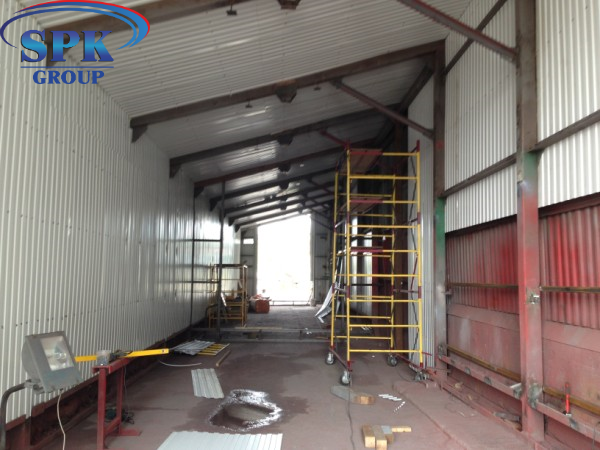

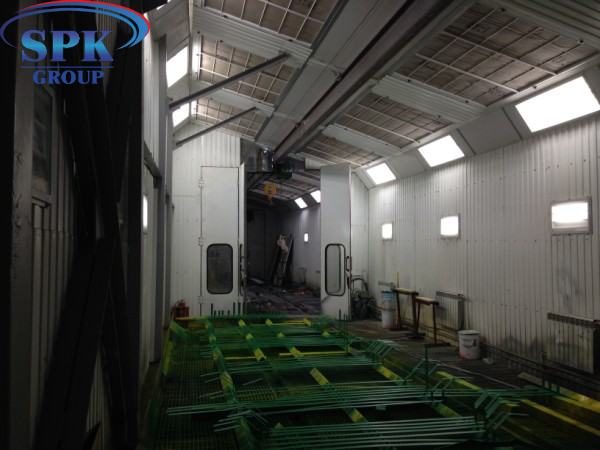

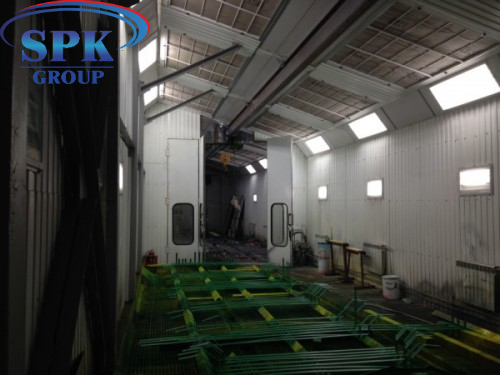

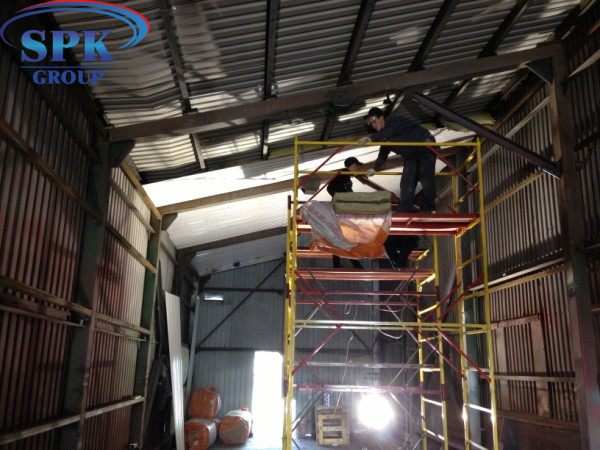

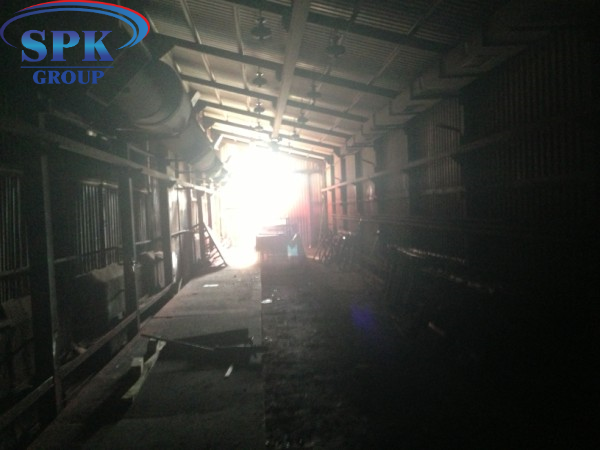

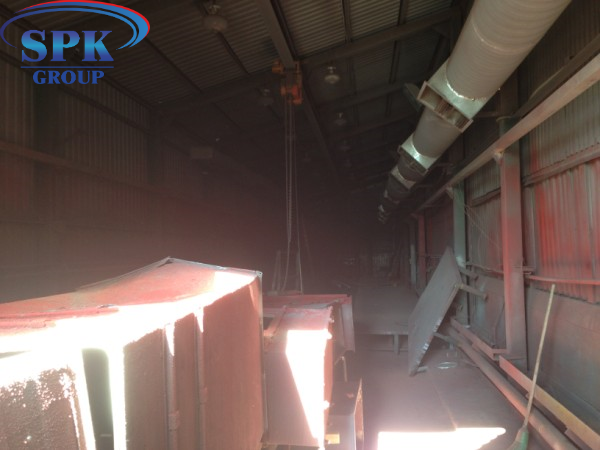

Модернизация покрасочной камеры для сварных металлоконструкций

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

Габариты ОСК
Внутренние габариты камеры (ДхВхШ) 30000x5100x4000
Канал

Модернизация покрасочной камеры для сварных металлоконструкций

Размеры

Внутренние размеры камеры

30000x5100x4000 мм

Направление воздушного потока

Вниз

Вытяжка

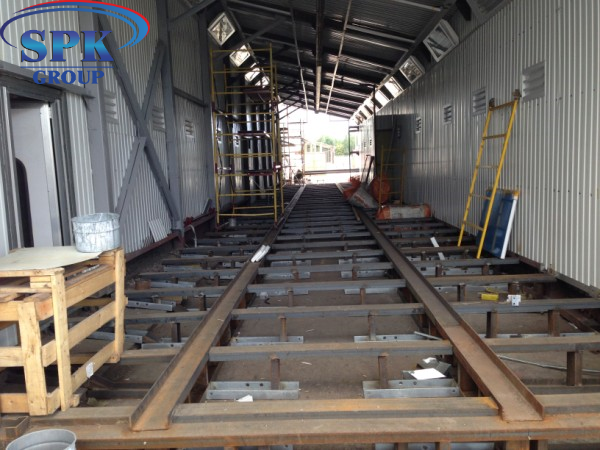

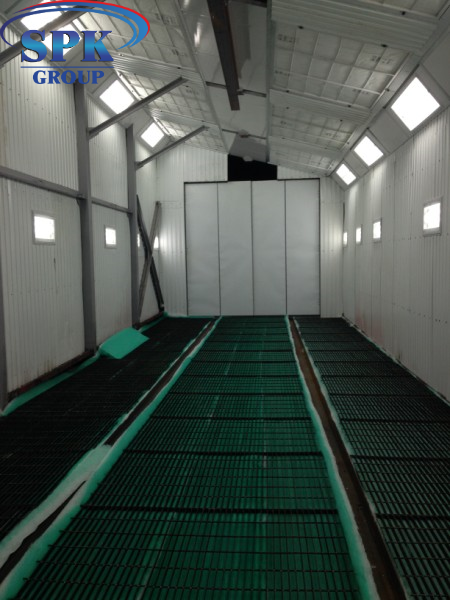

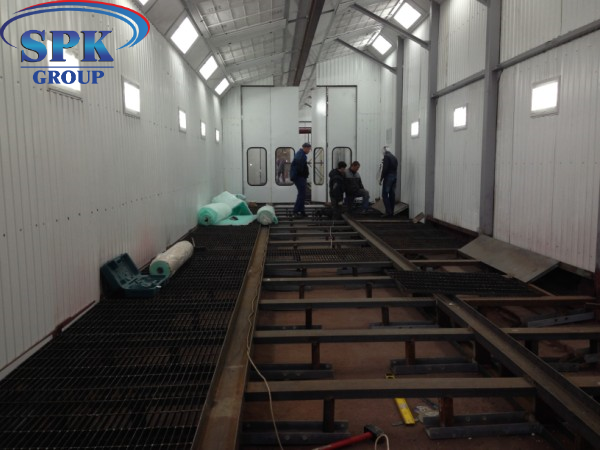

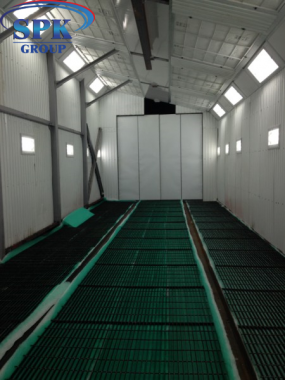

Полнорешетчатый пол

Канал

Количество каналов

6

Кол-во решеток

1 ряд

Материал решеток

плоские полосы из стали с 10-мм скрученной стальной арматурой

Покрытие

Оцинкованное покрытие

Максимальная нагрузка (кг/м3)

1.200

Кабина камеры

Конструкция кабины

Выпуклая

Стальная конструкция

+

Стенные панели

Толщина листов из стали (мм)

0.5

Наполнитель

EPS

Толщина Панели (мм)

50

Сервисная дверь в кабине

Габариты  (ШхВ), в мм

800х2000

Расположение

Справа

Число дверей

1

Структура окон

Герметизация резиновыми уплотнителями

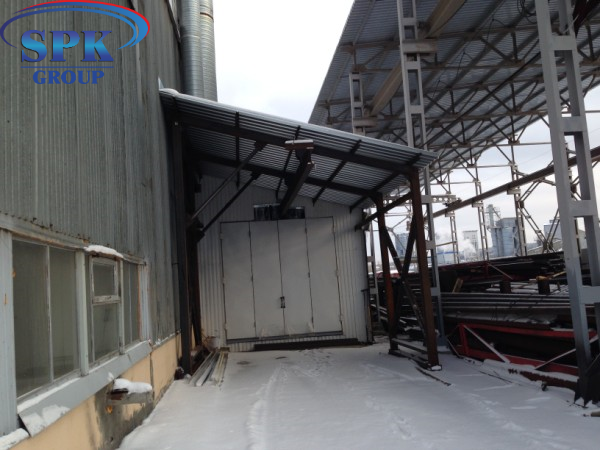

Основная дверь

Структура

Распашные ворота

Материал

Сталь оцинкованная

Крыша

Материал панелей

EPS

Конструкция потолка

каркас стальной (D8)



Структура крыши

Прямая

Модель фильтров потолка

SP-600G

Освещение в камере

Освещение верхнее

Система потолочного освещения 45° - 24м Philips

Нижний свет

Система бокового освещения горизонтальная Philips

Действие выпрямителя

для двух ламп 1 действие

Каркас крепления

Стальной

Общая мощность

10.656Вт

Группы притока/ вытяжки

Размещение генераторов

На правой стороне

Материал каркаса групп

EPS панели

Регулировка воздушных потоков

При использовании пневматической  заслонки

Колич-во генераторных групп вытяжки

По 3 генератора + существующая система

Центробежный 2ной вентилятор в приточной группе

Модель

Siemens 4.5M

Производит-ность (в м³/ч)

60 000 м³/ч+ существующая система

Мощ-сть

2х4.0 кВт

Давление

780Па

Центробежный 2ной вентилятор с ручной заслонкой в вытяжной группе

Модель

Siemens-710-H

Производит-ность (в м³/ч)

54000 м3/ч + существующая система

Мощ-сть

1х5,5кВт

Давление

Давление 426 Па. С ременным приводом.

Система фильтрации камеры

Состав фильтра притока

Потолочный и основной фильтры

Вытяжной фильтр включает в состав

Фильтры: угольный, стекловолоконный

Тепловая система

Способ подогрева

Водяной теплообменник

Модель

R5

Количество

три теплообменника

Производительность,  кКал/час

260.000

Структура теплообменника

Антивзрывчатое отверстие и Мультицикл

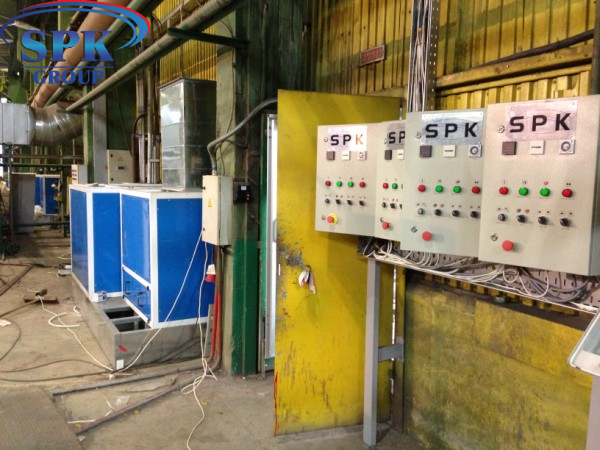

Система контроля технологических режимов

Панель управления оборудуется:

1.  Окрашивание; 2 - возрастающее температурное распыление; 3- сушка до 80град., 4- регулировка времени сушки; 5 - выключатель освещения; 6 - термостат; 7 - выключатель питания; 8 - чрезвычайная остановка;  9 - индикатор отказа;  10 - метр часов;

Управление при помощи

Реле
