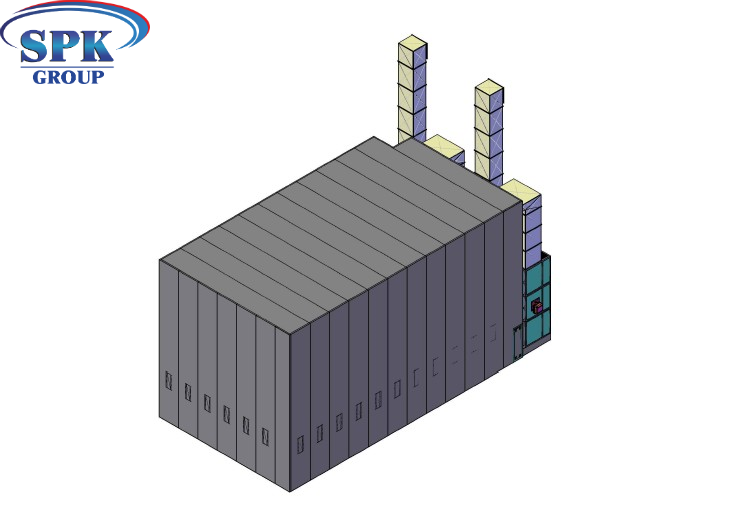

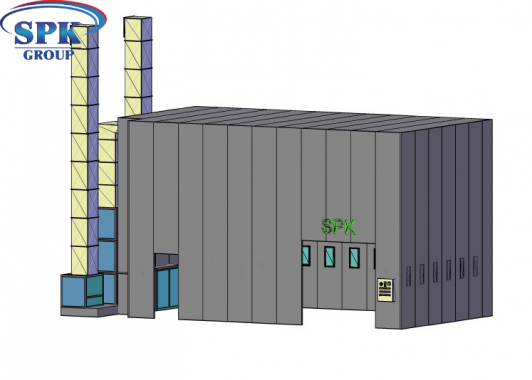

Модернизация покрасочной камеры с газовым обогревом SPK 12.6.7

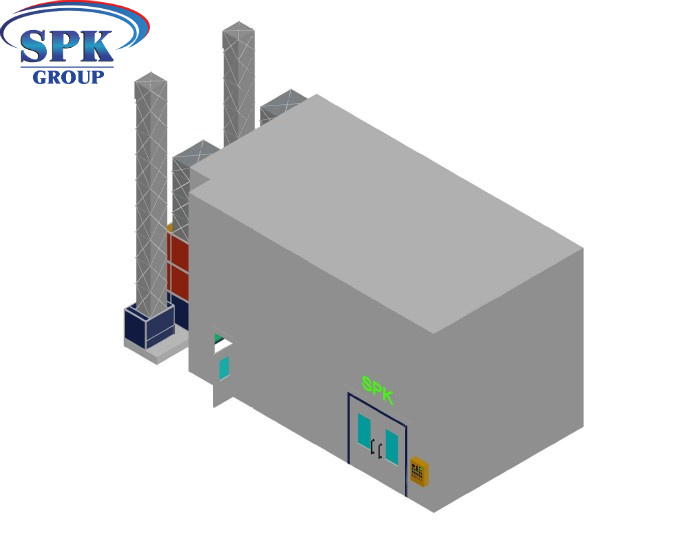

Модернизация покрасочной камеры с газовым обогревом SPK 12.6.7

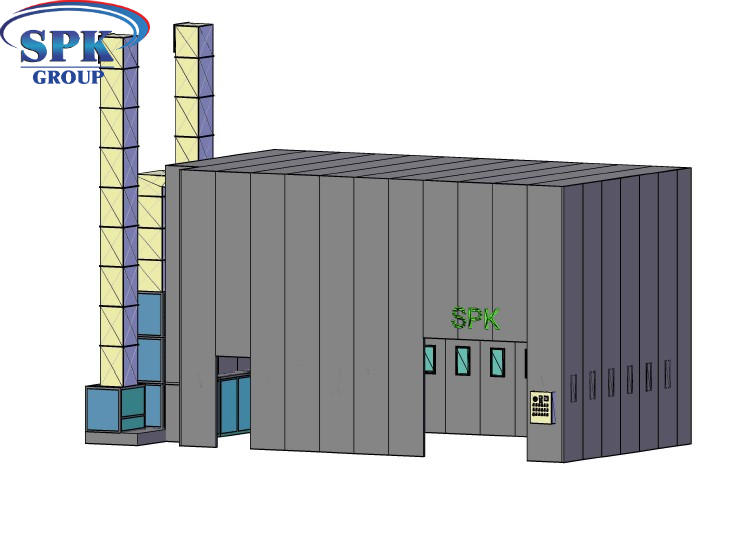

Модернизация покрасочной камеры с газовым обогревом SPK 12.6.7

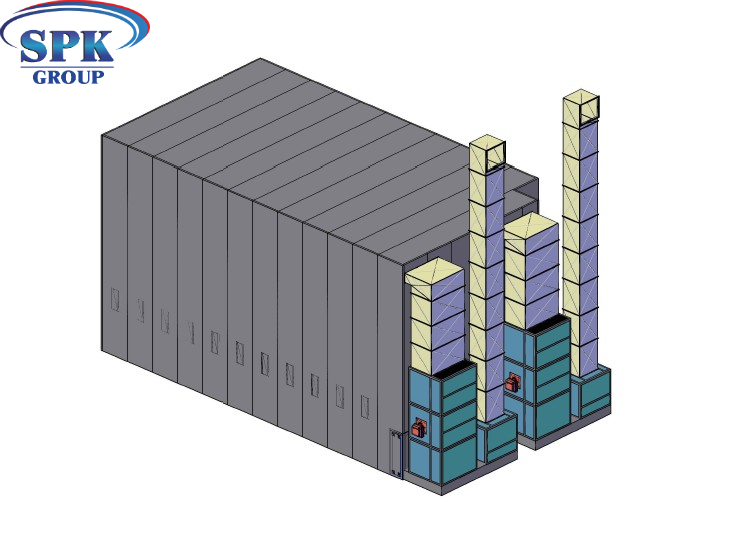

Модернизация покрасочной камеры с газовым обогревом SPK 12.6.7

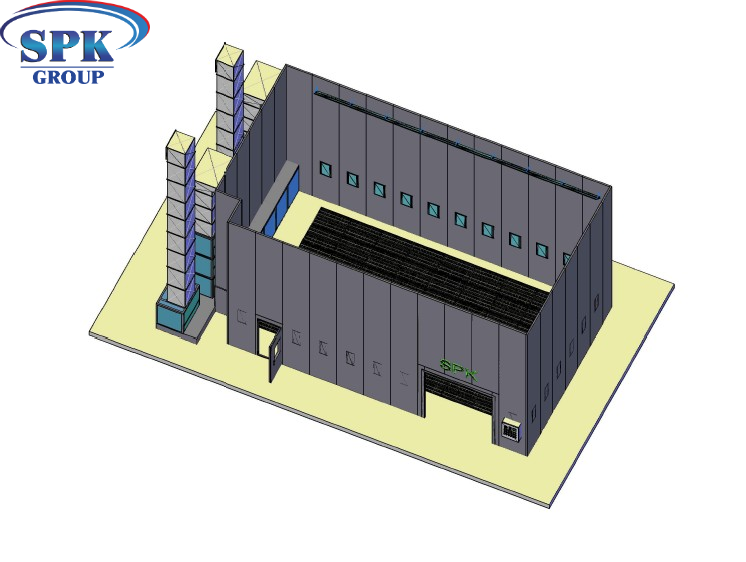

Модернизация покрасочной камеры с газовым обогревом SPK 12.6.7

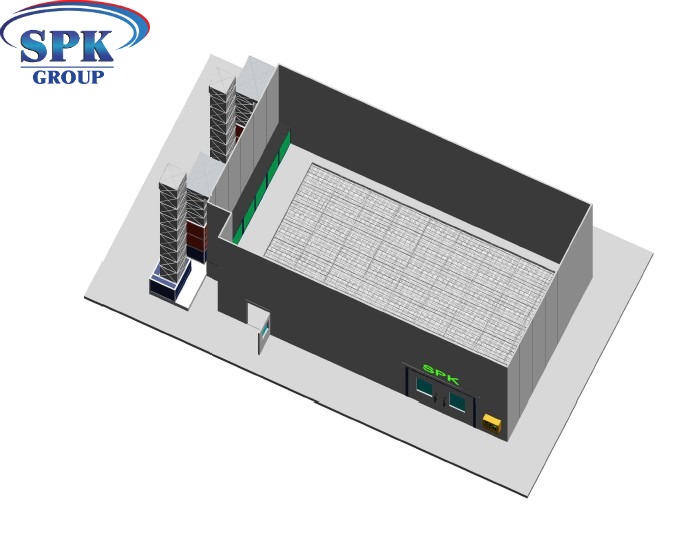

Модернизация покрасочной камеры с газовым обогревом SPK 12.6.7

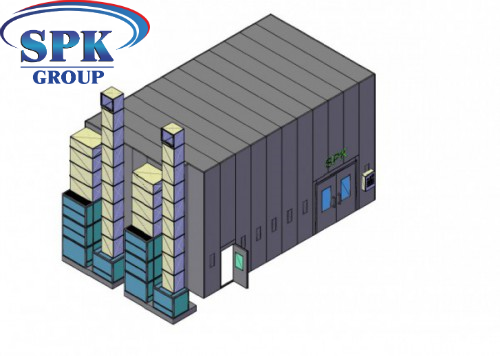

Модернизация покрасочной камеры с газовым обогревом SPK 12.6.7

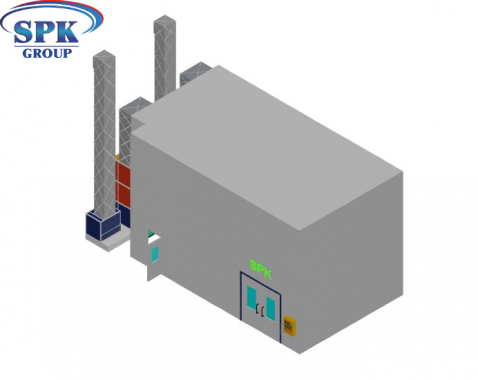

Модернизация покрасочной камеры с газовым обогревом SPK 12.6.7

Габариты

Внутренние размеры

12000x6000х7000mm

Внешние размеры



Поток воздуха

Вниз

Вытяжка

Стенку камеры

Вытяжка

Количество каналов

1 канал полнорешетчатый пол или боковая вытяжка

Размер канала

10332х5370mm/канал

Количество решеток

1 ряд решеток

Решетки

стальные  плоские полосы и 10-mm скрученная арматура с нагрузкой 1000кг

Кабина.

Конструкция

Встраиваемая

Наличие стальной конструкции

Да  силовой каркас

Главная дверь.

Количество

1 шт.

Материал

Сталь оцинкованная

Размеры ворот

По размерам проема (ШхВ)

Структура окон

Прямоугольная

Разделение камеры

+

Уплотнение

Теплоизоляционная резина

Стеновые панели.

Толщина панели

50 мм.

Заполнение

Минеральной  ватой





Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

112 кг/м³





Крыша.

Форма

Прямая

Конструкция стальная

Стальной силовой каркас

Каркас потолка с креплением потолочных фильтров

D8 сталь

Покраска каркаса

порошковая

Потолочные фильтры

Мод. SP-600G





Освещение данной оск

Верхний свет (45 градусов)

16 плафона по 4 лампы

Каркас крепления светильников

Стальной

Нижний свет (встраивается в панели)

16 плафонов х 2 лампы

Выпрямитель

1 действие на две лампы

Приток и вытяжка в камере

Генератор размещен

По левой и правой сторонам

Генераторная группа

Имеет квадратную стальную конструкция

Обшивка притока и вытяжки

Каркас выполняется из  теплоизоляционных панелей

Регулировка потоков воздуха

Автоматическая заслонка

Генераторы притока

2

Генераторы вытяжки

2 шт.

Направление потока воздуха притока

вниз

Направление потока воздуха вытяжки

вверх

Параметры вентилятора притока

Вентилятор двойного действия

Параметры вытяжного вентилятора

Вентилятор двойного действия

Siemens

Siemens

2*4 кВт

1*5,5кВт

Произв-ность:      50 000 м³/час

Пр-сть:    50 000 м³/час

Давление 760Па.

Давление 731Па.

Регулировка притока воздуха

Автоматическая заслонка

Управление вытяжного потока воздуха

Оборудован ручной заслонкой

Подогрев воздуха

Способ подогрева

Электро тэн или газовая горелка

Количество



2 шт. теплообменника

Модель горелок

Мощность горелок

710 кВт

Теплообменник

Конструкция включает: мультицикл; антивзрывчатое отверстие

Фильтрация

Притока

Включает: основной фильтр карманной формы;

Потолочный фильтр

Вытяжка

Включает: стекловолоконный и угольный фильтры

Система автоматического пожаротушения

Модель

Буран 50 КД

Срабатывание

Автоматический режим

Способ тушения

порошковый

Система контроля технологических режимов. IP 65

Управление

Контроллер реле



 Панель управления

Переключатели: Окрашивание; температурное распыление с возрастанием; сушка и регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; чрезвычайная остановка;




Питание

Питание двигателя

3 х380 Вт

50Гц

Питание освещения

220 Вт

50Гц

Общая мощность 7-37 кВт при использовании электро подогрева 129-747 кВт



Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 12000x6000х7000
