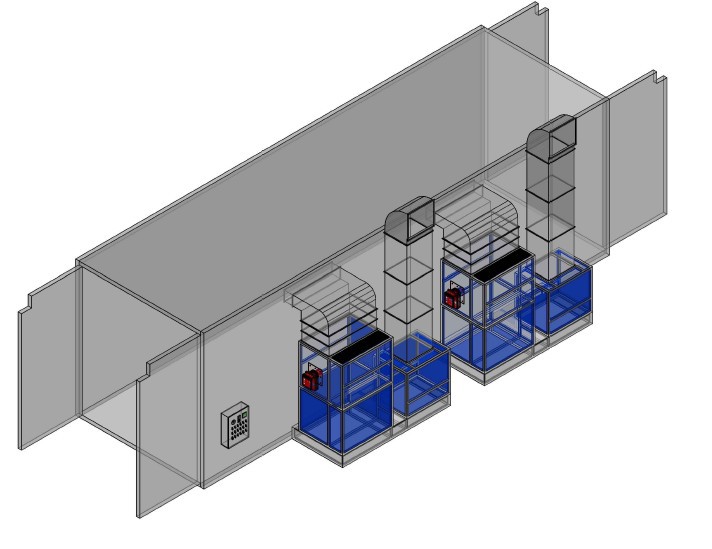

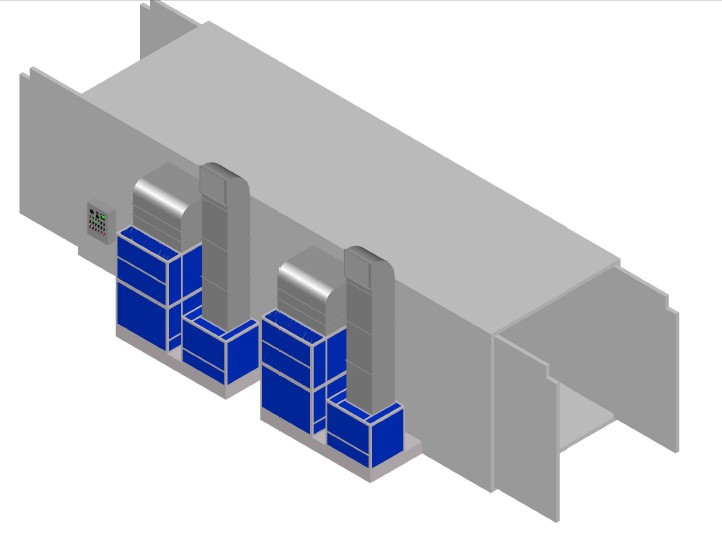

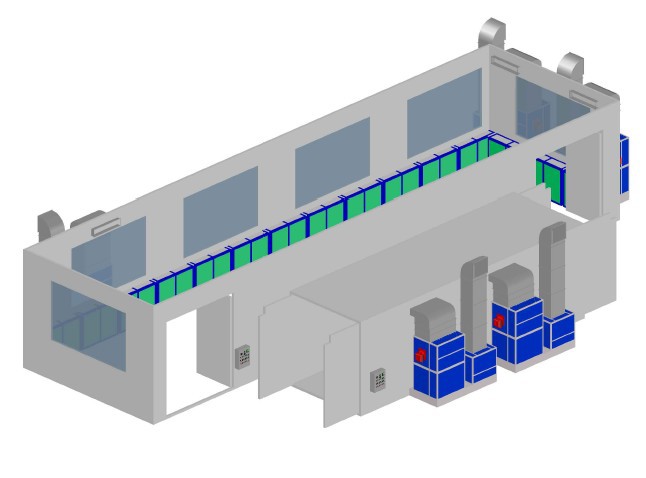

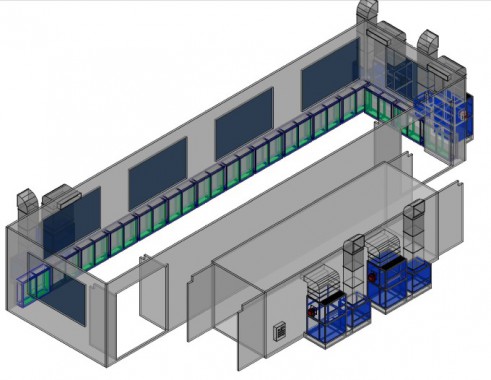

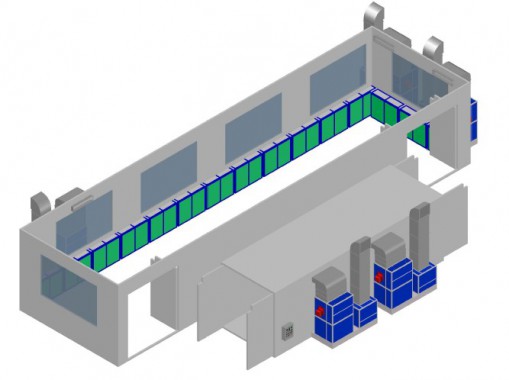

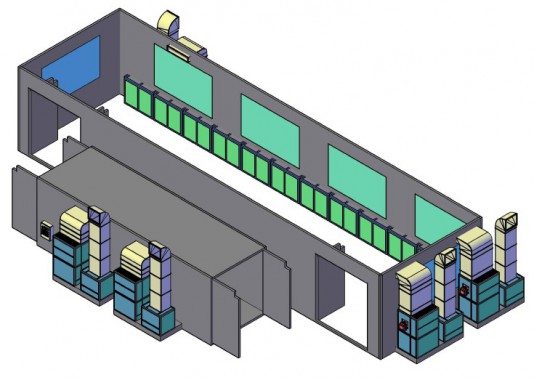

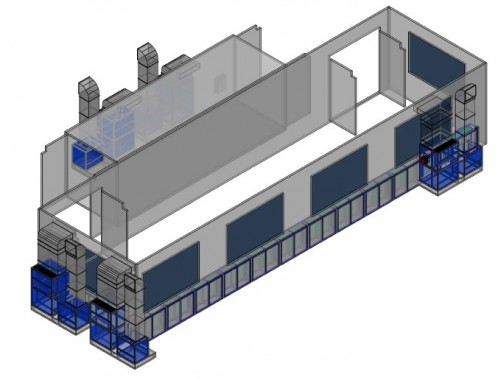

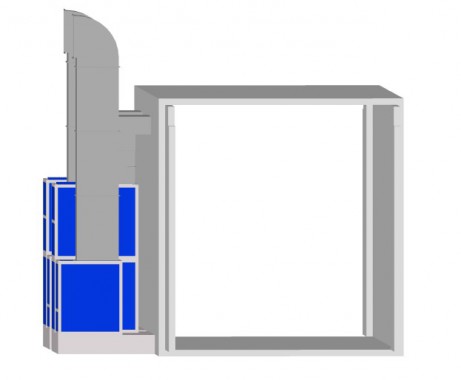

Модернизация покрасочно-сушильной камеры для военной техники SPK-25.5.6

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

Габариты ОСК
Внутренние габариты камеры (ДхВхШ) 25000*5000*6000 мм
Направление воздушного потока Вниз
Вытяжка Ч/з стенку камеры
Канал
Количество каналов 2 канала
Количество решеток 2 ряда

1. Спецификация оборудования.

Габариты

-внутренние (мм)

25000*5000*6000

Внешние размеры



Поток воздуха

двигается сверху вниз

Описание вытяжки

Ч/з стенку камеры

Вытяжка

Каналы вытяжки

два канала

Габариты каждого канала

17600*770 мм

Ряды решеток

2 ряда

Описание решеток

решетки, в составе которых плоские стальные полос ыс добавлением 10-ти мм стальной скрученной арматуры

Дверь главная

Количество

2 шт.

Ворота

3600* 4000 мм (ШВ)

Описание приточной группы. Описание группы вытяжки.

Генератор расположен

На левой стороне

Генераторная группа

Конструкция стальная квадратной формы

Обшивка в гр притока и вытяжки

в основе каркаса панели с теплоизоляцией

Регулирование  воздушных потоков

Заслонкой автоматической

Направление потока воздуха в гр. притока

Вниз

Направление потока в вытяжной гр.

Снизу вверх

Генераторы гр. притока

3

Генераторы гр. вытяжки

3 шт.



Характеристики сдвоенного центробежного вентилятора гр. притока





Описание  центробежного сдвоенного вентилятора гр. вытяжки



Производство Siemens

Производство Siemens

Уровень мощности 2* 4,5 кВт

Уровень мощности 1х7,5 кВт

Уровень производительности:      81 000 м³/час

Уровень производительности 80 000 м³/час

Значение давления 780 Па.

Значение давления 745 Па.

Приток воздуха

регулируется автоматической заслонкой

Поток воздуха в гр.вытяжки

регулируется ручной заслонкой

Тепловая система

Описание горелки

Горелка дизельная (закрытая уличная)

Количество



3 теплообменника

Горелки

модель RС

Значение производительности горелок

Расход топлива

720.000кВт



9-34.0 кг/час

Теплообмениик. Конструкция.

-Мультицикл

- антивзрывчатое отверстие

Система фильтров

Приточный фильтр. Описание.

В конструкцию притока входят: фильтр основной (карманчатый) и потолочный

Фильтр вытяжки

В конструкцию входят: для тонкой очистки + стекловолоконный фильтры

Описание системы,  контролирующей технологические режимы. IP 65

Управляющий компонент

Реле контроллер



 Панель управления

Режим: окраска при 20-ти градусах, температурное распыление при нарастании, выключатели освещения и питания, индикатор отказа и чрезвычайная остановки, часовой метр



Эл/питание

Питание двигателя

3 х380 Вт/ 50Гц

освещение

220 Вт и 50Гц

Мощность общ. 9-41 кВт
