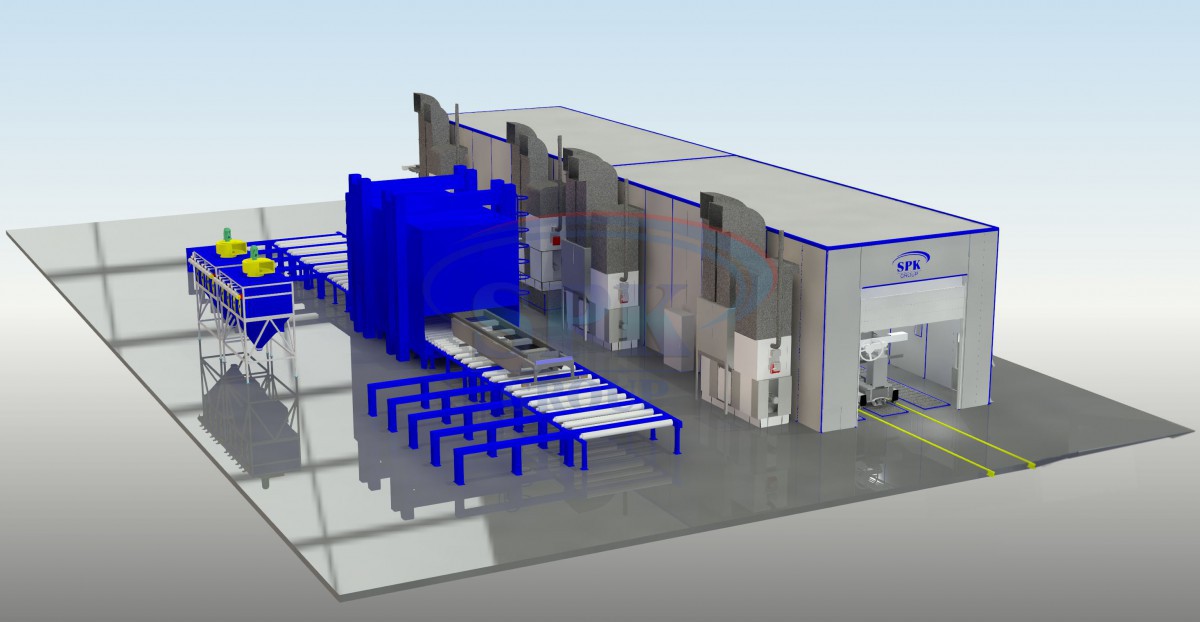

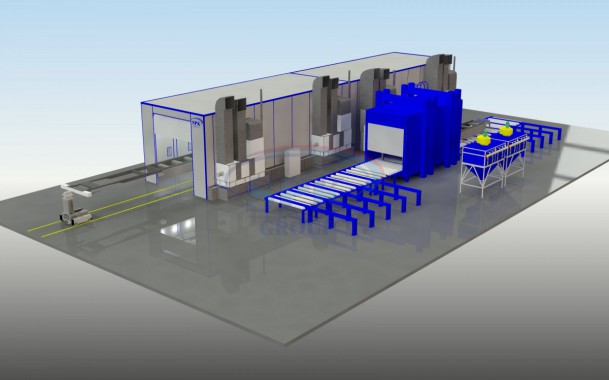

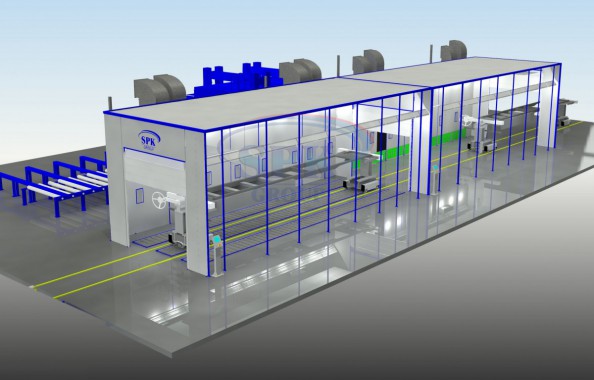

Проходной комплекс подготовки и покраски автомобильного транспорта.
Комплекс включает:
дробеметную линию проходного типа;
окрасочную камеру размером 16х6х6 м;
камеру подготовки поверхности размером 16х6х6 м.
Внутренние размеры односекционной проходной покрасочной камеры - 16000x6000х6000 мм (ДхШхВ).
Для жесткости конструкции кабина имеет стальной каркас. Элементы каркаса имеют покрытие, которое устойчиво к влаге, растворителям и высоким температурам.
Температурный режим работы покрасочной камеры: при покраске – от 18 до 25 град С, при сушке – до 60 град. С.
|
Размеры |
||||||||
|
Внутренние размеры камеры (ДхШхВ): |
16000х5000х6000 mm |
Внешние размеры комплекса: |
16100х6100х6750 mm |
|||||
|
Поток воздуха |
Нисходящий поток |
Вытяжка |
Через напольные фильтры |
|||||
|
Вытяжка |
||||||||
|
Количество каналов |
3 |
Размер канала (ДхШ) |
12000х780 |
|||||
|
Количество решеток |
36
|
Материал решеток |
плоские стальные полосы+10mm скрученная стальная арматура |
|||||
|
Покрытие решеток |
Оцинкованное |
Максимальная нагрузка |
800 кг/м2 |
|||||
|
Кабина. |
||||||||
|
Конструкция |
Силовой каркас |
Наличие стальной конструкции |
Да |
|||||
|
Главная дверь. |
||||||||
|
Тип |
Роллетные ворота с электрическим приводом |
|
||||||
|
Количество |
2 шт. |
Просвет ворот |
4000х5000 (ШхВ) |
|||||
|
Материал |
Сталь |
|
|
|||||
|
Стеновые панели. |
||||||||
|
Толщина панели |
50 мм. |
Толщина стали |
0,6 мм |
|||||
|
Наполнитель |
Минеральная вата на основе базальтового волокна |
Свойства наполнителя |
Негорючий, пропитан антисептиком |
|||||
|
Плотность заполнения |
32 кг/м³ |
|
|
|||||
|
Сервисная дверь |
||||||||
|
Количество дверей |
2 шт. |
Размеры дверей |
800х2000(ШхВ) |
|||||
|
Расположение |
В боковой стене |
Структура окна |
Прямоугольное окно со скругленными углами и теплоизоляционной резиной |
|||||
|
Крыша. |
||||||||
|
Структура |
Прямая, сэндвич панели |
Наличие стальной конструкции |
Стальной силовой каркас |
|||||
|
Материал панели крыши |
Минеральная вата на основе базальтового волокна |
Потолочные фильтры |
SP-600G |
|||||
|
Освещение 800-1000 Люкс |
||||||||
|
Верхний свет (45 градусов) |
18 плафонов по периметру по 4 лампы |
Каркас крепления светильников |
Стальной каркас |
|||||
|
Боковой свет встроенный в стены |
18 плафонов по 4 лампы |
Каркас крепления светильников |
Стальной каркас |
|||||
|
Группы притока и вытяжки |
||||||||
|
Положение генератора |
Слева |
Конструкция генераторной группы |
Квадратная, стальная конструкция |
|||||
|
Обшивка групп притока и вытяжки |
Каркас группы вытяжки и притока выполнена из стального листа |
Регулировка потоков воздуха |
Автоматическая заслонка |
|||||
|
Количество генераторов притока |
2 генератор |
Количество генераторов вытяжки |
2 генератор |
|||||
|
Направление потока воздуха притока |
Сверху вниз |
Направление потока воздуха вытяжки |
Снизу вверх |
|||||
|
Модель вентилятора притока |
Центробежный турбовентилятор высокого давления с обратными лопатками. Прямой привод |
Модель вытяжного вентилятора |
Центробежный турбовентилятор высокого давления с обратными лопатками. Прямой привод |
|||||
|
|
11 кВт |
|
11 кВт |
|||||
|
|
Общая производительность: 70 000 м³/ч |
|
Общая производительность: 70 000 м³/ч |
|||||
|
|
Давление 330 Па. |
|
Давление 330 Па. |
|||||
|
Управление притоком воздуха |
Автоматическая заслонка + инверторный привод электродвигателя |
Управление вытяжным потоком воздуха |
Инверторный привод электродвигателя |
|||||
|
Подогрев воздуха |
||||||||
|
Способ подогрева |
Дизельное топливо |
Количество теплообменников |
2 шт. |
|||||
|
Модель горелок |
Riello RL 34 двухступенчатая |
Тепловая мощность |
600 кВт |
|||||
|
Структура теплообменника |
Теплообменник каплевидной формы. материал - нержавеющая сталь 2 мм, 12 теплосъемных элементов ромбовидной формы: по 5 боковых и 2 центральных |
|||||||
|
Пластинчатый рекуператор. Тип
|
Рекуперативный теплообменник с поперечным потоком и алюминиевыми пластинами, имеющими гофрированную поверхность для создания турбулентного потока |
Количество |
2 шт. в комплекте с поддерживающей конструкцией, вентканалами и корпусом |
|||||
|
Фильтрация |
||||||||
|
Фильтр притока |
Предварительный фильтр карманной формы G4; Потолочный фильтр EU5 |
Фильтр вытяжки |
Стекловолоконный фильтр G3 , предварительный кассетный фильтр G4 |
|||||
|
Система контроля технологических режимов. IP 65 |
||||||||
|
Способ управления |
Контроллер, ЖК дисплей |
|||||||
|
Панель управления |
Режим окраски с охлаждением воздуха; режим продувки; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка. |
|||||||
|
Питание |
||||||||
|
Питание двигателя |
3х380 В/50Гц |
Питание освещения |
220 В/50Гц |
|||||
|
Общая мощность 50 кВт |
||||||||
|
Уровень шума не более 75 Дб |
||||||||
Камера подготовки поверхности
Камера подготовки поверхности проходного типа предназначается для подготовки изделий к покраске. Кабина камеры собирается из металлокаркаса и сендвич-панелей.
В камере есть сервисная дверь и роллетные ворота. Вентиляционная приточно-вытяжная система имеет внутреннее исполнение и боковой отвод воздуха. Потоки воздуха на входе и выходе регулируются группами притока и вытяжки. Агрегат подготовки воздуха внутреннего исполнения на дизельном топливе. Воздух, поступающий из атмосферы, очищается при помощи специальной системы фильтрации. По длине камеры установлены верхние и боковые светильники.
|
Размеры |
||||||||
|
Внутренние размеры камеры (ДхШхВ): |
16000х6000х6000 mm |
Внешние размеры комплекса: |
16100х6100х6750 mm |
|||||
|
Поток воздуха |
Диагональный |
Вытяжка |
Через боковую стенку |
|||||
|
Кабина. |
||||||||
|
Конструкция |
Силовой каркас |
Наличие стальной конструкции |
Да |
|||||
|
Главная дверь. |
||||||||
|
Тип |
Роллетные ворота с электроприводом |
|
||||||
|
Количество |
1 шт. |
Просвет ворот |
4000х5000 (ШхВ) |
|||||
|
Материал |
Сталь |
|
|
|||||
|
Стеновые панели. |
||||||||
|
Толщина панели |
50 мм. |
Толщина стали |
0,6 мм |
|||||
|
Наполнитель |
Минеральная вата на основе базальтового волокна |
Свойства наполнителя |
Негорючий, пропитан антисептиком |
|||||
|
Плотность заполнения |
32 кг/м³ |
|
|
|||||
|
Сервисная дверь |
||||||||
|
Количество дверей |
1 шт. |
Размеры дверей |
800х2000(ШхВ) |
|||||
|
Расположение |
В боковой стене |
Структура окна |
Прямоугольное окно со скругленными углами и теплоизоляционной резиной |
|||||
|
Крыша. |
||||||||
|
Структура |
Прямая, сэндвич панели |
Наличие стальной конструкции |
Стальной силовой каркас |
|||||
|
Материал панели крыши |
Минеральная вата на основе базальтового волокна |
Потолочные фильтры |
SP-600G |
|||||
|
Освещение 800-1000 Люкс |
||||||||
|
Верхний свет (45 градусов) |
18 плафонов по периметру по 4 лампы |
Каркас крепления светильников |
Стальной каркас |
|||||
|
Боковой свет встроенный в стены |
18 плафонов по 4 лампы |
Каркас крепления светильников |
Стальной каркас |
|||||
|
Группы притока и вытяжки |
||||||||
|
Положение генератора |
Слева |
Конструкция генераторной группы |
Квадратная, стальная конструкция |
|||||
|
Обшивка групп притока и вытяжки |
Каркас группы вытяжки и притока выполнена из стального листа |
Регулировка потоков воздуха |
Автоматическая заслонка |
|||||
|
Количество генераторов притока |
2 генератор |
Количество генераторов вытяжки |
2 генератор |
|||||
|
Направление потока воздуха притока |
Сверху вниз |
Направление потока воздуха вытяжки |
Снизу вверх |
|||||
|
Модель вентилятора притока |
Центробежный турбовентилятор высокого давления с обратными лопатками. Прямой привод |
Модель вытяжного вентилятора |
Центробежный турбовентилятор высокого давления с обратными лопатками. Прямой привод |
|||||
|
|
7,5 кВт |
|
7,5 кВт |
|||||
|
|
Производительность общая: 46 000 м³/ч |
|
Производительность общая: 46 000 м³/ч |
|||||
|
|
Давление 330 Па. |
|
Давление 330 Па. |
|||||
|
Управление притоком воздуха |
Автоматическая заслонка + инверторный привод электродвигателя |
Управление вытяжным потоком воздуха |
Инверторный привод электродвигателя |
|||||
|
Подогрев воздуха |
||||||||
|
Способ подогрева |
Дизельное топливо |
Количество теплообменников |
2 шт. |
|||||
|
Модель горелок |
Riello RG4S |
Тепловая мощность |
600 кВт |
|||||
|
Пластинчатый рекуператор. Тип
|
Рекуперативный теплообменник с поперечным потоком и алюминиевыми пластинами, имеющими гофрированную поверхность для создания турбулентного потока |
Количество |
2 шт. в комплекте с поддерживающей конструкцией, вентканалами и корпусом |
|||||
|
Структура теплообменника |
Теплообменник каплевидной формы. материал - нержавеющая сталь 2 мм, 12 теплосъемных элементов ромбовидной формы: по 5 боковых и 2 центральных |
|||||||
|
Фильтрация |
||||||||
|
Фильтр притока |
Предварительный фильтр карманной формы G4; Потолочный фильтр EU5 |
Фильтр вытяжки |
Стекловолоконный фильтр G3 , предварительный кассетный фильтр G4 |
|||||
|
Система контроля технологических режимов. IP 65 |
||||||||
|
Способ управления |
Контроллер, ЖК дисплей |
|||||||
|
Панель управления |
Режим продувки; режим грунтования, режим шлифования, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка. |
|||||||
|
Питание |
||||||||
|
Питание двигателя |
3х380 В/50Гц |
Питание освещения |
220 В/50Гц |
|||||
|
Общая мощность 37 кВт |
||||||||
|
Уровень шума не более 75 Дб |
||||||||
