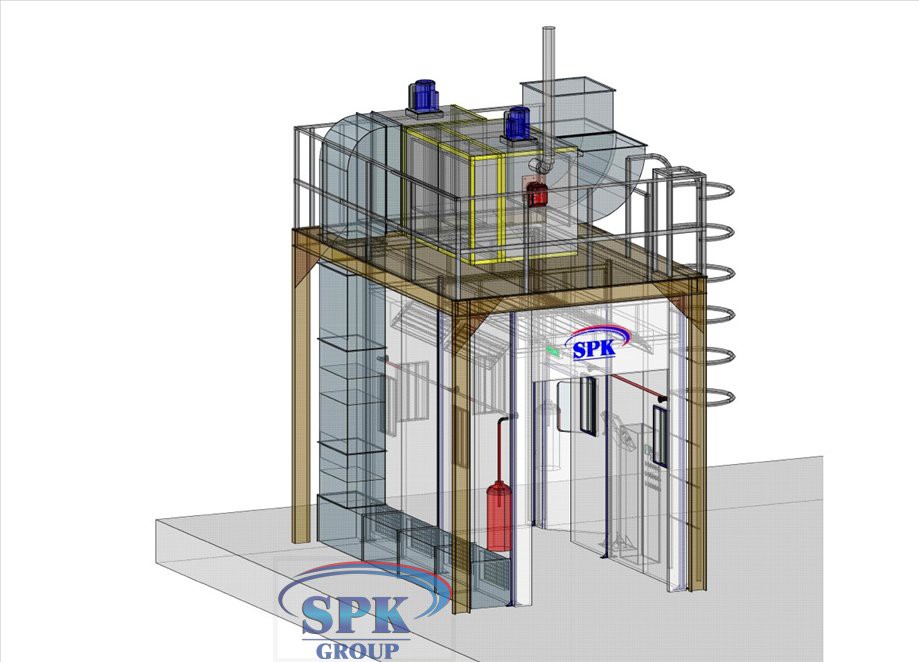

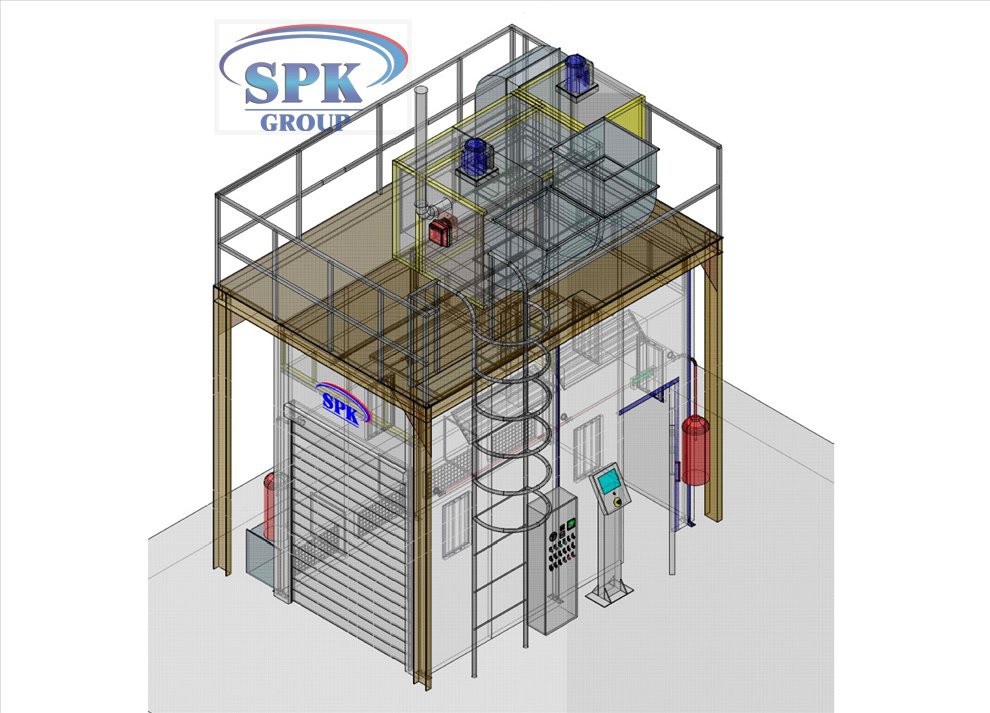

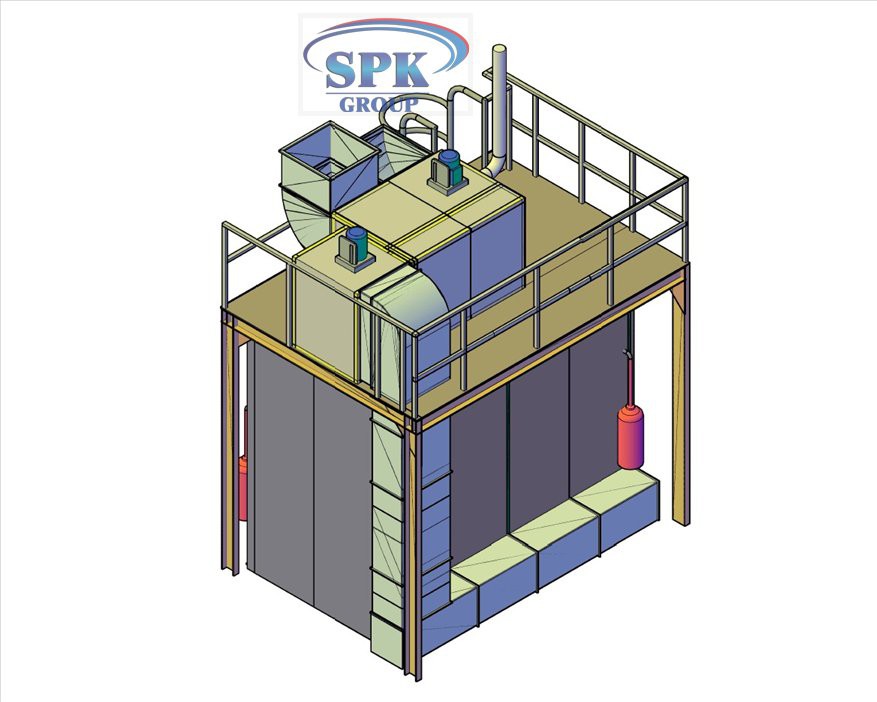

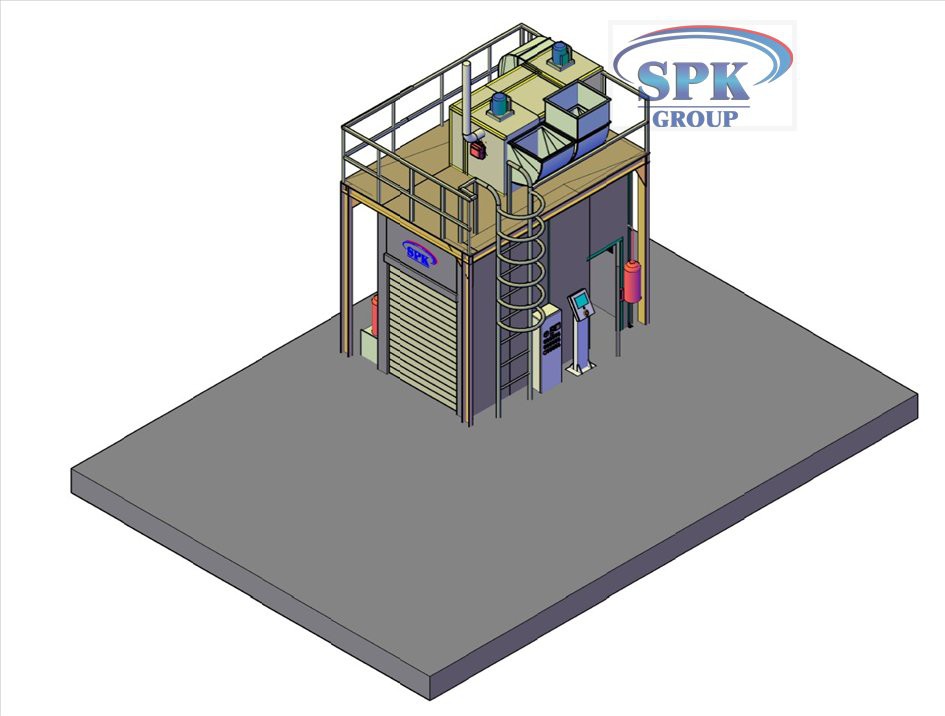

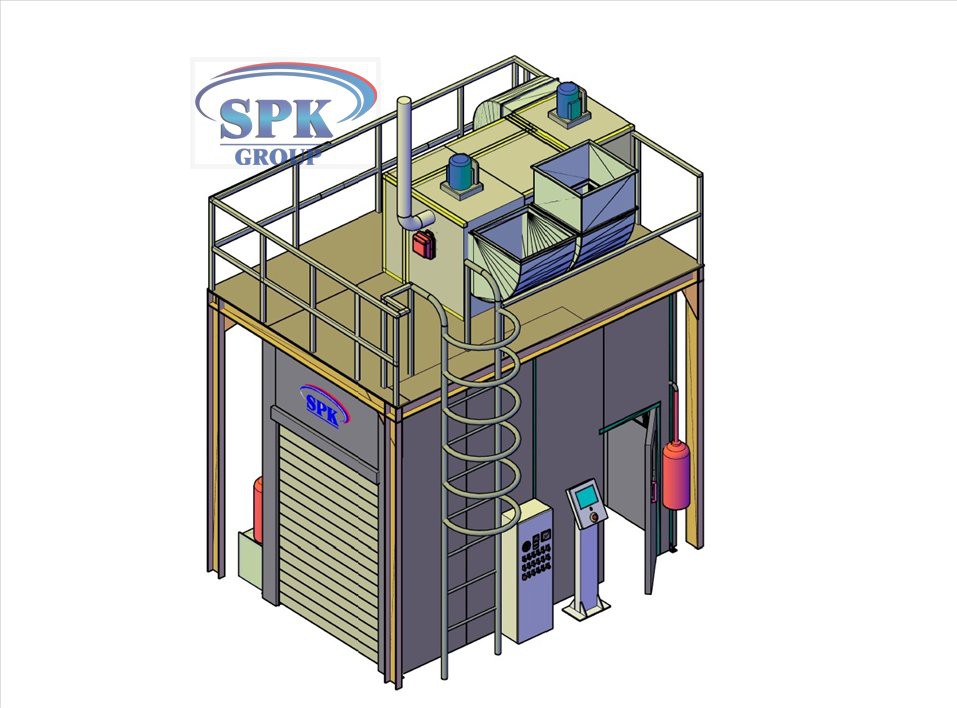

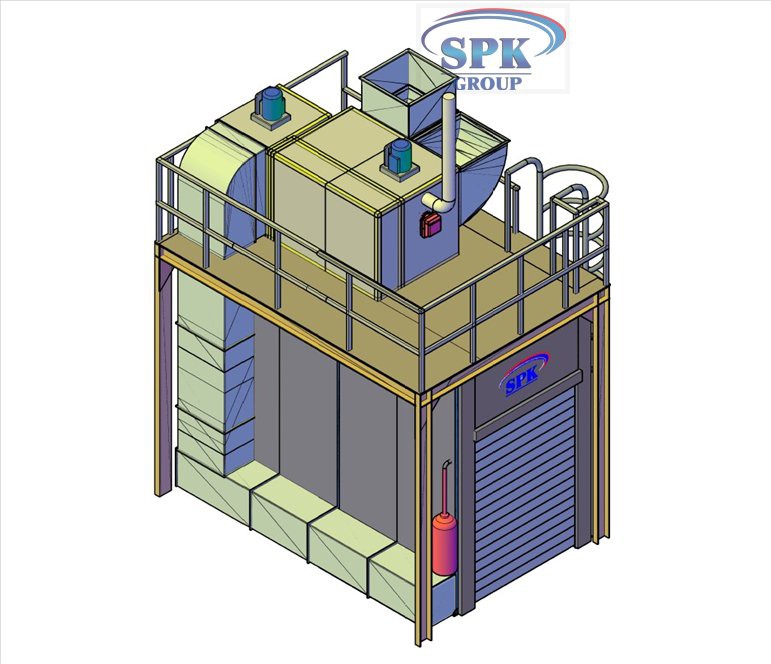

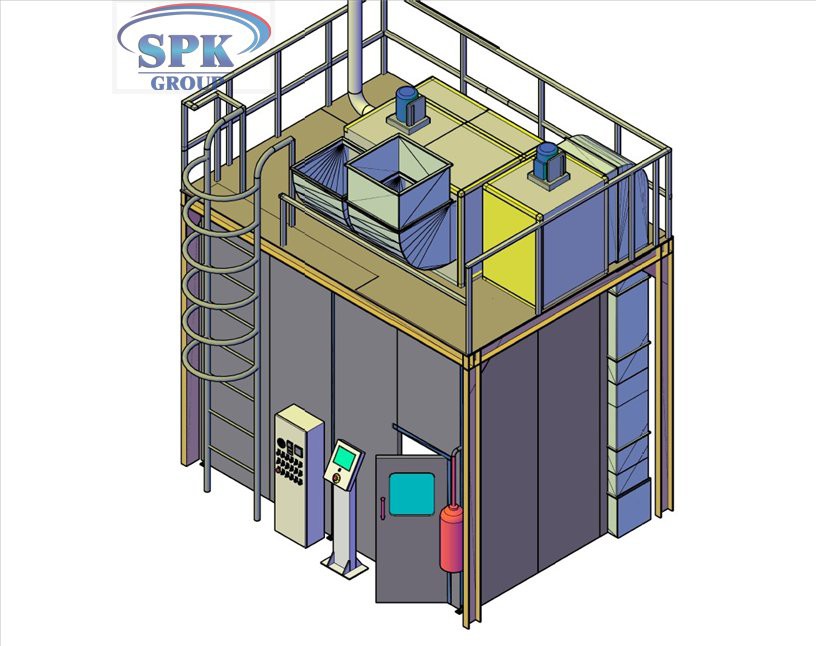

Камера окраски для металлоконструкций SPK-4.2.3

Камера окраски для металлоконструкций SPK-4.2.3
Камера окраски для металлоконструкций SPK-4.2.3
Камера окраски для металлоконструкций SPK-4.2.3
Камера окраски для металлоконструкций SPK-4.2.3
Камера окраски для металлоконструкций SPK-4.2.3
Камера окраски для металлоконструкций SPK-4.2.3
Камера окраски для металлоконструкций SPK-4.2.3

Размеры

Количество секций

1





Внутренние размеры (ДхШхВ):

4150х2150х3000 mm

Внешние размеры:

4320x2250x3600 mm

Поток воздуха

Диагональный продув

Вытяжка

Через боковую стенку камеры

Вытяжка

Количество каналов

В стене

Размер канала (ДхШ)

- 4000х1000 mm

Количество решеток

-



-

-

Покрытие решеток

-

Максимальная нагрузка

-

Кабина.

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

Подъемно-секционные ворота



Количество

1 шт.

Просвет ворот

1800х2700 (ШхВ)

Материал

Сталь





Структура окон

-

Уплотнение

Теплоизоляционная резина

Стеновые панели.

Толщина панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³





Сервисная дверь

Количество дверей

1 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

Встроена в панель

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

 Дополнительная стальная поддерживающая конструкция для установки агрегатной группы сверху.

Материал панели крыши

Минеральная вата на основе базальтового волокна



Потолочные фильтры



SP-600G

Освещение 710-1000 Люкс



Верхний свет (45 градусов)

4 плафона по периметру по 4 лампы  =928Вт

Каркас крепления светильников

Стальной каркас

Нижний свет (встроенный в стеновые панели)

6  плафонов по 2 лампы = 432Вт





Группы притока и вытяжки

Положение генератора

 Сверху

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

1 генератора

Количество генераторов вытяжки

1 генератора

Направление потока воздуха притока

Сверху вниз по  диагонали

Направление потока воздуха вытяжки

Снизу вверх

Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 4150х2150х3000 мм
Внешние габариты (ДхВхШ) : 4320x2250x3600 мм
Габариты ОСК
