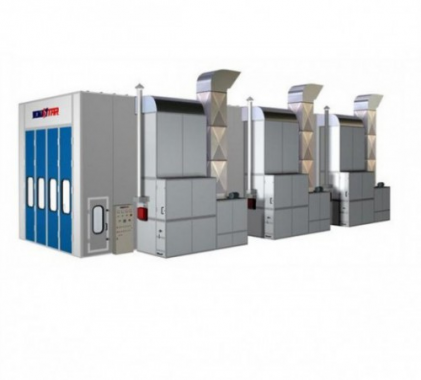

Камера покраски и сушки для цистерн YS-18.6.5

Камера покраски и сушки для цистерн YS-18.6.5
Камера покраски и сушки для цистерн YS-18.6.5

Продув вертикальный продув, отвод воздуха - через траншеи

Технические параметры

Внутренние габариты (ДхШхВ)

18000х6000х5000 мм

Внешние габариты (ДхШхВ)

18144х9646х5600 мм

Продув

Вертикальный продув

Отвод воздуха

Через траншеи

Отвод воздуха через стеновые панели

Количество траншей

2

Размеры траншей

760х16100 мм / траншея

Количество решеток

2 ряда (28 шт.)

Материал решеток

Полоска 30х4 мм + 10 мм перекрученная полоска

Обработка поверхности решеток

Оцинковка

Нагрузка на решетку

500-800 кг/м²

Кабина

Конструкция

Прямая

Со стальной рамой

Да

Стеновая панель







Толщина

70 мм

Толщина окрашенной стали

0.476 мм

Изоляция

Пенополистирол (EPS)

Изоляция торцов

С двух сторон

Плотность изоляции

19 г/м³





Основные двери

Кол-во

1 шт.

Размер

5000х4500 мм (ШхВ)

Кол-во створок

Электрические рольставни

Конструкция

Электрические рольставни

Конструкция окна







Сервисные двери

Кол-во

2 шт.

Размер

800х2000 мм

Положение

С двух сторон

Конструкция окна

Окно с резиновым уплотнителем по периметру

Крыша

Конструкция

Прямая

Со стальной рамой

Да

Несущая рама потолочного фильтра

С-образная стальная, сталь D8

Способ обработки несущей рамы потолочного фильтра

Окраска

Материал потолочных панелей

Пенополистирол (EPS)

Тип потолочного фильтра

SP-600G

Система освещения

Потолочное

24 светильников × ламп = 96 ламп × 36Вт, лампы Philips





Боковое

26 светильников ×4 лампы = 104 лампы × 36 Вт, лампы Philips

Способ установки

Вертикально

Выпрямитель

Один на две лампы

Материал коробки светильника

Стальной прокат

Мощность освещения

7128 Вт

Особые требования



Приточно-вытяжная вентиляция

Расположение агрегата

С двух сторон

Рама агрегата

Квадратная стальная рама

Панели отсеков

Панель промышленного производства повышенной прочности, отсек приточной вентиляции: панели из пенополистирола (EPS), тепловой отсек: панели из полиуретана (PU), отсек вытяжной вентиляции: панели из пенополистирола (EPS)

Заслонка для переключения из режима окраски в состояние сушки

Пневматическая

Кол-во приточных агрегатов

4 шт.

Кол-во вытяжных агрегатов

4 шт.

Вход воздуха

Верхний боковой

Выход воздуха

Верхний задний

Модель двигателя приточного вентилятора

Сдвоенный центробежный вентилятор

Модель двигателя вытяжного вентилятора

Сдвоенный центробежный вентилятор

YDW 4.2 L

TAE-560-H

Мощность: 4 кВт, Кол-во вентиляторов: 2 шт.

Мощность: 7.5 кВт, Кол-во вентиляторов: 1 шт.

Воздухообмен: 100000 м3

Воздухообмен: 84000 м3

Давление: 780 Па; двигатель внутри

Давление: 426 Па; ременный привод

Контроль давления воздуха на входе



Контроль давления воздуха на выходе

Ручная заслонка на выходе

Приточный воздуховод



Вытяжной воздуховод

16 прямых отрезков, размер 700 х 700 х 1000 мм, небольшое колено 90°, 1 небольшое колено 30°

Тепловая система

Способ нагрева

Нагрев дизельной горелкой

Кол-во тепловых агрегатов

4 шт.

Горелка

RG5S; однорежимная

Макс. тепловая мощность



260000 ккал/ч

Конструкция теплообменника

Многоходовой; взрывозащищенное исполнение

325 кВт

Труба

4 шт. прямых отрезка, 2 шт. колена

Материал трубы

Оцинкованная сталь

Фильтры

Фильтры на входе

Карманчатый пред-фильтр, потолочный фильтр

Фильтры на выходе

Стекловолокнистый фильтр, М-образный угольный фильтр

Пульт управления

Способ управления

При помощи реле

Укладка проводки

В кабель-каналах

Запуск двигателя приточного вентилятора

Запуск при полном давлении

Запуск двигателя вытяжного вентилятора

Запуск при полном давлении

Выключатели и кнопки

Режим окраски без подогрева и с подогревом, режим сушки, таймер сушки, выключатель освещения, индикатор неисправности, термостат, счетчик часов наработки, выключатель питания, кнопка аварийной остановки

Электропитание

Мощность и фазы двигателя

3х380В, 50 Гц

Мощность и фазы освещения

1х220В, 50 Гц

Общая потребляемая мощность

71.5 кВт

Другое

Стекло

Прозрачное закаленное стекло толщиной 5.0 мм

Цвет настила с насечкой



Цвет кабины



Цвет дверей



Цвет агрегатов



Цвет аппарелей




Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 18.000х6.000х5.000 мм
Внешние габариты (ДхВхШ) : 18.144x9.646x5.600 мм
Габариты ОСК
