Камера покрасочно-сушильная для жд вагонов YS-23.6.6
Размеры |
||||||||
Внутренние размеры |
23000x6000x6000mm |
Внешние размеры |
23144x9696x6600mm |
|||||
Поток воздуха |
Нисходящий сверху |
Вытяжка |
Через 2 боковых канала в стенах камеры (на чертеже с обеих сторон) |
|||||
Кабина |
||||||||
Конструкция |
Прямая |
Наличие стальной конструкции |
Да |
|||||
Въездные двери |
||||||||
Количество дверей |
1 ворота |
Размеры дверей |
5000х4500 (ШхВ) |
|||||
Материал |
Оцинкованная сталь |
|
|
|||||
Структура дверей |
Из оцинкованной стали |
Количество створок |
5 створок |
|||||
Стенные панели Стальные сэндвич панели заполненные теплоизоляционной пеной |
||||||||
Толщина Панели |
70мм |
Структура панелей |
Панель обшита с двух сторон стальными пластинами между которыми находится теплоизоляционная пена |
|||||
Наполнитель |
EPS |
Толщина стальных пластин |
0,476мм |
|||||
Плотность заполнения |
19г/м³ |
Структура дверных окон |
Овальные окна с теплоизоляционной резиной |
|||||
Сервисная дверь |
||||||||
Количество дверей |
4 |
Размеры дверей |
800х2000(ШхВ) |
|||||
Расположение |
По 2 двери с каждой стороны камеры |
Структура дверных окон |
Овальные окна с теплоизоляционной резиной |
|||||
Крыша |
Оцинкованные стальные пластины |
|||||||
Структура крыши |
Прямая |
Наличие стальной конструкции |
нет |
|||||
Конструкция потолка с креплением потолочных фильтров |
Каркас из стали D8 |
|
|
|||||
Материал панелей крыши |
EPS панели |
Потолочные фильтры |
SP-600G |
|||||
Освещение |
||||||||
Верхний свет свет |
28 плафона по 4 лампы= 112 лампы по 36Вт |
Каркас крепления светильников |
Стальной каркас |
|||||
Нижний свет |
36 плафона по 4 лампы= 144 лампы по 36Вт |
|
|
|||||
Выпрямитель |
1 действие для 2 ламп |
|
|
|||||
Общая мощность освещения |
9216 Вт |
|
|
|||||
Группы притока и вытяжки |
||||||||
Положение генераторов |
Справа |
Конструкция генераторной группы |
Квадратная Стальная конструкция |
|||||
Обшивка групп притока и вытяжки |
каркас группы вытяжки выполнена из EPS панелей каркас группы притока выполнена из EPS панелей |
Регулировка потоков воздуха |
Пневматическая заслонка |
|||||
Количество генераторных групп притока |
4 группы |
Количество генераторных групп вытяжки |
4 группы |
|||||
Направление потока воздуха притока |
|
Направление потока воздуха вытяжки |
|
|||||
Модель вентилятора притока |
Центробежный вентилятор двойного действия |
Модель вытяжного вентилятора |
Центробежный вентилятор двойного действия |
|||||
YDW 4.5M |
TAE-500-H |
|||||||
2х5,5кВт |
1х7,5 кВт |
|||||||
Производительность: 124000 м³/ч |
Производительность 84000 м3/ч |
|||||||
Давление 780 Па. |
Давление 385 Па. Ременной привод |
|||||||
Управление притоком воздуха |
|
Управление вытяжным потоком воздуха |
Оборудован ручной заслонкой |
|||||
Подогрев воздуха |
||||||||
Способ подогрева |
Дизельная горелка |
Количество горелок |
4 горелки |
|||||
Модель горелки |
RG5S; одноступенчатая |
Производительность горелки |
260000 кКал/час |
|||||
Структура теплообменника |
Мультицикл; антивзрывчатое отверстие |
|
325 кВт/ч |
|||||
Дымоход |
4 прямых дымохода |
Материал дымохода |
Нержавеющая сталь |
|||||
Фильтрация |
||||||||
Фильтр притока |
Основной фильтр карманной формы; Потолочный фильтр |
Фильтр вытяжки |
Стекловолоконный фильтр, угольный фильтр |
|||||
Система контроля |
||||||||
Способ управления |
Реле |
|
|
|||||
Панель управления |
Окрашивание; возрастающее температурное распыление; сушка; регулировка времени сушки; Выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; чрезвычайная остановка; Температурный Ограничитель; Манометр; Сигнал тревоги; Кнопка для электронной заслонки. |
|||||||
Питание |
||||||||
Питание двигателя |
3х380 вольт 50Гц |
Питание освещения |
220 вольт 50Гц |
|||||
Общая мощность 85,2 кВт |

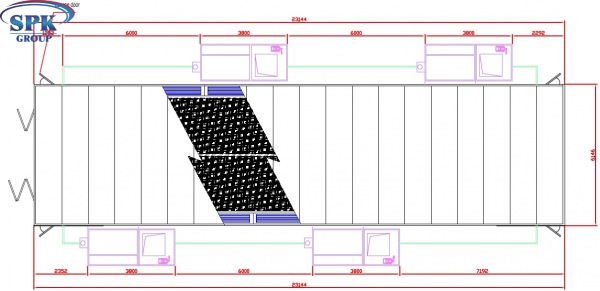

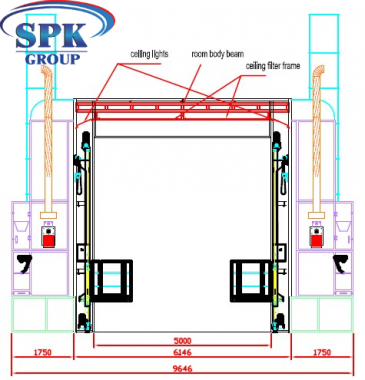

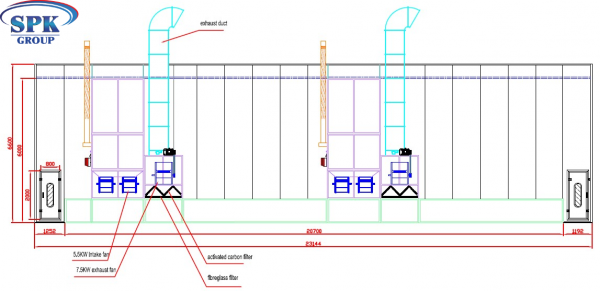

Внутренние габариты камеры (ДхВхШ): 23000*6000*6000
Внешние габариты (ДхВхШ) : 23144*9696*6600
Габариты ОСК
