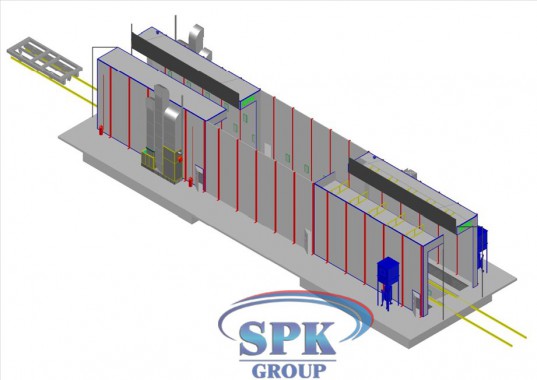

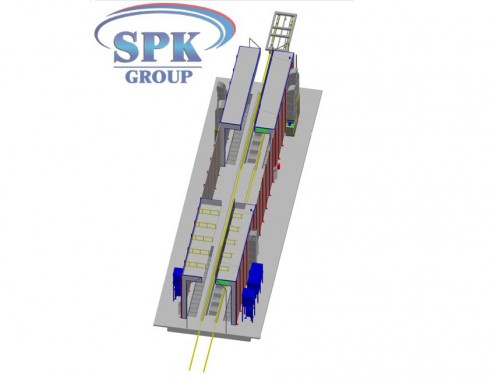

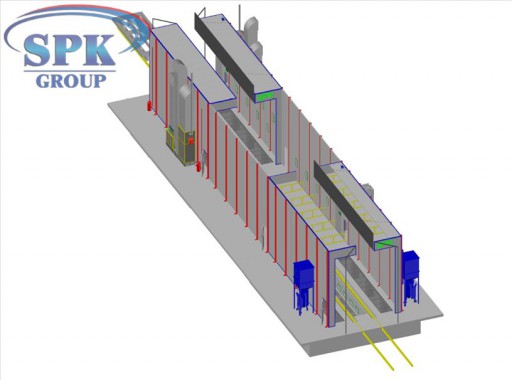

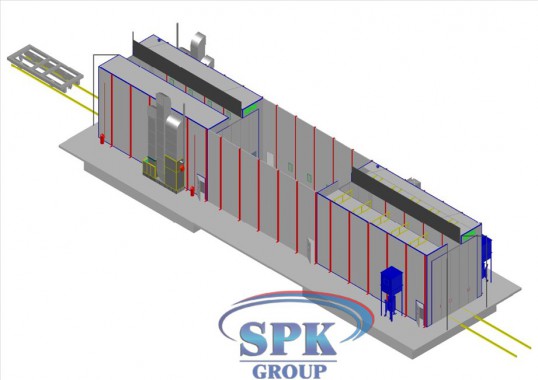

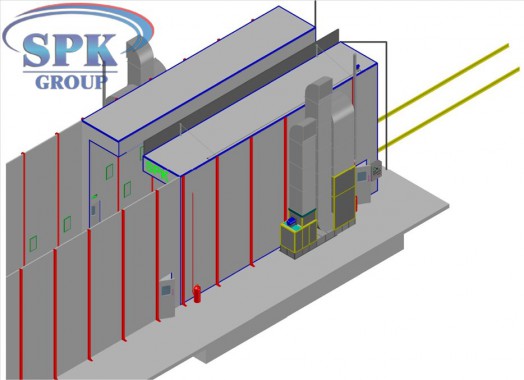

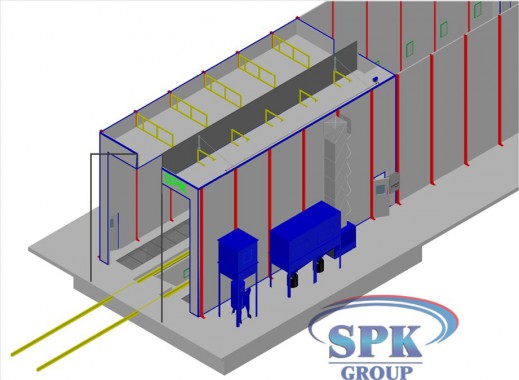

Комплекс по подготовке и окраске грузовиков проходного типа SPK-36.6.6

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

Габариты ОСК
Внешние габариты (ДхВхШ) 12.200x8.340x7.540 мм
Внутренние габариты камеры (ДхВхШ) 12.000x6.000х6.000 мм
Канал

Размеры

Внутренние размеры

12.000x6.000х6.000 mm

Внешние размеры

12.200x8.340x7.540 mm

Поток воздуха

Направ. вниз

Расположение вытяжки камеры

Ч-з пол

Описание вытяжки

Число каналов

два

Габарит канала

12.000 х1.750mm

Количество рядов решеток

три ряда решеток:

2 - на отм. 0,00

1 - в приямке

Материал решеток

Полосы стальные плоской формы и 10-мм арматура стальная скрученная

Покрытие

Оцинковка

Нагрузка

5.000кг/м2

Описание кабины

Конструкция

Каркас силовой

Конструкция стальная

+

Сквозной проем в крыше

Да

Описание 2-х основных дверей

Тип

Рулонный

Габариты ворот

5.000х6.000 (ШВ)

Исполнение двери

Комбинированный: алюминий с пластиком

Разделение камеры

Разделение отс.

Структура окон

Легкосбрасываемые окна прямоугольной формы со скругленными углами

Уплотнение

Резина  теплоизоляционная

Описание стеновых панелей

Толщина панели

Минимум 50мм.

Слой стали (толщина)

0,6мм

Наполнитель

Вата минерал.

Св-а наполнителя

Наполнитель имеет пропитку антисептиком, негорючий

Плотность наполнения в стеновых панелях

32 кг/ м куб

Характеристики аварийной сервисной двери

Колич-во дверей

2 шт.

Р-ры дверей (mm)

800 х2.000 (ШВ)

Расположение

По одной двери справа и слева

Структура окна

Окно прямоугольной формы, имеющее скругленные углы, с резиновым уплотнителем

Описание крыши

Характеристики

Прямая, из сэндвич- панелей

Стальная конструкция крыши

Стальной силовой каркас

Каркас

В основе сталь

Покрытие каркаса

+  Покраска порошковая

Материал панели крыши

Минеральная вата в основе

Потолочные фильтры

SP - 600 G

Система осветительная в камере 710-1.000 Люкс

Свет верхний (45 град-в)

В конструкции верхнего света: 16 плафонов * лампы, итого 64 лампы* 36 Вт

Каркас крепления для светильников

Стальной каркас

Боковой свет (в стеновых панелях)

В конструкцию входят 20 плафонов по 2 лампы, всего 40 ламп*18 Вт

Боковой свет (встраивается в приямок с двух сторон)

12 плафонов х 2 лампы = 24 лампы мощ. 18Вт

Общая мощность

3.456 Вт

Группа приточно-вытяжная

Положение генератора

С 2х сторон

Описание генераторной гр.

Конструкция квадратная, сталь в основе

Обшивка данной группы

Каркас группы из сендвич-панелей

Регулирование потоков воздуха

Заслонка автоматическая

Число генераторов в притоке

2 шт.

Число генераторов в вытяжке

2 шт.

Поток воздуха в приточной гр. фильтров

Направлен вниз

Поток воздуха в вытяжной гр.

Направлен вверх

Описание вентилятора притока

Вентилятор центробежный двойной

Описание вытяжного вентилятора

Вентилятор центробежный двойной

(ЕХ) Искро-взрывозащищенное исполнение

(ЕХ) Искро-взрывозащищенное исполнение

Мощ-сть - 7,5 кВт

Мощ-сть - 7,5 кВт

Произв-сть:      48.000 м³/час

Пр-ность: 48 000 м³/час

Значение давления 760 Па.

Значение давления - 731 Па.

Управление притоком воздуха

Заслонка автомат.

Управление вытяжным потоком воздуха

Заслонка ручная

Тепловая система камеры

Элемент тепловой системы

 Дизельная горелка , либо теплообменник.

Кол-во теплообменников

2 штуки

Модель горелок

Горелка RS

Значение производительности горелок

440кВт

Конструкция теплообменника

антивзрывчатое отверстие и мультицикл

Фильтрация

Приточный фильтр

В конструкции - главный фильтр карманной формы и фильтр потолка

Фильтр вытяжки

В конструкции - угольный, кассетный, стекловолоконный и краскофильтр

Описание системы контроля технологических режимов IP 65



 Панель управления - 1 ед.

Режимы и фазы: окрашивание, распыление тепловое нарастающее, сушка до 60-и градусов, метр часовой, термостат, выключатели питания и освещения, аварийная остановка и регулировка времени сушки

Управление системой

Контроллер реле

Характеристики системы пожаротушения автоматической

Порошковая

Режим срабатывания - автоматический



Эл-питание

- двигателя

3х380Вт и 50Гц

- освещения

220Вт и 50Гц

Мощность общая - 35кВт;
