Окрасочно-сушильная камера для автопогрузчиков и нестандартных изделий SPK-12.5.5

Размеры

Количество секций

1





 Общие размеры (ДхШхВ)

12000х5000х5000 mm

Внешние размеры:

13350x5100x5650mm

Поток воздуха

Нисходящий поток

Вытяжка

Через напольные решетки

Вытяжка

Количество каналов

2

Размер канала (ДхШ)

10000х780

Количество решеток

2 ряда решеток. Всего  20 штук



Материал решеток

плоские стальные полосы+10mm скрученная стальная арматура

Покрытие решеток

Оцинкованное

Максимальная нагрузка

800 кг/м2

Кабина.

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

Распашные  ворота



Количество

1 шт.

Просвет ворот

4000х4200 (ШхВ)

Материал

Сталь





Стеновые панели.

Толщина панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³





Сервисная дверь

Количество дверей

1 шт.

Размеры дверей

800х2000 мм (ШхВ)

Расположение

В боковой  стене

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич-панели

Наличие стальной конструкции

Стальной силовой каркас

Конструкция потолка с креплением потолочных фильтров

Каркас из стали D8

Покрытие каркаса

Есть, порошковая покраска

Материал

Стальной лист

Потолочные фильтры

SP-600G

Освещение 700-1000 Люкс. Искро-взрывозащищенное исполнение (EX)

Верхний свет (45 градусов)

16 плафонов по периметру по 4 лампы  56Вт

Каркас крепления светильников

Стальной каркас

Нижний свет (встроенный в стеновые панели)

16 плафона по 4 лампы  36 Вт

Каркас крепления светильников

Стальной каркас

Группы притока и вытяжки

Положение генератора

 Сзади

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

1  генератор

Количество генераторов вытяжки

1 генератор

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Модель вентилятора притока

Центробежный вентилятор высокого давления с обратными лопатками. Прямой  привод

Модель вытяжного вентилятора

Центробежный вентилятор высокого давления с обратными лопатками. Прямой  привод

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)

11,0 кВт

11,0 кВт

Производительность общая 36  000 м³/ч

Производительность общая :      36 000 м³/ч

Давление 760 Па.

Давление 730 Па.

Управление притоком воздуха

Автоматическая заслонка (Электрический сервопривод)

Управление вытяжным потоком воздуха

Инверторный привод вытяжных э.дв  Автоматическое поддержание  заданного  избыточного  давления

Подогрев воздуха

Способ подогрева

Газовая  горелка

Количество горелок

1 шт.

Модель

Серия RS

Тепловая мощность

310 кВт

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

количество

1 шт.

Фильтрация

Фильтр притока

Предварительный фильтр карманной формы  класс G4;

Потолочный фильтр  V500  класс  EU5

Фильтр вытяжки

Стекловолоконный фильтр класс G3 , предварительный фильтр карманной формы  класс G4

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер



Панель управления

Окрашивание; режим продувки; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ); автоматическое  отключение при  недостаточном избыточном давлении

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Максимальная  мощность энергопотребления (с  учетом  нагрева воздуха)   29 кВт

Технические характеристики
Канал
Внешние габариты (ДхВхШ) : 13350x5100x5650 мм

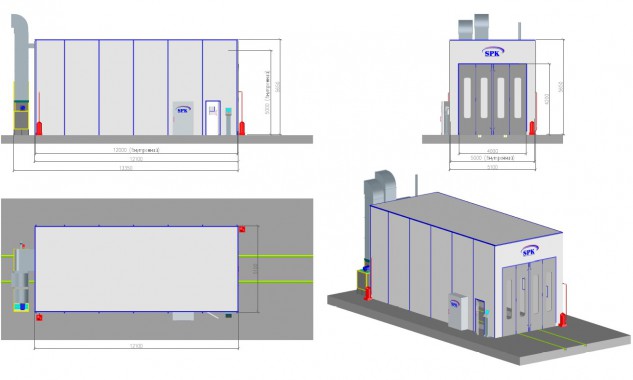

Габариты ОСК
