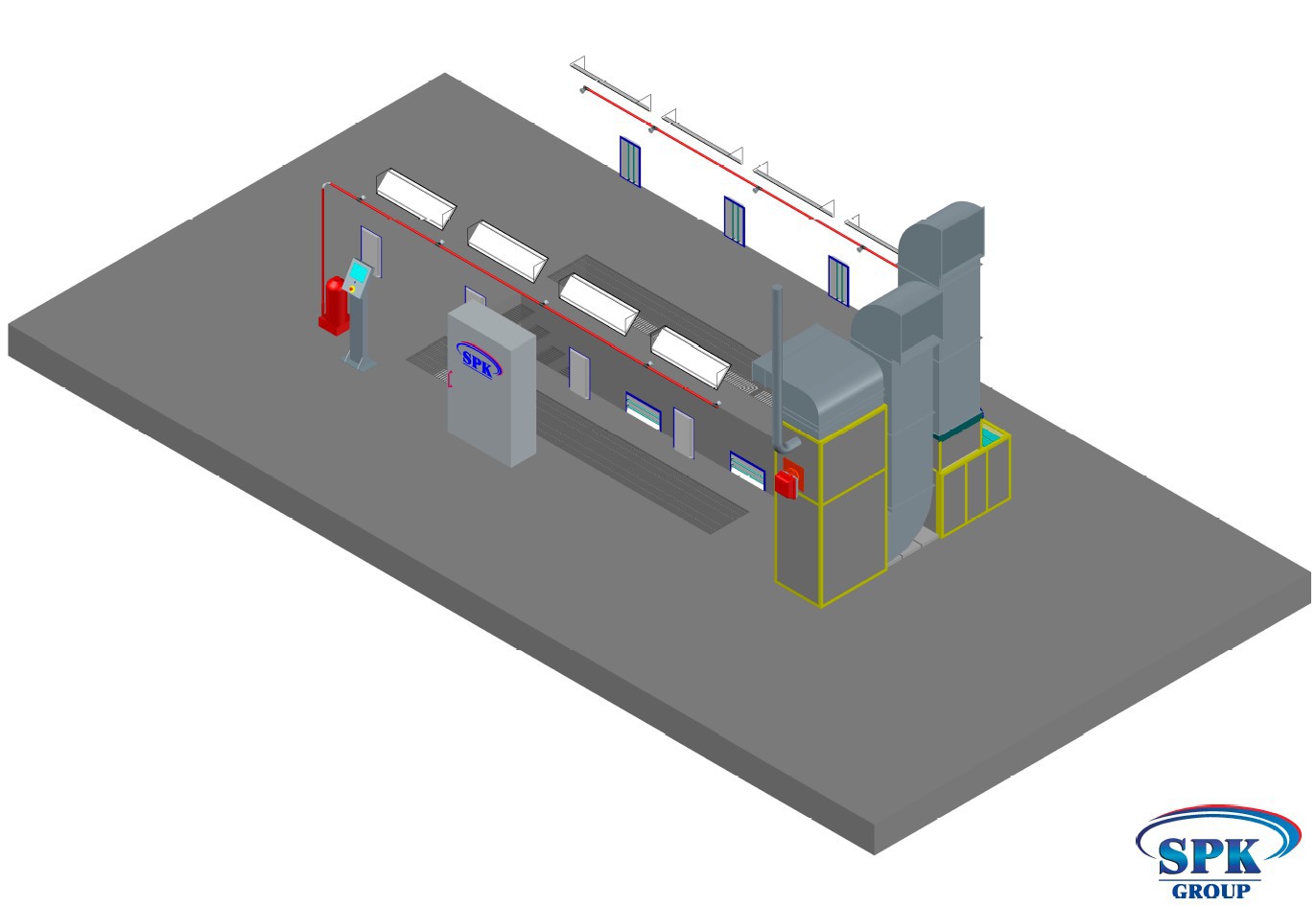

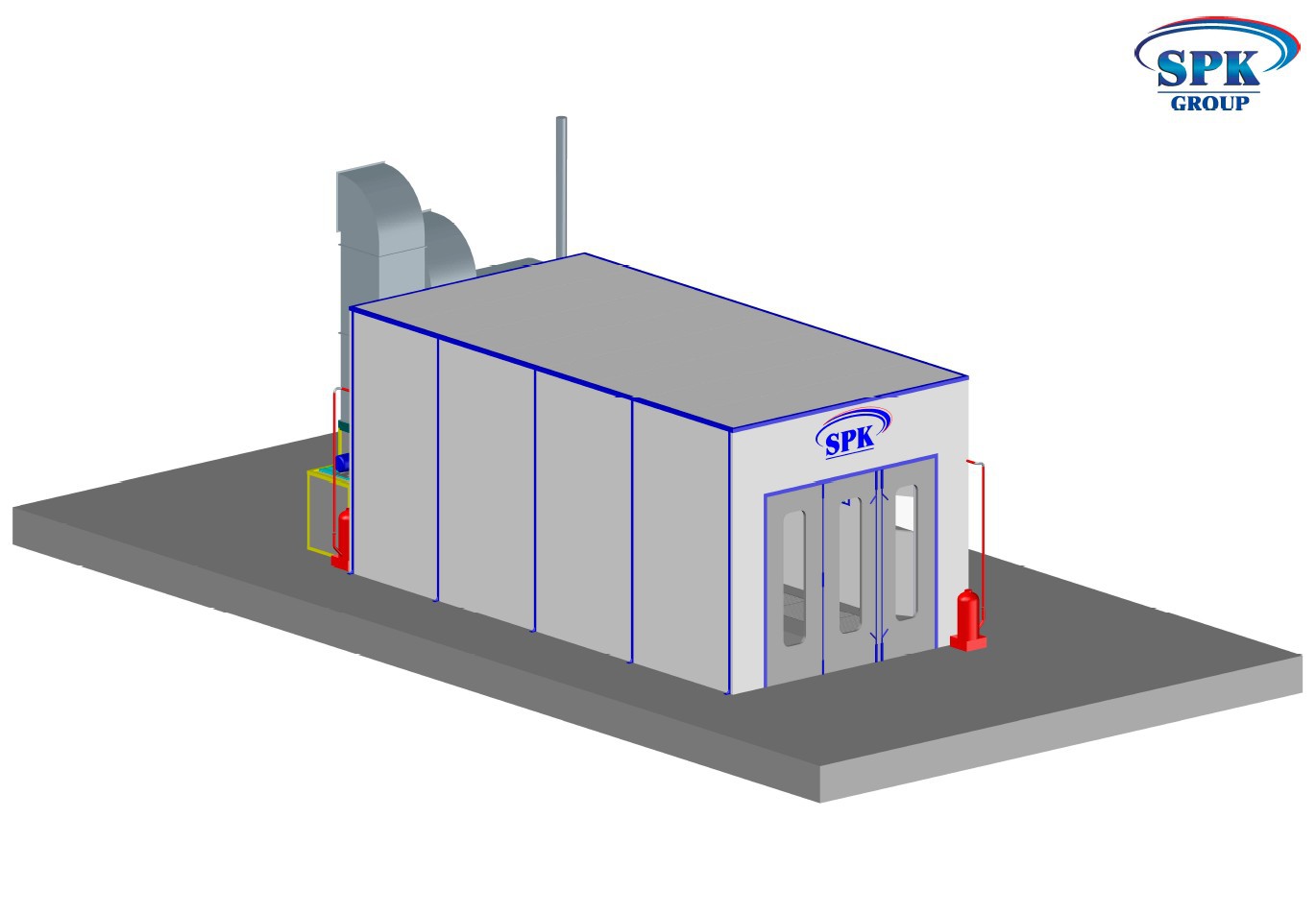

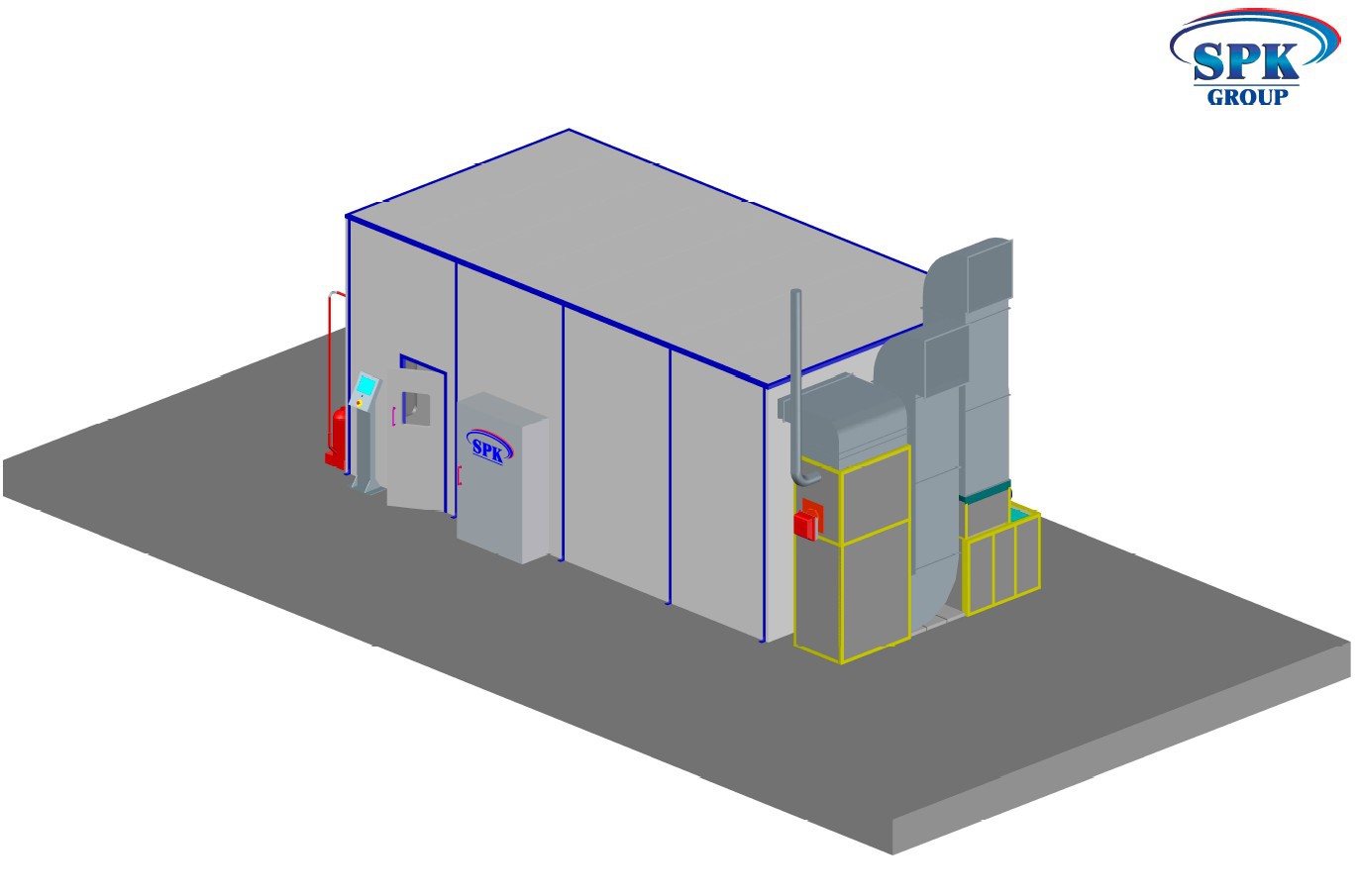

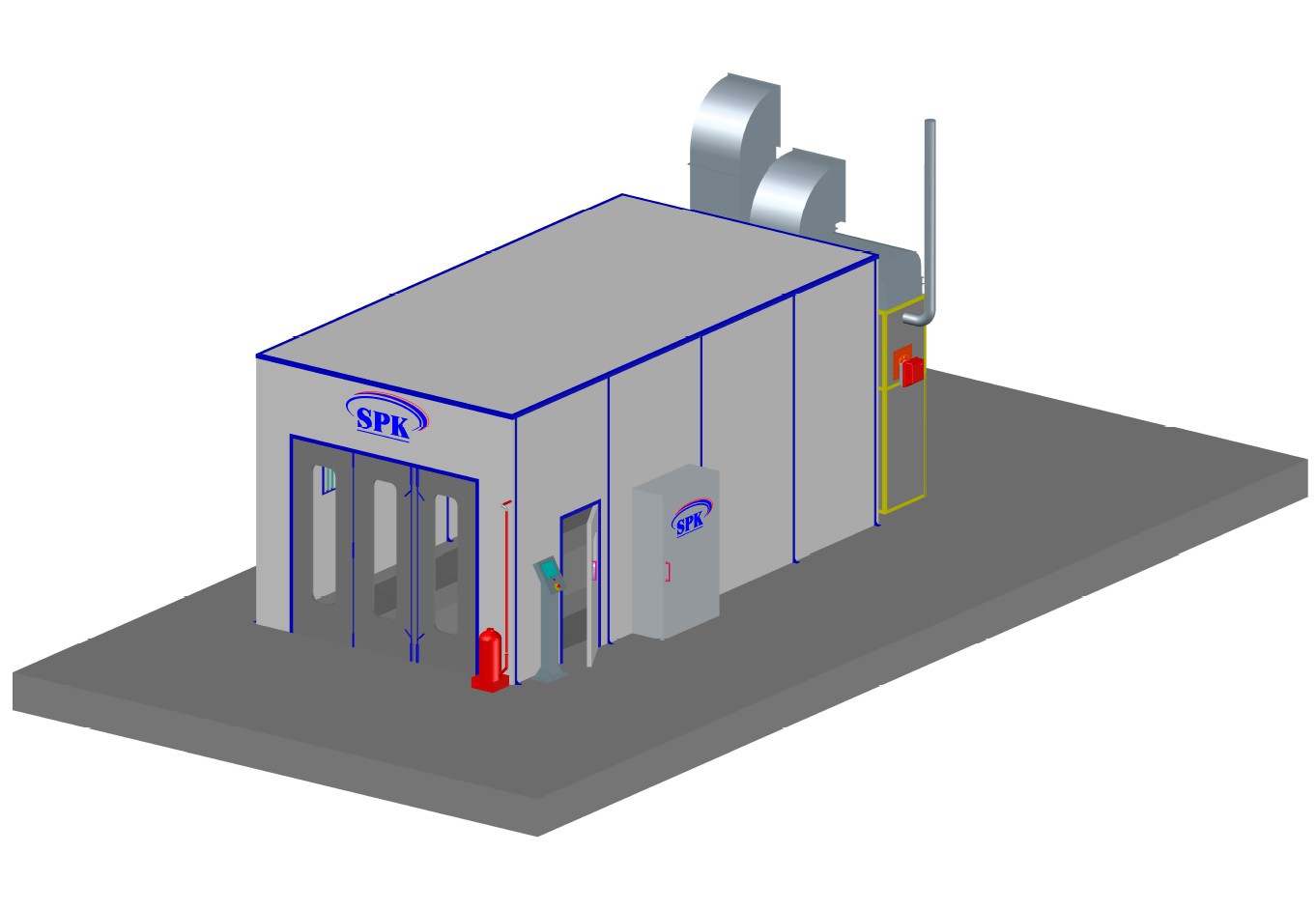

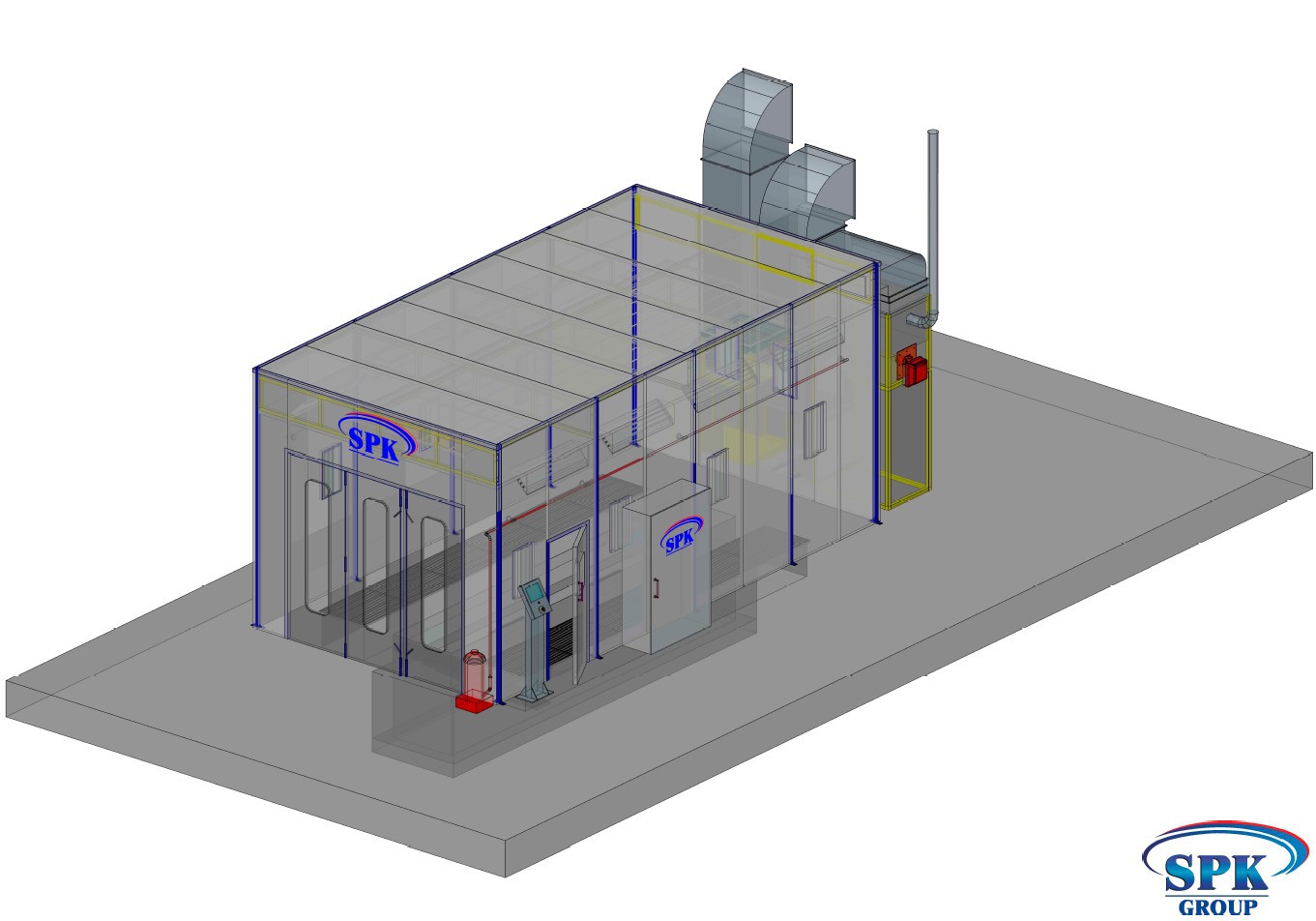

Покрасочно-сушильная камера для легковых автомобилей и деталей кузова SPK-8.4.4

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

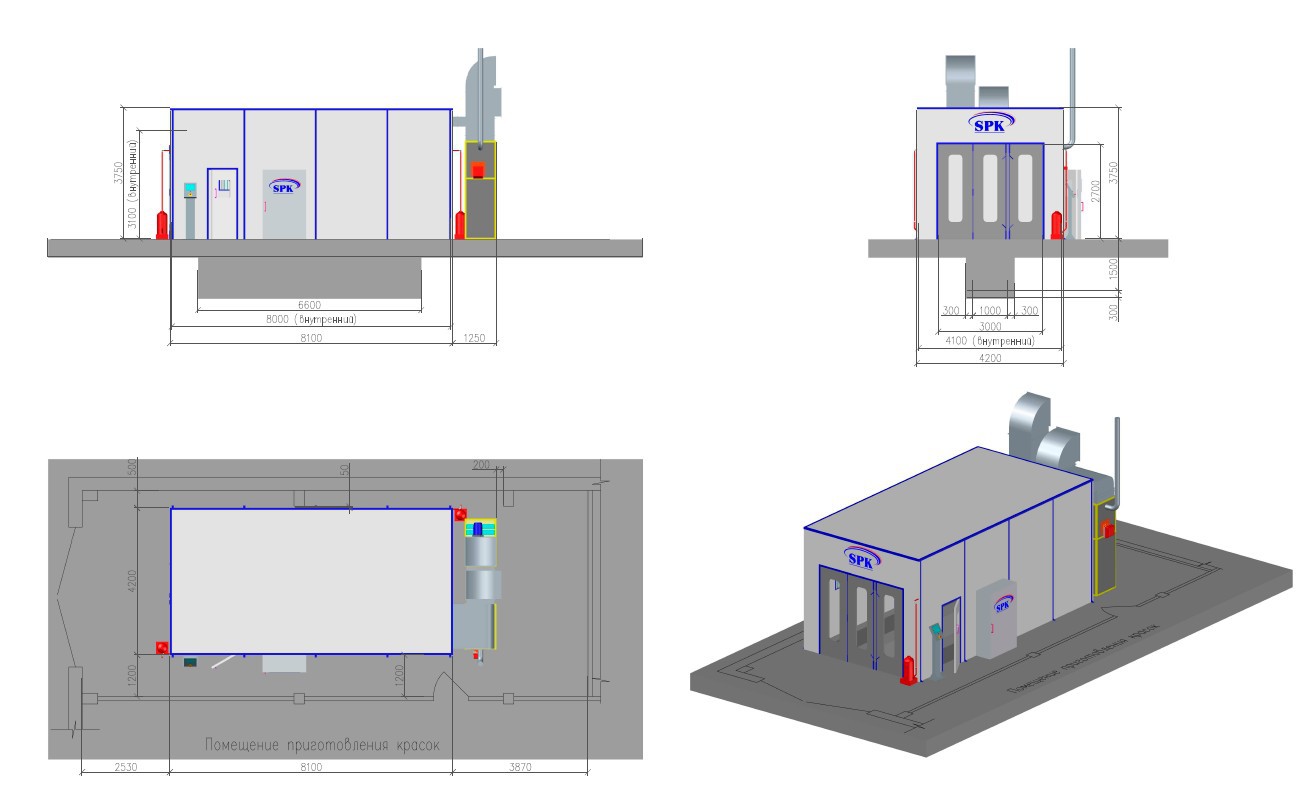

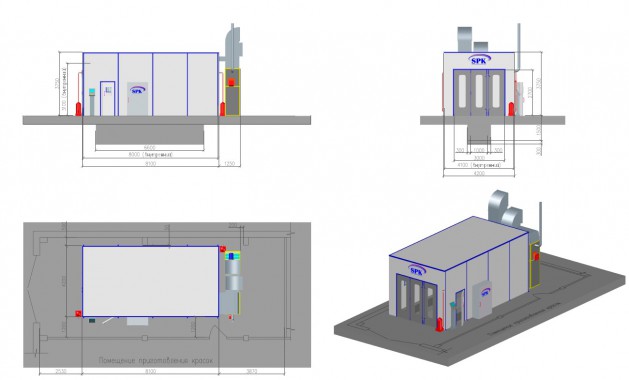

Габариты ОСК
Внешние габариты (ДхВхШ) 9400x4200x3750 мм
Внутренние габариты камеры (ДхВхШ) 8000х4100х3100 мм
Канал

Размеры

Количество секций

1





Внутренние размеры (ДхШхВ):

8000х4100х3100 mm

Внешние размеры:

9400x4200x3750 mm

Поток воздуха

Вертикальный продув сверху  вниз

Вытяжка

Через напольные решетки

Вытяжка

Количество каналов

2

Размер канала (ДхШ)

6000х780 mm

Количество решеток

2 ряда решеток. Всего  12 штук



Материал решеток

плоские стальные полосы+10mm скрученная стальная арматура

Покрытие решеток

Оцинкованное

Максимальная нагрузка

800 кг/м2

Кабина.

Конструкция

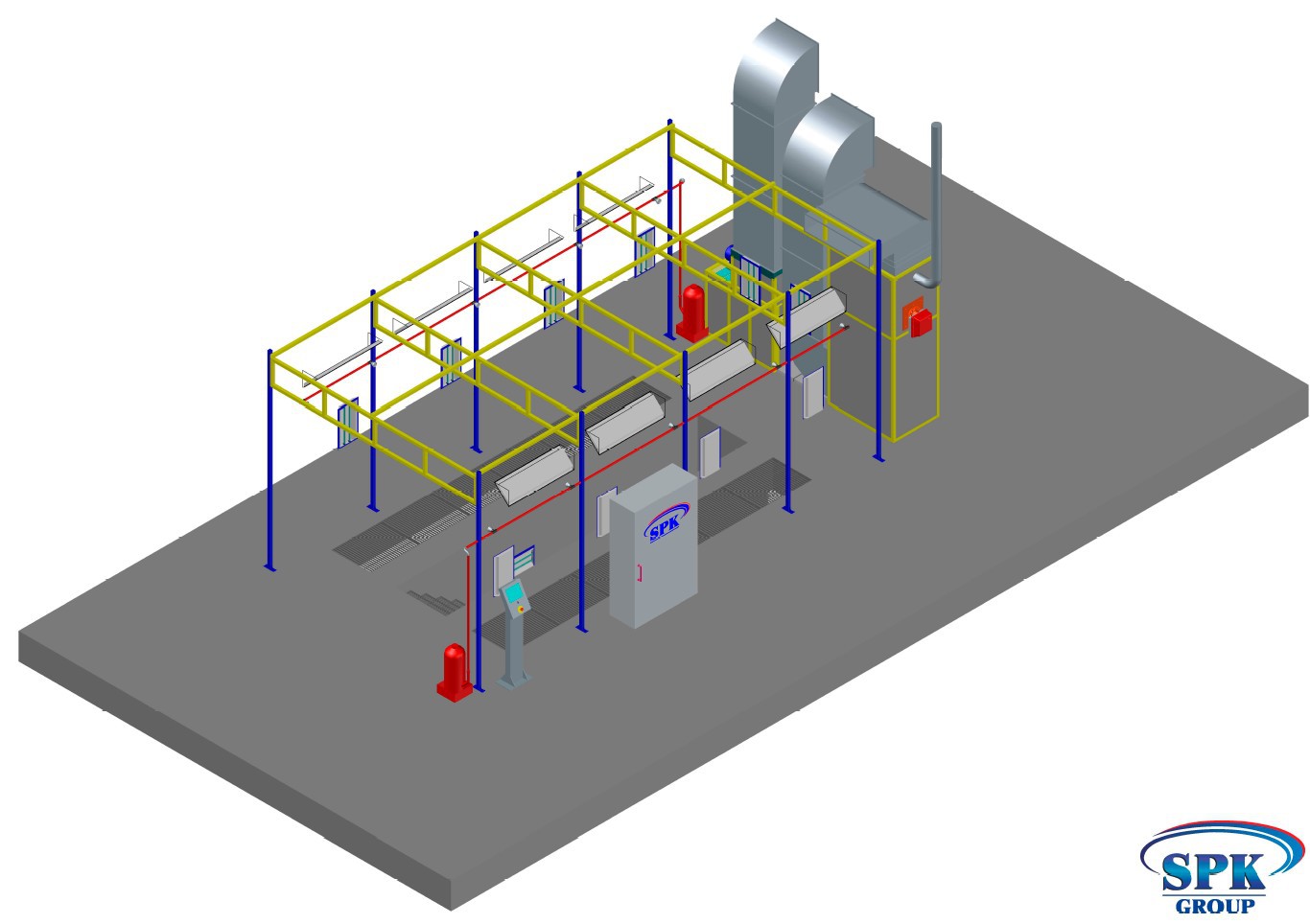

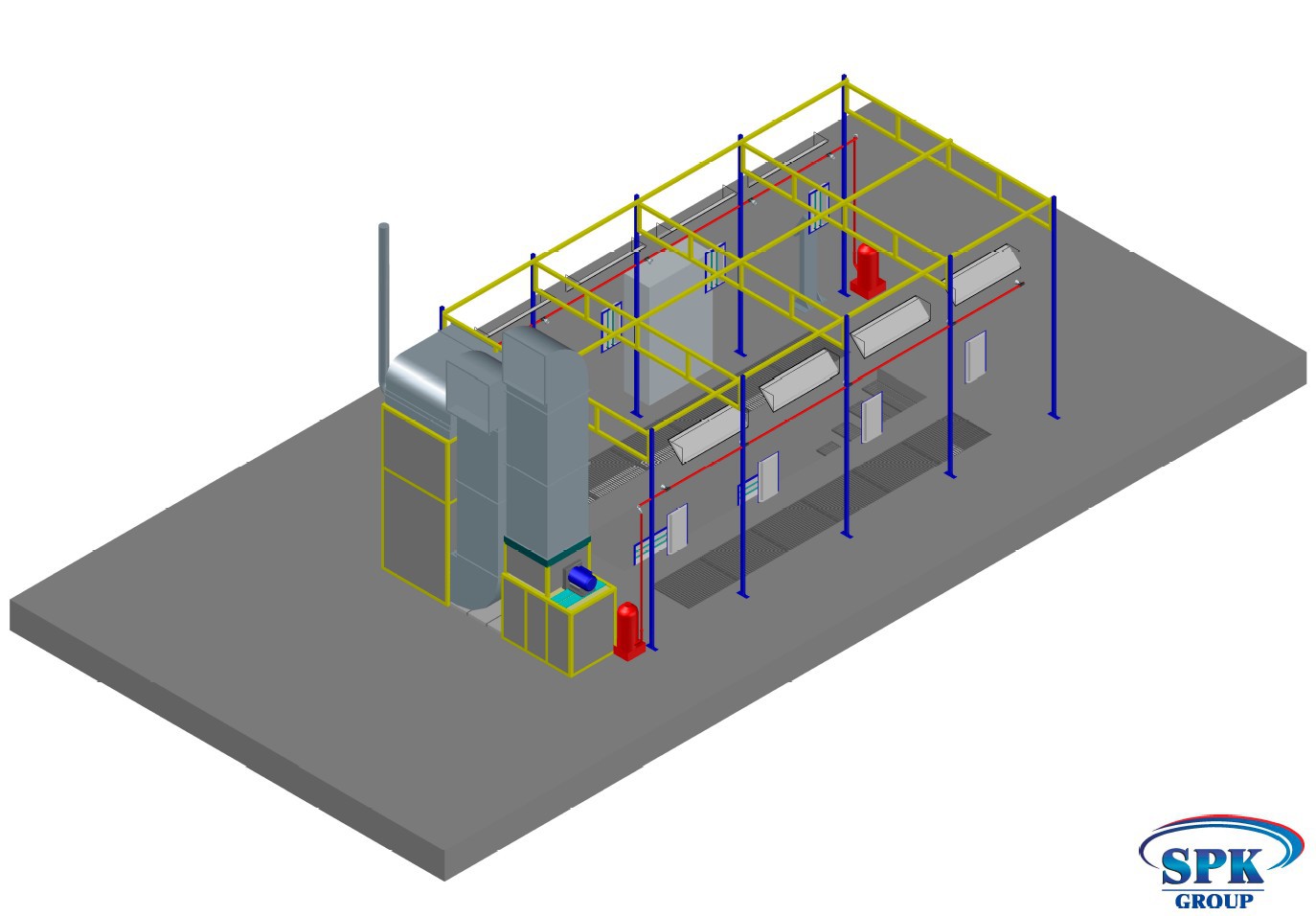

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

3-х створчатые распашные ворота



Количество

1 шт.

Просвет ворот

3,0х2,7(ШхВ)

Материал

Сталь





Структура окон

-

Уплотнение

Теплоизоляционная резина

Стеновые панели.

Толщина панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³





Сервисная дверь

Количество дверей

1 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

Встроена в панель

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции



Материал панели крыши

Минеральная вата на основе базальтового волокна



Потолочные фильтры



SP-600G

Освещение 1500 Люкс



Верхний свет (45 градусов)

8 плафонов по периметру по 4 лампы  =1856Вт

Каркас крепления светильников

Стальной каркас

Нижний свет (встроенный в стеновые панели)

10  плафонов по 4 лампы = 1152Вт

Каркас крепления светильников

Стальной каркас

Нижный свет (встроеныый в стены приямка)

4 светодиодных  светильника

Каркас крепления светильников

Стальной каркас

Группы притока и вытяжки

Положение генератора

Сзади

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

1 генератор

Количество генераторов вытяжки

1 генератор

Направление потока воздуха притока

Сверху вниз по

Направление потока воздуха вытяжки

Снизу вверх




Модель вентилятора притока

Центробежный вентилятор высокого давления с обратными лопатками. Прямой  привод

Модель вытяжного вентилятора

Центробежный вентилятор высокого давления с обратными лопатками. Прямой  привод

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)



7,5 кВт

7,5 кВт

Производительность общая :      24 000 м³/ч

Производительность общая :      24 000 м³/ч

Давление 600 Па.

Давление 600 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Инверторный привод с  изменяемой частотой  вращения

Подогрев воздуха

Способ подогрева

Дизельная   горелка

Количество горелок

1 шт.

Модель

Серия RG

Тепловая мощность

300 кВт

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

количество

1 шт.

Фильтрация

Фильтр притока

Предварительный  фильтр карманной формы G4;

Потолочный фильтр EU5

Фильтр вытяжки

Стекловолоконный фильтр Предварительный  фильтр карманной формы G4

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер



Панель управления

Окрашивание; продувка сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка;

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Общая мощность 20 кВт
