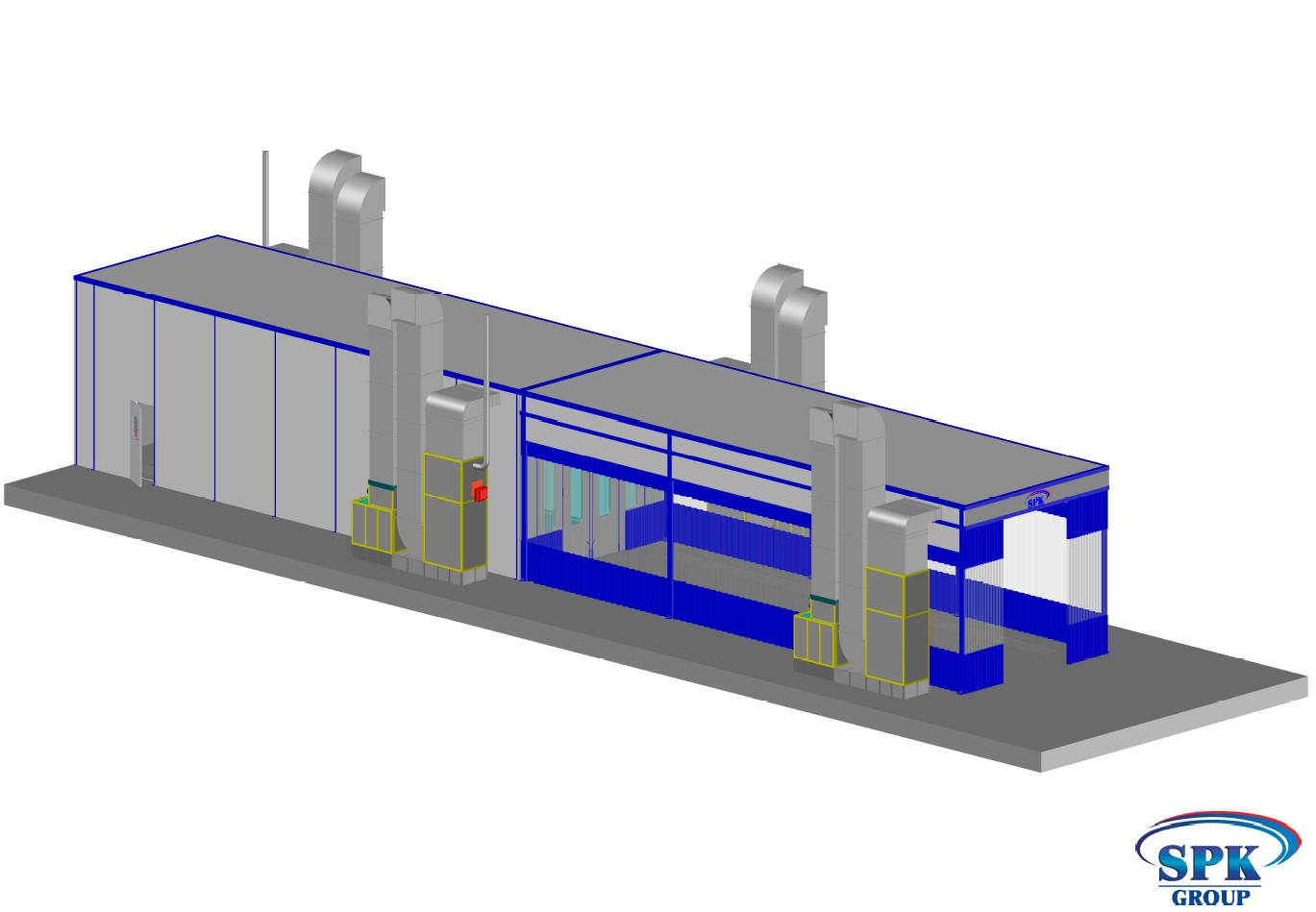

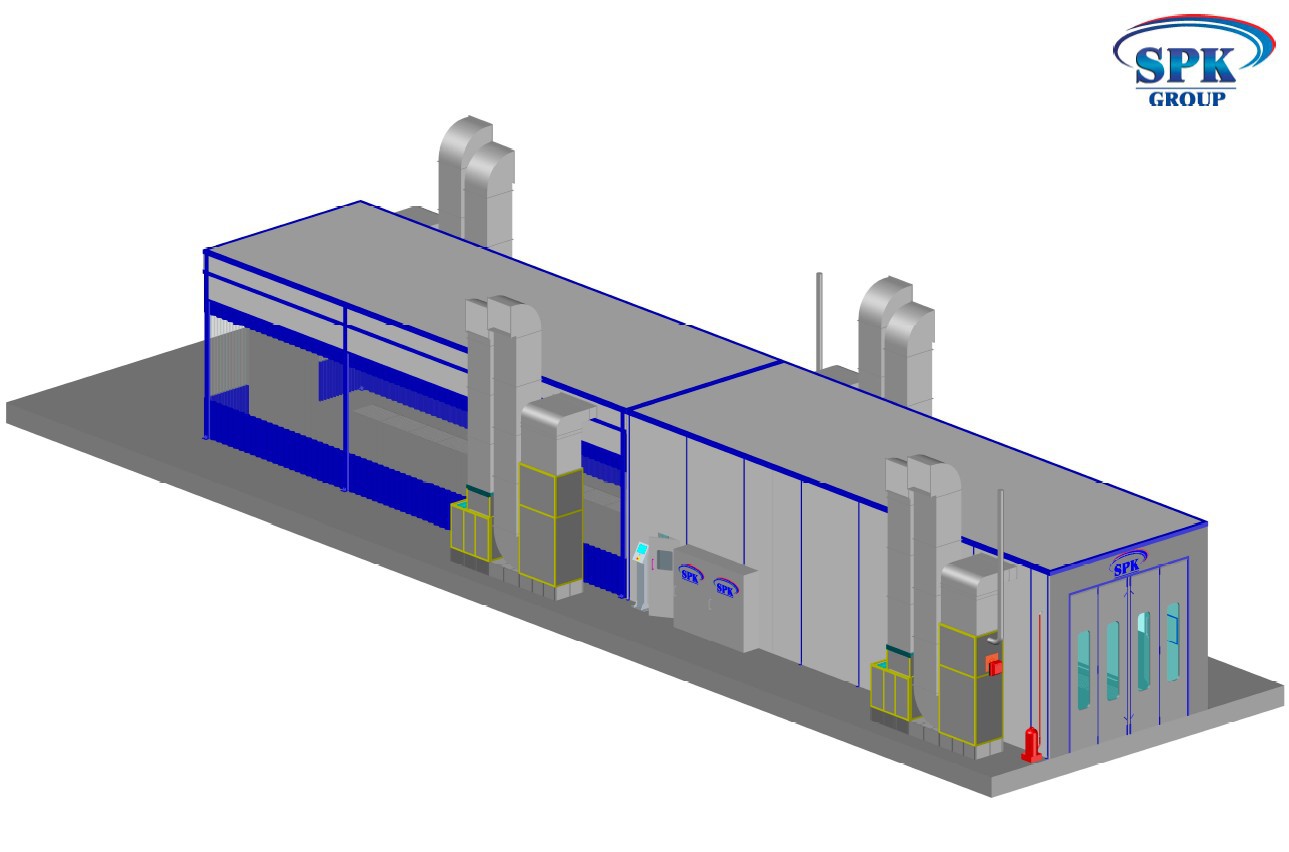

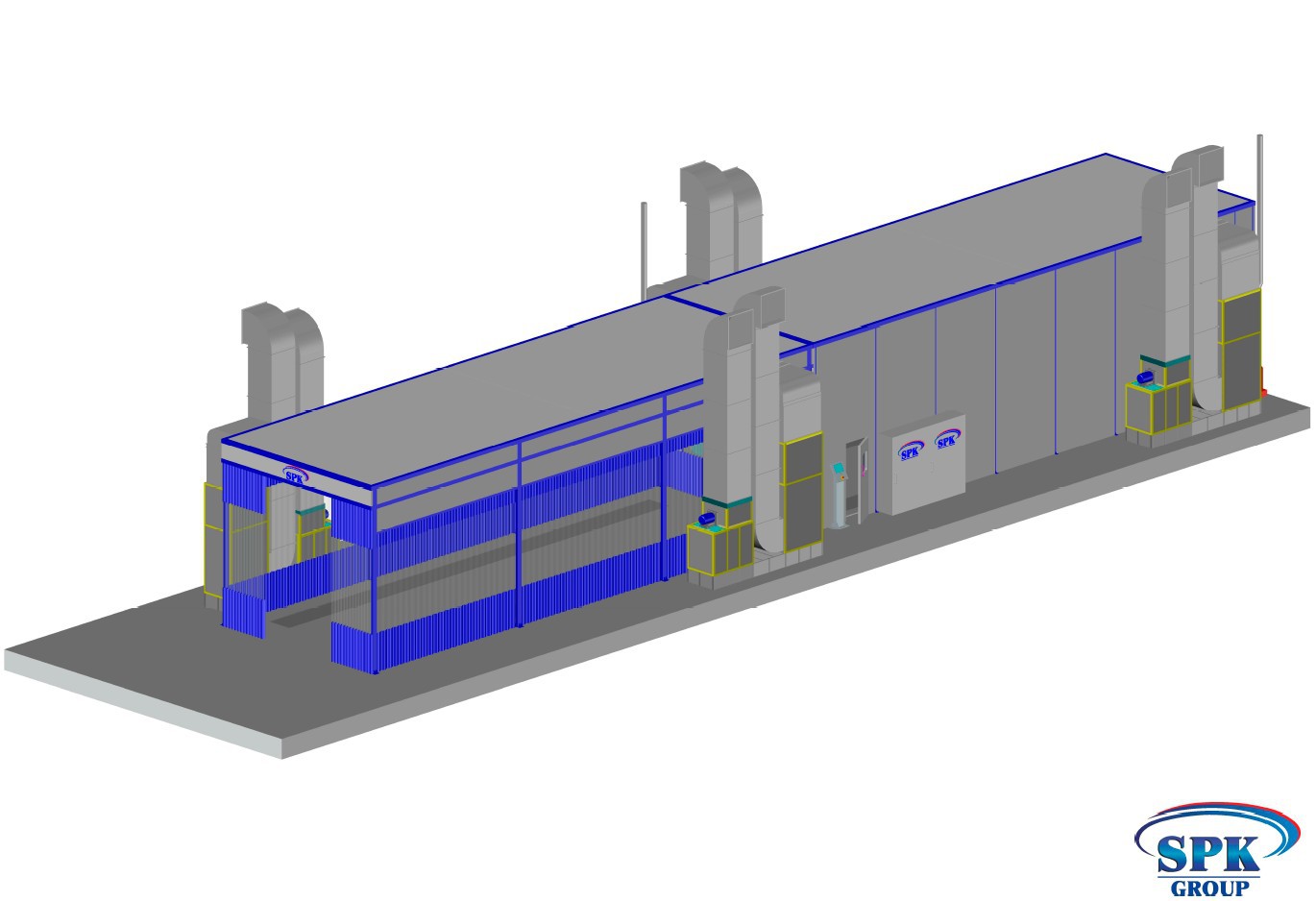

Проходная камера для автобусов SPK-30.5.4

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

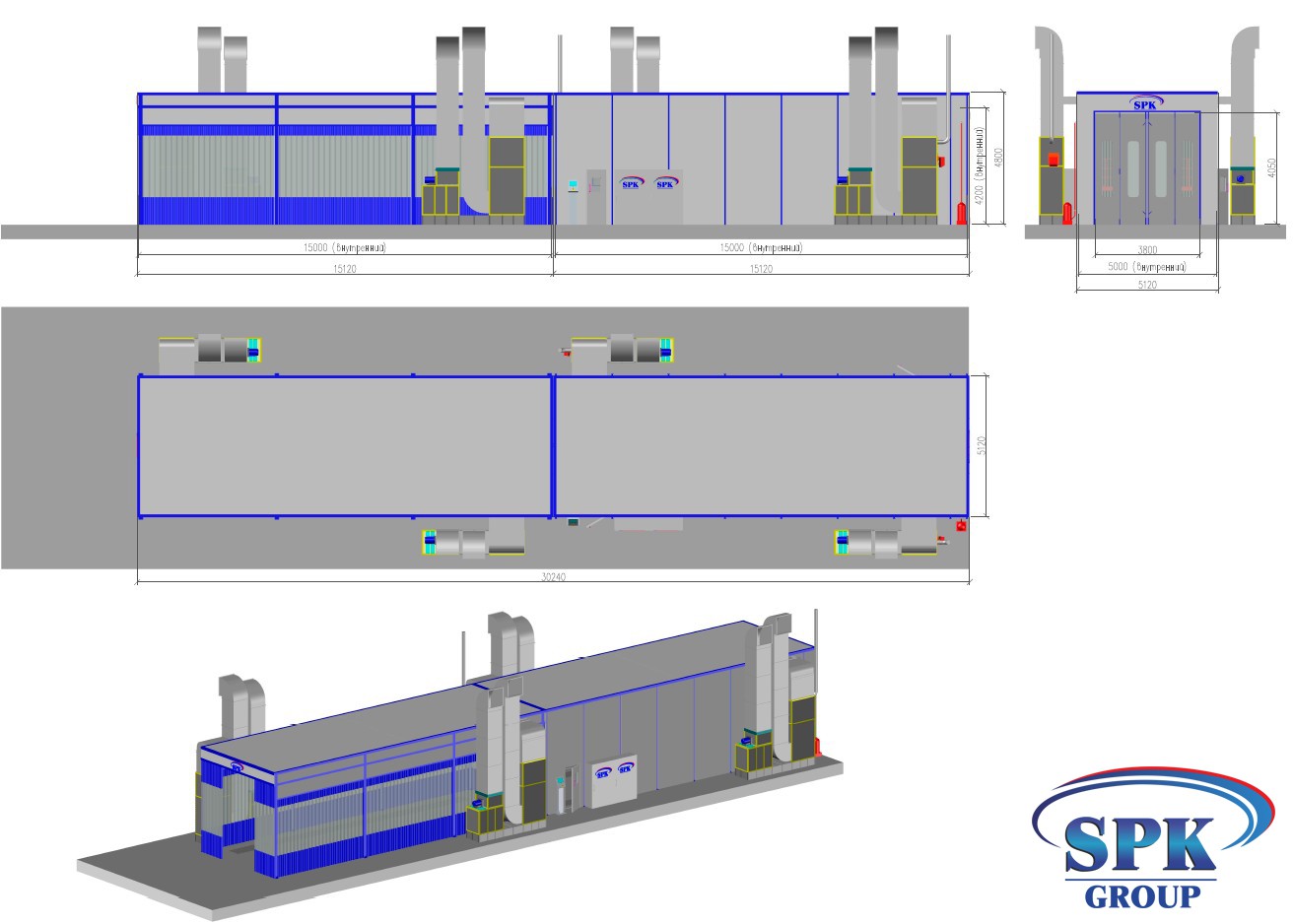

Габариты ОСК
Внешние габариты (ДхВхШ) 15200х5120х5050 мм
Канал

Размеры

Количество секций

1





Внутренние размеры (ДхШхВ):

15000х5000х4200 мм

Внешние размеры кабины (без учета агрегатов подготовки воздуха, располагаемых в соседнем помещении):

15200х5120х5050 мм

Вытяжка

Направление потока

Нисходящий вертикальный

Вытяжка

Через пол

Количество каналов

1

Размер канала (ДхШ)

14040х1000

Кабина

Конструкция

Силовой каркас + пленум из сэндвич-панелей + шторы (4 шт.)

Наличие стальной конструкции

Да

Главная дверь.

Количество

1 шт.

Тип

Раздвижные шторы

Привод

Ручной

Просвет ворот

4800х4000 (ШхВ)

Материал

Брезент/ПВХ

Структура окна

Отсутствует

Стеновые панели.

Материал

Брезент/ПВХ





Сервисная дверь

Количество дверей

Отсутствует





Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 700-900 Люкс .

Верхний свет (45 градусов)

22 плафона по периметру по 4 лампы по 58 Вт

Каркас крепления светильников

Стальной каркас

Общая мощность

5104 Вт

Исполнение

Искро-взрывозащищенное исполнение (EX)

Цветовая температура

6500 К

Рама и отражатель

Окрашены белой порошковой эмалью

Толщина стекла

4 мм

Подключение всех светильников

В соответствии с ПУЭ, Провода - ПВС (многожильные, медные)

Группы притока и вытяжки  (воздухообмен - 154 крат в час)

Положение генератора

 Сбоку

Конструкция генераторной группы

Квадратная, стальная конструкция

Каркас групп притока и вытяжки

Сборная металлическая конструкция из профилированных металлических стоек из оцинкованной стали

Обшивка групп притока и вытяжки

Из стального листа

Регулировка потоков воздуха

Инверторное управление

Модель вентилятора притока

Центробежный вентилятор высокого давления с обратными лопатками. Прямой  привод

Модель вытяжного вентилятора

Центробежный вентилятор высокого давления с обратными лопатками. Прямой  привод

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)

7,5  кВт, 1500 об/мин

7,5  кВт, 1500 об/мин

Производительность: 24000  м³/ч

Производительность: 24000  м³/ч

Давление 760 Па.

Давление 760 Па.

Привод - прямой

Привод - прямой

Регулировка - не требуется

Регулировка - не требуется

Рециркуляция в режиме подготовки поверхности к грунтованию и окрашиванию

100%

Рециркуляция в режиме грунтования и локального окрашивания

0%

Количество генераторов притока

2

Общая производительность

48 000  м³/ч

Количество генераторов вытяжки

2

Общая производительность

48 000  м³/ч

Управление режимом окраска/сушка

Электрический сервопривод

Управление вытяжным потоком воздуха

Инверторный привод  с изменяемым  количеством оборотов  э/дв

Подогрев воздуха

Способ подогрева

Подогрев отсутствует





Фильтрация

Фильтр притока

Основной фильтр карманной формы класс G4;

Легкоснимаемый потолочный фильтр класса очистки EU5 толщиной 22мм

Фильтр вытяжки

Напольный фильтр типа «paint - stop», класса очистки G3, материал – стекловолокно, основной фильтр карманной формы класс G4;



Система контроля технологических режимов. IP 65

Способ управления

Сенсорный контроллер



Режимы работы

  • Освещение
  • Окраска
  • Рециркуляция

Питание

Питание двигателя и шкафа управления

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Максимальная потребляемая  мощность 37 кВт

Размеры

Количество секций

1





Внутренние размеры (ДхШхВ):

15000х5000х4200 мм

Внешние размеры кабины (без учета агрегатов подготовки воздуха, располагаемых в соседнем помещении):

15200х5120х5050 мм

Вытяжка

Направление потока

Нисходящий вертикальный

Вытяжка

Через пол

Количество каналов

1

Размер канала (ДхШ)

14040х1000

Количество рядов решеток

1 ряд

Материал решеток

плоские стальные полосы+10мм скрученная стальная арматура

Покрытие решеток

Оцинкованное

Максимальная нагрузка

2000 кг/м2

Кабина

Конструкция

Силовой каркас +  сэндвич панели

Наличие стальной конструкции

Да

Стеновые сэндвич панели.

Толщина панели

80 мм.

Толщина стали

1,0 мм

Наполнитель

Минеральная вата

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³

Внутренняя отделка

Оцинкованная сталь с порошковым антибликовым покрытием белого цвета

Главная дверь

Количество

2 шт.

Тип

Распашные четырехстворчатые

Привод

Ручной

Просвет ворот (ШхВ)

3800х4050 мм

Материал

Сэндвич панели

Структура окна

Прямоугольное с теплоизоляционной резиной

Сервисная дверь

Количество дверей

2

Размеры дверей

800х2000 (ШхВ)

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 700-900 Люкс .

Верхний свет (45 градусов)

22 плафона по периметру по 4 лампы по 58Вт

Каркас крепления светильников

Стальной каркас

Боковой свет, встроенный в сэндвич панели

22 светильника по 4 лампы мощностью 36 Вт

Включение

Автоматическое и вручную с пульта управления для возможности контроля в процессе сушки

Общая мощность

7696 Вт

Исполнение всех светильников

Искро-взрывозащищенное исполнение (EX)

Цветовая температура

6500 К

Рама и отражатель всех светильников

Окрашены белой порошковой эмалью

Толщина стекла всех светильников

4 мм

Подключение всех светильников

В соответствии с ПУЭ, Провода - ПВС (многожильные, медные)

Группы притока и вытяжки  (воздухообмен - 154 крат в час)

Положение генератора

 Сбоку

Конструкция генераторной группы

Квадратная, стальная конструкция

Каркас групп притока и вытяжки

Сборная металлическая конструкция из профилированных металлических стоек из оцинкованной стали

Обшивка групп притока и вытяжки

Из стального листа

Регулировка потоков воздуха

Инверторное управление

Количество генераторов притока

2

Количество генераторов вытяжки

2
