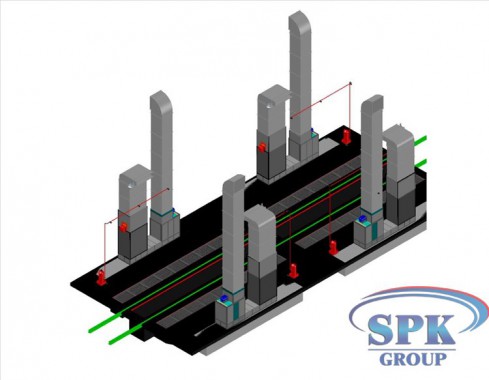

Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5

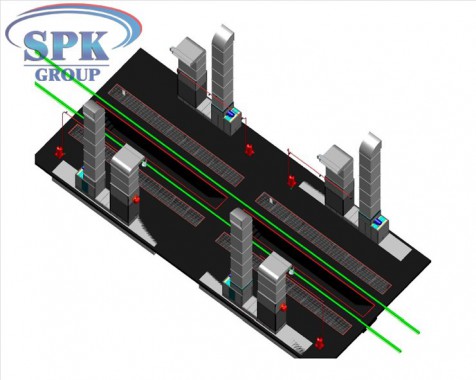

Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5

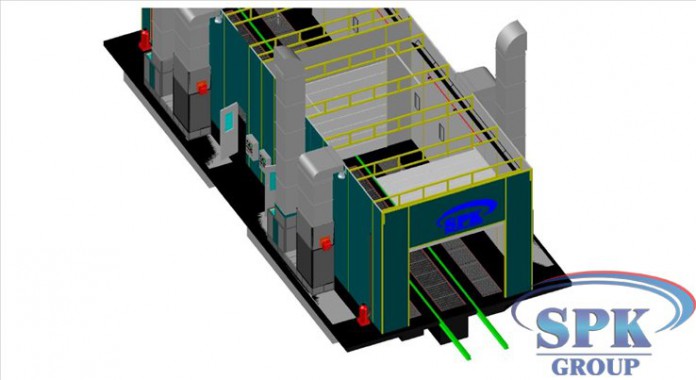

Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5

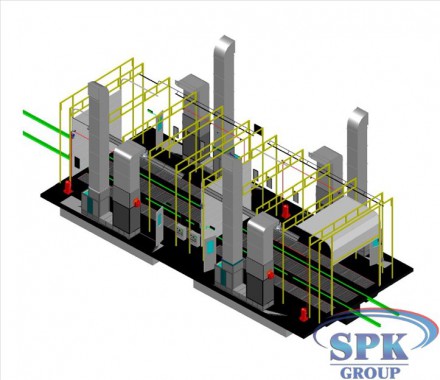

Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5

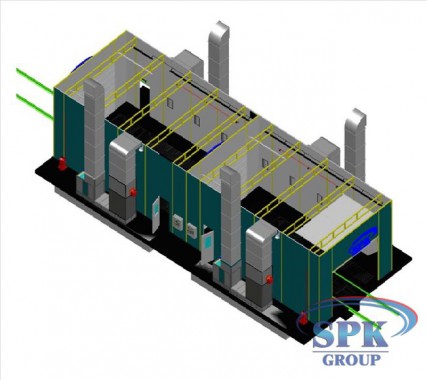

Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5
Проходная покрасочно-сушильная камера для сельскохозяйственной техники SPK-20.6.5

Размеры

Число секций

2

Внутренние размеры (ДхШхВ):

20000x6000х5000 mm

Внешние размеры:

20180x8720x5660 mm

Направление воздуш. потока в камере

направляется вниз

Размещение вытяжки

Ч-з пол

Вытяжка

Каналы

4 канала, две смотровых ямы

Габариты канала (ДхШхВ)

9000х700х770 mm

Кол-во решеток

6 рядов



Исполнение решеток

Арматура скрученная стальная и плоские полосы из стали

Покрытие решеток

Оцинковка

Показатель нагрузки на 1 решетку макс.

2.000кг/ м.кв

Описание кабины

Описание конструкции

Силовой стальной каркас

Главная дверь.

Тип

Подъемно-секционные ворота



Количество

3 шт.

Просвет ворот

4000х4500 (ШхВ)

Материал

Алюминий, ПВХ

Наличие окон в двери

-

Уплотнение

Теплоизоляционной  резиной

Характеристики стеновых панелей

Толщ. панели

50 мм.

Толщ. стали

0,6 мм

Наполнитель в панели

Вата минеральная  на осн.  базальтового волокна

Характеристики наполнителя



Пропитан антисептиком, не горит

Плотность заполнения минеральной ватой

32.0 кг/м куб

Описание двери

Двери в камере

4 шт.

Размеры дверей

800х2000 (ШВ)

Расположение

Справа и слева

Характеристики окна

Окно прямоугольной формы со скругленными углами и уплотнителем в виде теплоизоляционной резины

Характеристики крыши

Структура

Сэндвич-панели, прямая структура

Конструкция крыши

Каркас стальной силовой

Материал панели крыши

Вата минеральная на основе базальтового волокна

Потолочные фильтры

Модель фильтров SP-600G

Система осветительная 710-1000 Люкс

Описание верхнего света (45 град.)

24 плафона по периметру, в каждом по 4 лампы

Каркас крепления светильников

Стальной

Описание нижнего света (в стеновых панелях)

16 плафонов х две лампы

Приточно-вытяжные гр. (значение воздухообмена -  120 крат/час)

Положение генератора

Слева

Конструкция генераторной гр.

Конструкция квадратная стальная

Обшивка данной группы

Каркасы гр. притока и вытяжки из панелей

Регулирование потоков воздуха

Автоматической заслонкой

Количество генераторов притока

4 генератора

Количество генераторов вытяжки

4 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Характеристики двойного центробежного вентилятора

(ЕХ) Искро-взрывозащищенное исполнение Siemens

Характеристики двойного центробежного вентилятора

(ЕХ) Искро-взрывозащищенное исполнение Siemens

Мощность вентилятора - 7,5 кВт

Мощность вентилятора - 7,5 кВт

Произ-сть:      84 тыс.  м³/час

Производительность:      84 тыс. м³/час

Значение давления 760Па.

Значение давления 731Па. С ременным приводом.

Регулировка

Автоматическая заслонка

Регулировка

Оборудован ручной заслонкой

Подогрев воздуха

Элемент подогрева

Дизельная горелка

Число теплообменников

4 шт.

Модель дизельных горелок

R5 или R5G

Значение производительности горелок

880 кВт

Структура теплообменника

Антивзрывчатое отверстие и мультицикл

Значение мощности (без рекуператора)

880кВт

Значение мощности с рекуператором

580 кВт

Описание фильтрации

-в притоке

Карманчатый основной фильтр, потолочный фильтр

-в вытяжке

Угольный и стекловолоконный фильтры

Характеристики IP 65 системы управления

Элемент управления

Реле контроллер



Панель управления

Режимы и переключатели: нарастающее тепловое распыление, окрашивание, сушка до 60-ти градусов, индикатор отказа, часовой метр, выключатель питания, аварийная остановка, регулирование времени сушки

Описание системы питания

- двигателя

3х 380 Вт/ 50Гц

- освещения

220 Вт/ 50Гц

Общее значение мощности 14-72кВт









Технические характеристики
Канал
Вытяжка: Через пол

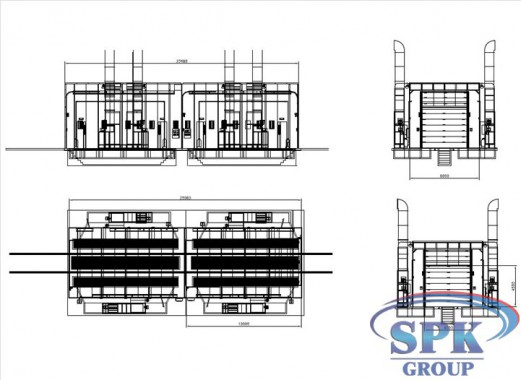

Внутренние габариты камеры (ДхВхШ): 20000x6000х5000 мм
Внешние габариты (ДхВхШ) : 20180x8720x5660 мм
Габариты ОСК
