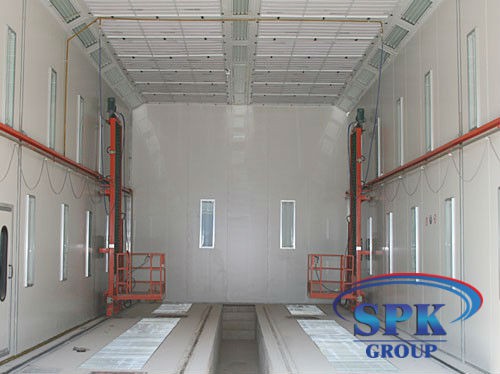

КАМЕРА ОКРАСОЧНО-СУШИЛЬНАЯ ДЛЯ КРАНОВ И КРУПНОГАБАРИТНЫХ МЕТАЛЛОКОНСТРУКЦИЙ SPK-15.5.5 РОССИЯ

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

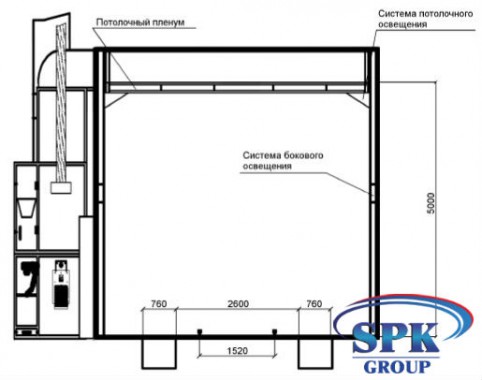

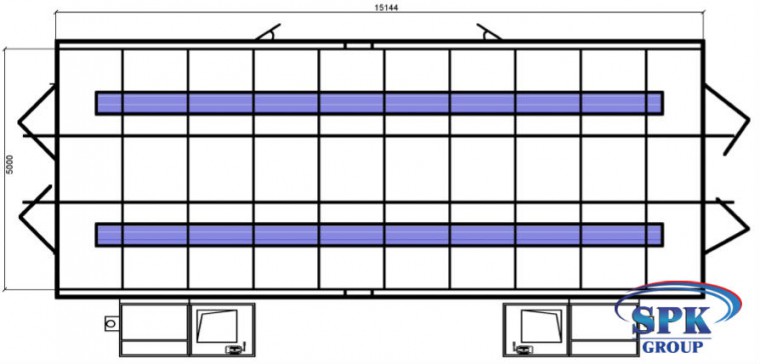

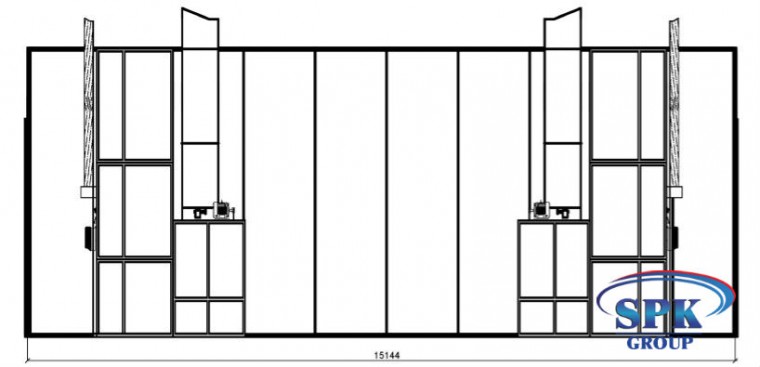

Габариты ОСК
Внешние габариты (ДхВхШ) 15144х6500х6800
Внутренние габариты камеры (ДхВхШ) 15000х5000х5000
Канал

Габариты камеры

Внешние (мм)

15144*6500*6800

Внутренние габариты (мм)

15000*5000*5000

Направление воздушного потока

Вниз

Вытяжка

Проходит через канал

Кабина камеры SPK

Конструкция

Прямая

Стальная конструкция

Присутствует

Напольные решетки

Число каналов

1

Размер канала (мм)

770/13000

Число решеток

По 1-му ряду

Материал/покрытие решеток

Сталь/оцинковка

Максимальное усилие ( кг/м3)

500-800

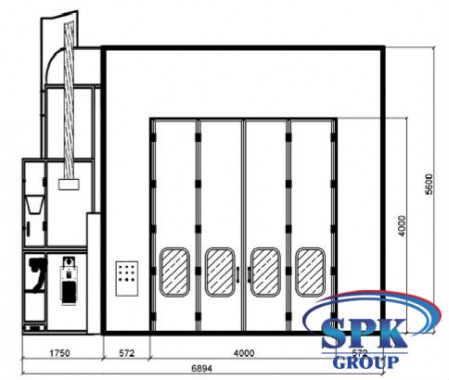

Въездные двери

Размер дверей (ШхВ)

3600х4000

Структура

Ворота распашные

Число

1

Сервисная дверь

Размер дверей (ШхВ)

800х2000

Число

2

Структура окон в сервисной двери

Овальные с проложенной теплоизоляционной резиной

Стеновые панели

Структура

Каждая панель обшивается стальными пластинами с обеих сторон, пространство между этими пластинами заполняется теплоизоляционной пеной

Толщина панелей (мм)

50

Толщина стальных пластин (мм)

0.5

Плотность заполнения (г/м3)

160

Крыша

Материал

Стальные оцинкованные

Структура

Прямая

Конструкция крыши

Стальная

Конструкция потолка с потолочными фильтрами

Каркас выполнен из стали D8



Панели крыши

Из минеральной ваты

Фильтры потолочные

SP-600G

Система освещения 570 Люкс

Нижний свет

24 плафона*4 лампы, итого 208 ламп, мощность  каждой лампы 36 Вт

Верхний свет

20 плафонов*4 лампы, итого 304 лампы, мощность  каждой лампы 36Вт

Направление

Вертикальный

Каркас

-

Действие выпрямителя

Одно действие для 2-ух ламп

Мощность системы освещения (общая) (Вт)

6 432

Группы притока и вытяжки

Конструкция генераторной группы

Квадратная, материал - сталь

Расположение генераторов

С обеих сторон

Материал каркаса обеих групп

Панели Rock Wool

Воздушные потоки

Регулируются пневматической заслонкой

Число генераторных групп притока/вытяжки

2/2

Описание вентилятора притока

Центробежный вентилятор имеет двойное действие

Модель вентилятора

Siemens 4.2L

Мощность (кВт)

2х4

Производительность ( м³/ч)

63 000

Давление (Па)

726

Описание вытяжного вентилятора

Центробежный вентилятор имеет двойное действие

Модель вентилятора

Siemens -450-H

Мощность (кВт)

1х5,5

Производительность ( м³/ч)

63 000

Давление (Па)

710

Подогрев воздуха в покрасочной камере

Параметры горелки:

Газовая, дизельная, паровой, либо водяной калорифер, а также электро

Модель

RS5; одноступенчатая

Мощность ( кВт)

420

Число горелок

2

Фильтрация воздуха в малярной камере

Характеристики фильтра притока

Основной фильтр карманной формы;

Потолочный фильтр

Характеристики фильтра вытяжки

Угольный и стекловолоконный фильтры

Система контроля

Панель управления включает:

Окрашивание; нарастающее температурное распыление; сушка; регулировка фазы сушки;

Выключатель освещения; метр часов; индикатор отказа; выключатель питания; термостат; температурный ограничитель, чрезвычайная остановка

Способ управления

Реле

Питание

Питание освещения (Вольт /Гц)

220/ 50

Питание двигателя (Вольт /Гц)

3х380/ 50

Общая мощность ( кВт)

33
