 Габариты данной камеры
Внешние, мм  12000х6000х5000
Внутренние габариты, мм 12144х8896х5500
Продув Вертикальный
Отвод воздуха Сквозь траншеи
 Кабина камеры
Конструкция Прямая
Выполнение из стали Да
Стальная рама Да
Толщина стеновой панели, мм 50
Толщина окрашенной панели, мм 0.5
Изоляция торцов С обеих сторон
 Основные двери
Размеры (ШхВ) / число 4200х500/ 1
Число створок 4
Конструкция Распашные ворота
 Сервисные двери
Размеры, мм 800х2000
Размещение С 2-х сторон
Конструкция окна Окно имеет резиновый уплотнитель по периметру
 Крыша
Наличие стальной рамы Да
Метод обработки несущей рамы потолочного фильтра Окрашивание
Материал конструкции крыши Стальная
Несущая рама потолочного фильтра Стальная С-образная, материал - сталь D8
Панели EPS
Модель потолочных фильтров SP-600G
 Стенные панели (заполнены теплоизоляционной пеной, с 2-х сторон)
Наполнение EPS
Плотность заполнения, г/м3 19.0
Толщина панели, мм 70
Толщина стальных панелей 0.476
 Осветительная система
Потолочное освещение 16 светильников х 4 лампы = 64 лампы, 36 Вт, лампы Philips
Боковое освещение 32 светильника х 2 лампы = 64 лампы, 36 Вт, лампы Philips
Материал коробки светильника Сталь
Схема действия выпрямителя для 2-х ламп единый
Мощность освещения общая, Вт 4608
 Приточно-вытяжная вентиляция
Конструкция генераторной группы фильтров Квадратная, материал выполнения - сталь
Размещение генераторов С 2-х сторон
Панели отсеков

Панель имеет повышенную прочность,

отсек приточной вентиляции: панели выполнены из (EPS),

тепловой отсек: панели выполнены из полиуретана (PU),

отсек вытяжной вентиляции: панели произведены из EPS-панелей

Заслонка для перехода из фазы окраски в фазу сушки Пневматическая
Кол-во генераторных групп притока + вытяжки 4+4
Вход/выход воздуха Верхний боковой/верхний задний
 Описание притяжного вентилятора
Центробежный сдвоенный вентилятор
Модель Siemens 4.2L
Мощность (кВт) 4*2 вентилятора
Производительность (м3/час) 100.000
Давление (Па) 780
 Характеристики вытяжного вентилятора
Модель Siemens -560-Н
Мощность (кВт) 7,5*1 вентилятор
Производительность (м3/час) 84.000
Давление (Па) 426
 Тепловая система в окрасочной форме
Способ нагрева Нагрев при помощи газовой горелки
Количество тепловых агрегатов 4 горелки
Модель R40; однорежимная
Структура теплообменника горелки Многоходовой; взрывозащищенное
Количество теплообменников 4
Производительность, кКал/час 260.000
Дымоход 4 прямых отрезка, 2 колена
 Фильтрация воздуха в камере
Фильтры на входе Карманчатый пред-фильтр и потолочный фильтр
Фильтрация на выходе Стекловолокнистый фильтр, угольный М-образный фильтр
 Пульт управления SPK
Панель управления включает:

Режим окраски без подогрева/ с подогревом,

режим сушки, таймер сушки, индикатор неисправности,

термостат, счетчик часов работы, выключатель освещения,

кнопка аварийной остановки, выключатель питания

Укладка проводки В кабель-каналах
Способ управления Реле
Запуск двигателя приточного вентилятора При полном давлении
Запуск двигателя вытяжного вентилятора
 Электропитание
Мощность и фазы двигателя 3х380 В, 50 ГЦ
Мощность и фазы освещения 1х220 В, 50 Гц
Общая мощность потребления (кВт) 69
 Дополнительно
Стекло Прозрачное закаленное стекло толщ. 0.5 мм

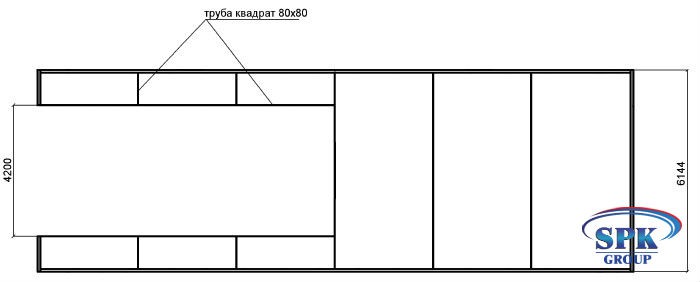

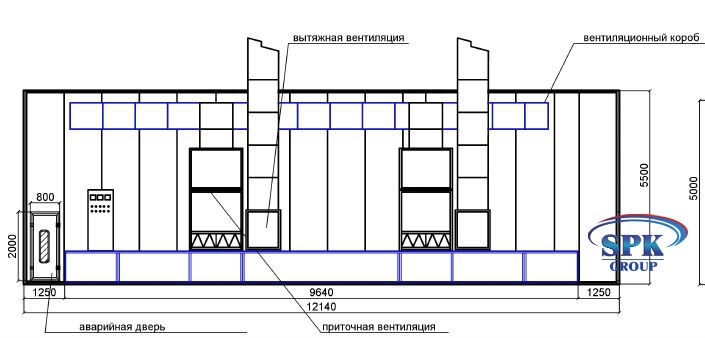

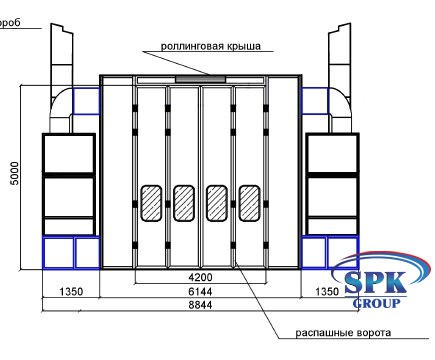

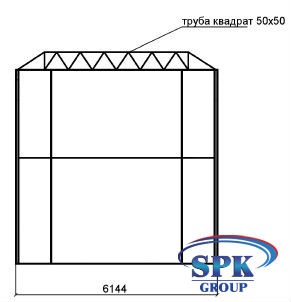

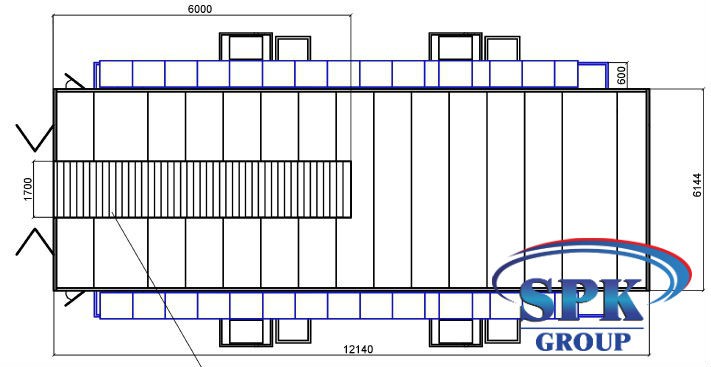

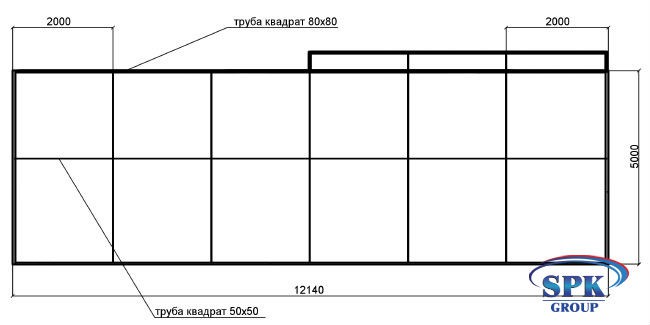

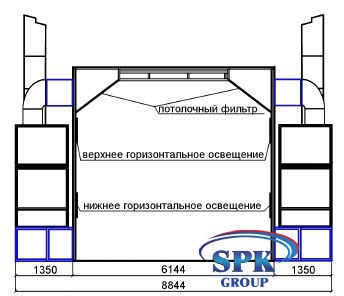

На нашем сайте вы можете ознакомиться с техническими характеристиками покрасочной камеры для металлоконструкций, а также посмотреть чертежи.

Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 12144х8896х5500
Внешние габариты (ДхВхШ) : 12000х6000х5000
Габариты ОСК
