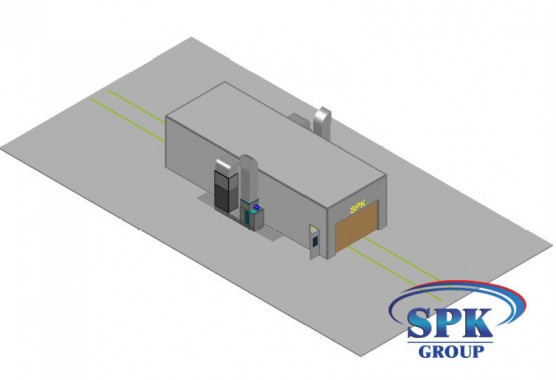

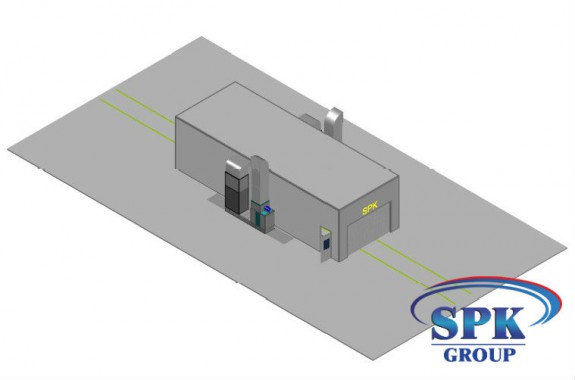

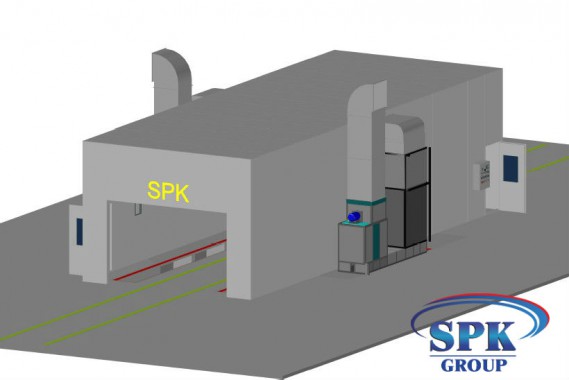

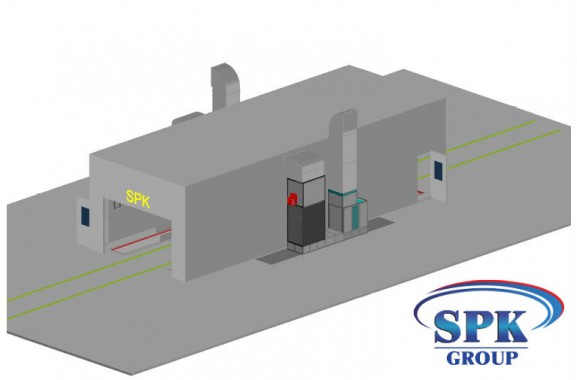

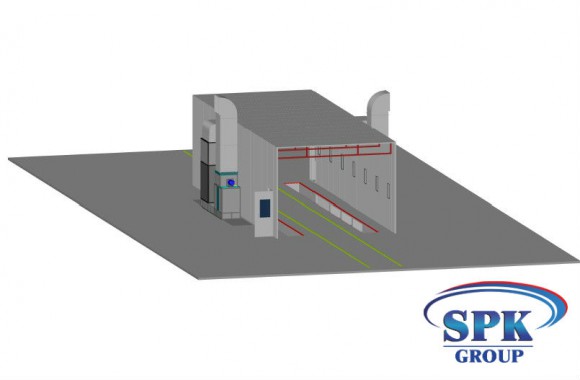

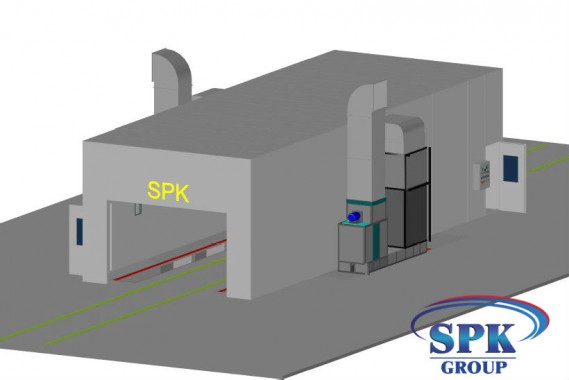

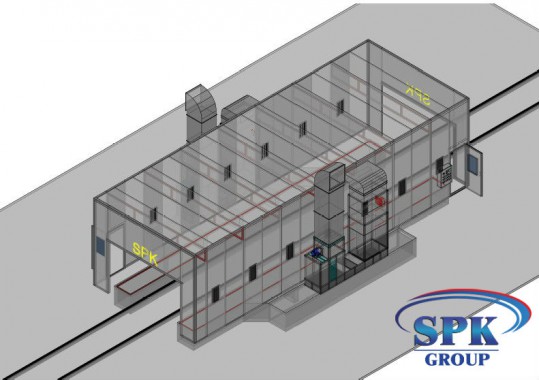

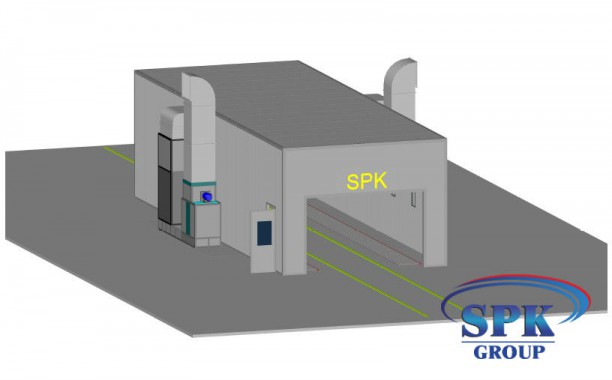

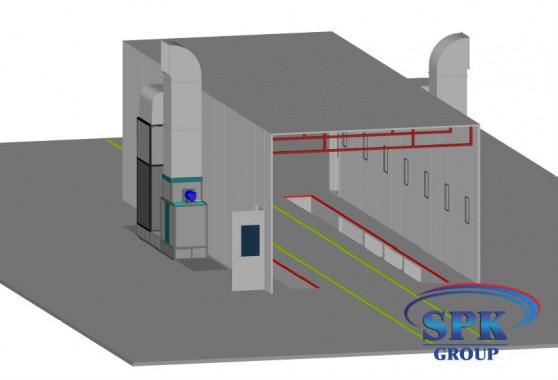

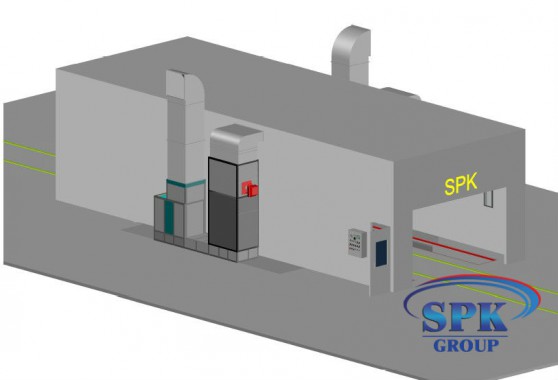

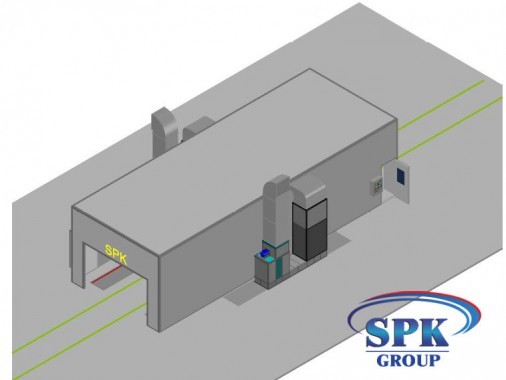

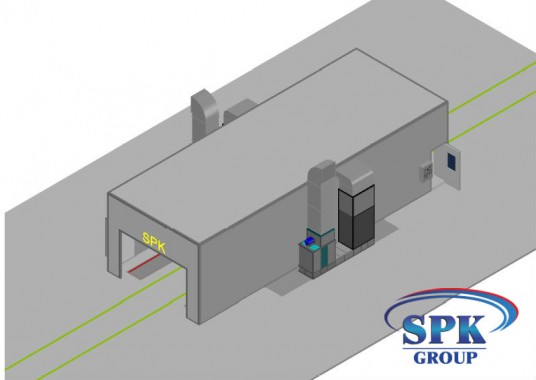

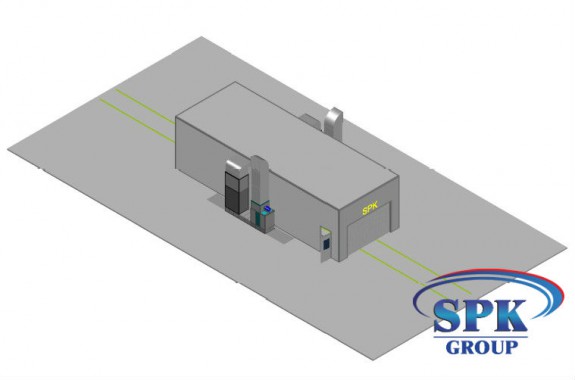

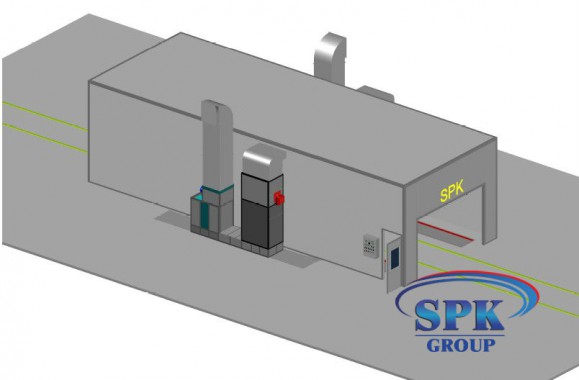

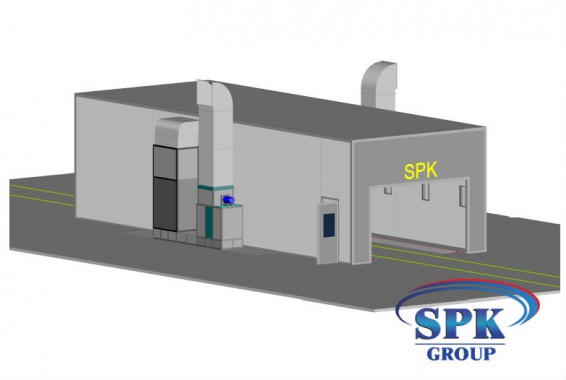

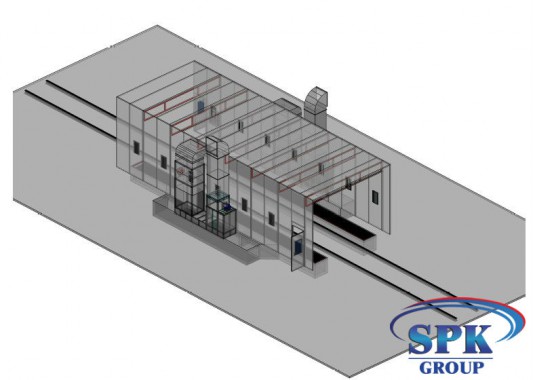

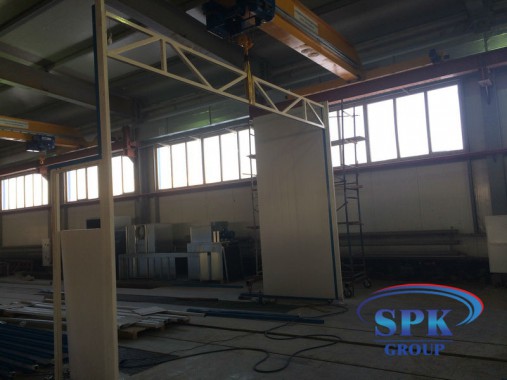

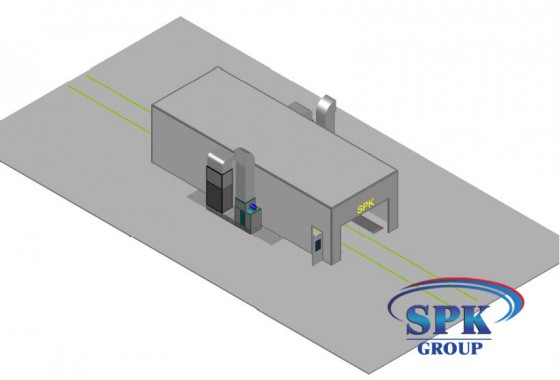

Окрасочно-сушильная камера для металлоконструкций SPK Италия

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

Габариты ОСК
Внешние габариты (ДхВхШ) 15200х8620х4200
Внутренние габариты камеры (ДхВхШ) 15000х5500х3550
Канал

Краткая характеристика камеры окраски

Внутренние

15000* 5500* 3550 mm

Наружные

15200* 8620* 4200 mm

Направление потока воздуха

Воздух направлен ↓

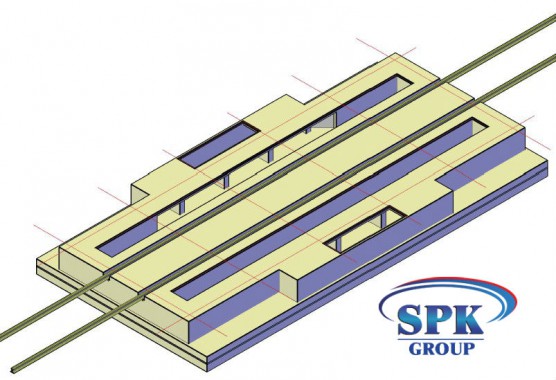

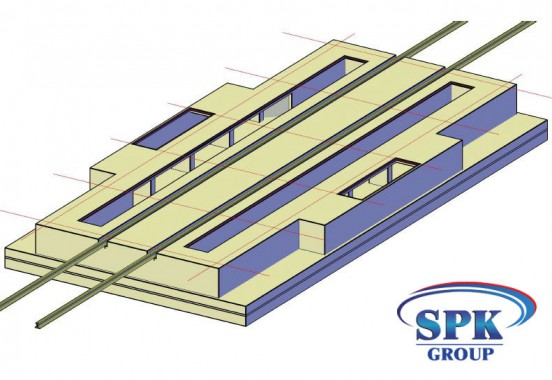

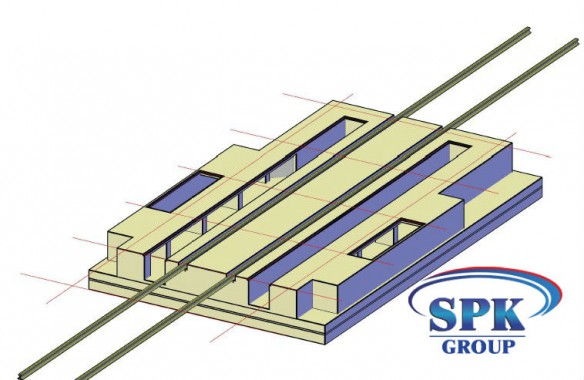

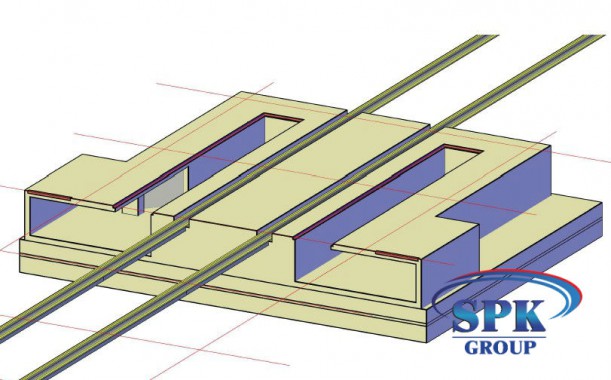

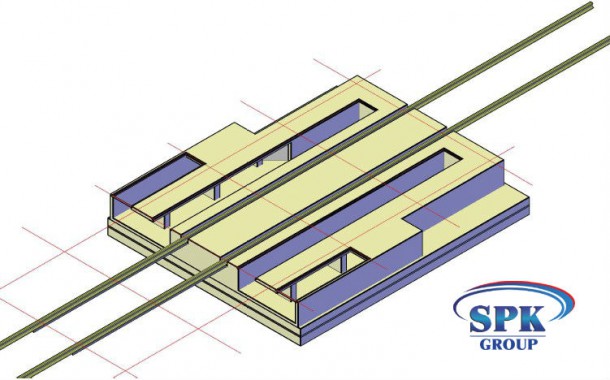

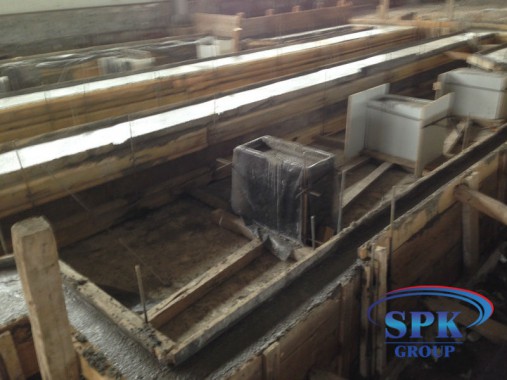

Вытяжка в камере

Проходит через пол

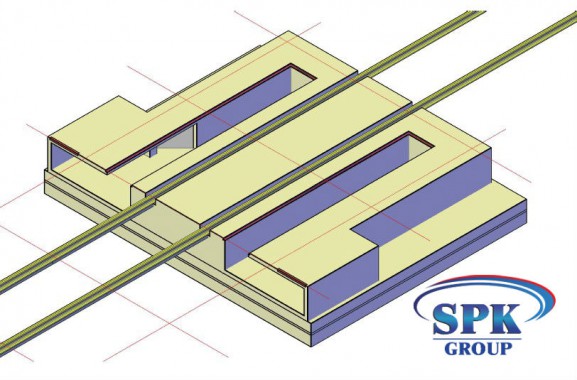

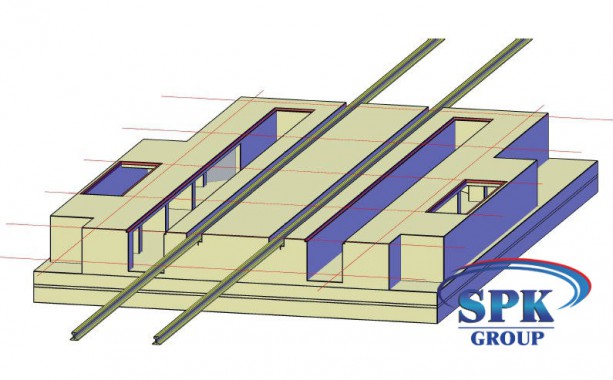

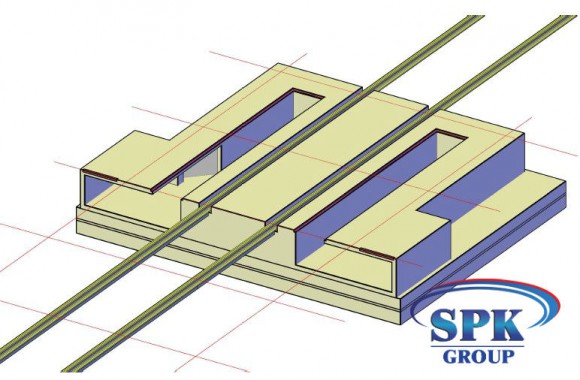

Характеристика вытяжки

Число каналов

2 канала

одна яма смотровая

Размер канала

14.924х768 mm/ каждый канал

Ряды решеток

два

Материал

стальные полосы, имеющие плоской формы и арматура из стали толщиной 10мм



Описание покрытия

оцинкованное

Максимальная нагрузка

1.0 т/м.кв

Характеристики кабины

Конструкция

силовой каркас

Сталь в конструкции

+

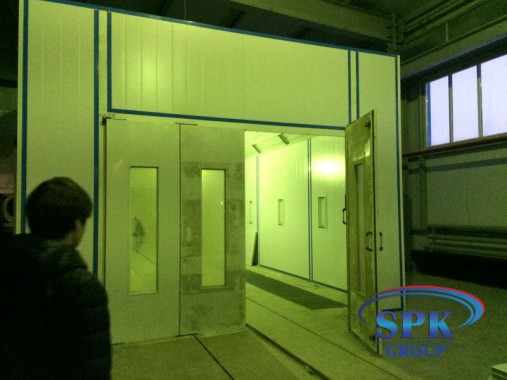

Характеристики основной двери

Количество

две шт.

Размеры ворот

4.000х2.500 (ШВ)

Исполнение

Из стали оцинкованная

Разделение оск

Разделение есть

Структура окон

Форма прямоугольная

Уплотнение окна

Теплоизоляционная резина

Характеристики стенных панелей

Толщина панели/стали в каждой панели

60 мм/ 0.6 мм

Наполнитель

Вата минеральная, не горит и с пропиткой антисептиком

Плотность заполнения (в кг/м 3)

112.0

Характеристики сервисной двери

Количество

две сервисные двери

Размеры

80*2000 (ШВ)

Описание двери

Дверь выхлопная

Окно в сервисной двери

Уплотнено термоизоляционной резиной, имеет прямоугольную форму.

Характеристики крыши

Форма

Крыша прямая

Стальная конструкция крыши

Стальной силовой каркас

Описание каркаса потолка с фильтрами

Каркас из стали D8

Описание покрытия каркаса

Порошковая окраска

Материал

Стальной лист

Потолочные фильтры

SP - 600G

Характеристики системы освещения

Свет вверху (45 гр-в.)

20 плафонов на 4 лампы

исполнение  взрывозащищенное  (ЕХ)

Каркас для  крепления светильников камеры

Стальной каркас

Свет внизу (встраивается в панели)

12 плафонов на 2 лампы

исполнение  взрывозащищенное  (ЕХ)

Выпрямитель

На 2 лампы 1 действие

Характеристики гр. притока и вытяжки

Размещение генератора

По правой, по левой сторонам

Конструкция генераторной группы

Из стали, в квадратной форме

Исполнение каркаса

Из теплоизоляционных панелей

Поток воздуха регулируются

Заслонка автомат.

Генераторы приточные

две шт.

Генераторы вытяжные

две шт.

В притоке воздух направляется

В вытяжке воздух направляется

Приточный двойной вентилятор



Вытяжной двойной вентилятор



Взрыво-искроозащищенное исполнение (ЕХ)

Взрыво-искроозащищенное исполнение (ЕХ)

Зн. мощности: 2х4кВт

Зн. мощности:  5.5кВт

Производительность:      42.000  м.куб/

ч

Производительность:      42.000 м.куб/

ч

Знач. давления 760Па.

Знач.давления  731Па.

Регулировка притока

Заслонкой автоматич.

Регулировка вытяжки

Ручной заслонкой

Характеристики тепловой системы

Подогрев

Способы: горелки: дизельная, газовая.

Телпообменник: паровой, водяной. Электротен.



Число теплообменников



2 шт.

Модель

Мощность горелки

402 кВт

расход от 6 до 18 л/час

Конструкция

Мультицикл; антивзрывчатое отверстие

Характеристики фильтрационной системы

Описание фильтра в притоке

1. Основной карманчатый фильтр

2. Потолочный фильтр

Описание фильтра в вытяжке

1. стекловолоконный

2. предварительный

Описание системы пожаротушения в автомат. режиме

Модель

Буран 50КД

Режим срабатывания

автоматический

Тушение

порошковый способ

Характеристики системы  IP 65,  контролирующей технологические режимы

Описание управляющей панели

режим окраски; распыление  возрастающее температурное; режим сушки, контроль  времени сушки; индикатор отказа; термостат;  выключатель света, метр часов; выключатель электропитания; чрезвычайная остановка;



 Способ управления

Реле




Характеристики эл/питания

для двигателя

3х 380 Вт/ 50Гц

для осветит. системы

220 Вт/ 50 Гц

Мощность 7 - 29кВт
