Окрасочно сушильная камера для сварных металлоконструкций SPK 12x5x5

Окрасочно сушильная камера для сварных металлоконструкций SPK 12x5x5
Окрасочно сушильная камера для сварных металлоконструкций SPK 12x5x5
Окрасочно сушильная камера для сварных металлоконструкций SPK 12x5x5
Окрасочно сушильная камера для сварных металлоконструкций SPK 12x5x5

Специфика оборудования

 Размеры
Внутренние размеры, мм  12000х5000х5000  Внешние размеры, мм  12144х7400х5400
Поток воздуха С направлением - сверху вниз Вытяжка  Проходит через канал
 Напольные решетки или боковая вытязка
Кол-во решеток 3 ряда Материал решеток  Сталь
Покрытие решеток Оцинковка Макс. усилие

1400 кг/м2

 Кабина окрасочно сушильной камеры
Форма кабины Прямая Конструкция из стали Есть
 Въездные двери
Число дверей Ворот, 1 шт. Габариты дверей (ШхВ) 4000х3500
Конструкция ворот Распашные
 Стенные панели в камере
Толщ. панели 80 мм Структура панелей С двух сторон панель обшивается стальными пластинами с заполнением теплоизоляционной пеной

Заполнение панелей

Минеральная вата Толщина пластин из стали, мм 0,5
Плотность заполнения, г/м3 160 Конструкция дверных окон Окна овальной формы с теплоизоляционной резиной
 Сервисная дверь
Габариты (ШхВ) 800х200 Количество, шт.  2
Расположение Справа Форма дверных окон Овальные окна + теплоизоляционная резина
 Крыша покрасочной камеры

Форма

Прямая Материал Оцинкованные стальные пластины
Материал каркаса Сталь D8

Наличие стальной конструкции

Есть
Исполнение панелей крыши Минеральная вата Потолочные фильтры Модель фильтров SP-600G
 Оборудование
Верхнее освещение 16 плафонов х 4 лампы = 64 ламп, 36 Вт Каркас для крепления светильников Материал - сталь
Нижнее освещение 20 плафонов х 4 лампы = 80 ламп, 36 Вт Направление света Горизонтальное рассеивание
Положение генераторов С 2-х сторон Конструкция генераторной группы Стальная, форма квадратная
Исполнение каркаса групп притока и вытяжки Каркас группы вытяжки, как и каркас группы приточных фильтров выполняется из Rock Wool панелей Управление воздушными потоками Пневматической заслонкой
Количество генераторных групп притока, шт. 2 Количество генераторных групп, шт. 2

Характеристики вентилятора притока







Центробежный вентилятор 2-ного действия
Характеристики вытяжного вентилятора


Центробежный вентилятор 2-ого действия
Модель вентилятора Siemens 4.2L Модель Siemens-450-H
Мощность 2х4 кВт Мощность 1х5,5 кВт
Производительность 52000 м3 Производительность 52000 м3
Давление 726 Па Давление 710 Па
 Подогрев воздуха
Горелка

- Газовая

- Дизельная

- Паровой / водяной калорифер

- Электро

Количество горелок, шт. 2
Модель RS5 Производительность
Мощность 350 кВт*2
 Фильтрация воздуха
Параметры фильтра притока Основной фильтр карманной формы, а также потолочный фильтр  Параметры фильтра вытяжки Стекловолоконный + угольный фильтры
 Контроль и управление
Способ управления Реле
Панель управления

Режимы и переключатели: окрашивание; нарастающее тепловое распыление; сушка с регулятором времени

Выключатели: освещения, питания; индикатор отказа; термостат; часовой метр; чрезвычайная остановка, а также температурный ограничитель.

Питание
Двигателя 380 Вт х 350 Гц Освещения 220 Вт и 50 Гц
Общая мощность 33.0 кВт
Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 12000x5000x5000
Внешние габариты (ДхВхШ) : 12144x7400x5400

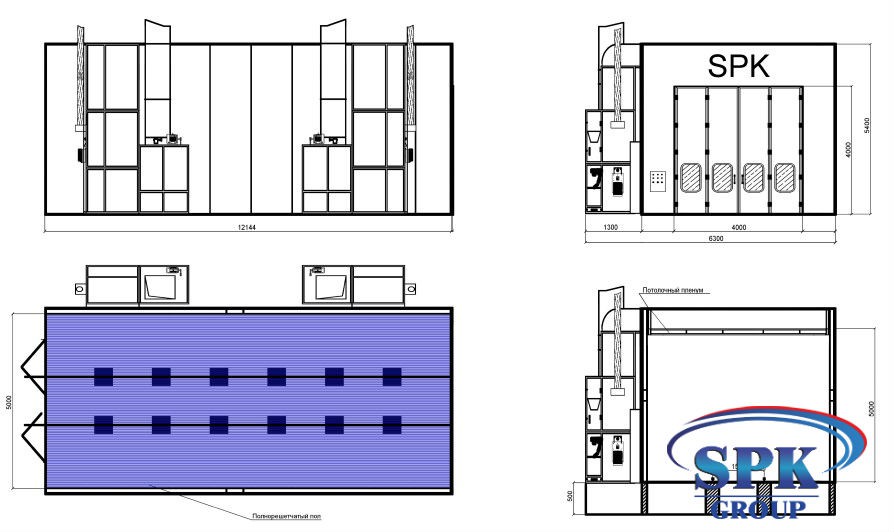

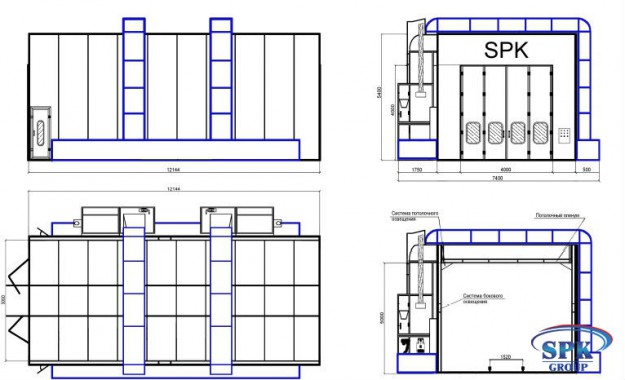

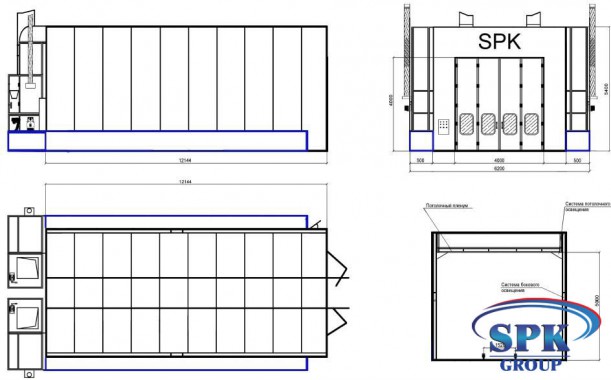

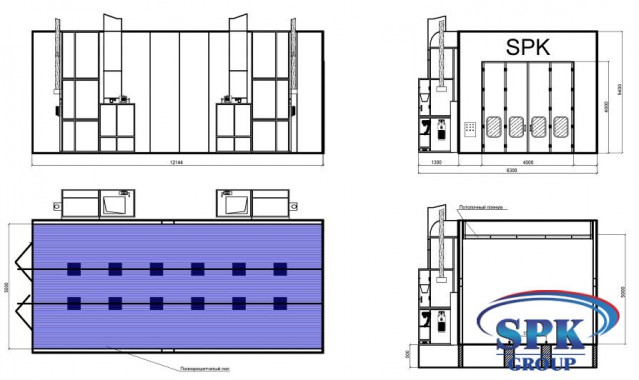

Габариты ОСК
