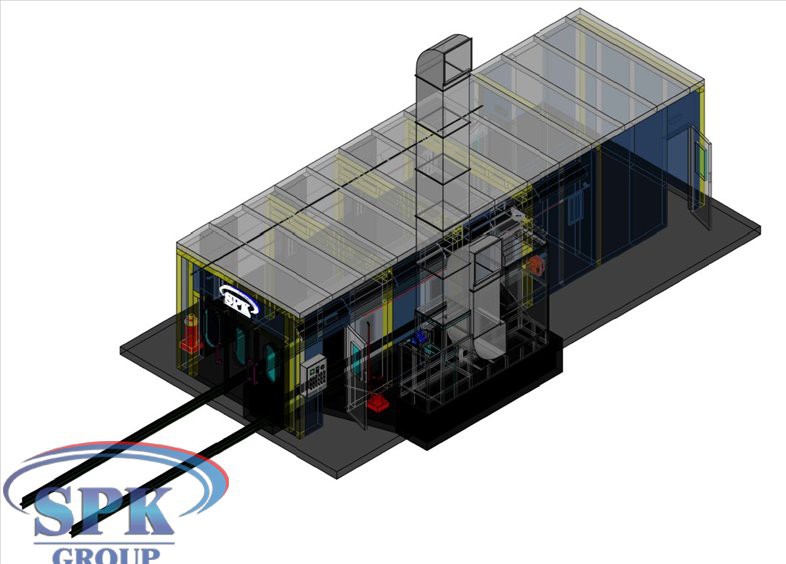

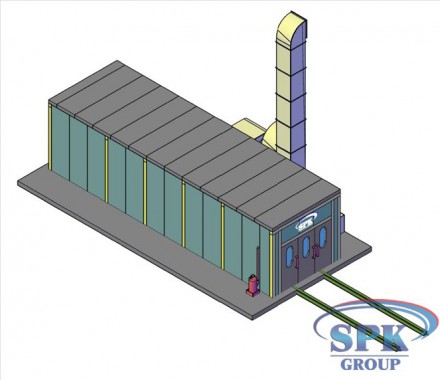

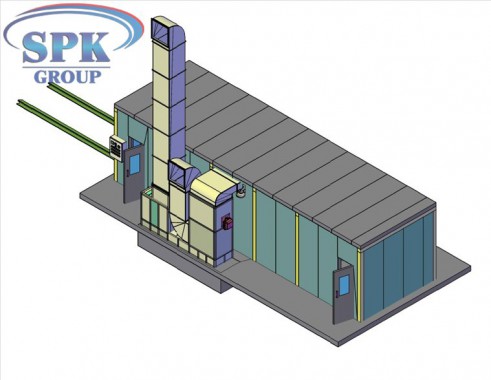

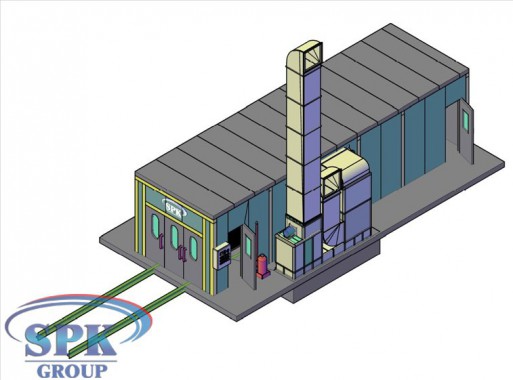

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА ТУПИКОВОГО ТИПА SPK-13.4.4

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

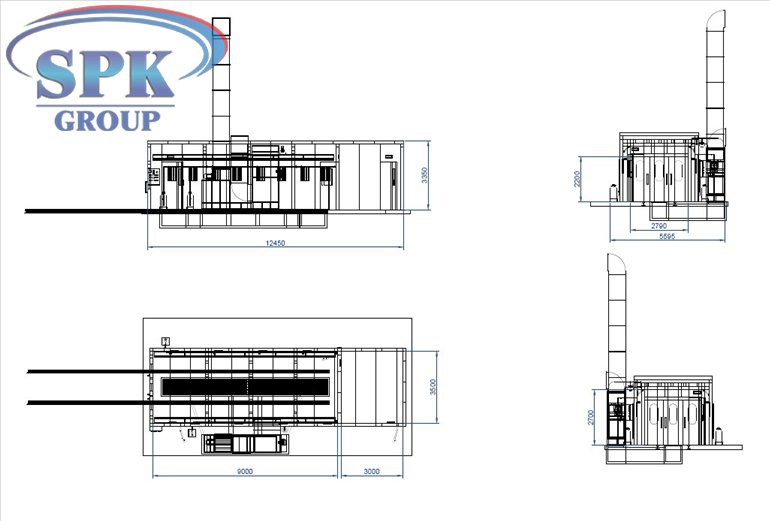

Габариты ОСК
Внешние габариты (ДхВхШ) 12450x5595x3350
Внутренние габариты камеры (ДхВхШ) 12000х3500х2700
Канал

Размеры

Секции

2

Размеры внутренние (ДхШхВ):

12000х3500х2700 mm

Внешние размеры:

12450x5595x3350 mm

Поток воздуха имеет направление

вниз

Размещение вытяжки

Через стены

Вытяжка

Число каналов

две шт.

Размер канала (ДхШ)

9000х700 mm

Ряды

два ряда

Материал решеток

Плоские, пластиковые

Покрытие решеток

Пластик

Максимальная нагрузка

-

Описание кабины

Описание конструкции

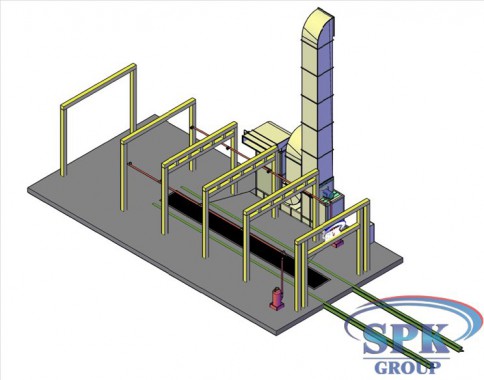

Силовой каркас

Наличие конструкции стальной

+

Дверь главная

Тип

Распашные-секционные ворота



Количество

1 шт.

Просвет ворот

2790х2200 (ШхВ)

Материал

Алюминий, ПВХ

Структура окон

Вертикальное окно в каждой ламели

Уплотнение

Теплоизоляционная резина

Описание панелей стен

Толщина панелей/ стали в панели

150 мм/ 0.6 мм

Описание наполнителя

Вата минеральная на основе базальтового волокна

Характеристики наполнителя

Пропитка антисептиком, негорючий

Плот-сть заполнения

32 кг/м³

Характеристики сервисных дверей

Число дверей

три сервисные двери

Габариты

800 х 2000 (ШВ)

Расположение

По обеим сторонам

Описание окна

Окно прямоугольной формы с проложенной теплоизоляционной резиной и скругленными углами

Характеристики крыши

Структура крыши

Из сэндвич-панелей, прямая форма

Стальная конструкция

Каркас стальной силовой

Описание материала панели крыши

Минеральная вата на основе базальтового волокна

Фильтры

SP - 600 G

Осветительная система камеры 710-1000 Люкс

Верх. свет (45 градусов)

10 плафона по периметру по 4 лампы

Материал каркаса

Стальной каркас

Нижний свет (встр. в стеновые панели)

10 плафонов по 2 лампы

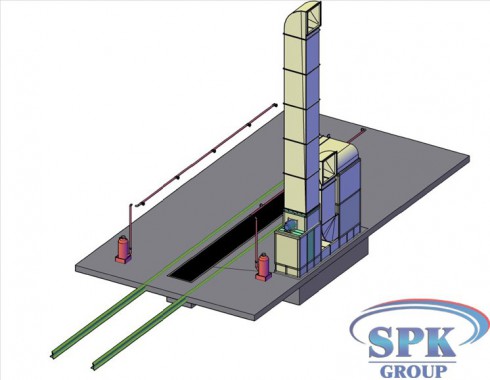

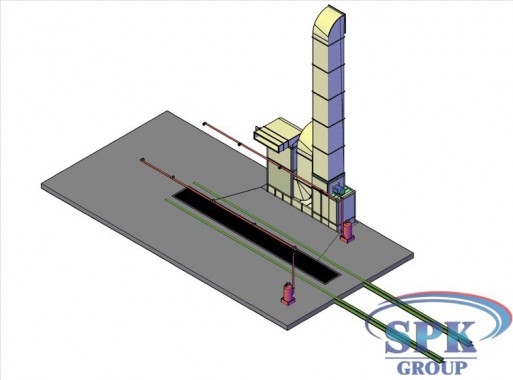

Характеристики приточно-вытяжной вентиляции (воздухообмен 120 крат в час)

Положение генератора

Левая сторона

Генераторная группа

Конструкция стальная квадратной формы

Обшивка

Панели

Воздушные потоки управляются

Автоматической заслонкой

Число генераторов притока

2 шт.

Число генераторов вытяжки

2

Направление приточного потока

вниз

Направление вытяжного потока

вверх

Характеристики вентилятора в группе приточной вентиляции

Siemens - Искро-взрывозащищенное исполнение (ЕХ)

Характеристики вентилятора в группе вытяжной вентиляции

Siemens - Искро-взрывозащищенное исполнение (ЕХ)

Знач. мощ-сти 5,5 кВт

Знач. мощ-сти 5,5 кВт

Значение произв-сти:      30.000 м³/ч

Значение произв-сти:      30.000 м³/ч

Давление 760 Па.

Давление 731Па. Ременной привод

Управление приточным потоком

Заслонка автомат.

Управление вытяжным потоком

Заслонка ручная

Тепловая система ОСК

Тепловой элемент

Дизельная горелка

Количество теплообменников

2 шт. (с рекуперацией 4 шт.)

Марка дизельных горелок

R5 либо R5G

Производительность горелок

220 кВт

Описание теплообменника

Мультицикл с антивзрывчатым отверстием

Значение мощности (без рекуператора)

220кВт

Значение мощности с рекуператором

140 кВт

Фильтрация камеры

Приточный фильтр

Главный фильтр карманный +

Потолочный фильтр

Характеристики вытяжного фильтра

Включает в конструкцию фильтры: угольный и стекловолоконный

IP 65 Контроль технологических режимов

Управляющий элемент

Контроллер реле



Панель управления

Окраска, распыление температурное при нарастании, сушка до 60 град. регулирование времени сушки, индикатор отказа, выключатели освещения, питания, термостат, аварийная остановка

Электропитание

Эл/питание двигателя

3 х 380 Вт / 50Гц

Питание системы освещения

220 Вт / 50Гц

Общ. мощность 26 кВт
