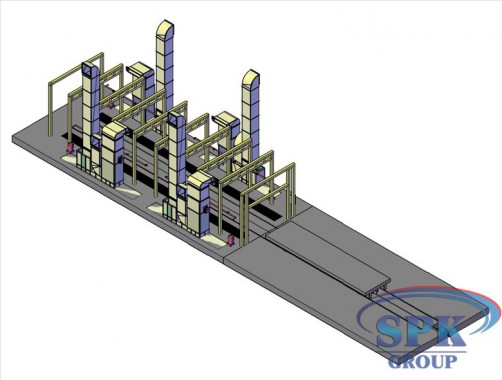

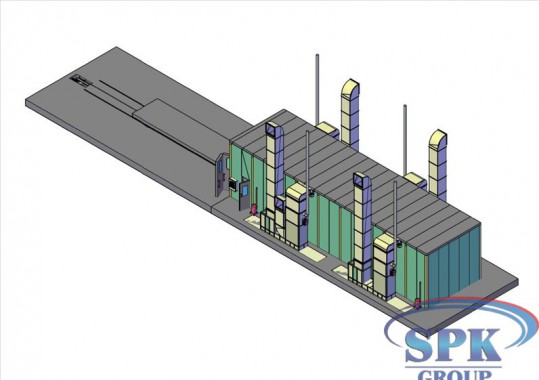

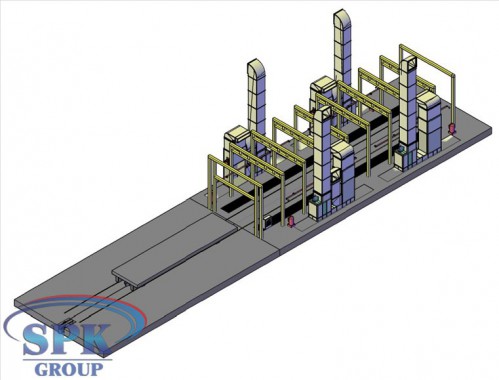

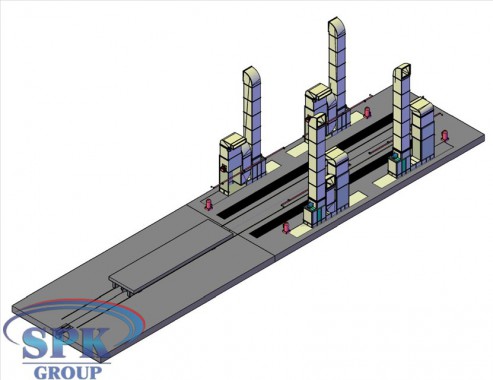

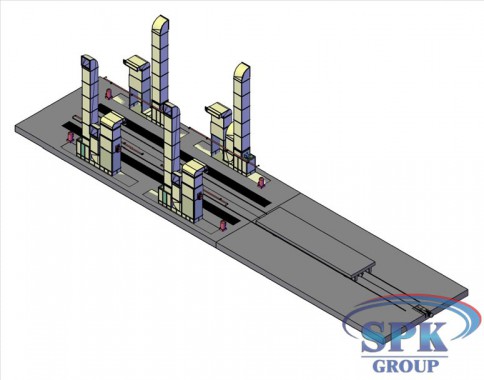

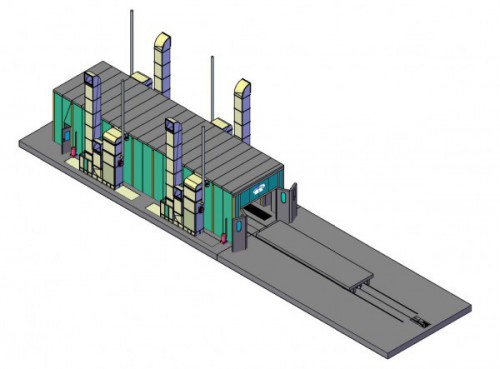

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА ТУПИКОВОГО ТИПА SPK-19.5.4

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

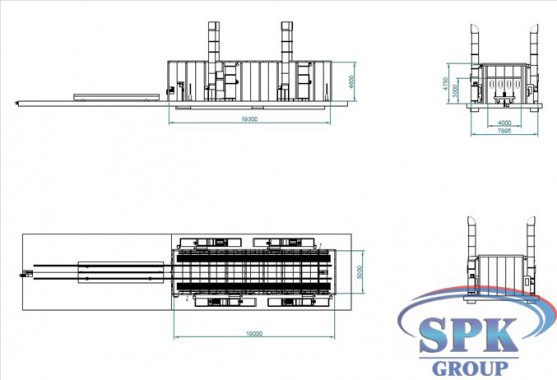

Габариты ОСК
Внешние габариты (ДхВхШ) 19300x7895x4750
Внутренние габариты камеры (ДхВхШ) 19000х5000х4000
Канал

Габариты

Число секций

2

Внутренние размеры, мм (ДШВ):

19000х5000х4000

Внешние размеры, мм:

19300x7895x4750

Направление потока воздушного в ОСК

Исходит сверху вниз

Расположение вытяжки

Через стены

Характеристики вытяжки

Каналы

2 шт.

Размер канала (ДШ)

17.000х700 mm

Колич-во решеток

два ряда



Конструкция решеток

В конструкцию входят: полосы стальные плоские и 10-ти мм скрученная арматура, выполненная из стали

Покрытие

Пластик

Максим. значение нагрузки на 1 решетку

2000 кг/ м2

Описание кабины

Описание конструкции кабины

Каркас силовой

Стальная конструкция кабины

+

Характеристики главной двери

Тип

Распашные-секционные ворота



Количество, шт.

1

Просвет ворот

4.000х3.000 (ШхВ)

Материал

Алюминий, ПВХ

Структура окон

Вертикальное окно

Уплотнение  в каждом окне

Теплоизоляционной резиной

Описание стеновых панелей

Толщ. панели

100мм.

Толщ. стали в панели

0,6мм

Наполнитель в каждой панели

Вата минеральная на осн. базальтового волокна

Характеристики наполнителя

Пропитан антисептиком и не горючий

Плотность (кг/м³)

32

Характеристики сервисной двери

Число дверей

2 шт.

Габариты двери

800*2.000 (ШВ)

Расположение

Слева и справа

Характеристики окна

Имеет форму прямоугольника и скругленные углы. Проложено теплоизоляционной резиной

Крыша

Характеристика

Сэндвич-панели, прямая

Конструкция стальная

Каркас стальной силовой

Исполнение панели крыши

Вата минер. на осн. базальтового волокна

Описание модели фильтров потолка

SP-600G

Описание осветительной системы 710-1000 Люкс

Описание верхнего света (45 градусов)

20 плафонов по периметру в каждом по четыре лампы

Каркас крепления светильников

стальной

Описание света нижнего (в стеновых панелях)

20 плафонов х 2 лампы

Описание притока и вытяжки (с воздухообменом 120 крат/ ч)

Размещение генератора

Слева

Описание конструкции генераторной группы

Конструкция квадратная, вылитая из стали

Обшивка приточно-вытяжных групп



Каркас приточно-вытяжной гр. состоит из панелей

Способ регулирования потоков воздуха

Заслонка, работающая в автоматическом режиме

Генераторы притока

4  шт.

Число генераторов вытяжки

4  шт.

Воздух в притоке направлен

Сверху вниз

Воздух в вытяжке направлен

Вверх

Характеристики 2-ного центробежного  вентилятора в приточной группе



Siemens - Искро-взрывозащищенное исполнение (ЕХ)

Характеристики центробежного 2-ного вентилятора в вытяжной гр.

Siemens - Искро-взрывозащищенное исполнение (ЕХ)

Мощность данного вентилятора - 5,5 кВт

Мощность данного вентилятора - 5,5 кВт

Производительность данного вентилятора -       18 000 м³/час

Производительность данного вентилятора -       18 000 м куб/час

Значение давления - 760Па

Давление 731Па. Ременной привод

Управление притоком воздуха

Заслонка автомат.

Управление вытяжным потоком воздуха

Ручная заслонка

Система тепловая

Способ отопления

Горелка дизельная

Число теплообменников

2 шт. (с рекуперацией 4 шт.)

Модель дизельных горелок

R5/ R5G

Значение производительности горелок

440 кВт

Конструкция теплообменника

антивзрывчатое отверстие и мультицикл

Мощ-сть (без рекуператора)

440кВт

Мощ-сть с рекуператором

280кВт

Фильтрационная система

Фильтр притока

Фильтр основной карманной формы и фильтр потолка

Вытяжной фильтр

Угольный+стекловолоконный фильтры

IP 65 контроль и управление технологическими режимами

Управление

Управляющий элемент - реле контроллер



Управляющая панель

Режимы на панели - окрашивание, тепловое распыление нарастающее, сушка до 60-и гр, регулирование времени сушки, выключатели питания и освещения, метр часов, индикатор отказа

Питание

Пит. двигателя (Вт/ Гц)

3 х380 / 50

Пит. освещения (Вт/ Гц)

220 и 50

Мощность совокупная 47 кВт
