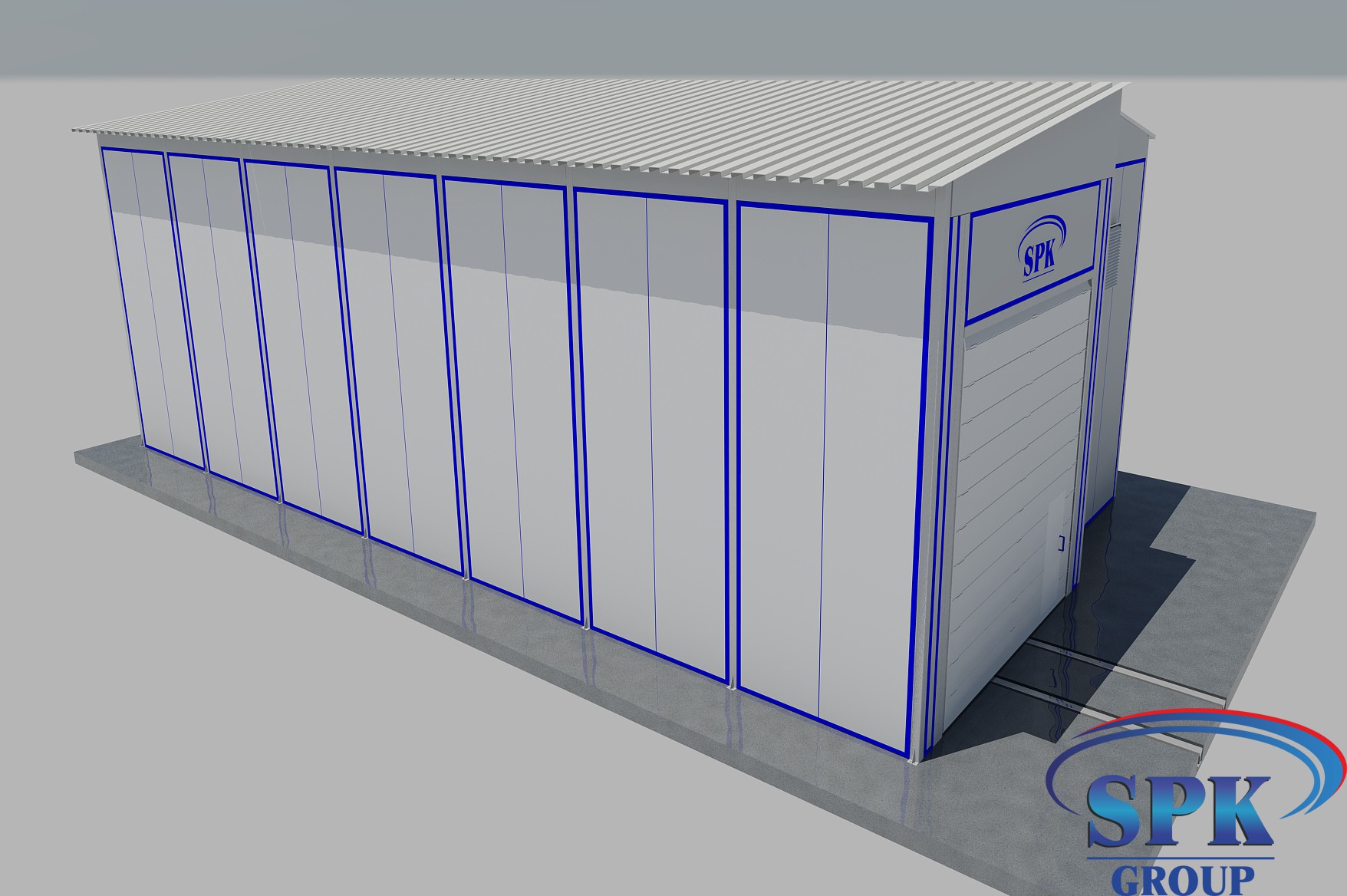

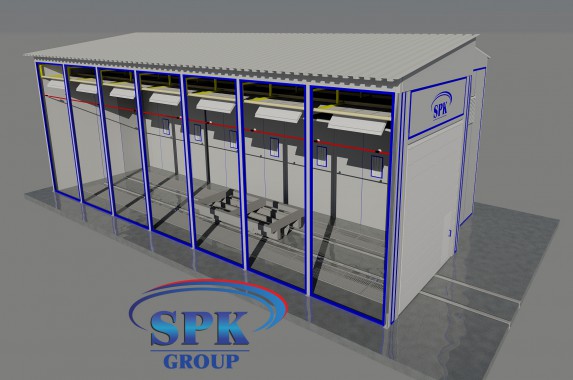

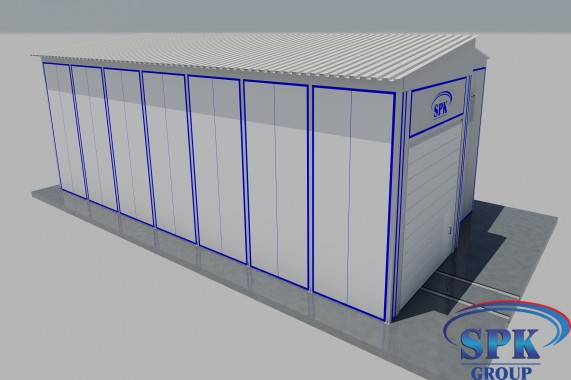

Уличная покрасочно-сушильная камера для металлоконструкций SPK-15.5.5

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

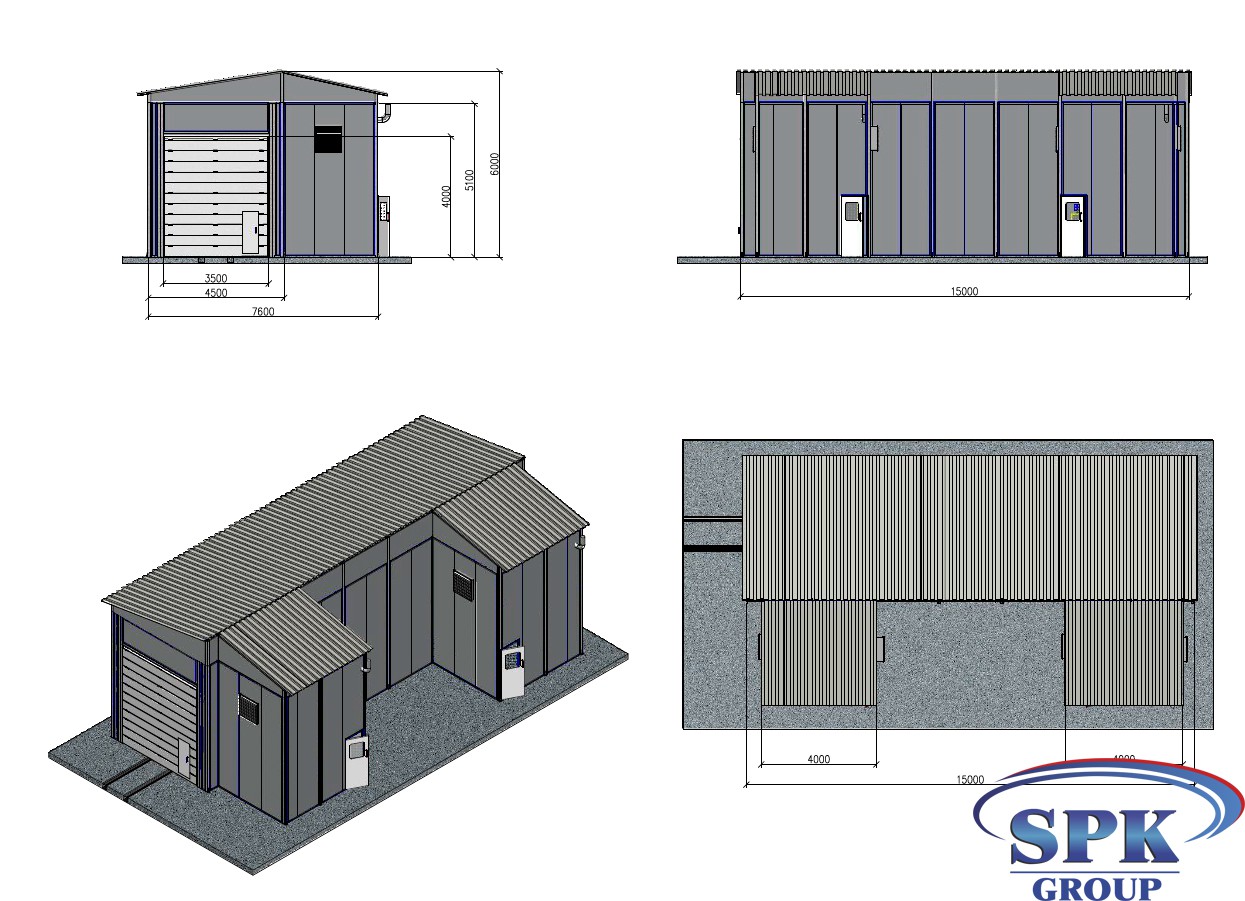

Габариты ОСК
Внешние габариты (ДхВхШ) 15000x7600x6000 mm с учетом уличного исполнения
Внутренние габариты камеры (ДхВхШ) 14800х4300х4500 mm
Канал

Назначение камеры

Покрасочная тупиковая камера в уличном исполнении SPK предназначается для подготовки металлоконструкций к окраске, а также нанесения на эти конструкции лакокрасочных покрытий, также сушки при повышенной температуре.

 Комплектация камеры окраски комплектной поставки:

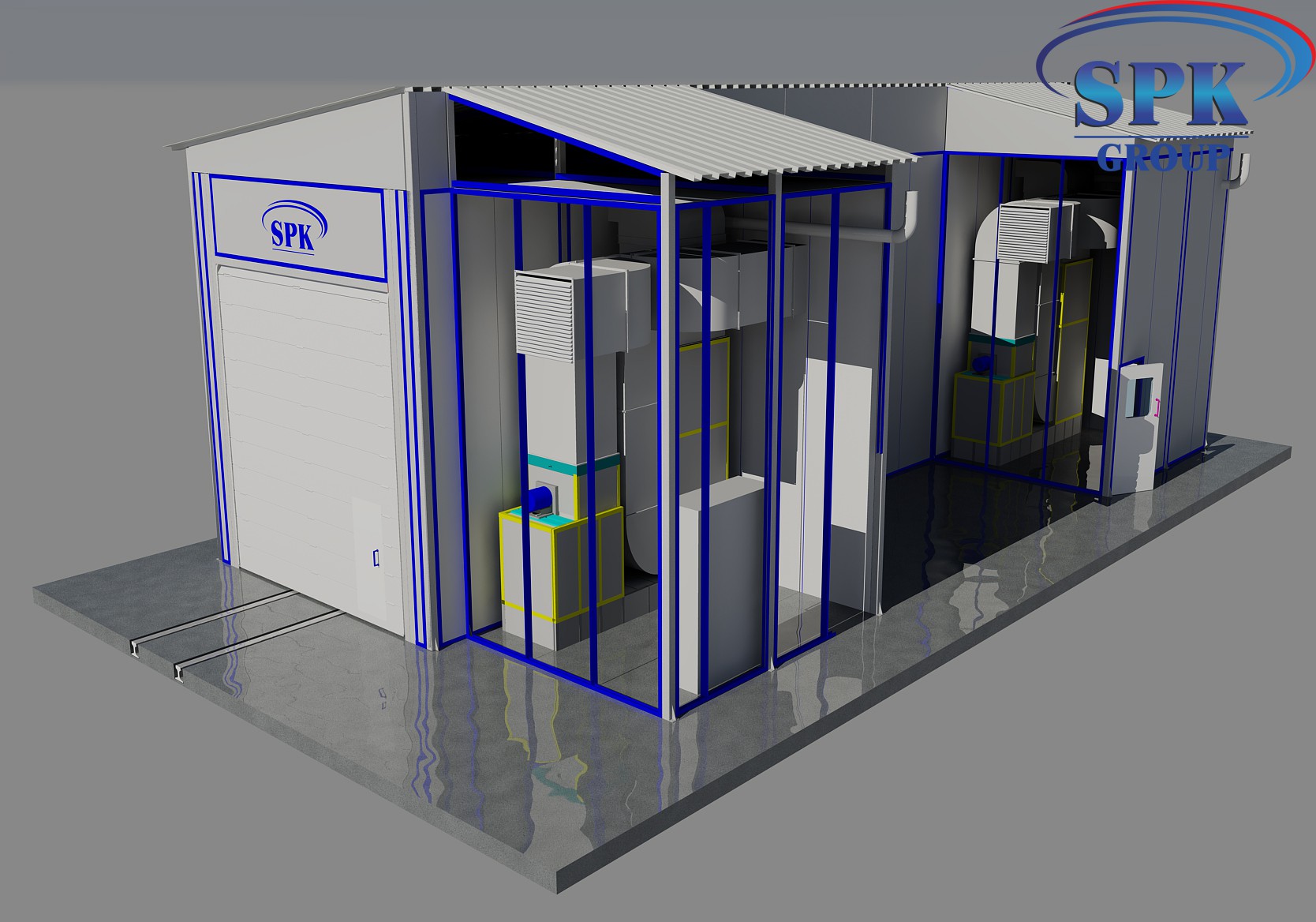

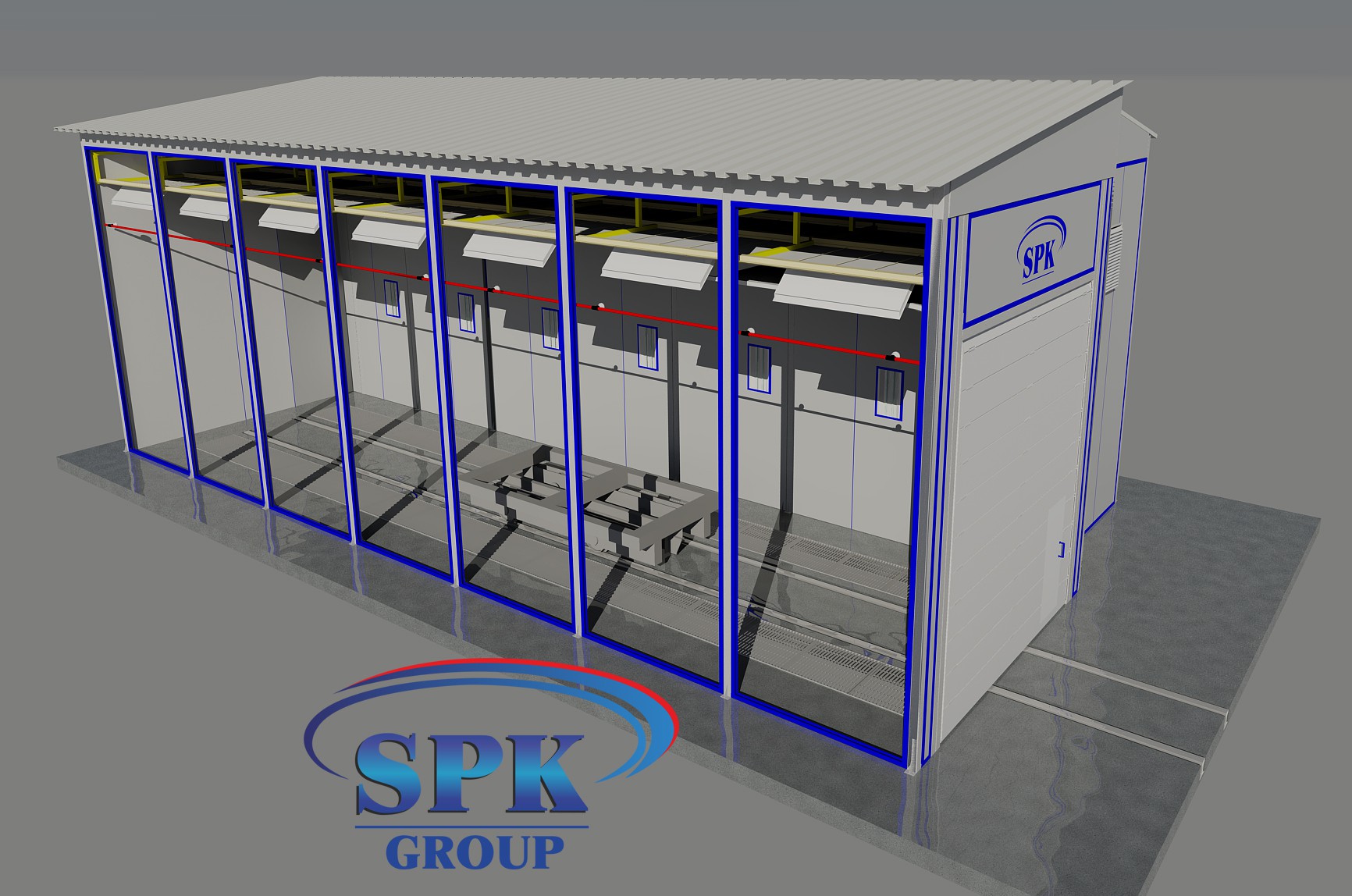

Кабина камеры. Данная покрасочная камера состоит из металлокаркаса сэндвич панелей. Камера оснащается 1 подъемно-секционными воротами и 3-мя сервисными дверями. Вентиляционная приточно-вытяжная система внутреннего исполнения с нижним отводом воздуха. Группы притока и вытяжки регулируют воздушные входящие и выходящие потоки.

Агрегаты подготовки воздуха во внутреннем исполнении на природном газе. Система фильтрации воздуха, как поступающего из атмосферы для очистки от пыли, так и отводимого для очистки от газообразных, а также твердых примесей, которые остаются в воздухе внутри камеры после технологических процессов окраски.

Система освещения с верхним, боковым, нижним светом по длине камеры.

Система для контроля технологических режимов.

Автоматическая система пожаротушения, пожарная сигнализация, имеющая вывод на пульт.

Размеры







Количество секций

1





Внутренние         размеры (ДхШхВ):

14800х4300х4500 mm

Внешние размеры:

15000x7600x6000 mm с учетом уличного исполнения

Поток воздуха

Нисходящий поток

Вытяжка

Через    напольные решетки

Вытяжка







Количество каналов

2

Размер канала (ДхШ)

14000х780

Количество решеток

28

Материал решеток

плоские    стальные полосы+10mm скрученная стальная арматура

Покрытие решеток

Оцинкованное

Максимальная нагрузка

800 кг/м2

Кабина.







Конструкция

Силовой каркас

Наличие   стальной конструкции

Да

Главная дверь.







Тип

Подъемно-секционные ворота с электроприводом



Количество

1 шт.

Просвет ворот

3500х4000 (ШхВ)

Материал

Сталь





Стеновые панели.







Толщина панели

100 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе    базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

100-110 кг/м³

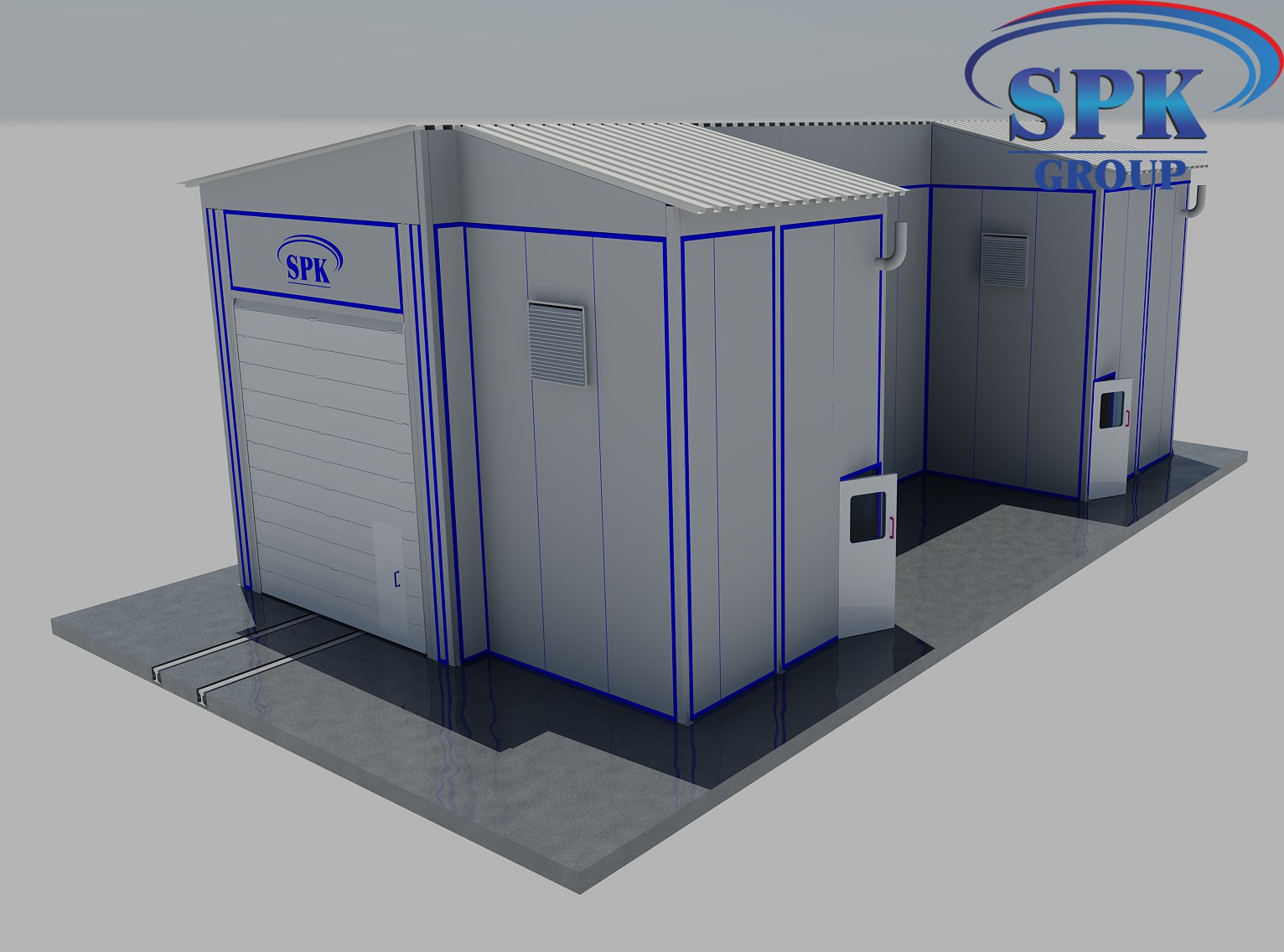

Сервисная дверь







Количество дверей

3 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

В  боковой  стене,  в воротах

Структура окна

Прямоугольное окно со     скругленными углами            и теплоизоляционной резиной

Крыша.





____________________

Структура

Прямая, сэндвич панели

Наличие   стальной конструкции

Стальной   силовой каркас

Материал панели крыши

Минеральная вата на основе    базальтового волокна

Потолочные фильтры

SP-600G

Освещение 800-1000 Люкс







Верхний свет (45 градусов)

16    плафонов    по периметру по 4 лампы

Каркас    крепления светильников

Стальной каркас

Боковой свет встроенный в стены

16 плафонов по 4 лампы

Каркас    крепления светильников

Стальной каркас

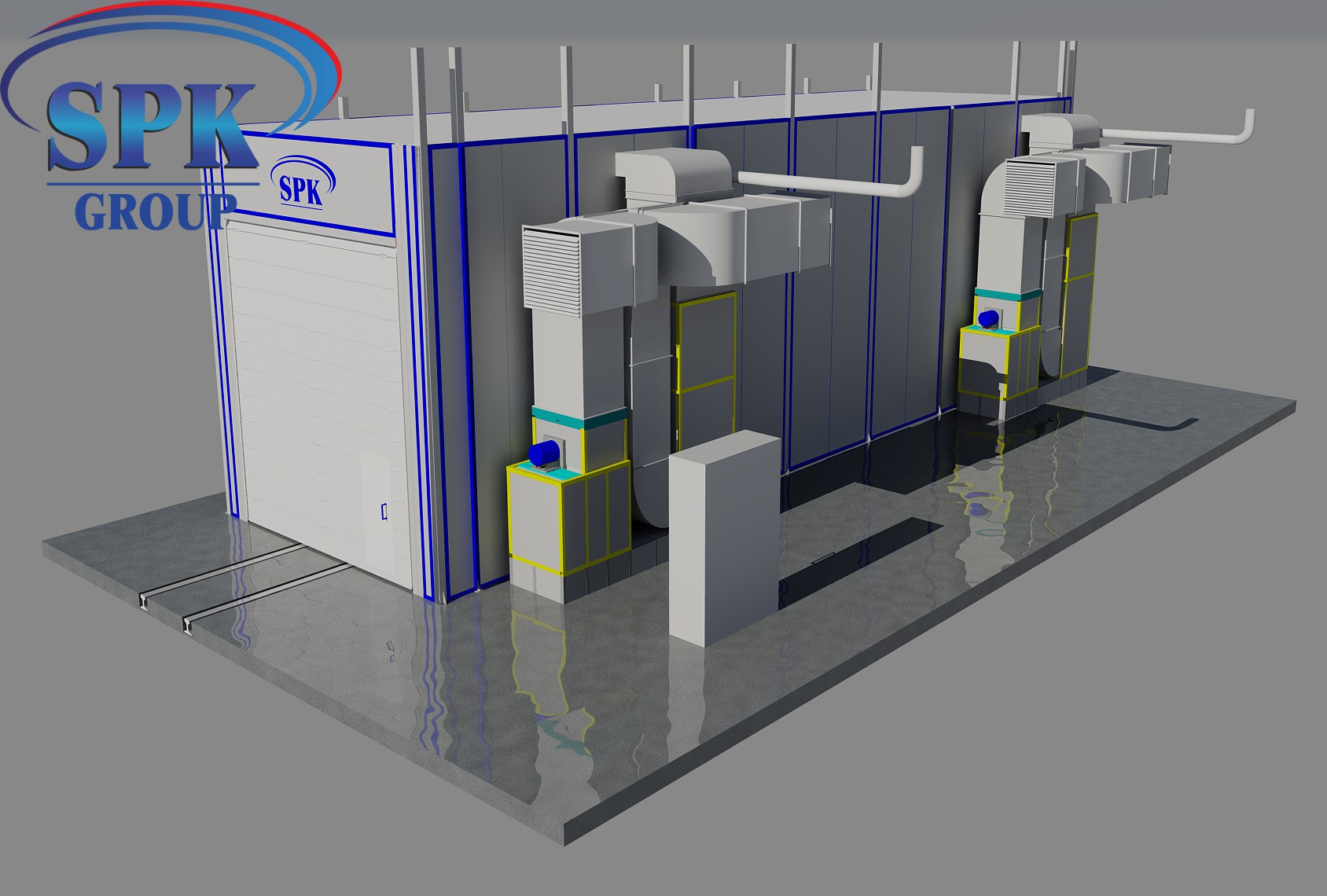

Группы притока и вытяжки







Положение генератора

Сбоку

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество      генераторов притока

2 генератора

Количество генераторов вытяжки

2 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Модель вентилятора притока

Центробежный вентилятор

Модель   вытяжного вентилятора

Центробежный вентилятор



7,5 кВт



7,5 кВт



Производительность общая :   23 000 м³/ч



Производительность общая :    23 000 м³/ч



Давление 690 Па.



Давление 690 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным   потоком

Инверторный привод электродвигателя
