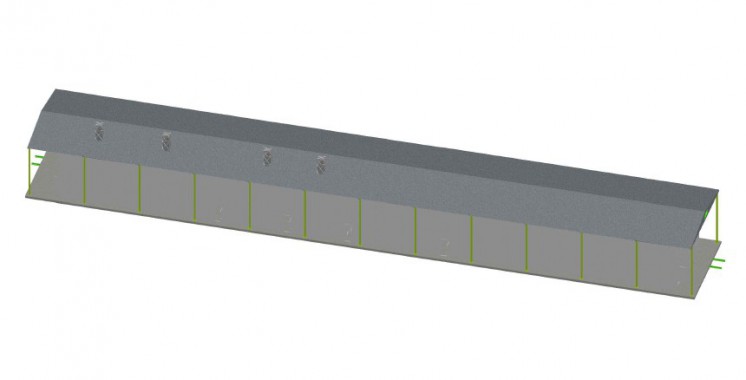

Камера для подготовки и окраски калийных вагонов Уличного исполнения SPK-70.7.6

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

Габариты ОСК
Канал

  Спецификация оборудования №1. Помещение предварительной сушки.

Размеры помещения предварительной сушки

Внутренние размеры

16000x5000х6000mm

Внешние размеры

16240x5240x6240mm

Расположение вытяжки

боковая

Поток воздуха

нисходящий сверху

Кабина. В уличном исполнении

Конструкция кабины

силовой каркас

Конструкция, выполненная из стали

v

Главная дверь. В уличном исполнении

Кол-во

2 шт.

Размер ворот

4500 х 5500 (Ш х В)

Материал выполнения

Сталь оцинкованная

Разделение камеры

--

Окна

-

Уплотнитель

теплоизоляционная резина

Стеновые панели. В уличном исполнении

Толщина панели (в мм)

80

Толщина стали (в mm)

0.6

Наполнитель

Минерал. вата

Св-ва наполнителя

Негорючий, пропитанный антисептиком

Плотность заполнения

112.0 кг / куб м





Дверь сервисная

Количество, шт.

три

Размер, (ШхВ)

800 х 2000

Вид

выхлопная

Форма окна

Овальной формы, с уплотнением термоизоляционной резиной

Крыша. В уличном исполнении

Структура

Прямая, сендвич панели 80 мм.

Наличие стальной конструкции

силовой каркас, выполненный из стали

Конструкция каркаса потолка

Каркас из стали

Панели крыши

Из минеральной ваты

Покрытие каркаса

+





Освещение

Верхний свет

8 плафонов

Каркас крепления светильников

Стальной

Защита от дроби

специализированное стекло

Проводка

металлорукав

Группа нагрева и циркуляции воздуха с осушителем уличного исполнения

Положение генератора

По левой стороне

Структура генераторной группы

Квадратная конструкция выполняется  из стали в форме квадрата

Обшивка группы

Каркас группы вытяжных фильтров и притока из теплоизоляционных панелей

Регулировка воздушных потоков

Автоматическая заслонка

Количество генераторов нагрева и циркуляции

1 генератор

Количество осушителей

1 шт.

Направление потока воздуха притока

вниз

Направление потока воздуха в вытяжной группе

 боковое

Модель циркуляционного вентилятора

Центробежный 2-ной вентилятор пр-ва Siemens 2х5,5 кВт

Производительность:  40 000 м³/час



Управление притоком воздуха

С использованием автоматической заслонки

Управление вытяжным потоком воздуха

С использованием автоматической заслонки

Тепловая система данной камеры

Виды горелок

 Электричество или дизельная горелка

Количество 1 шт.

1 теплообменник

Питание

1.  двигателя

3 х 380 Вт

50Гц

2. освещения

-220 Вт

-50Гц

Мощность общая 36 кВт

             Расстояние от крыши камеры до навеса будет зашито профлистом, для защиты от снега.

           Спецификация оборудования №2. Дробеструйная камера.

Габариты дробеструйной камеры

Внутренние

18000x7000х6000 mm

Внешние

18240x7240x6240 mm

Поток воздуха

Направлен вниз

Вытяжка

Проходит ч/з пол

Вытяжка

Кол-ство каналов

2 канала

1 смотровая яма

Размер канала

Размер смотровой ямы

16000х770 mm/ канал

16600х1160х1600

Количество рядов решеток

3 шт.

Материал решеток

10-mm скрученная стальная арматура и стальные плоские полосы

Максимальная нагрузка

1000 кг/м.кв

Покрытие решеток

Оцинковка

Кабина. В уличном исполнении

Конструкция

силовой каркас

утепленные балки

Наличие стальной конструкции

Маневровое устройство

Да

Лебедка

Главная дверь. В уличном исполнении

Количество

2 шт.

Размер ворот

4500х5500 (Ш х В)

Исполнение

оцинкованная сталь

Разделение камеры

Отсут.

Окна в двери

нет

Уплотнение

теплоизоляционная резина

Защита стен от дроби

резиновое покрытие





Стеновые панели. В уличном исполнении

Толщина панели, мм

120 мм.

Толщина стали в панели

0.6 мм

Наполнитель

Минеральная вата

Свойства наполнителя

пропитан антисептиком, негорючий

Плотность заполнения

112 кг/куб м

Укрытие

Дробезащитный материал

Сервисная дверь

Число дверей

3

Размер дверей

800х2000 (Ш х В)

Вид двери

выхлопная

Структура двери

герметичная, с укрытием из резины

Крыша. В уличном исполнении

Структура

Прямая, сендвич-панели 100 мм толщиной

Наличие стальной конструкции

Стальной силовой каркас

Конструкция каркаса потолка

из стали

Покрытие каркаса

есть

Материал панели

Вата минерал.





Освещение камеры

Верхний свет

18 плафонов

Каркас крепления светильников

Сталь

Защита от дроби

специализированное стекло

Проводка

металлорукав

Группа подготовки и нагрева воздуха В уличном исполнении

Положение генератора

Слева

Конструкция генераторной группы из стали

Квадратная конструкция

Обшивка притока и вытяжной группы

Каркас группы вытяжки и притока -  из теплоизоляционных панелей

Регулировка потоков воздуха

Автоматической заслонкой

Кол-тво генераторов притока

2 шт.

Количество генераторов вытяжки

2 шт.

Направление потока воздуха притока

вниз

Направление потока воздуха в вытяжке

вверх

Вентилятор притока

Параметры центробежный 2ной вентилятор

Вытяжной вентилятор

Центробежный двойной вентилятор

Модель Siemens D

Модель  Siemens D

2х5,5 кВт - мощность

1х8,5кВт - мощность

Произ-ность:      30 000м³/час

Производительность:    30 000м³/час

780 Па Давление

726 Па Давление Ременной привод

Приток воздуха управляется

Автоматической заслонкой

Управление вытяжным потоком воздуха

Используя ручную заслонку

Система отопления данной камеры

Способ подогрева

 Дизельная, горелка; электричество

Число теплообменников.

1 шт.

Модель горелки

R5

Пр-ность горелки R5

260.000кКал в час

Конструкция теплообменника

Мультицикл +антивзрывчатое отверстие

Параметры системы фильтрации

Фильтр притока

Основной фильтр формы кармана;

Потолочный фильтр

Фильтр вытяжной группы

Стекловолоконный + угольный фильтры

Система регенерации дроби

Метод регенерации

сепаратор модель DBS-200 с вентилями дистанционного управления

Система подачи дроби

Напорные рукава Ø32мм, сопло вентури диам. 8 мм.

Рабочее давление

6-9 бар

Автоматика управления

контроллер

Фильтрация дроби

Бункер-накопитель 200 л. с фильтровальным ситом(размер ячеек сита 2 мм.)





Система сбора дроби

Пол скребковый

Скребковый пол оснащен грейферными скребками. Линейка сбора абразива размещена вдоль стен камеры. 1,12м  - ширина линейки. Высота пола сост. 180мм. Решетчатый настил пола. Пневматический привод скребков (на одну линейку).

Управление пневмоприводами

автоматическое, контроллер

Система автоматического микроклимата дробеструйной камеры

Автоматическое включение

3х 380 Вт

 50Гц

Действия в случае замерзания агрегатной группы

Разморозка системы фильтрации, разморозка льда в рекуператоре, устранение эффекта бани и удаление конденсата

Режимы работы

Режим сна:  +2 град. C

Перед работой:  +18 град. C

Аварийный: Разморозка

Максим.мощность 22 кВт



Питание

1.  двигателя

3 х 380 Вт

50Гц

2. освещения

220 Вт

50Гц

Общая мощность 42 кВт

            Расстояние от крыши камеры до навеса будет зашито профлистом, для защиты от снега.





           Ценовое предложение №2 по спецификации 2. Дробеструйная камера.

Наименование

Колич-во

Ед.-цы

Цена с НДС

(18%), р.

Сумма с НДС

(18%), р.

1

Дробеструйная камера проходного типа SPK-18x7x7 Россия (Поставка 70 дней)

1

шт.

12 950 000,00

12 950 000,00

2

Система  воздухоподготовки (2 точки подключения) Поставка 30 дней

1

шт.

215 000,00

опция

3

Система автоматического микроклимата дробеструйной камеры Поставка 40 дней

1

шт.

410 000,00

410 000,00

4

Система аварийного освещения. Поставка 40 дней

1

шт.

375 000,00

опция

5

Бетонные работы Монтаж 70 дней

1

шт.

3 329 000,00

3 329 000,00

6

Лифт площадки 3D DB Поставка 90 дней

2

шт.

1 593 000,00

3 186 000,00

7

Доставка оборудования

1

шт.

320 000,00

320 000,00

8

Монтаж оборудования. Монтаж 55 дней

1

шт.

789 000,00

789 000,00

Итого, включ. НДС(18%), р.

                                                                         20 984 000,00

           Спецификация оборудования №3. Окрасочная камера.

Размеры камеры окраски

Внутренние

36000x7000х6000mm

Внешние

36360x7240x6240mm

Поток воздуха

вниз

Вытяжка

через пол

Вытяжка

Кол-ство каналов

4 и

2 смотровые ямы

Размер канала

Размер смотровой ямы

16000х770 mm/1 канал

16600*1160*1600

Количество решеток

6 рядов решеток

Материал решеток

10-mm скрученная стальная арматура и стальные плоские полосы

Покрытие решеток

оцинкованное

Нагрузка max

1000 кг/м.кв

Кабина. В уличном исполнении

Конструкция

силовой каркас

утеплённые балки

Наличие стальной конструкции

Маневровое устройство

Да

Лебедка



Главная дверь. В уличном исполнении

Количество

3 шт.

Размеры ворот

4500х5500 (ШхВ)

Исполнение

оцинкованная сталь

Разделение камеры

да

Структура окон

нет

Уплотнение

теплоизоляционная резина

Стеновые панели. В уличном исполнении

Толщина панели

120 мм.

Толщина стали

0.6 мм

Наполнитель

Минеральная вата

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

112 кг/м.куб





Дверь сервисная

Количество, шт.

7

Размер дверей

800 х 2000 (Ш х В)

Вид двери

выхлопная

Структура окна

овальное, с уплотнением из термоизоляционной резины

Крыша. В уличном исполнении

Структура

Прямая, сэндвич панели 100 мм.

Наличие стальной конструкции

Стальной силовой каркас

Утепленные балки

Конструкция потолка с потолочными фильтрами

Каркас из стали D8

Покрытие каркаса

Есть, порошковая покраска

Панели крыши

вата минеральная

Фильтры потолочные

SP - 600G

Освещение оск

Верхний свет (45 градусов)

48 плафонов по 4 лампы = 192 лампы по 36Вт

Крепления светильников

На стальном каркасе

Нижний свет (встроенный в панели)

92 плафона по 2 лампы = 184 лампы по 18Вт





Выпрямитель

1 действие для 2 ламп





Группы притока и вытяжки (воздухообмен 120 крат/ч) Уличного исполнения

Положение генератора

Левая сторона

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнен из теплоизоляционных панелей

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

4 шт.

Количество генераторов вытяжки

4 шт.

Направление потока воздуха притока

вниз

Направление потока воздуха вытяжки

вверх

Модель вентилятора притока

Параметры Центробежного вентилятора двойного действия

Модель вытяжного вентилятора

Параметры Центробежного вентилятора двойного действия

Пр-ль Siemens

Пр-ль Siemens

2х5,5 кВт

1х10 кВт

Производительность:      212 000 м³/час

Производительность:    210 000 м³/ч

780 Па Давление

726 Па Давление

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Оборудован ручной заслонкой

Подогрев воздуха

Способ подогрева

 Дизельная горелка;

Количество 4 шт.

Рекуператор

4 шт.

Модель горелок

Производительность горелки

440 000 кКал/час х 4

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

Система автоматического микроклимата окрасочной камеры

Автоматическое включение

3х380 Вт/50Гц

Действия в случае замерзания агрегатной группы

Разморозка фильтровальной системы, разморозка льда в рекуператоре, устранение эффекта бани, удаление конденсата

Режимы работы

Режим сна:  +2 °C

Перед работой:  +18 °C

Аварийный: Разморозка

Максимальная мощность 50 кВт



Фильтрация в камере

Приточный фильтр

1. Основной фильтр карманной формы;

2. Потолочный фильтр

Фильтр вытяжки

Включает в себя фильтры: Стекловолоконный и угольный

Система перемещения маляров в покрасочном боксе

Лифт площадки

4 шт.

Питание

3х380 Вт

50Гц

Система автоматического пожаротушения

Модель

Буран 50

Срабатывание

автоматическое

Способ тушения

порошковый

Система контроля технологических режимов. IP 65

Управление

Реле контроллер



 Панель управления

Переключатели  и кнопки: - Окрашивание; - возрастающее температурное распыление; - сушка до 60-ти°С, -регулировка времени сушки; -выключатель освещения и индикатор отказа;-выключатель питания; -чрезвычайная остановка; -термостат; -метр часов



Питание

Питание двигателя

3 х 380 Вт

 50Гц

Питание освещения

220 Вт

 50Гц

Общая мощность 148 кВт





          Спецификация оборудования №4. Навес (укрытие).

Размеры навеса

Внешние размеры

78000x12400х7000mm

Антикоррозийное покрытие

да

Снеговая нагрузка

320 кг/кв.м

Ветровая нагрузка

38 кг//м2

Ветровые связи

да/4 шт.

Сейсмичностойкость

6 баллов



          Спецификация оборудования №5. Санитарно-бытовое помещение.

Размеры помещения

Внутренние размеры

6000x2800х4000mm

Внешние размеры

6240x3040x4100mm

Вытяжка

Количество каналов

1 шт.

Р-р канала

300х300mm/канал

Кабина. В уличном исполнении

Конструкция

силовой каркас

Наличие стальной конструкции

+

Бытовая часть

Санузел

3 шт.

Бытовые шкафчики

3 комплекта



          Спецификация оборудования №6. Краскоприготовление и мойка трафаретов.

Размеры помещения предварительной сушки

Внутренние размеры

6000x2800х4000mm

Внешние размеры

18240x5240x7240mm

Поток воздуха

нисходящий сбоку

Вытяжка

Верхняя

Вытяжка

Количество каналов

1 канал

Размер канала

500х300mm/канал

Кабина. В уличном исполнении

Конструкция

силовой каркас

Наличие стальной конструкции

+

Блок краскоприготовления и технологической мойки окрасочного оборудования

Способ промывки

полуавтоматический, ацетоновые растворители

Вентиляция

автоматическая с газоанализатором

Удаление растворителей

ручное, в специализированные ёмкости

         Расстояние от крыши помещения до навеса будет зашито профлистом, для защиты от снега.



         Спецификация оборудования №7. Компрессорная.

Размеры помещения предварительной сушки

Внутренние размеры

6000x2800х4000mm

Внешние размеры

18240x5240x7240mm

Вытяжка/приточка

Количество каналов вытяжки

1 канал

Размер канала

500х500mm/канал

Количество каналов приточки

1 канал

Размер канала

500х500mm/канал

Кабина. Уличное исполнение

Конструкция

силовой каркас

Наличие стальной конструкции

да

Характеристики компрессора

Модель

Inversys 160 Plus

Производительность

7,1-24,6 м³/мин

Макс. давление

10 бар

Тип

винтовой

Ресивер

300 л

Исполнение

вертикальное



Продукция
Наши преимущества:

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro
