Камера окраски уличного типа совмещенная с дробеструйной SPK 36

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

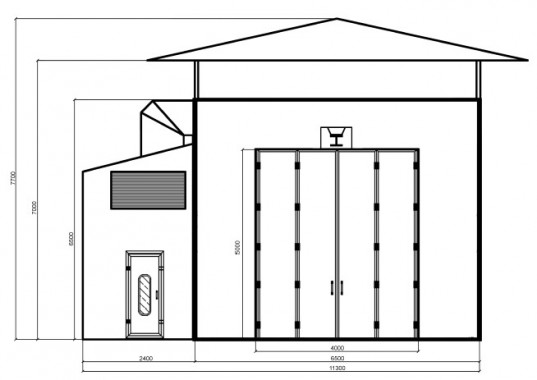

Габариты ОСК
Внешние габариты (ДхВхШ) 18400x11300x7700 мм
Внутренние габариты камеры (ДхВхШ) 18000x6500x6000 мм
Вытяжка через 2 канала в обеих камерах - итого 4 шт
Канал

Описание камеры окраски

Размеры

Внутренние размеры (mm)

18000x6500x6000

Система разделения камеры на два блока, каждый по 18 метров. 1 камера - покрасочная 2-ая дробеструйная

Внешние габариты

18400x11300x7700mm

ОСК

60000x7500x7700mm

Конструкция



Направление воздуха

К полу

Вытяжка

Через два канала в обеих камерах итого 4 шт

Боковая вытяжка

Кол-ство каналов

два канала

Размер канала

16200х760mm/канал

Кол-ство рядов решеток

два

Материал решеток

Сталь, плоские

Покрытие решеток

Оцинкованное

Наибольшая нагрузка (kg/m3)

1200

Кабина

Форма кабины

Выпуклая

Каркас

Силовой металлический каркас

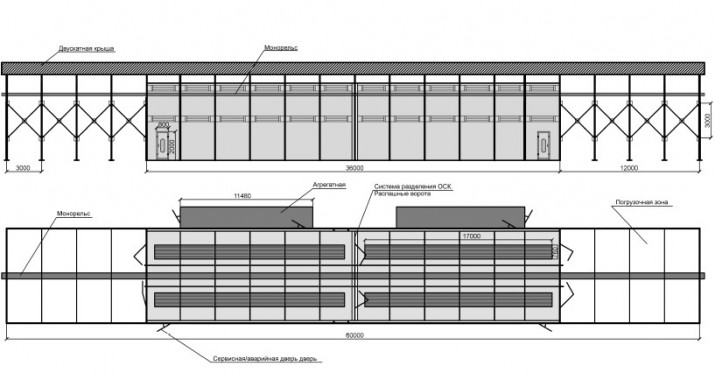

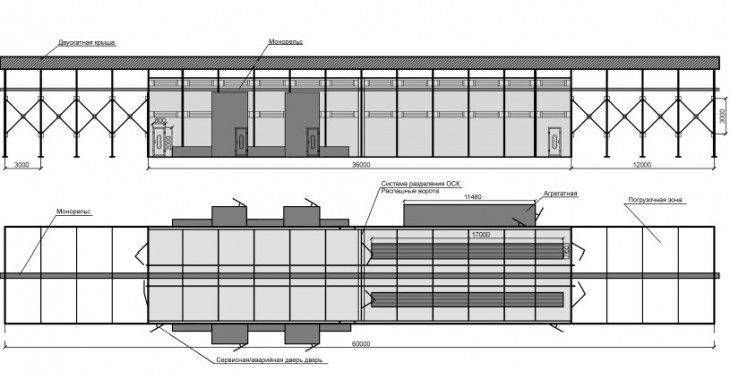

Навес и утепленные помещения для данной камеры

Навес и монорельсовая система.



Конструкция из стали с крышей, размеры 60000x7000x7700 мм



4 электропомещения, агрегатная (установка блоков для подготовки воздуха, систем фильтрации, нагрева воздуха, а также автоматической системы порошкового пожаротушения) 4600х2400х5400 мм Сэндвич-панели 150 мм

Система автоматики Окрасочно-сушильной камеры, источник бесперебойного питания, автоматика системы пожаротушения,

Монорельс

2 КАНАТНЫЕ ЭЛЕКТРИЧЕСКИЕ ТАЛИ, уровень

Пыле- и влагозащиты IP 55,

Пожаробезопасное исполнение ПI Грузоподъемность  5т

Максим. нагрузка на 3.200 мм



12,3 тонн



Главная дверь

Конструкция

Распашные ворота

Габариты дверей (ШхВ)

5000х6000

Материал

Оцинкованная сталь





Стеновые панели

Толщина Панелей

150мм

Толщина стали

0,55мм

Заполнение

Минеральная вата

Плотность заполнения кг/м2

19

Сервисная дверь

Число дверей

5

Р-ры дверей (ШхВ)

800х2000

Расположение

По обеим сторонам

Антипаниковая система - аварийный выход с освещением



Крыша



Форма

Прямая

Наличие стальной конструкции

+

Потолок

Каркас из стали D8

Разрывная конструкция

4 шт. легко сбрасываемые панели

Изготовление панелей крыши

Из минеральной ваты

Фильтр потолка

SP-600G

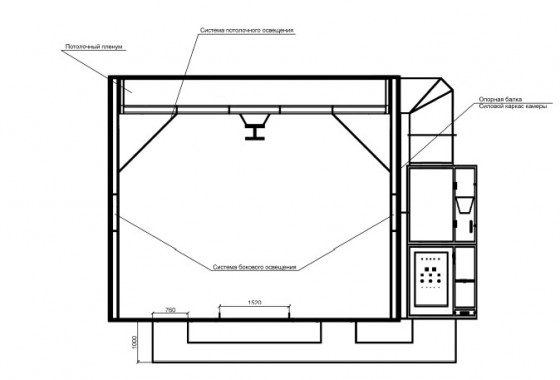

Осветительная система в камере

Система верхнего освещения

20 плафонов, в каждом 4 лампы = 160 ламп по 36Вт мощностью

Каркас крепления для светильников

Сталь

Система нижнего освещения

18 плафонов х 4 лампы = 144 лампы мощ-стью 36 Вт

Аварийная система освещения

26 ламп мощностью 36 Вт

Выпрямитель

действие одно для 2 ламп

Мощ-сть освещения общая

5 860 Вт

Характеристика Группы притока и вытяжки

Обшивка обеих групп

каркас обеих групп выполнен из панелей с заполнением минеральной ватой

Воздушный поток

Регулировка пневматической заслонкой

Кол-ство генераторов притока

два

Кол-ство генераторов вытяжки

два

Вентилятор притока

Параметры двойного центробежного вентилятора

Вытяжной вентилятор

Параметры двойного центробежного вентилятора

Пр-во Siemens

Пр-во Siemens

Общая произв-ность:

92 000 м³/час

Общая произв-ность:

92 000 м³/ч

Давление 700Па.

Давление 700Па.

Система подогрева воздуха

Способ подогрева

Водяной калорифер + Газовая горелка

Количество

2 теплообменника с догревателем

Модель

RS44

Произв-ность горелки

До 720-ти                                                         кВт * 2

Расход 80-440 куб.м/час

Конструкция теплообменника

Мультицикл+ антивзрывчатое отверстие

Рекуператор

Имеется

Система фильтрации в камере

Приточный фильтр

Основной фильтр в форме кармана;

Потолочный фильтр

Вытяжной фильтр

Стекловолоконный фильтр, угольный фильтр

Контроль технологических режимов

Управление в камере

Реле

Панель управления

Режим окрашивания; индикатор отказа; возрастающее тепловое распыление ; сушка до 60-ти град. с регулированием времени; выключатель освещения и питания; термостат; метр часов; чрезвычайная остановка;

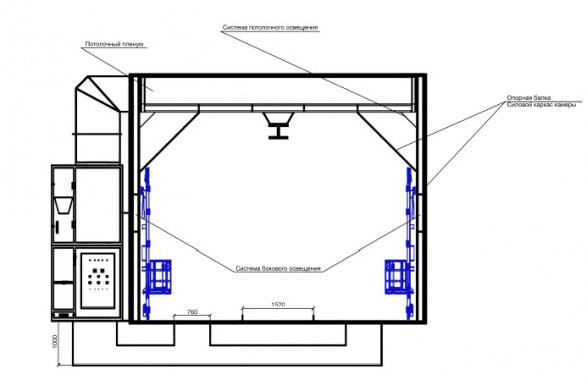

Перемещение операторов

Подъемно-передвижная лифт площадка

2 шт

Питание (вольт)

380

Питание

Питание двигателя (Вольт)

3х380/ 50Гц

Питание освещения (Вольт)

220/ 50Гц

Общая мощность 78 кВт

Буран 50 Система пожаротушения

Срабатывание в автоматическом режиме

Порошковая система пожаротушения + система сигнализации

  Описание дробеструйной камеры

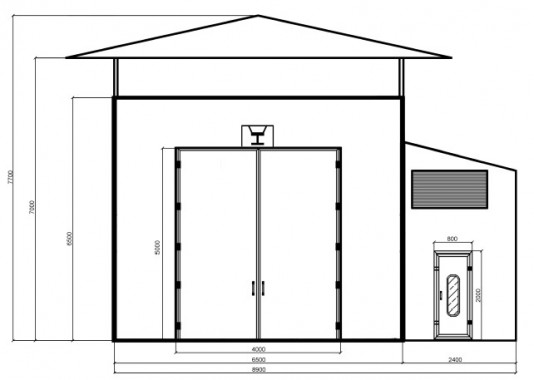

Размеры

Внутренние

18000x6500x6000 mm

Система разделения камеры на два блока по 18 метров, 1-ая покрасочная, 2-ая дробеструйная

Внешние

18400x8900x7700 mm

DB

60000x7500x7700 mm

Конструкция

Поток воздуха

К полу

Вытяжка

Через два канала, которые расположены в каждой камере, итого 4 шт

Вытяжка ч-з пол

Число каналов в вытяжке

2 канала

Габариты канала для сбора дроби

17100х1120 мм/канал

Число рядов решеток

2 ряда

Материал решеток

плоские стальные

Покрытие решеток

Оцинкованное

Max нагрузка

1.200kg/m3

Кабина

Форма кабины

Выпуклая

Наличие стальной конструкции

Каркас силовой металлический

Навес +утепленные помещения для Дробеструйной камеры

Навес с монорельсовой системой.



Стальная конструкция с крышей, габариты 60000*7000*7700 mm



1 электропомещение, агрегатная (в т.ч установка, фильтровентиляционный агрегат подготовки воздуха, фильтровальных систем, а также систем нагрева воздуха, автоматической системы порошкового пожаротушения) размер 11480х2400х5400 мм Сендвич-панель 150 мм

Секционный фильтр патронного типа, Агрегатный блок 2 Дробеотделителя лабиринтного типа, Защитные костюмы для маляра-оператора (включая спилковый комбинезон, шлем и перчатки) – 2 комплек. Напорные рукава – 20 м.  2 сопло

Монорельс

-2 КАНАТНЫЕ ЭЛЕКТРИЧЕСКИЕ ТАЛИ (под пылевые камеры)

-пыле-влагозащита IP 55,

-Пожаробезопасное исполнение П I -Грузоподъемность  5т

Максимал.нагрузка на 3200мм



12,3 т



Главная дверь

конструкция

Распашные ворота

Размеры дверей (ШхВ)

5000х6000

Материал

сталь с оцинковкой

Резина толщ. 6 мм



Стенные панели

Толщина Панели

150 мм

Толщина стали

0,6мм

Материал наполнения

Минеральная вата

Плотность заполнения

19 кг/кв.м

Сервисная дверь

Число сервисных дверей

2

Размеры дверей (Ш х В)

800х2000

Расположение

С двух сторон

Антипаниковая система с освещенным аварийным выходом

Резина толщ. 6 мм

Крыша



Форма крыши

Прямая

Конструкция, выполненная из стали

Да

Конструкция потолка с креплением фильтров

из стали D8





Материал исполнения крыши

Минеральная вата





Освещение в Дробеструйной камере

Верхний свет

28 плафонов Х 2 лампы Х 36Вт

Каркас крепления светильников

Стальной каркас

Нижний свет

-

Аварийная система освещения

6 ламп Х 36 Вт

Выпрямитель

1 действие для пары ламп





Группа подготовки воздуха

Каркас групп притока и вытяжки

Каркас моноблока выполнен из стальных панелей

Регулировка воздушных потоков

Пневматическая заслонка

Количество генераторов притока

Моноблок

Количество генераторов вытяжки

Моноблок

Вентилятор притока

Центробежный вентилятор двойного действия

Вытяжной вентилятор

Центробежный вентилятор двойного действия

Siemens

Siemens

Производительность общая (м3/час):

30 000

Производительность общая (м3/час):

30 000

Давление 700Па.

Давление 700Па.

Система регенерации дроби в камере

Метод регенерации

Сепаратор

Агрегатный блок Дробеотделитель лабиринтного типа. Вибросепаратор. 2 шт Напорные рукава диамет. 32 мм, сопло Вентури диаметром 8 мм., Система дробедвижения

Р-р ячеек сита 2 мм.  Бункер-накопитель об. 200л. Напорный агрегат 200 л DBS-200. Вентили дистанционного управления.

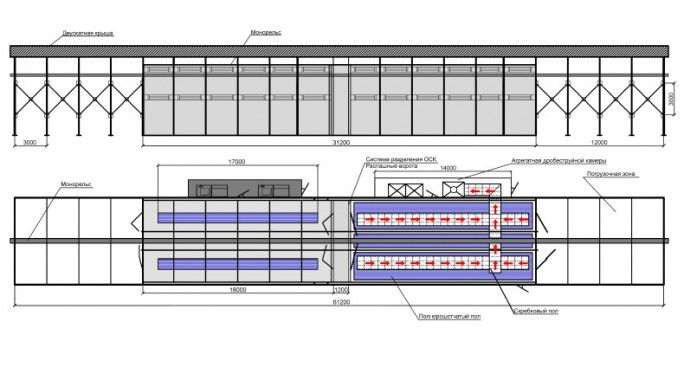

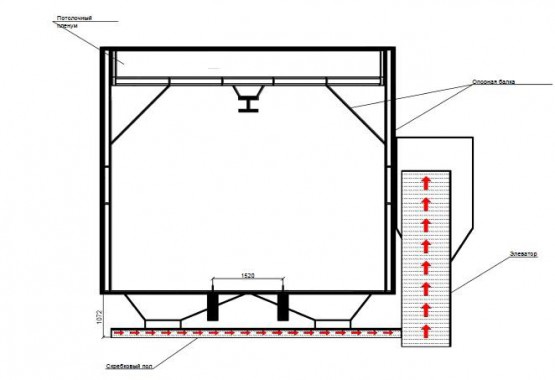

Система сбора дроби

Пол скребковый

Пол скребковый, оснащенный грейферными скребками. Линейка сбора абразива установлена вдоль стен камеры. Высота пола составляет180мм. Ширина линейки составляет 1,12м. Решетчатый настил пола. Пневматический привод скребков (на каждую линейку).

Фильтр вытяжки



Система контроля технологических режимов

Управление

Реле

Панель управления



Система перемещения маляров-операторов

Помост полнорешетчатый







Питание

Питание двигателя

3 по 80 вольт 50Гц

Питание освещения

220вольт и 50Гц

Общая мощность 42кВт
