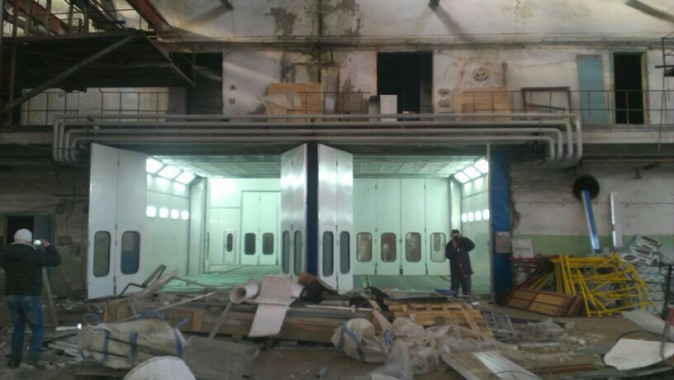

Окрасочно сушильная камера для кабин электровозов SPK-16x14x5 Россия

Размеры

Внутренние размеры камеры окраски

11500x6500x5000 мм

Внешние

18144х7600х4400 мм

Направление воздушного потока

Нисходящий сверху

Вытяжка

Через два канала

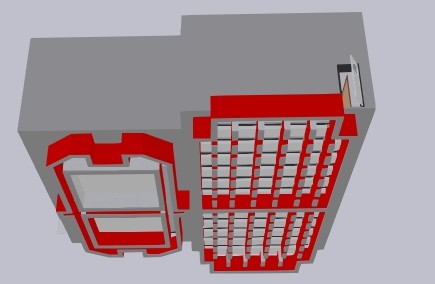

Канал

Число каналов

3

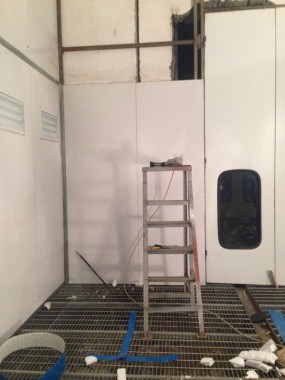

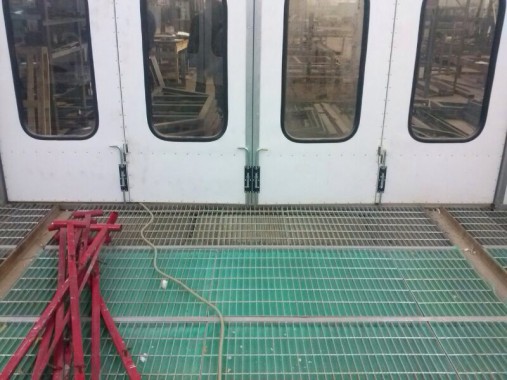

Число решеток

2 ряда решеток

Материал решеток

плоские стальные полосы с 10-mm скрученной стальной арматурой

Покрытие решеток

Оцинковка

Максимальная нагрузка

1.250 kg/m3

Кабина

Конструкция кабины

Выпуклая

Исполнение из стали

+

Стенные панели

Толщина листов

0,5мм

Наполнитель

Минеральная вата

Толщина Панели

50 мм

Плотность заполнения

19 г/м³

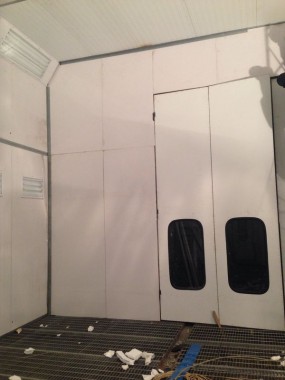

Сервисная дверь кабины

Габариты  (Шир.*выс.)

800х2000мм

Число дверей

Четыре

Структура смотрового окна

Герметизация резиновыми уплотнителями

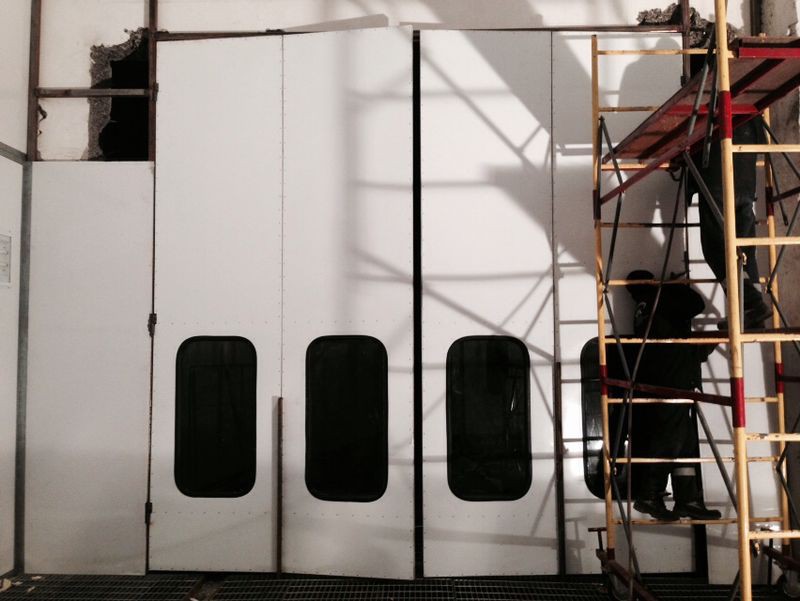

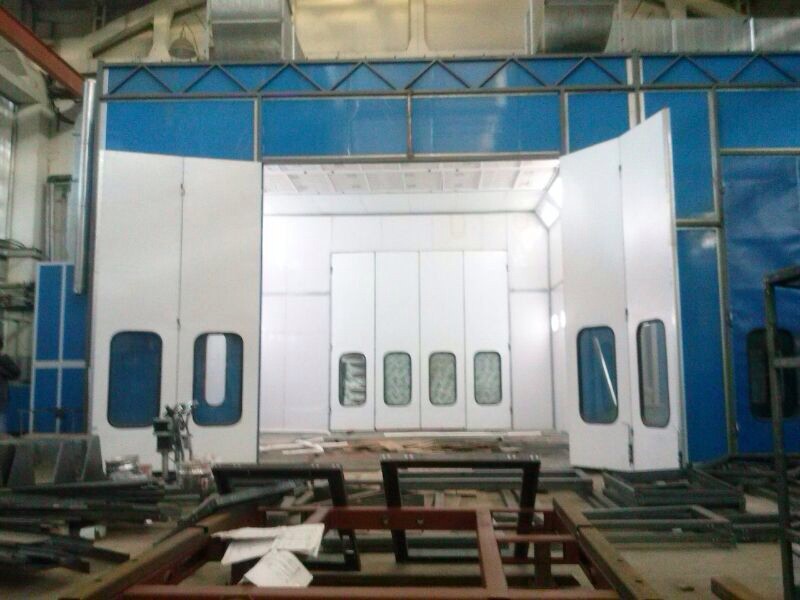

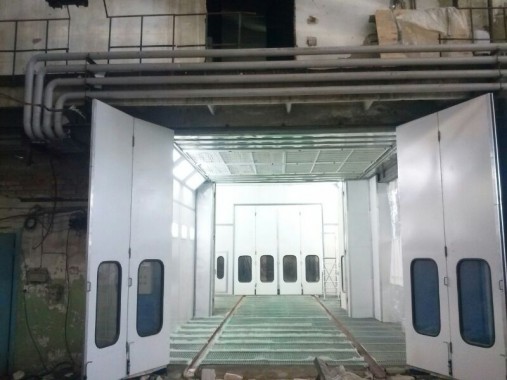

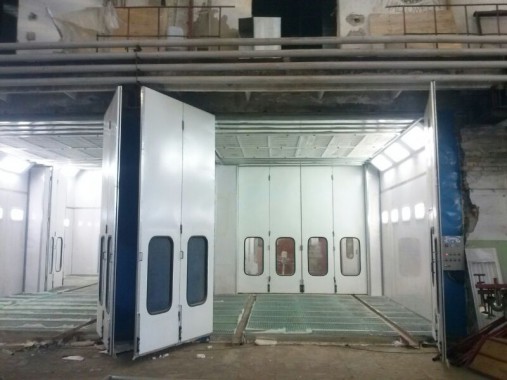

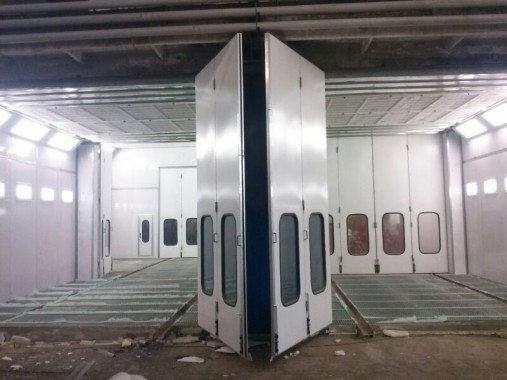

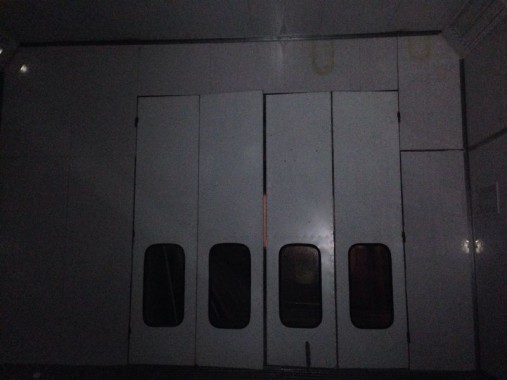

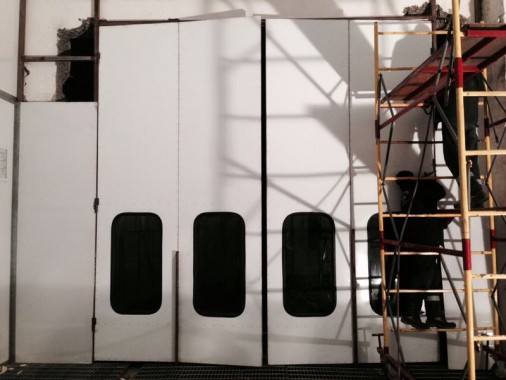

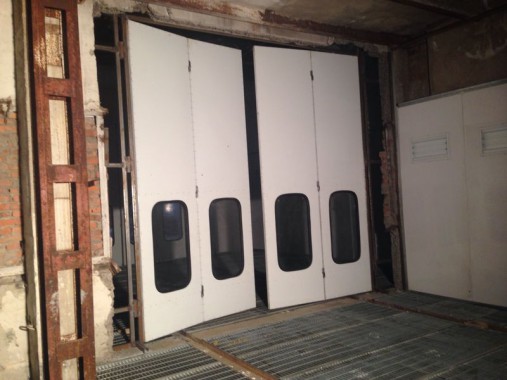

Главная дверь

Структура дверей

Распашные ворота

Количество ворот

3

Структура окон

Овальные окна с теплоизоляционной резиной

Габариты

800*2000 мм

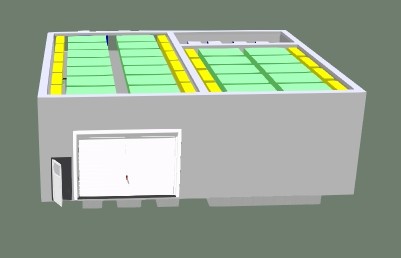

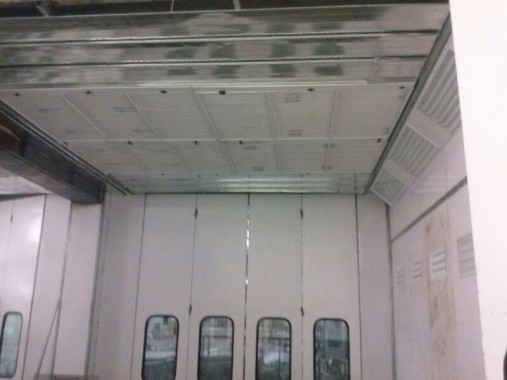

Крыша камеры

Материал панелей

Панели EPS

Конструкция потолка

Стальной каркас (из D8)

Структура

Прямая

Модель фильтра потолка

SP-600G

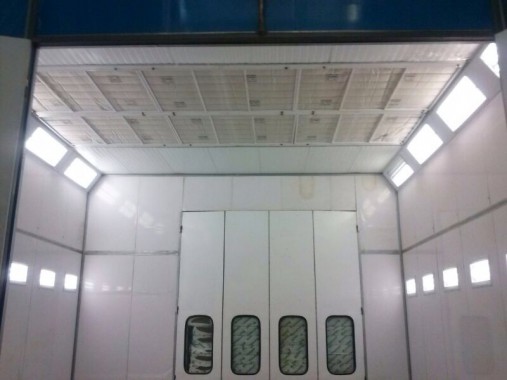

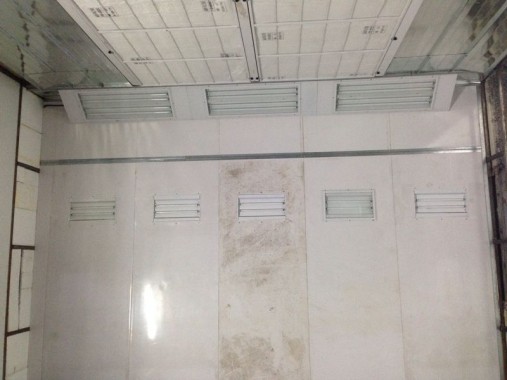

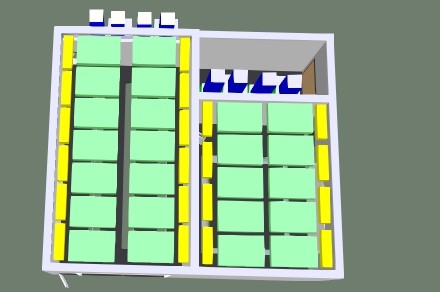

Система освещения камеры

Освещение верхнее

26 плафонов по 4 лампы

Нижний свет

32 плафона по 2 лампы

Действие выпрямителя

для 2- ух ламп 1 действие

Каркас крепления

Материал - сталь

Общая мощность

6.048Вт

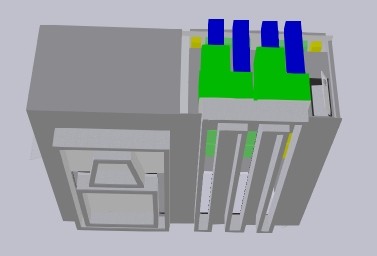

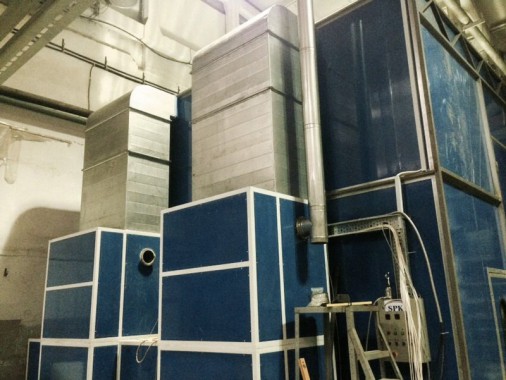

Группы притока/ вытяжки

Расположение генераторов

На правой стороне

Материал каркаса групп

Панели EPS

Регулировка воздушных потоков

Пневматической  заслонкой

Кол-во генераторных групп вытяжки

По 4 группы

Центробежный 2ной вентилятор в группе притока

Модель

Siemens 4.5M

Производ-ность (в м³/ч)

96 000 м³/ч

Производительность камеры подготовки поверхности:

76 000 м³/ч

Мощ-сть

2х5,5кВт

Управление вытяжным потоком воздуха

Ручной заслонкой

Давление

780 Па

Центробежный 2ной вентилятор с ручной заслонкой в группе вытяжки

Модель

Siemens-710-H

Производ-ность (в м³/ч)

86 600 м3/ч

Производительность камеры подготовки поверхности:

70 000 м³/ч

Мощ-сть

1х7,5кВт

Давление

Давление 426 Па.

Система фильтрации в камере

Состав фильтра притока

Потолочный фильтр + основной фильтр

Вытяжной фильтр включает в себя

Фильтры: угольный, стекловолоконный

Подогрев воздуха

Способ подогрева

Газовая горелка, либо дизельная горелка

Модель

R5

Количество

4 теплообменника

Производительность

260/000 кКал/час

Структура теплообменника

Антивзрывчатое отверстие и Мультицикл

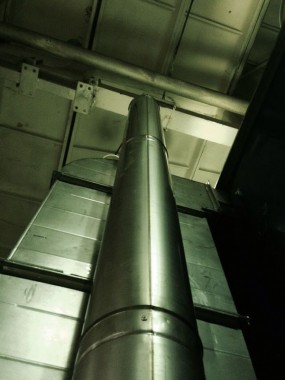

Дымоход

Отс.

Система контроля технологических режимов

Панель управления оснащается

1.  Окрашивание; возрастающее температурное распыление; сушка до 80гр., регулировка времени сушки; выключатель освещения; термостат; выключатель питания; чрезвычайная остановка;  индикатор отказа;  метр часов;

Управление при помощи

Реле
