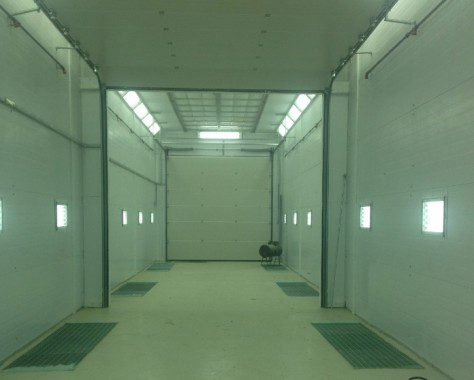

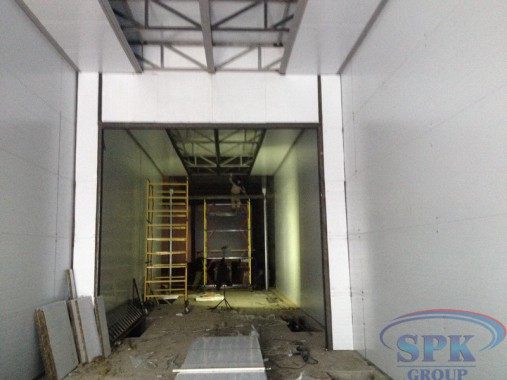

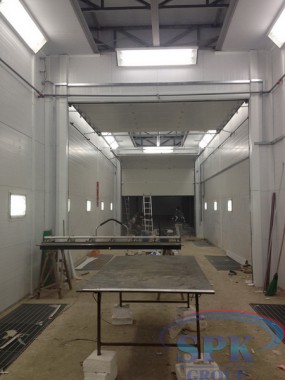

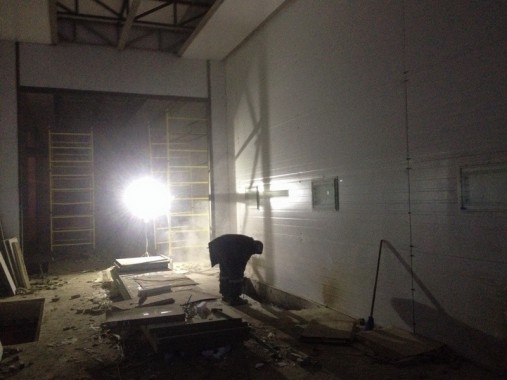

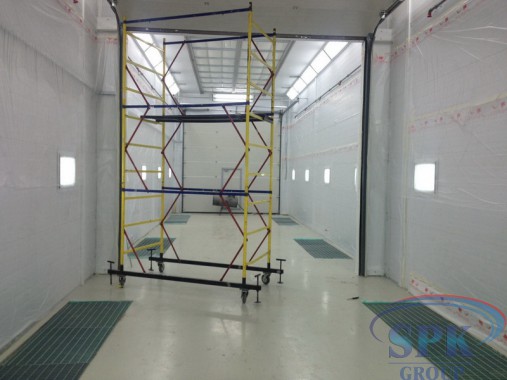

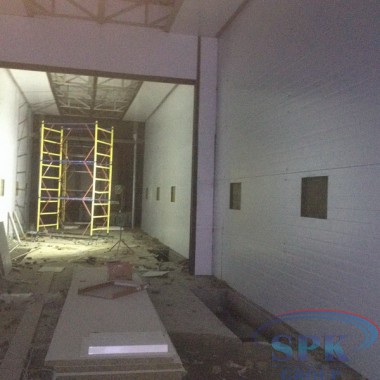

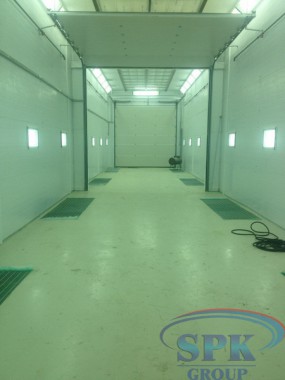

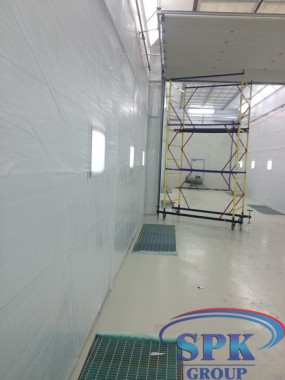

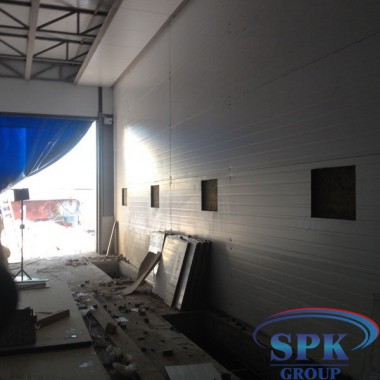

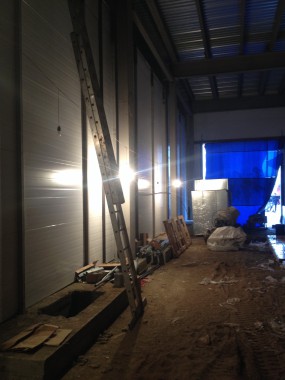

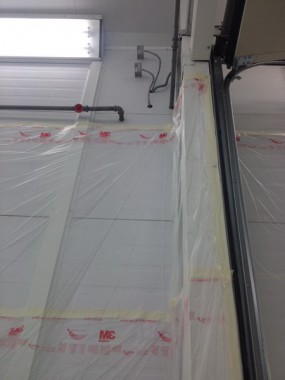

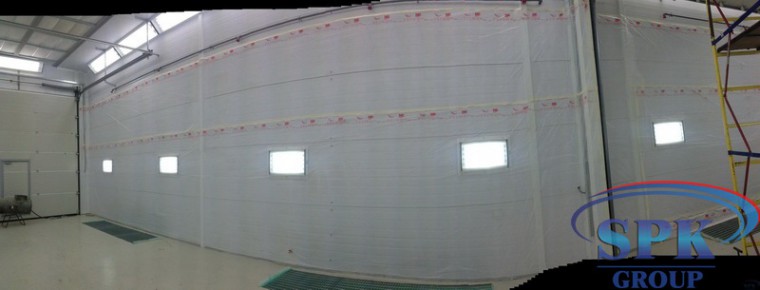

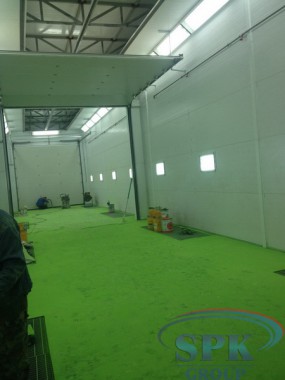

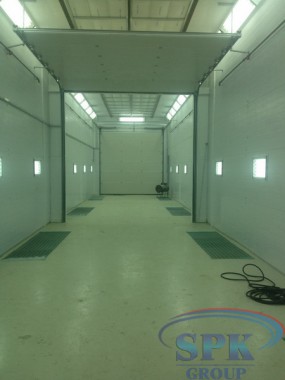

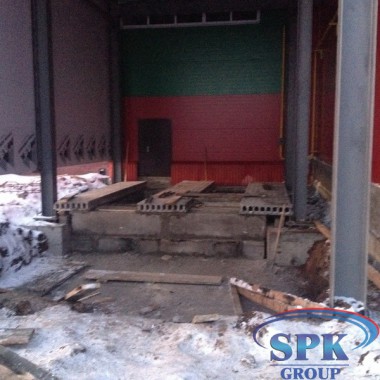

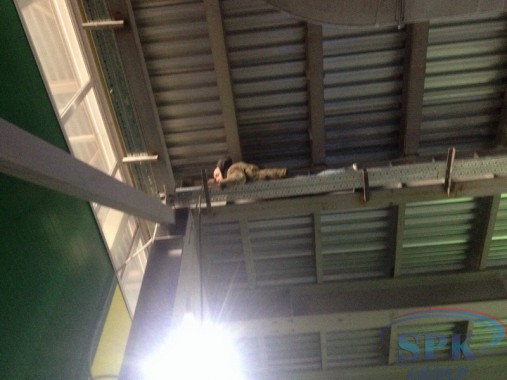

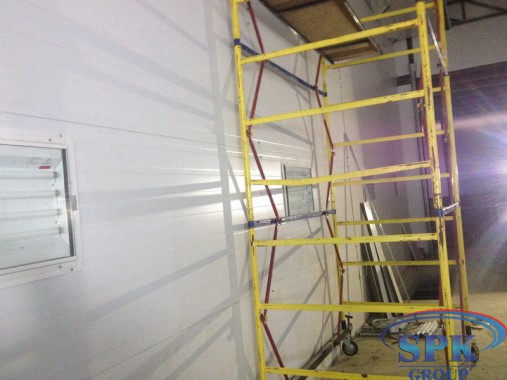

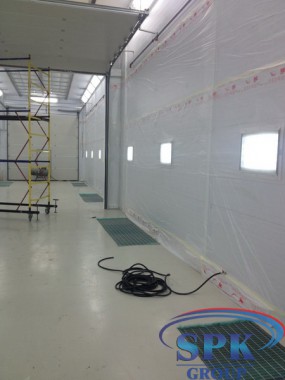

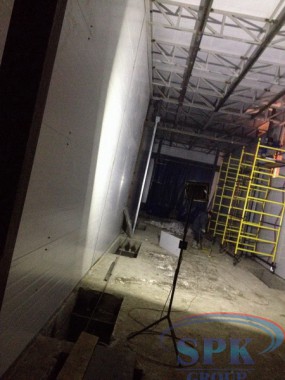

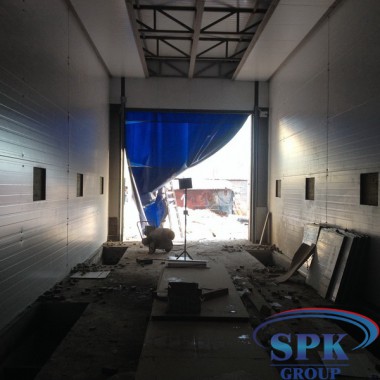

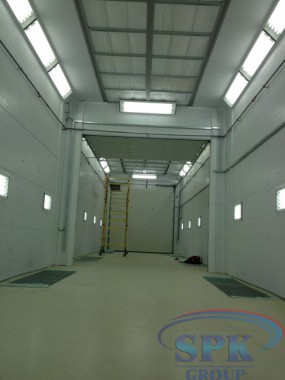

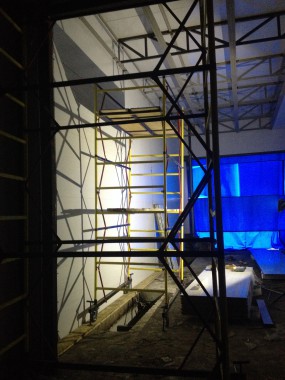

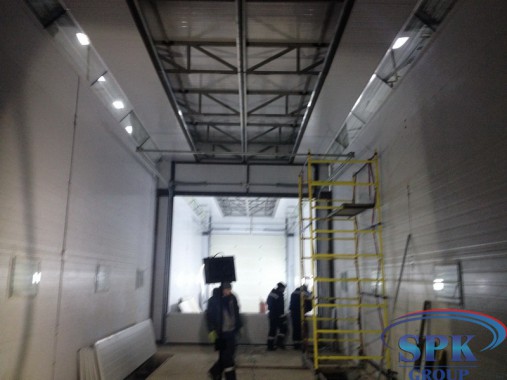

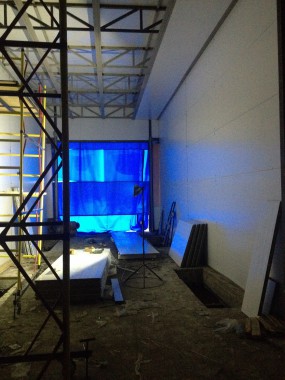

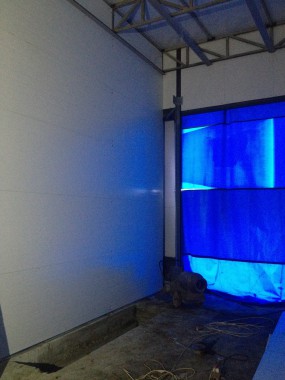

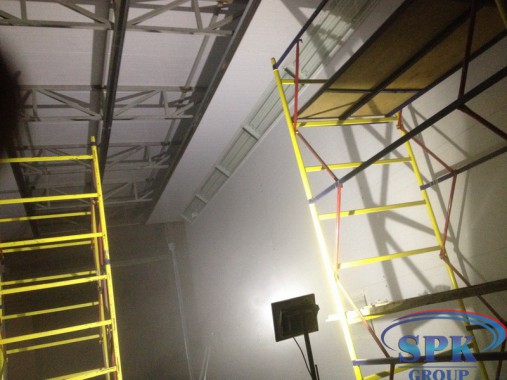

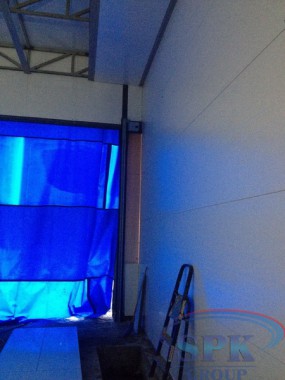

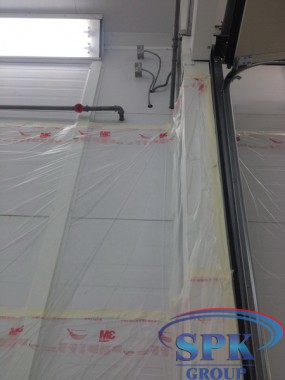

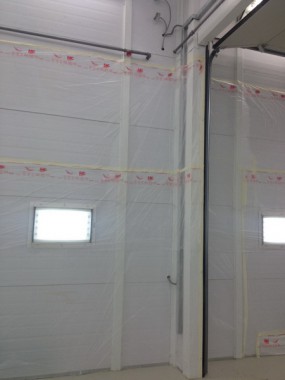

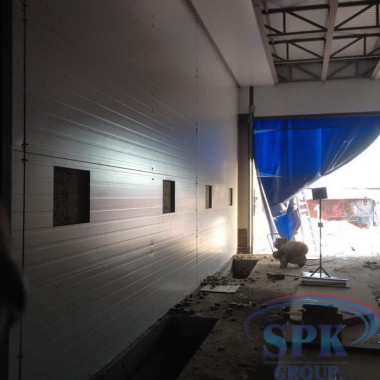

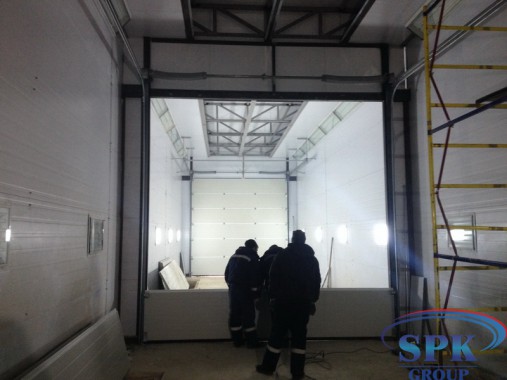

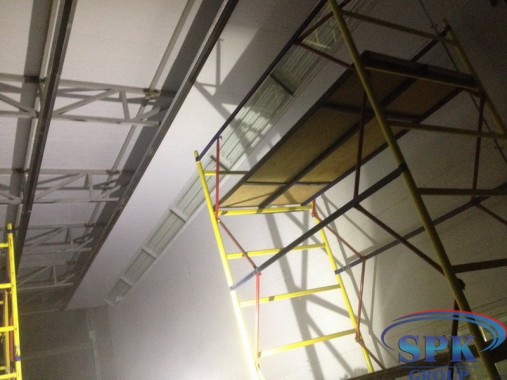

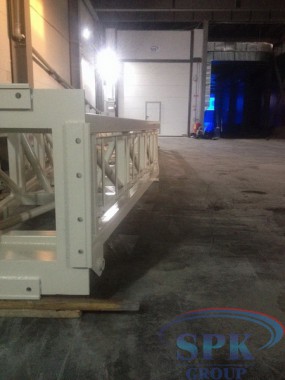

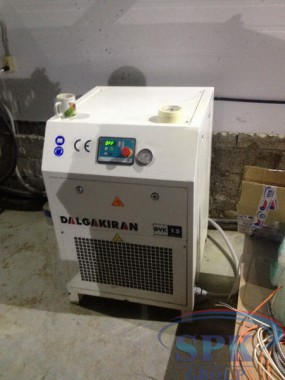

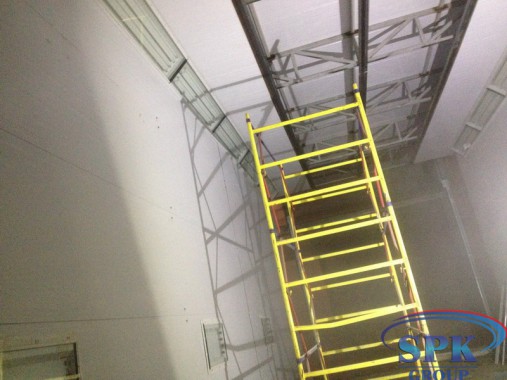

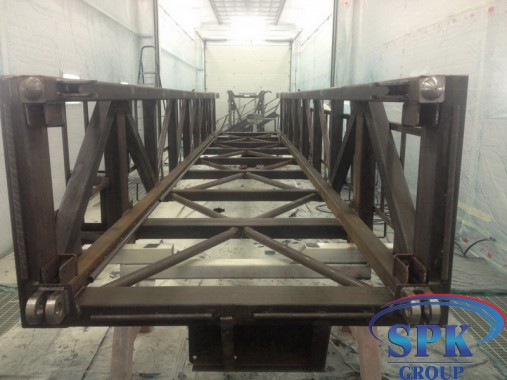

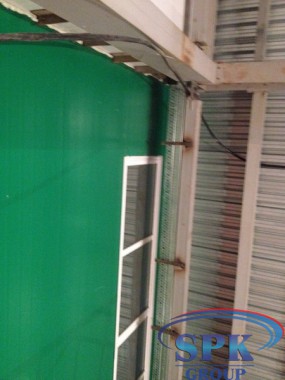

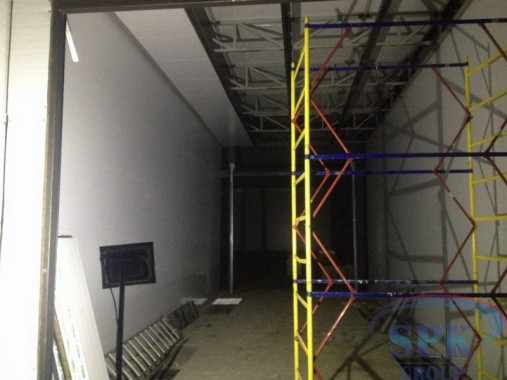

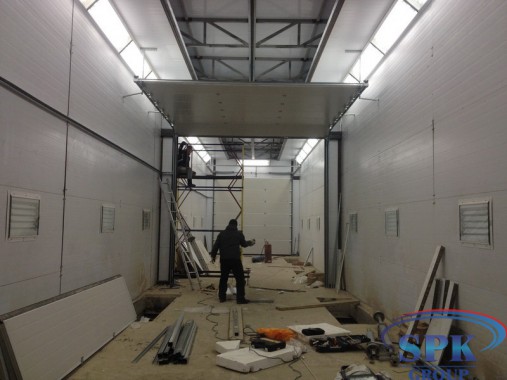

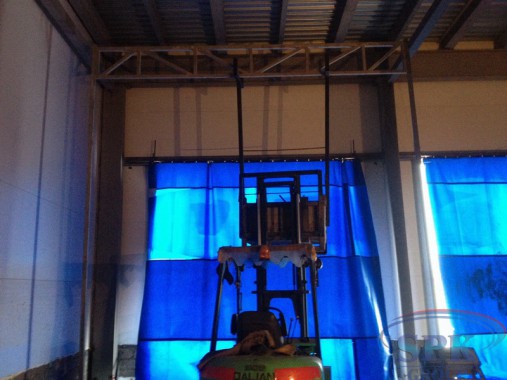

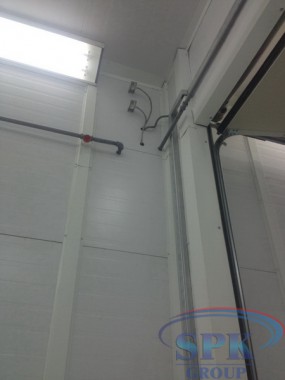

Строительство покрасочно-сушильной камеры проходного типа SPK-24.5.5 г. Набережные Челны
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕРЫ
Размеры |
|||||
Внутренние размеры |
24100x5000х5000 mm |
Внешние размеры |
24300x5120x5600 mm |
||
Количество независимых секций |
2 |
|
|
||
Поток воздуха |
Нисходящий сверху |

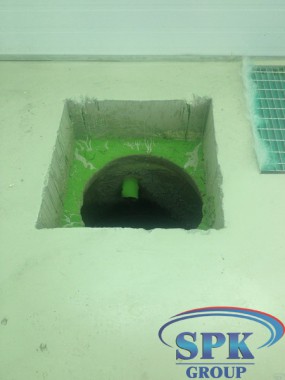

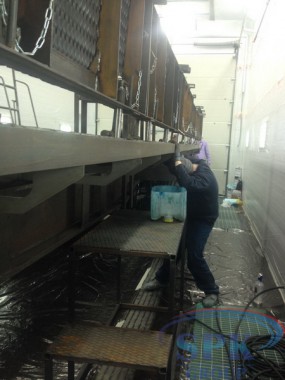

Вытяжка |
Через пол |
||

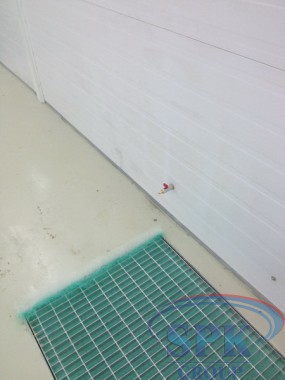

Вытяжка |
|||||
Количество каналов |
4 канала |
Размер канала |
11480х760mm/канал |
||

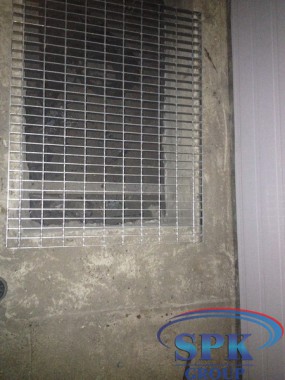

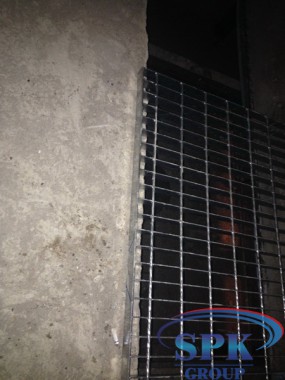

Количество решеток |
4 ряда решеток |
Материал решеток |
плоские стальные полосы+10mm скрученная стальная арматура |
||
Покрытие решеток |
Оцинкованное |
Максимальная нагрузка |
1000 кг/м.кв |
||
Кабина. |
|||||

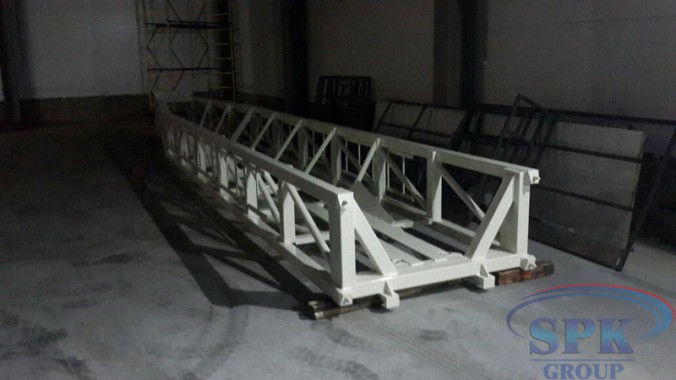

Конструкция |
Силовой каркас |
Наличие стальной конструкции |
Да |
||

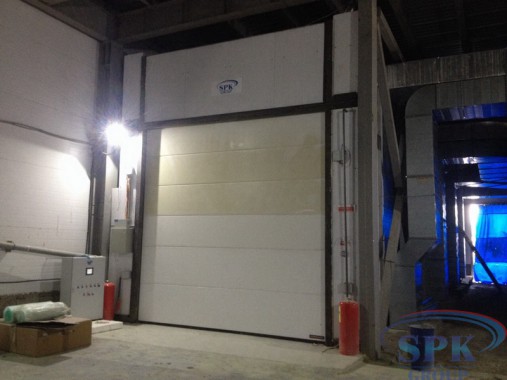

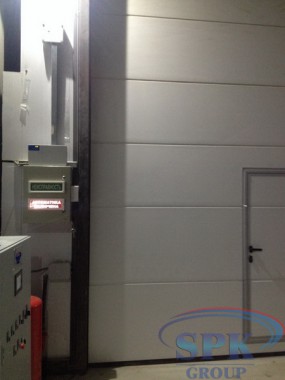

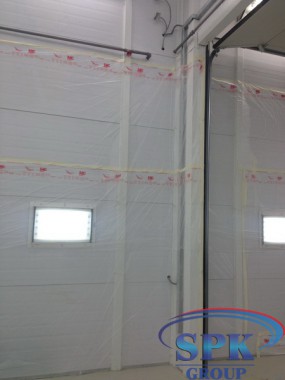

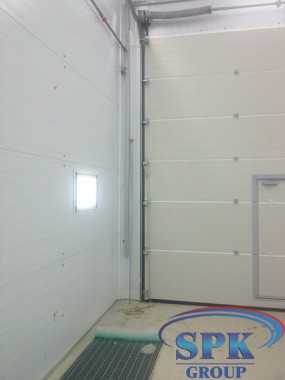

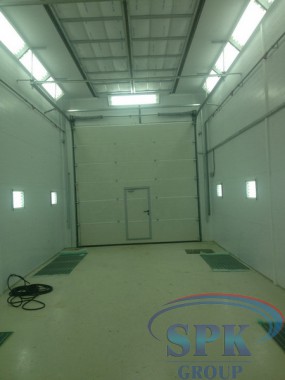

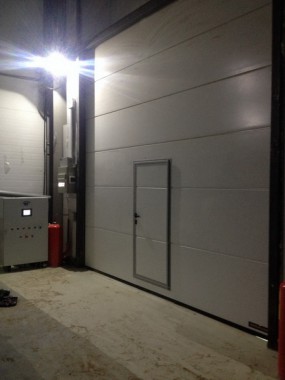

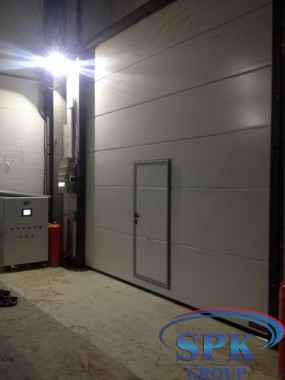

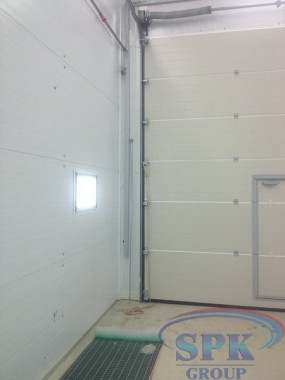

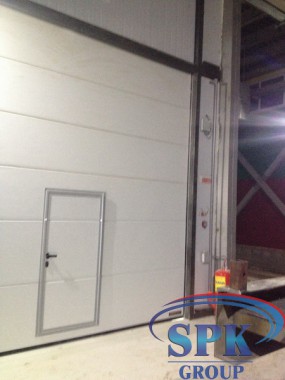

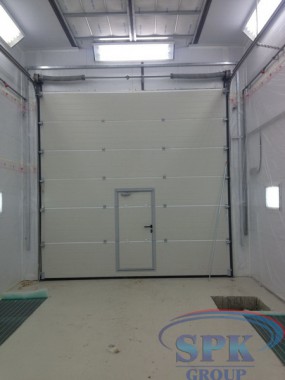

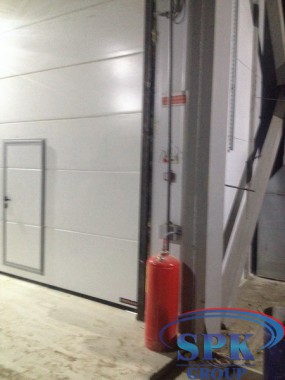

Главная дверь. 3 шт |
|||||
Тип |
Подъемно-секционная |
Размеры ворот |
4000х4000 (ШхВ) |
||
Материал |
Оцинкованная сталь |
Разделение камеры |
нет |
||
Структура окон |
Без окон |
Уплотнение |
Теплоизоляционная резина |
||

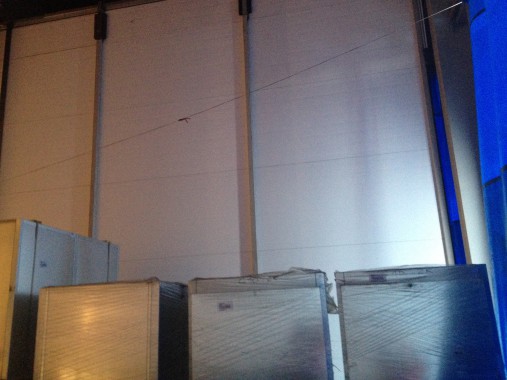

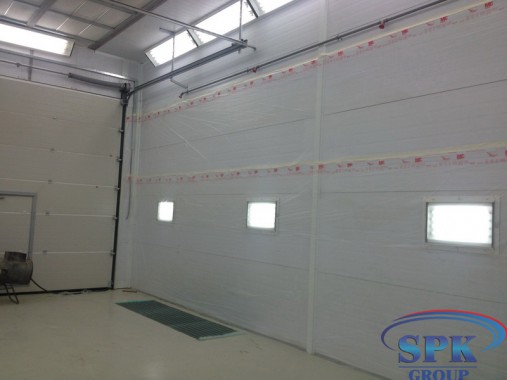

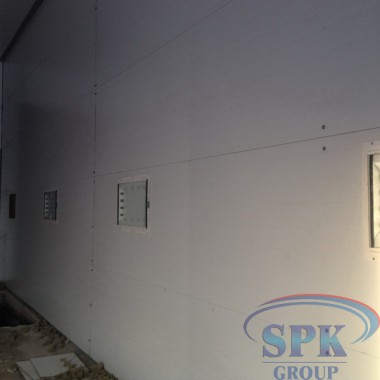

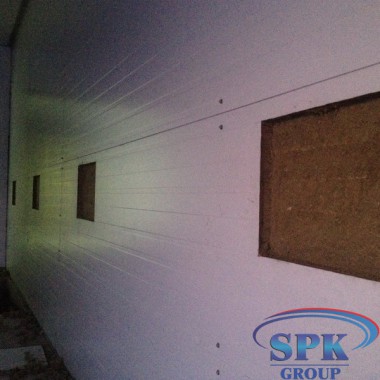

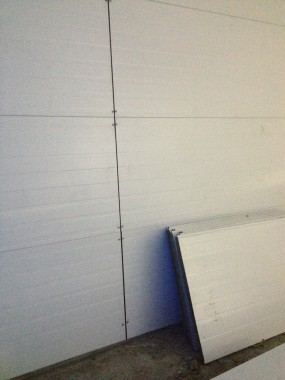

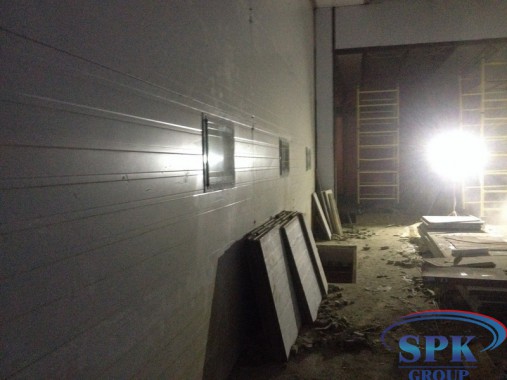

Стеновые панели. |
|||||
Толщина панели |
60 мм. |
Толщина стали |
0,6 мм |
||
Наполнитель |
Минеральная вата |
Свойства наполнителя |
Негорючий, пропитан антисептиком |
||
Плотность заполнения |
32 кг/м³ |
|
|
||
Сервисная дверь |
|||||
Количество дверей |
4 шт. |
Размеры дверей |
800х2000(ШхВ) |
||
Расположение |
2 справа, 2 слева |
Структура окна |
Овальное окно с теплоизоляционной резиной |
||

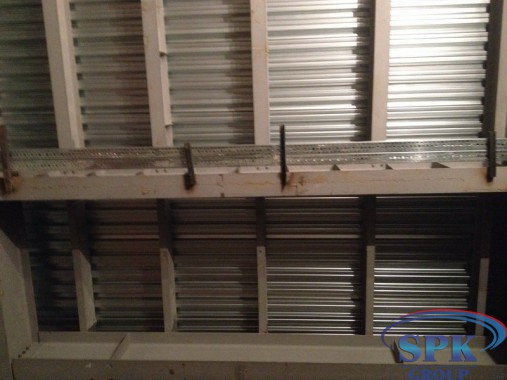

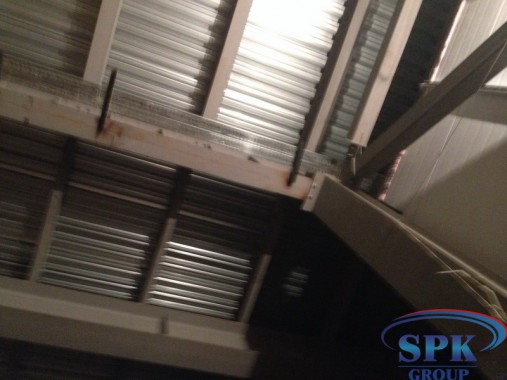

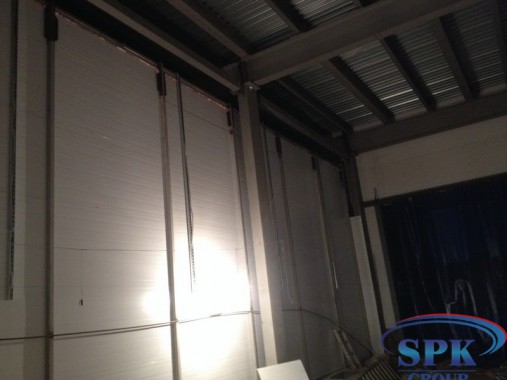

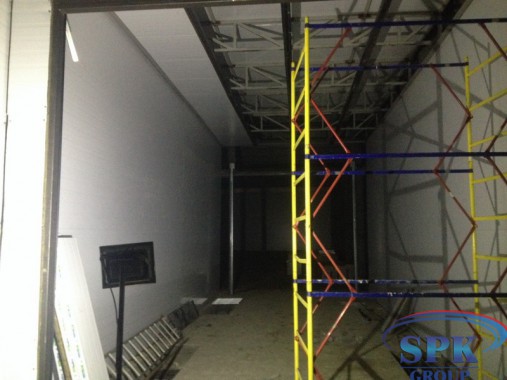

Крыша. |
|||||
Структура |
Прямая, сэндвич панели |
Наличие стальной конструкции |
Стальной силовой каркас |
||
Конструкция потолка с креплением потолочных фильтров |
Каркас из стали D8 |
Покрытие каркаса |
Есть, порошковая покраска |
||
Материал панели крыши |
Минеральная вата |

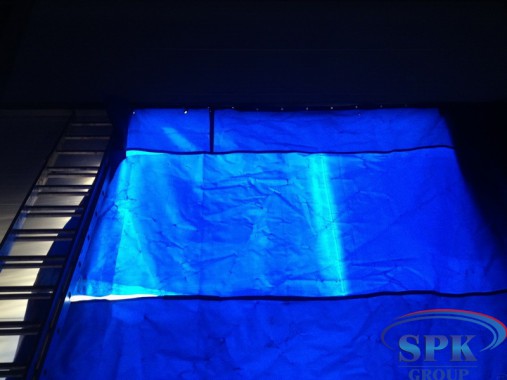

Потолочные фильтры |
SP-600G |
||

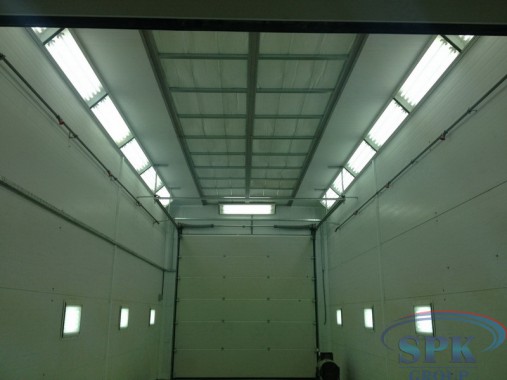

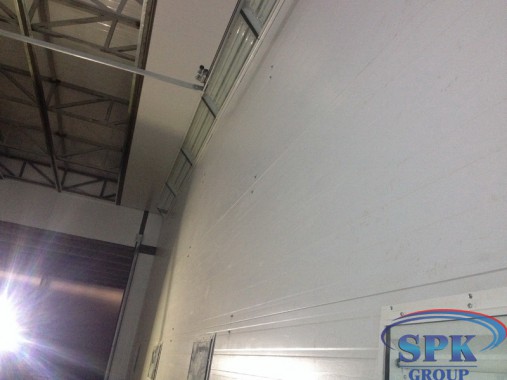

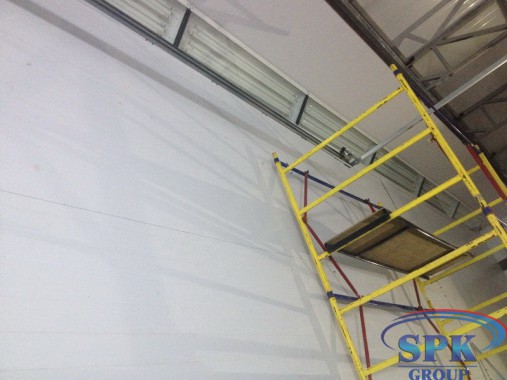

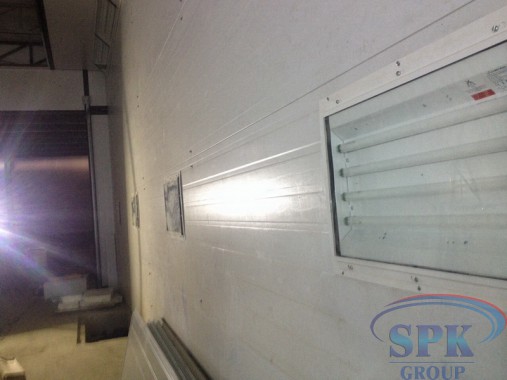

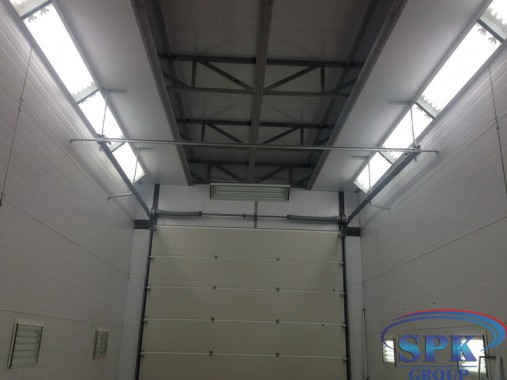

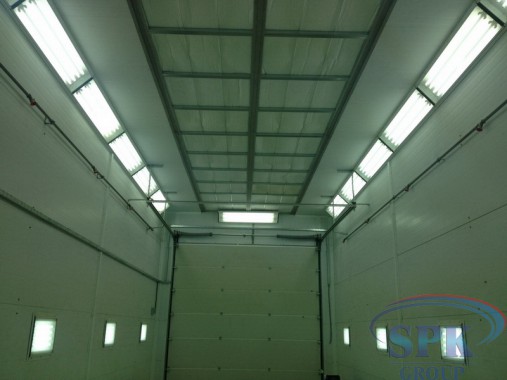

Освещение |
|||||
Верхний свет (45 градусов) |
32 плафона по 4 лампы = 128 ламп по 36 Вт |
Каркас крепления светильников |
Стальной каркас |
||

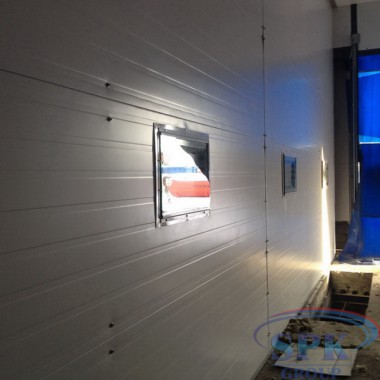

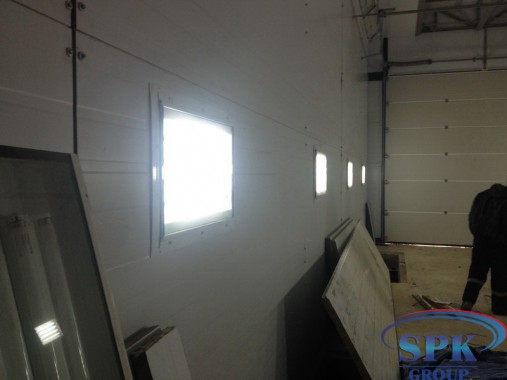

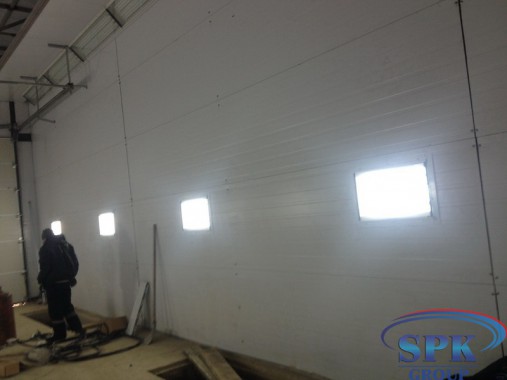

Нижний свет (встроенный в панели) |
32 плафона по 2 лампы = 64 лампы по 18 Вт |
|
|
||
Выпрямитель |
1 действие для 2 ламп |
Общая мощность |
5 760 Вт |
||

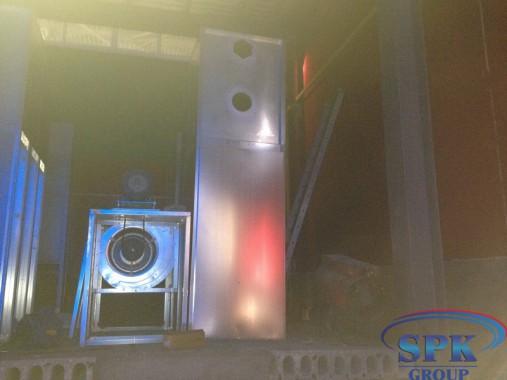

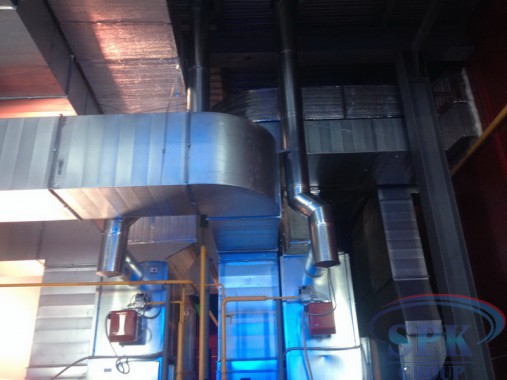

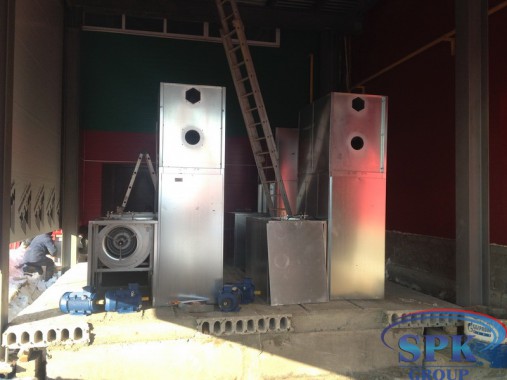

Группы притока и вытяжки |
|||||
Положение генератора |
Левая сторона |
Конструкция генераторной группы |
Квадратная, стальная конструкция |
||
Обшивка групп притока и вытяжки |
Каркас группы вытяжки и притока выполнена из EPS панелей |
Регулировка потоков воздуха |
Автоматическая заслонка |
||
Количество генераторов притока |
4 генератора |
Количество генераторов вытяжки |
4 генератора |
||
Направление потока воздуха притока |
Сверху вниз |
Направление потока воздуха вытяжки |
Снизу вверх |

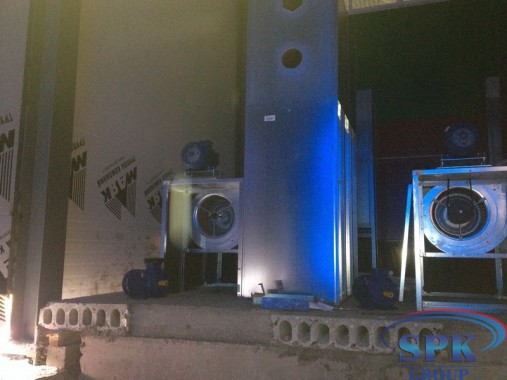

Модель вентилятора притока |
Центробежный вентилятор двойного действия |
Модель вытяжного вентилятора |
Центробежный вентилятор двойного действия |
Искро-взрывозащищенное исполнение (ЕХ) |
Искро-взрывозащищенное исполнение (ЕХ) |
||
7,5 кВт |
7,5 кВт |
||
Производительность: 96 000 м³/ч |
Производительность: 96 000 м³/ч |
||
Давление 760 Па. |
Давление 731 Па. Ременной привод |
||
Управление притоком воздуха |
Автоматическая заслонка |
Управление вытяжным потоком воздуха |
Оборудован ручной заслонкой |
Подогрев воздуха |
|||
Способ подогрева |
Газовая или дизельная горелка, паровой или водяной нагрев. |
Количество теплообменников |
4 шт. |
Модель газовых горелок |
R5/R5G |
Производительность горелок |
920 кВт |
Структура теплообменника |
Мультицикл; антивзрывчатое отверстие |
||
Мощность (без рекуператора) |
920 кВт |
Мощность (с рекуператором) |
480 кВт |
Фильтрация |
|||
Фильтр притока |
Основной фильтр карманной формы; Потолочный фильтр |
Фильтр вытяжки |
Стекловолоконный фильтр, угольный фильтр |

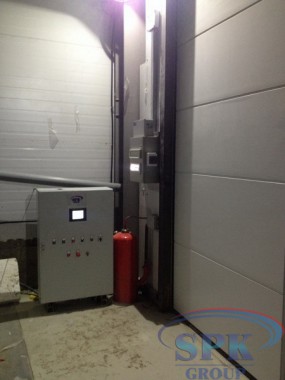

Система контроля технологических режимов. IP 65 |
|||
Способ управления |
Реле контроллер |
||

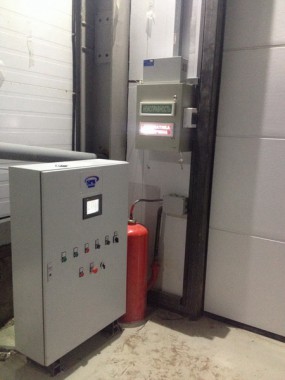

Панель управления |
Окрашивание; возрастающее температурное распыление; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; |
Питание |
|||
Питание двигателя |
3х380 Вт/50Гц |
Питание освещения |
220 Вт/50Гц |
Общая мощность 15 - 68 кВт; |

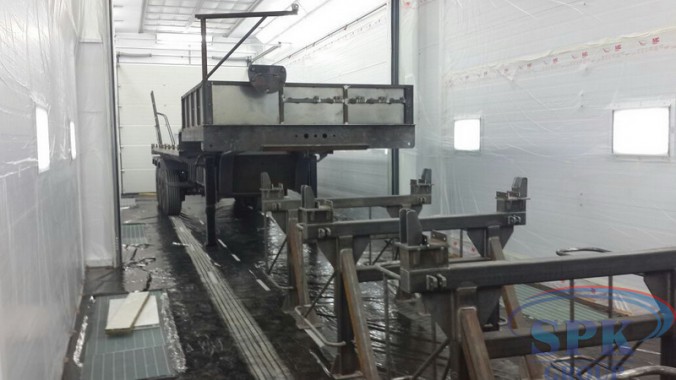

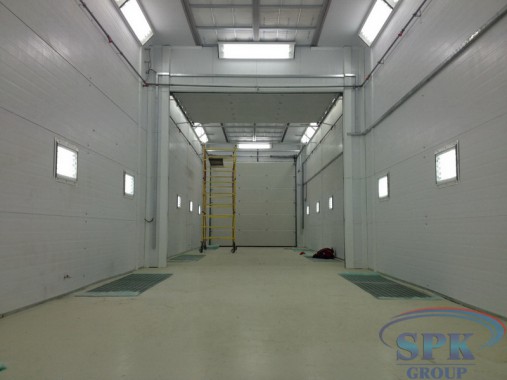

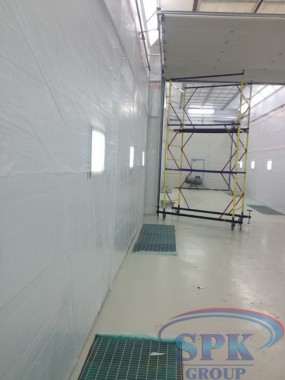

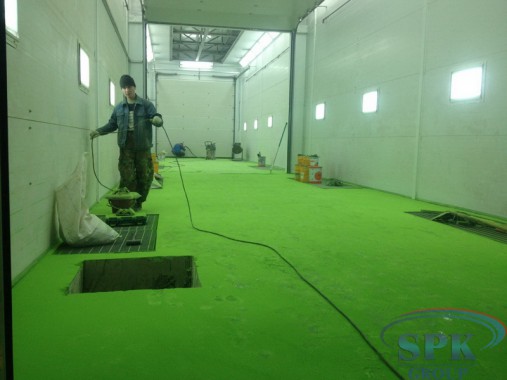

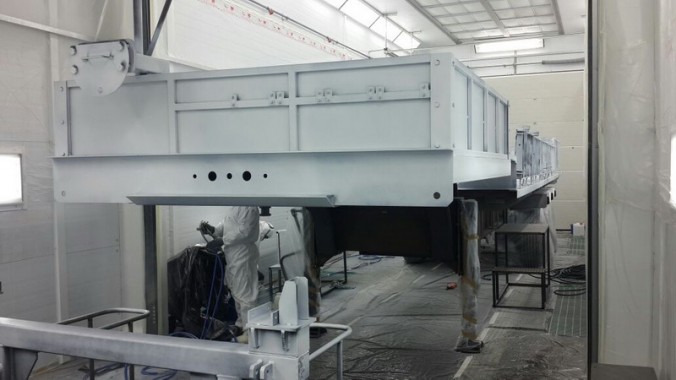

Камера покрасочно-сушильная проходного типа предназначена для окраски грузового автотранспорта.
Внутренние габариты камеры (ДхВхШ): 24100x5000х5000 mm
Внешние габариты (ДхВхШ) : 24300x5120x5600 mm
Габариты ОСК
