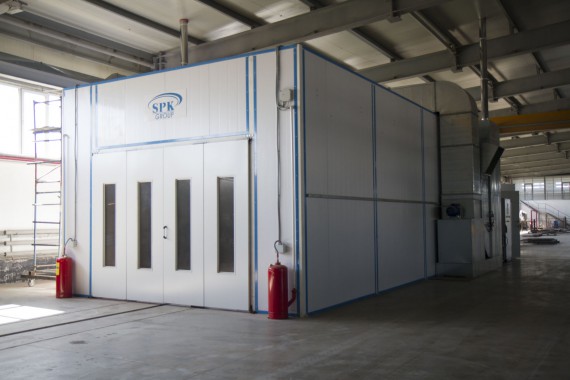

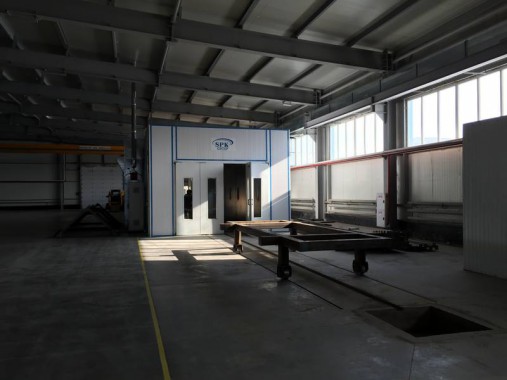

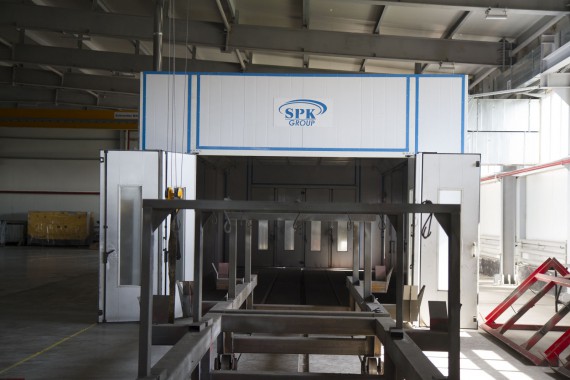

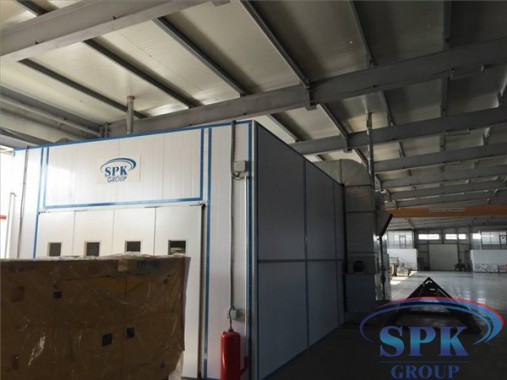

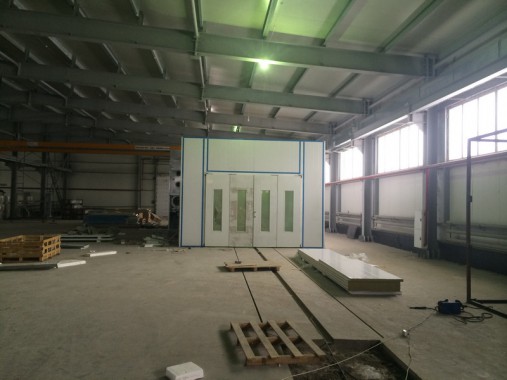

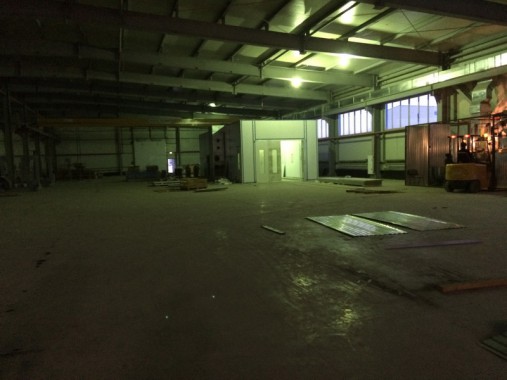

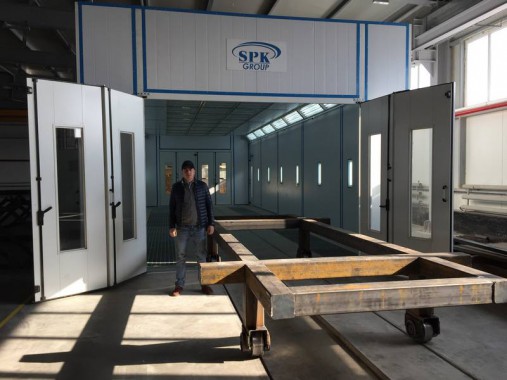

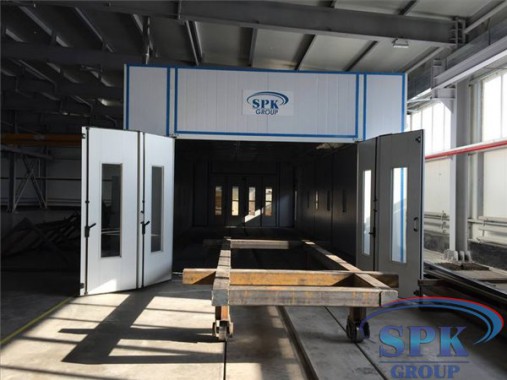

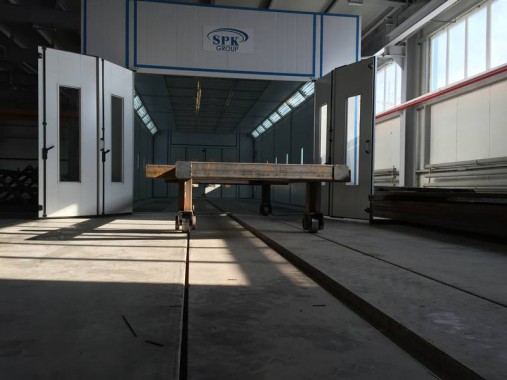

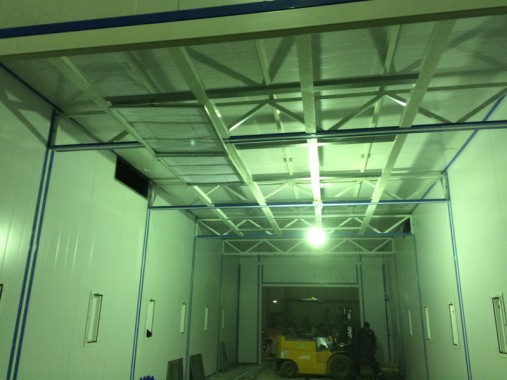

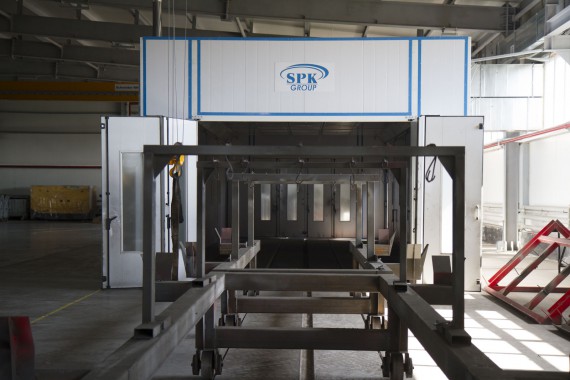

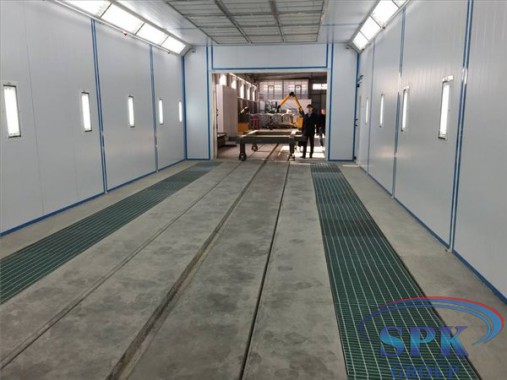

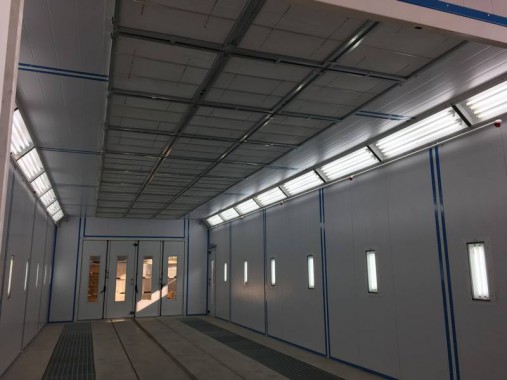

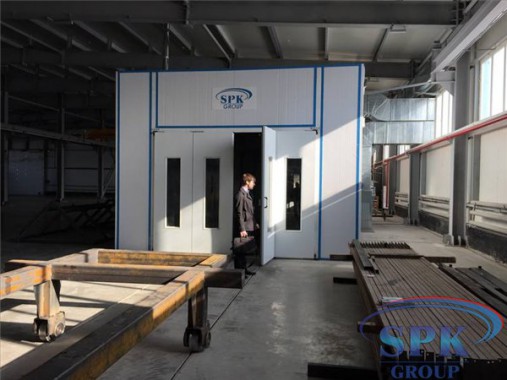

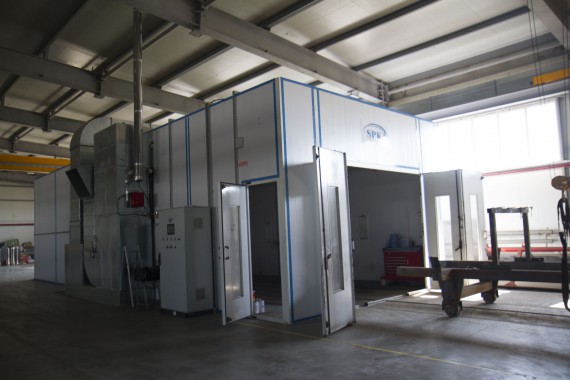

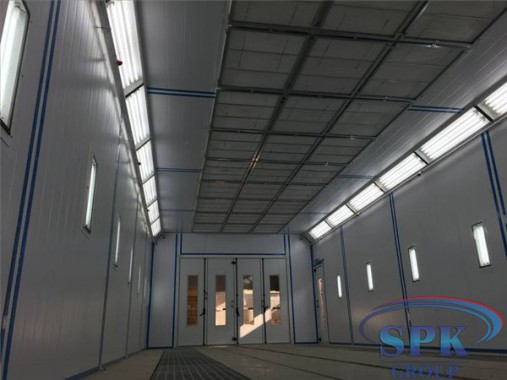

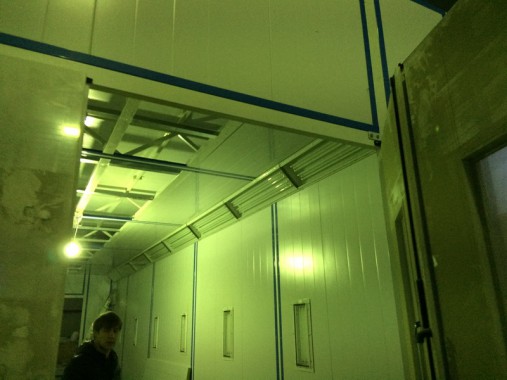

Строительство каркаса окрасочно-сушильной камеры для окраски металлоконструкций и ферм SPK 15.4.6, г. Астана (Казахстан)

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

Габариты ОСК
Канал

ОПИСАНИЕ РАБОТЫ УСТАНОВКИ

Затягивая воздух с улицы, приточная группа подает его к нагревательной батарее пропустив через группу фильтров предварительной очистки. Воздух через воздухоподающий канал перемещается в чердачное пространство в кабине покрасочной камеры (далее пленум), нагреваясь до  21–45° C  пройдя через батарею.

Специальный дефлектор монтируется внутри пленума для распределения равномерно воздушного потока.

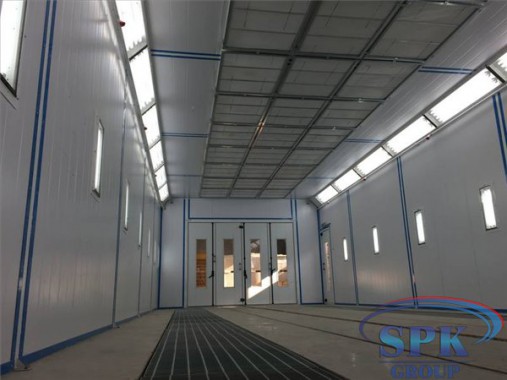

В зону покраски воздух попадает с отсутствием взвешенных частиц, проходя сверху вниз сквозь фильтры тонкой очистки, фильтрующая способность которых достигает 97-98%.

В процессе покраски воздух стремится вниз по вертикали и, обдувая изделие со всех сторон, забирает с собой элементы краски, а также пары растворителя.

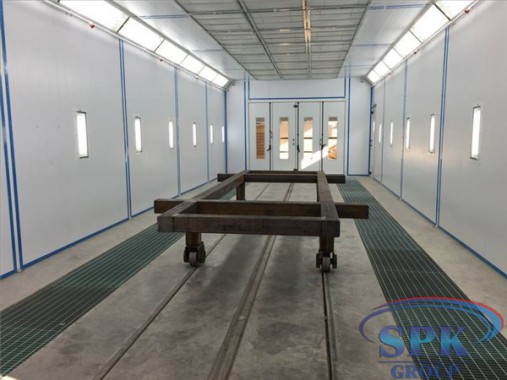

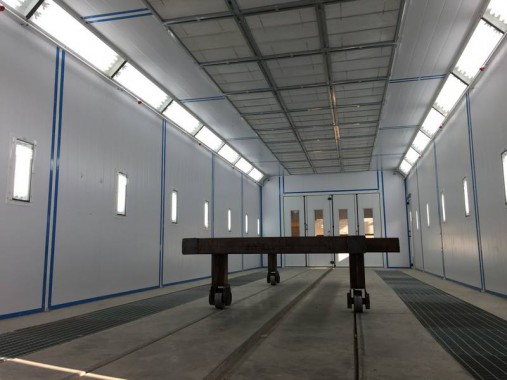

Воздушный поток проходит через решетки, краскоостанавливающие фильтра, расположенные на уровне пола. Данная группа фильтров способствует задержке 85-90% остатков краски сухих. Затем воздух выбрасывается наружу при помощи вытяжной группы через фильтрующую секцию.

В камере покраски может устанавливаться рекуператор пластинчатый, для экономии энергоресурсов, выполняющий функцию нагрева воздушного потока на входе с помощью выбрасываемого заранее подогретого воздуха.

Описание фазы обдува

Фаза окраски после ее завершения, фазы обдува автоматически включается. Температура внутри кабины поднимается до 25-80°C на данной фазе. Удаление с поверхности окрашенного изделия остатков растворителя возможно добиться в процессе фазы обдува. Продолжительность фазы обдува 3 -10 мин.

Описание фазы охлаждения

Остановка двигателя, обратный перевод заслонок в режим окраски происходит по завершению фазы сушки.

Для безопасной работы установки и продления срока службы двигатели запускаются и, при отключенном нагревательном элементе (установка перегретой воды/пара, горелка, электрическая батарея) охлаждают теплообменник и установку до температурного уровня 25-30°C.

Описание фазы сушки

Вентиляторы в вытяжной/приточной группах после завершения фазы обдува останавливают работу. Переключение заслонки в спокойном режиме, отвечающей за перевод камеры в режим сушки (рециркуляции воздуха), происходит с помощью электроприводов. Вентиляторы в приточной группе запускаются повторно (плавным пуском). Нагрев потока воздуха, взятого из кабины к нагревательной батарее, до необходимой температуры происходит с помощью приточной группы.

На контрольной панели программируется (оператором или заблаговременно) желаемая температура рециркулирующего воздуха, также время сушки от 20-60°C.

В установке предусматривается частичный забор уличного воздуха (примерно 13%) во избежание образования внутри кабины опасной концентрации паров.
