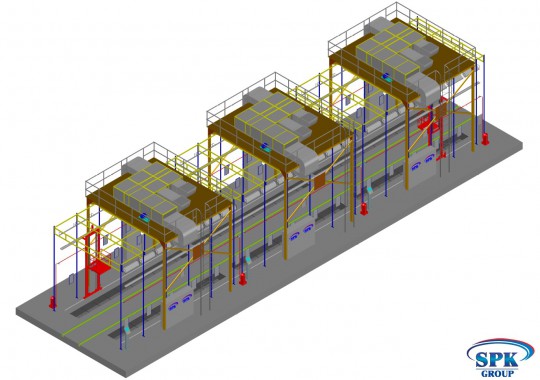

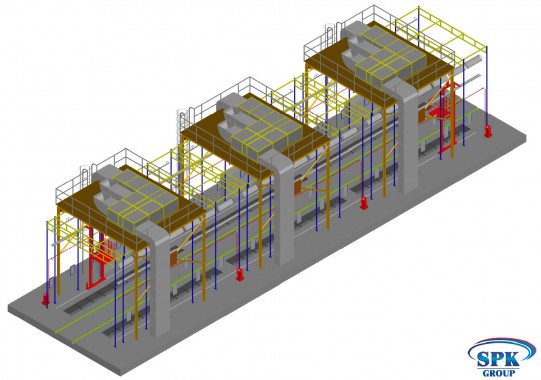

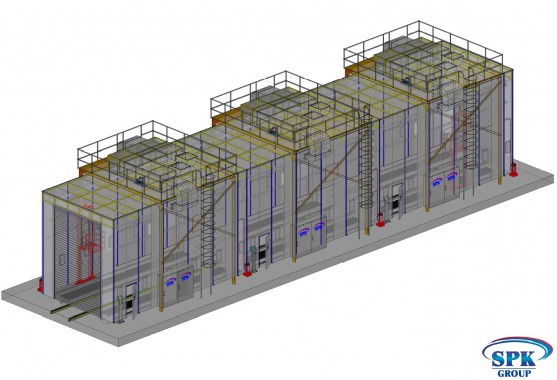

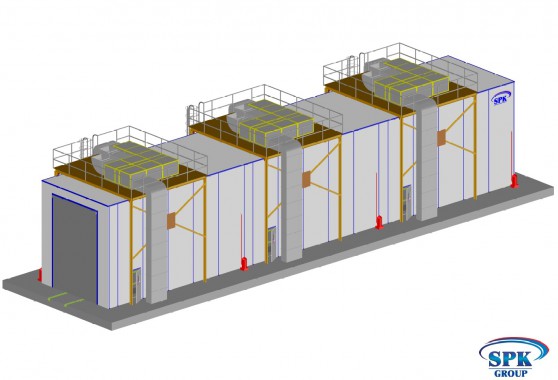

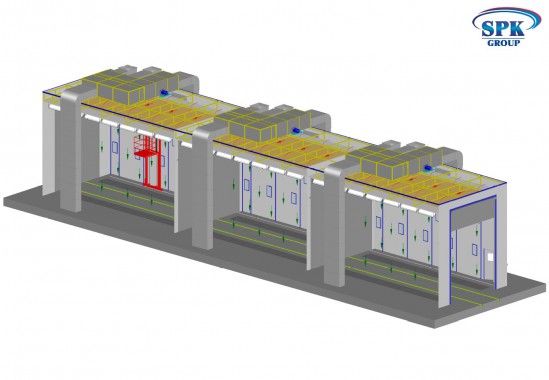

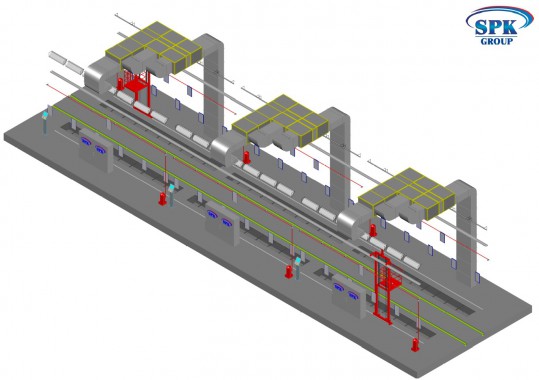

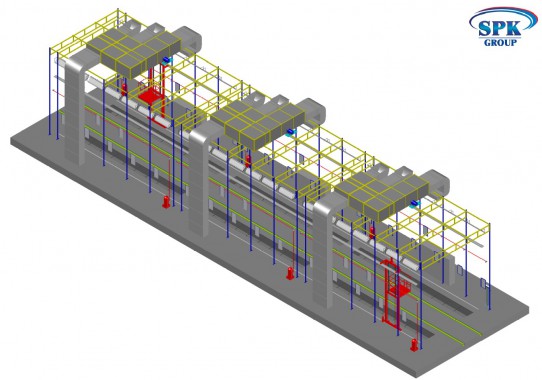

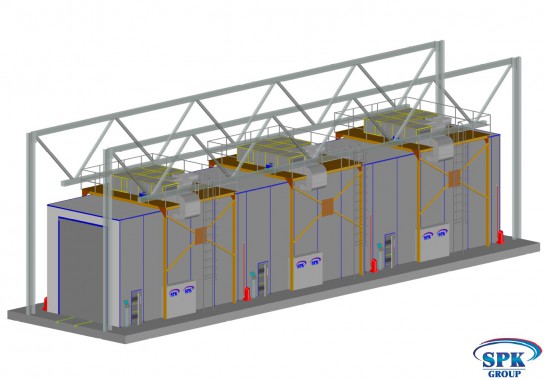

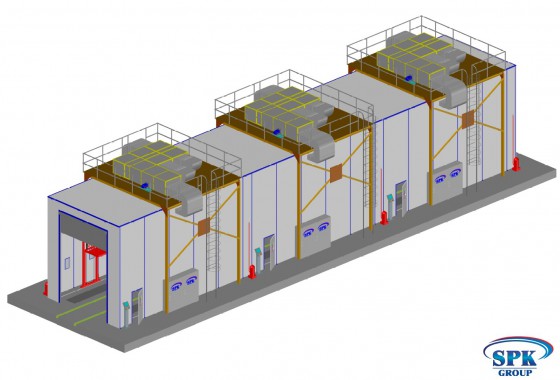

Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6

Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6

Размеры

Количество секций

3





 Общие размеры (ДхШхВ)

33000х6000х6000 mm

Внешние размеры:

33100x8770x8150 mm

Поток воздуха

Нисходящий поток

Вытяжка

Через напольные решетки

Вытяжка

Количество каналов в  секции

2

Размер канала (ДхШ)

3000х780

Количество решеток

2 ряда  решеток. Всего  60  штук



Материал решеток

плоские стальные полосы+10mm скрученная стальная арматура

Покрытие решеток

Оцинкованное

Максимальная нагрузка

800 кг/м2

Кабина.

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

Рольставни с  электроприводом



Количество

2 шт.

Просвет ворот

4000х6000 (ШхВ)

Материал

Алюминий





Дополнительные ворота внутри  ОСК

Тип

Рольставни с  электроприводом





Количество

2 шт.

Просвет ворот

5500х6000 (ШхВ)

Материал

Алюминий





Стеновые панели.

Толщина панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³





Сервисная дверь

Количество дверей

6 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

В боковых стенках

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 600-1000 Люкс. Искро-взрывозащищенное исполнение (EX)

Верхний свет (45 градусов)

42 плафона по периметру по 4 лампы  9,8 кВт

Каркас крепления светильников

Стальной каркас

Нижний свет (встроенный в стеновые панели)

42 плафона по 4 лампы  6,1кВт

Каркас крепления светильников

Стальной каркас

Группы притока и вытяжки

Положение генератора

 Справа

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

3 генератора

Количество генераторов вытяжки

3 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Модель вентилятора притока

Центробежный вентилятор высокого давления с обратными лопатками. Прямой  привод

Модель вытяжного вентилятора

Центробежный вентилятор высокого давления с обратными лопатками. Прямой  привод

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)



11,0 кВт

11,0 кВт

Производительность общая 123  000 м³/ч

Производительность общая :      123 000 м³/ч

Давление 600 Па.

Давление 600 Па.

Управление притоком воздуха

Автоматическая заслонка (Электрический сервопривод)

Управление вытяжным потоком воздуха

Инверторный привод вытяжных э.дв  Автоматическое поддержание  заданного  избыточного  давления

Подогрев воздуха

Способ подогрева

Электронагрев

Количество теплообменников

3 шт.

Модель

-

Тепловая и электрическая мощность

900 кВт

Пластинчатый рекуператор

Подогрев  входящего  холодного  воздуха  за  счет  выбрасываемого теплого

количество

3 шт.

Структура

с поперечным потоком и алюминиевыми пластинами, имеющими гофрированную поверхность для создания турбулентного потока; монтируется в приточный / вытяжной воздуховоды

Фильтрация

Фильтр притока

Предварительный фильтр карманной формы  класс G4;

Потолочный фильтр  V500  класс  EU5

Фильтр вытяжки

Стекловолоконный фильтр класс G3 , предварительный фильтр карманной формы  класс G4

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер



Панель управления

Окрашивание; режим продувки; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ); автоматическое  отключение при  недостаточном избыточном давлении

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Максимальная  мощность энергопотребления   988 кВт

Технические характеристики
Канал

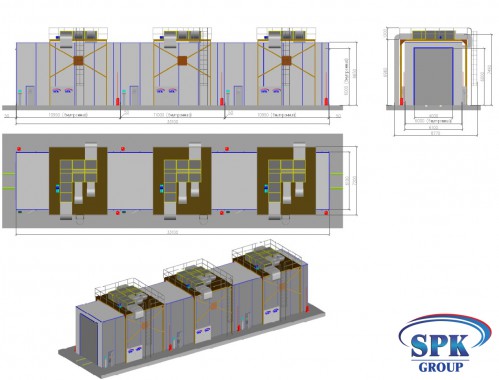

Внешние габариты (ДхВхШ) : 33100*8770*8150 мм
Габариты ОСК
