ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА ТУПИКОВОГО ТИПА для вагонов и локомотивов SPK-32.7.7 РОССИЯ

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

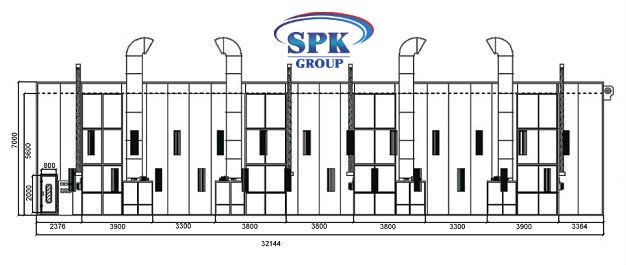

Габариты ОСК
Внешние габариты (ДхВхШ) 32144x9646x7600
Внутренние габариты камеры (ДхВхШ) 32000x7000x7000
Канал

Размеры

Внутренние (mm)

32000x7000x7000

Внешние (mm)

32 144x9 646x7 600

Поток воздуха

С направлением сверху вниз

Вытяжка

Ч/з два канала

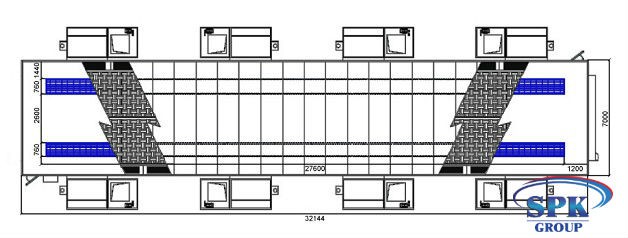

Канал

Количество

2 канала

Р-р канала

27 600х760 mm/канал

Кол-во решеток

По два ряда

Материал

стальные плоские полосы+скрученная стальная арматура толщ. 10мм

Покрытие

Оцинкованное

Наибольшая нагрузка

От 500 до 800 кг/м3

Кабина окрасочной камеры

Конструкция

Выпуклая

Конструкция из стали

+

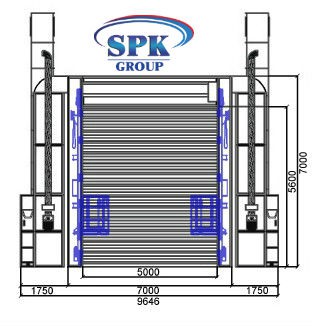

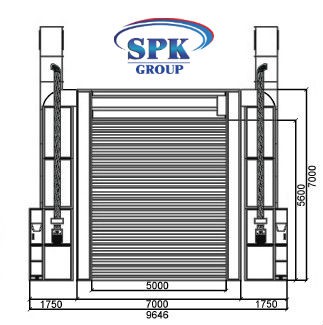

Главная дверь

Количество створок

Одни рольставни

Размер

5.000х5.600 (Шир.хВыс.)

Материал выполнения

Оцинкованная сталь





Структура окон







Стенные панели

Толщина

70 mm

Толщина стали

0,5 mm

Наполнитель панелей

Минеральная вата





Плотность заполнения

19грамм/м³





Сервисная дверь

Число дверей

2

Р-ры дверей (ШхВ)

800х2.000

Расположение

Справа и слева

Структура окон в двери

окна в форме овалов с теплоизоляционной резиной

Крыша

Материал исполнения крыши - стальные цинкованные пластины

Структура

Прямая

Оснащение стальной конструкцией

Да

Конструкция потолка с закрепленными на нем потолочными фильтрами

Каркас производится из D8 стали





Материал панели на крыше

Минеральная вата

Потолочные фильтры

Модель SP-600G

Освещение в камере SPK

Верхний свет

40 плафонов по 4 лампы, в итоге 160 ламп мощ-стью по 36Вт

Каркас крепления для светильников

Выполняется из стали

Нижний свет

34 плафона, каждый из которых оснащен 4-мя лампами, всего136 ламп по 36 Вт





Выпрямитель

для двух ламп одно действие





Общая мощность освещения

10.656Вт





Группы притока/ вытяжки в камере (воздухообмен 120 крат/час)

Положение генератора

С правой стороны

Конструкция генераторной группы фильтров

Квадратная конструкция, производится из стали

Обшивка групп приточных/ вытяжных фильтров

каркас группы вытяжных фильтров/ приточной группы из EPS панелей



Регулирование воздушных потоков в

Пневматическая заслонка

Кол-во генераторов притока

8

Кол-ство генераторов вытяжки

8

Параметры вентилятора притока

Центробежный вентилятор, имеющий 2ное действие

Параметры вытяжного вентилятора

Центробежный вентилятор, имеющий 2йное действие

Модель вентилятора Siemens 4.5M

Модель вентилятора Siemens-710-H

Мощ-сть 2х5,5кВт

Мощ-сть 1х7,5кВт

Производит-ность: 188 000 м³/ч

Пр-сть 186 000 м3/ч

Давление 780Па.

Давление 426Па. С ременным приводом

Управление притоком воздуха



Управление вытяжным потоком воздуха

Оборудуется ручной заслонкой

Подогрев воздуха

Устройство для подогрева

Дизельная/газовая горелка, паровой/водяной теплообменник, с функцией догрева

Кол-во

8 теплообменников

Модель

R5

Произв-нсть горелки

260.000 кКал/ч

Структура теплообменника включает

антивзрывчатое отверстие; Мультицикл;





Дымоход

Отсут.

Материал дымохода

Отсут.

Фильтрация

Фильтр притока включает

Основной фильтр имеет  форму кармана;

Потолочный фильтр

Фильтр вытяжки включает

Стекловолоконный и  угольный фильтры

Система контроля технологических режимов

Способ управления

Реле







 Панель управления в камере включает:

Окрашивание; температурное распыление с нарастанием; сушка до 80 градусов, индикатор отказа; регулировка времени сушки; термостат; выключатель питания; чрезвычайная остановка; метр часов; выключатель освещения;

Система перемещения операторов-маляров

Лифт площадка

2 Подъемно-передвижные лифт площадки

Питание

380 вольт
