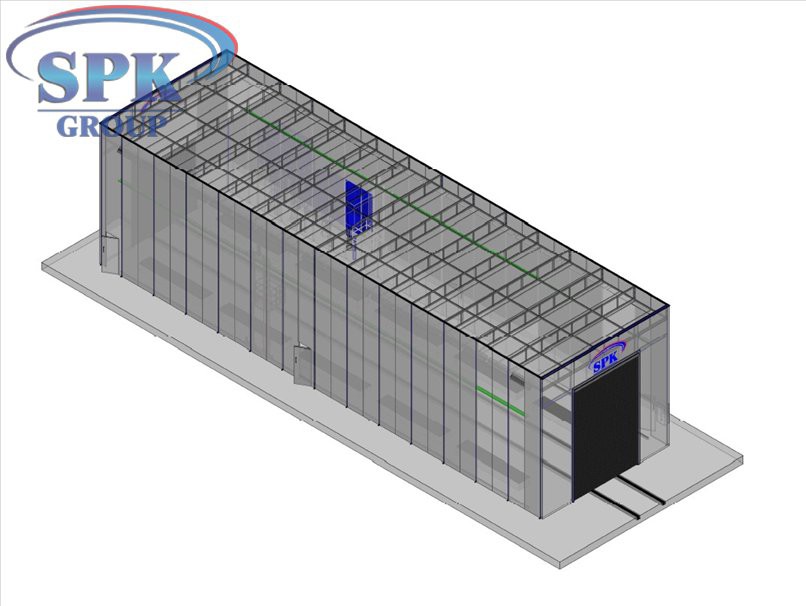

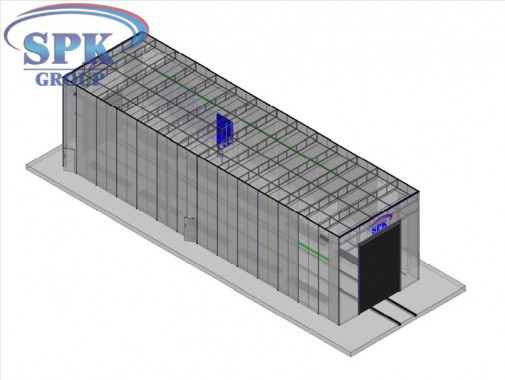

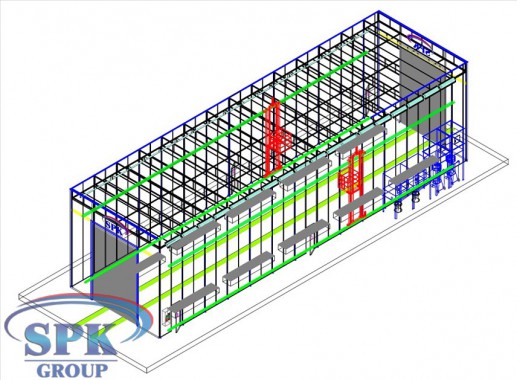

Окрасочно-сушильный комплекс для окраски ж/д транспорта SPK-29.8.7

Окрасочно-сушильный комплекс для окраски ж/д транспорта SPK-29.8.7
Окрасочно-сушильный комплекс для окраски ж/д транспорта SPK-29.8.7
Окрасочно-сушильный комплекс для окраски ж/д транспорта SPK-29.8.7
Окрасочно-сушильный комплекс для окраски ж/д транспорта SPK-29.8.7
Окрасочно-сушильный комплекс для окраски ж/д транспорта SPK-29.8.7

Размеры

Количество секций

1

Внутренние размеры (ДхШхВ):

28800х8000х7090 mm

Внешние размеры:

29000x9930x7860 mm

Вытяжка

Через фундамент

Направление воздушного потока

Вниз

Вытяжка

Число каналов

два

Габариты канала (ДхШ)

26000х700 mm

Ряды решеток  в камере

2 ряда



Конструкция решеток

Конструкция включает: скрученную арматуру и плоские полосы, произведенные из стали

Материал покрытия решеток

Оцинковка

Значение нагрузки максимальное

2.000 кг/м2

Характеристики кабины

Каркас

Силовой

Конструкция из стали

+

Характеристика основной двери

Тип

Роллетные ворота

Количество

2 шт.

Просвет ворот (размер)

5000х6000 (ШВ)

Материал исполнения

Сталь

Структура окон

Окна отсутствуют

Уплотнение

Резина теплоизоляционная

Описание панелей стен

Толщина каждой панели

50мм.

Толщина стали

0,6мм

Наполнитель в каждой панели

Вата минеральная на осн. базальтового волокна

Свойства наполнителя

С антисептиком, не горючий

Плотность заполнения

32,0 кг/м3

Описание сервисной двери

Число дверей

4 двери

Размеры дверей

800х2000 (ШВ)

Расположение

По двум сторонам- справа и слева

Описание окна, расположенного в сервисной двери

Окно прямоугольной формы, имеющее скругленные углы и теплоизоляционная резина

Описание крыши

Конструкция

Сэндвич-панели в основе, крыша прямая

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Вата минерал. на осн. базальтового волокна

Фильтры, размещенные на потолке

SP - 600 G

Система освещения 710-1000Люкс

Свет верхний (45 гр.)

По 4 лампы в 40 плафонах по периметру

Каркас, на котором крепятся  светильники

Выполняется из стали

Нижний свет (в стеновых панелях)

По 2 лампы в 40 плафонах

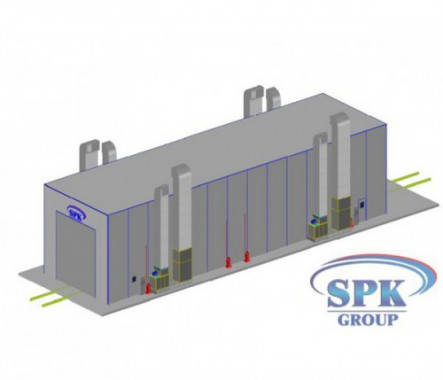

Описание приточно-вытяжной гр. (со значением воздухообмена 120 крат/ч)

Положение генератора

По правой и левой сторонам

Конструкция генераторной группы

Конструкция стальная формы квадрата

Обшивка

Каркас из стального листа

Регуляция потоков воздуха

Автомат. заслонка

Количество генераторов приточной гр.

4 генератора притока

Количество генераторов вытяжки

4 генератора вытяжки

Поток воздуха направляется

Поток в вытяжке



Характеристики  приточного двойного вентилятора

Исполнение искро- и взрывозащитное

Характеристики  вытяжного двойного вентилятора

Исполнение искро- и взрывозащитное

Значение мощности - 18кВт

Значение мощности - 18 кВт

Значение производительности:      192 тыс куб м /час

Значение производительности:      192 тыс куб м /час

Знач. давления 760Па.

Знач. давления 760Па.

Управление притоком и вытяжкой

Автоматическая заслонка

Тепловая система в камере SPK

Элементы тепловой системы

Горелка дизельная (горелка газовая, вода, пар, электронагрев)

Число теплообменников

4 шт.

Модель дизельных горелок

R5/ R5G

Производительность горелок

1.600кВт

Структура теплообменника

Антивзрывчатое отверстие + мультицикл

Мощ-ть (без рекуператора)

1.600кВт

Мощность с рекуператором

1.050кВт

Характеристики системы фильтров

Приточный фильтр

Главный фильтр карманный и фильтр потолочный

Вытяжной фильтр

Состоит из: угольного и стекловолоконного

Описание системы регулирования технологических режимов IP65



Панель управления

Окрашивание, распыление нарастающее температурное, сушка до 60 град., регуляция  времени сушки, выключатель системы освещения и выключатель питания, метр часовой, термостат, индикатор отказной, остановка аварийная

Элемент управления

Контроллер реле



Питание камеры

- двигателя

3 по 380 Вт

50 Гц

-  системы освещения

220 Вт/

50 Гц

Мощность общ. 194кВт

Характеристики дробеструйной камеры

размеры внутр.

28.800х8.000х7.090mm

Внешние размеры

29.000x8.200x7.860mm

Вытяжка

Через пол

Направление воздушного потока

Вниз

Описание вытяжки

Количество каналов в вытяжке

3 канала

Габариты канала



26.000х 770 mm /каждый канал

Ряды решеток  в камере

3 ряда



Конструкция решеток

Конструкция включает: скрученную арматуру и плоские полосы стальные

Описание покрытия решеток

Оцинкованное

Максимальное значение нагрузки

1.000кг / м2

Описание кабины

Конструкция кабины

Каркас силовой

Конструкция стальная



+

Главная дверь.

Тип

Роллетные ворота с защитной шторой

Число

2 двери

Размеры ворот

5.000х6.000 (ШВ)

Материал

сталь оцинкованная

Разделение камеры

Не разделяется

Структура окон

Отсутствуют окна

Уплотнение

Уплотняется теплоизоляционной резиной

Защита от дроби

резиновое покрытие

Панели стеновые

Толщ. панели

50мм.

Толщ. стали

0.6мм

Наполнение

Ватой минеральной

Характеристики наполнителя

Пропитка антисептиком, не горит

Плотность

32 кг / м куб

Укрытие

Материал дробезащитный

Описание сервисной двери

Кол-во дверей

4

Размеры дверей

800х2000 (ШВ)

Вид двери

Сплошная

Структура двери

Дверь герметичная + укрытие из резины

Описание крыши

Структура

Форма прямая, состав - сэндвич-панели

50 мм.

Конструкция каркаса

Каркас стальной силовой

Конструкция потолка

Каркас из стали

Покрытие каркаса

Есть покрытие

Исполнение панели крыши

Минеральная вата

Осветительная система камеры

Верхний свет

40 плафонов

Каркас крепления светильников

Стальной каркас

Защита от дроби

специализированное стекло

Проводка

металлорукав

Описание группы подготовки и нагрева воздуха

Положение генератора

Левая сторона

Конструкция генераторной группы

Стальная конструкция квадратной формы

Обшивка каркаса

Каркас групп представлен теплоизоляционными панелями

Регуляция потоков воздуха

Автоматическая заслонка

Число генераторов притока

1

Число генераторов вытяжки

1

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Характеристики  приточного двойного вентилятора

Исполнение искро- и взрывозащитное

Характеристики  вытяжного двойного вентилятора

Исполнение искро- и взрывозащитное

Значение мощности - 15 кВт

Значение мощности - 15 кВт

Производительность:      40.000 м³/час

Производительность:    40.000 м³/час

Значение давления 780Па.

Значение давления 780Па.

Управление воздушным притоком

Автоматическая заслонка

Управление вытяжным потоком

Ручная заслонка

Система отопления камеры

Подогрев

 Дизельная горелка; электричество

Количество

1 теплообменник

Модель горелок

R5

Производительность горелки

360кВт

Описание теплообменника

антивзрывчатое отверстие и мультицикл

Фильтрационная система

-приточный

Фильтр основной карманный и потолочный

-вытяжной

Угольный и стекловолоконный фильтры

Характеристики системы регенерации дроби

Способ

сепаратор DBS-200, снабженный вентилями дистанционного управления

Система подачи дроби

DBS-200 - 2 штуки Напорные рукава Ø32мм, сопло вентури Ø8мм.

Значение

6-9 бар

Автоматика управления

контроллер

Описание системы фильтрации дроби

Бункер-накопитель объем 200 л. с фильтровальным ситом (ячейки сита р-ром 2мм.)

Описание системы сбора дроби

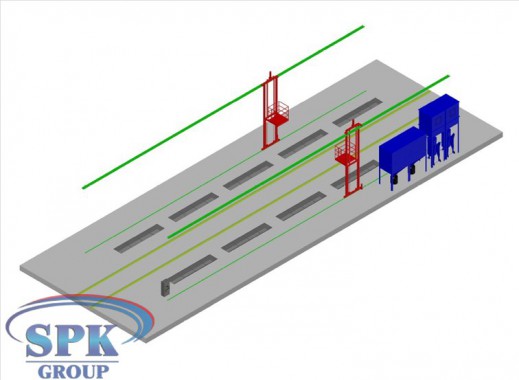

Описание скребкового пола

Пол скребковый снабжен грейферными скребками. Линейка для сбора абразива размещена  вдоль стен ОСК.  Высота пола составляет 180мм, линейка имеет ширину 1.12м.  Пневматический привод скребков . Настил пола решетчатый.

Управление пневмоприводами

Автоматическое управление, контроллер



Питание

- осветительной системы

220Вт 50 Гц

- освещения

3 х 380 Вт/50Гц



Мощность общая  45кВт

Технические характеристики
Канал
Внутренние габариты камеры (ДхВхШ): 28800х8000х7090
Внешние габариты (ДхВхШ) : 29000x9930x7860
Габариты ОСК
