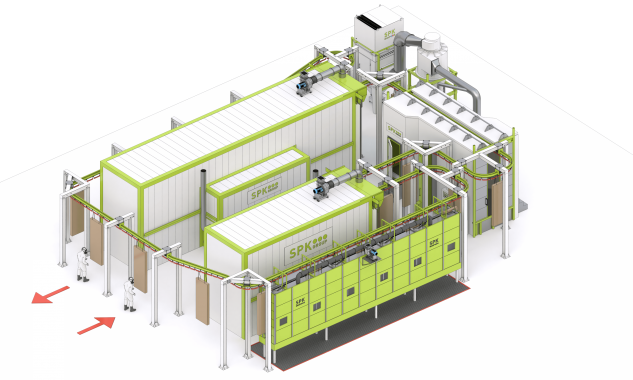

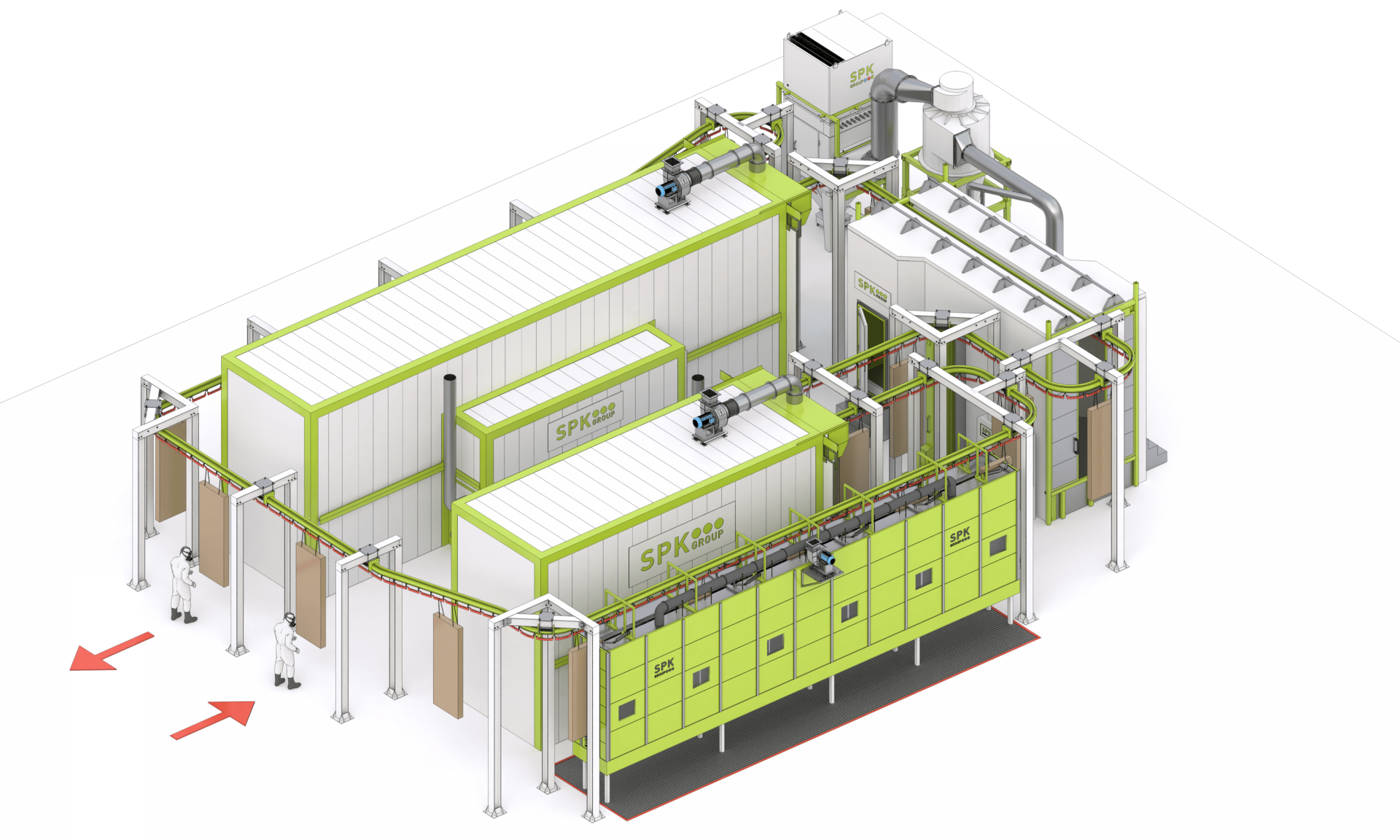

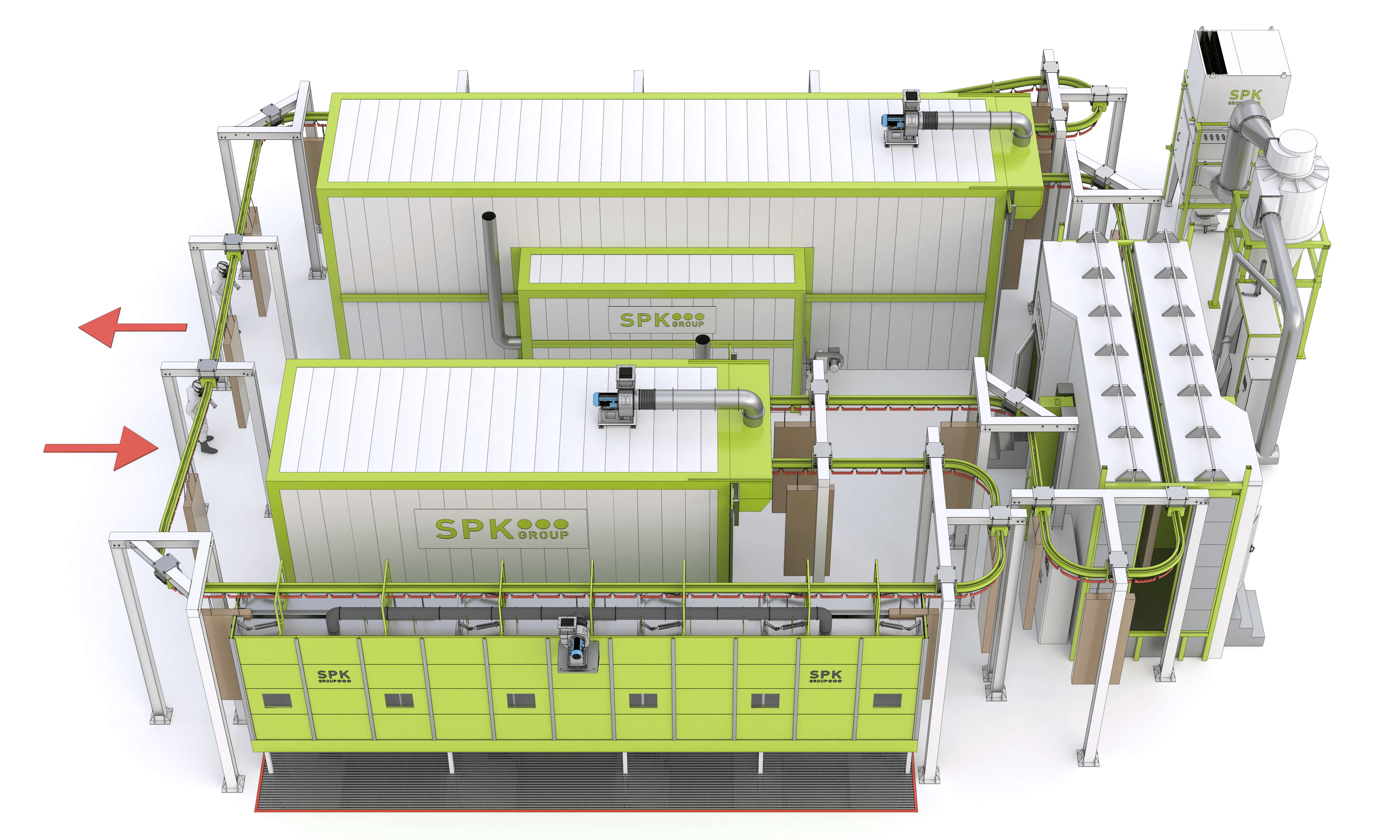

Высокотехнологичный комплекс подготовки поверхностей и автоматизированного нанесения порошковых покрытий

1. Транспортная система: автоматический подвесной монорельс

Интегрированный монорельсовый конвейер отвечает за безостановочное перемещение деталей по технологическим участкам финишной обработки. Цепной привод функционирует в непрерывном режиме с возможностью гибкой настройки скоростных параметров.

Эксплуатационные параметры конвейера:

• Протяженность трассы: 114,6 м.

• Интервал между подвесами: 400 мм.

• Скорость транспортировки: от 1 до 3 м/мин (управляется инвертором).

• Минимальный радиус разворота: 750 мм.

• Силовой агрегат: 2,2 кВт.

• Сервисный модуль: автоматический узел подачи жидкой смазки.

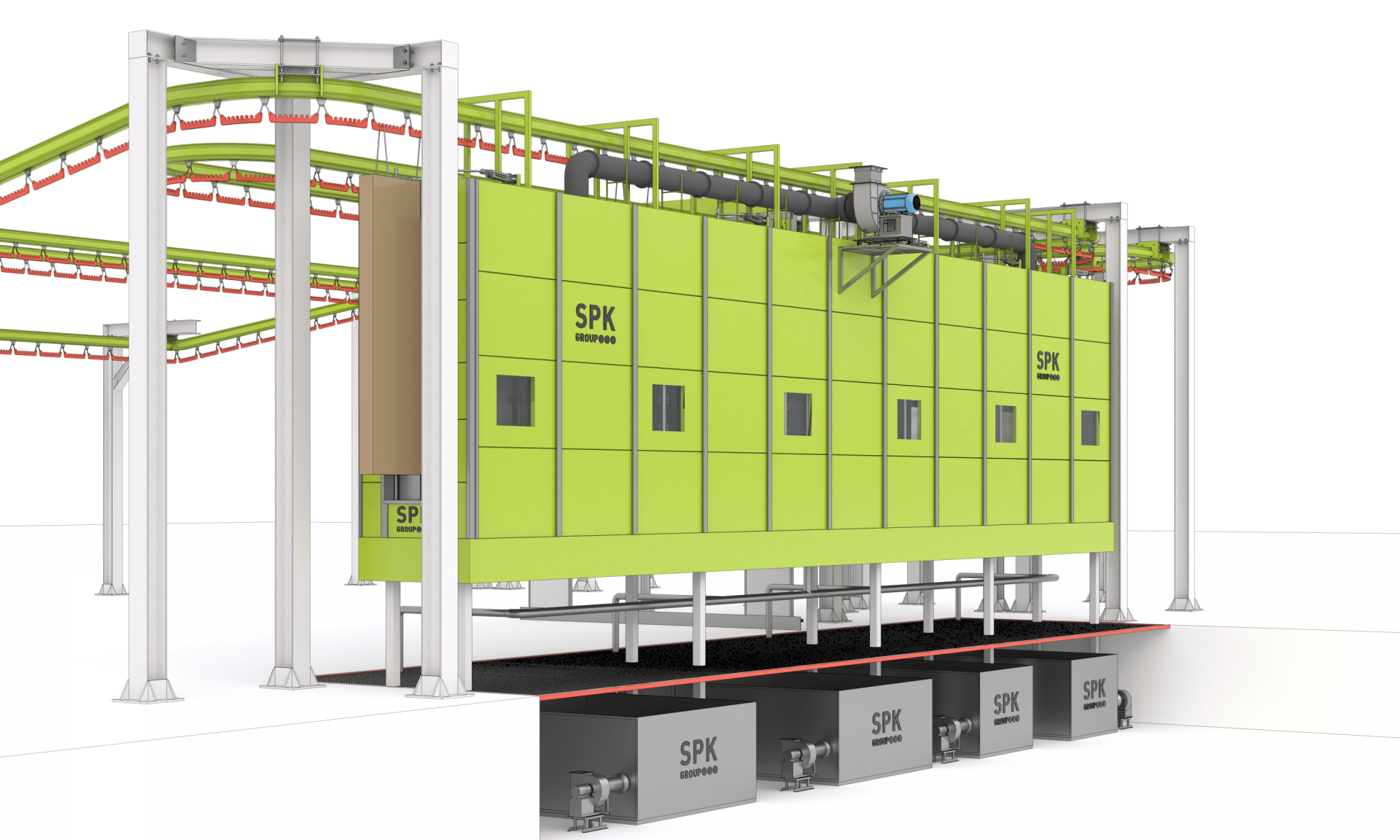

2. Модуль струйной химической обработки (АХПП)

Установка отвечает за предварительную подготовку металла методом интенсивного орошения активными составами с последующей нейтрализацией и промывкой.

• Конструктивное исполнение: Закрытый туннель проходного типа. Сварной несущий каркас, внутренние защитные экраны и резервуары выполнены из легированной нержавеющей стали. Архитектура комплекса проектируется в виде моноблока либо раздельных функциональных секций.

• Гидравлический контур: Каждый этап очистки оснащен индивидуальной ванной, циркуляционным насосом и запорно-регулирующей арматурой. Объем емкостей оптимизирован для стабильного удержания заданного терморежима и давления на распылителях. Насосные станции защищены многоразовыми фильтрами грубой очистки.

• Терморегуляция и вентиляция: Подогрев реагентов осуществляется эффективными газовыми горелками. Для минимизации эксплуатационных теплопотерь баки защищены слоем теплоизоляции. Избыточные испарения локализуются встроенной вытяжной системой.

• Электроавтоматика: Автономный шкаф управления на базе программируемого контроллера с сенсорным интерфейсом (степень защиты оболочки IP54).

3. Термокамера предварительной сушки

Агрегат предназначен для полного испарения остаточной влаги с поверхности заготовок перед зоной напыления.

• Логистика и каркас: Изделия подаются автоматически с помощью общего конвейера через технологические проемы. Каркас усилен с учетом веса транспортных путей; ограждающие конструкции собраны из окрашенных сэндвич-панелей с негорючим наполнением (минераловатная плита).

• Аэрация и нагрев: Воздушные потоки циркулируют по вертикальной траектории (снизу-вверх) через систему фальшпола и распределительного потолка. Нагрев воздуха производится выносным газовым теплогенератором. Система вентиляции обеспечивает рекуперацию тепла с контролируемым притоком свежего воздуха (обновление около 15%).

• Контроль среды: Интенсивность работы вентиляторов и мощность горелки регулируются частотными преобразователями. Выделяющийся пар отводится локальными вытяжными зонтами.

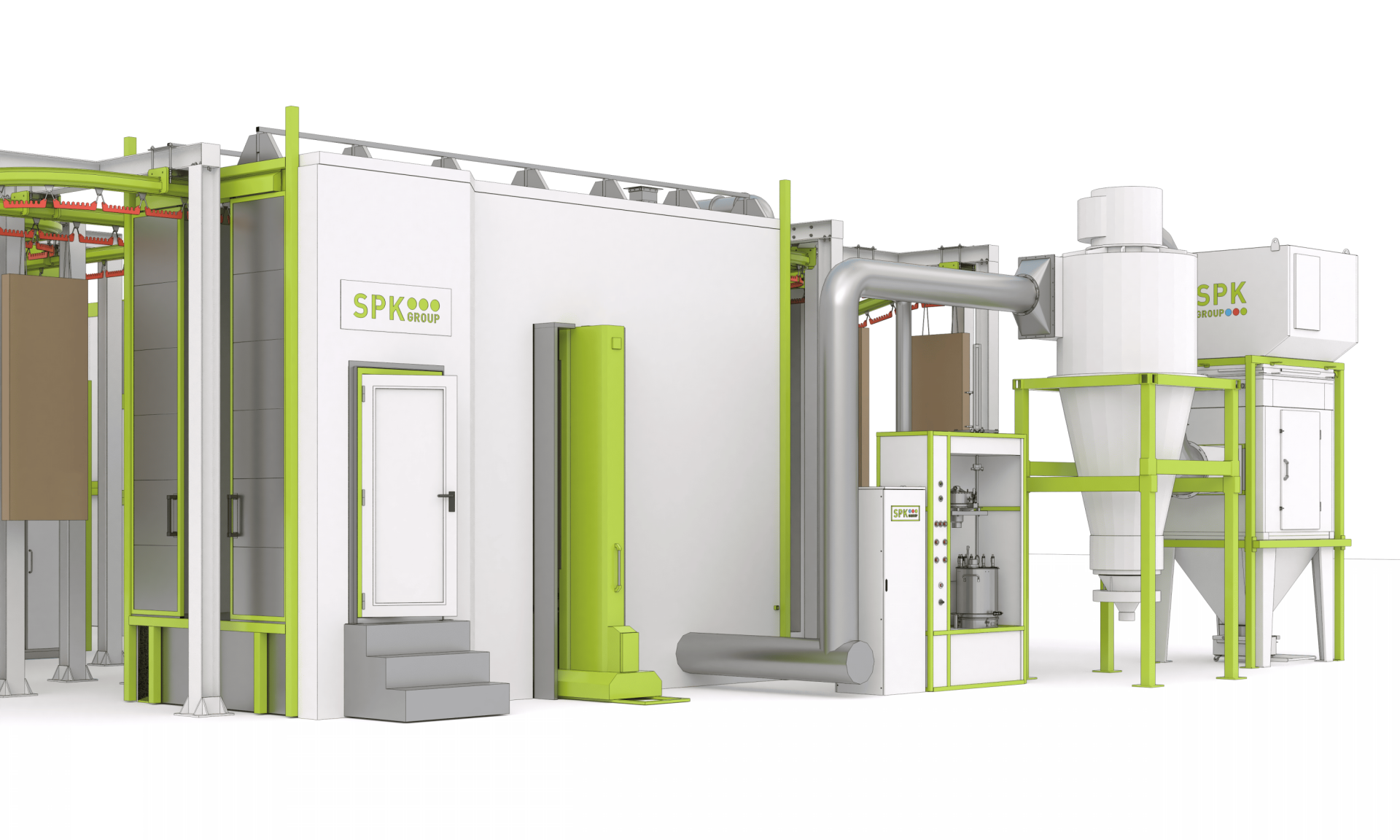

4. Окрасочный бокс с системой рекуперации

Специализированная камера предназначена для нанесения порошкового композита. Конструкция исключает попадание мелкодисперсной взвеси в помещение цеха и обеспечивает возврат неизрасходованного порошка в производственный цикл.

• Габаритные размеры и материалы: Проходной изолированный бокс с габаритами 6000 х 2250 х 3400 мм. Внутреннее пространство облицовано листовым антистатическим полимером, препятствующим налипанию частиц.

• Технология нанесения: Предусмотрена возможность комбинированной работы — автоматическое напыление манипуляторами и ручной подкрас операторами.

• Фильтрация воздуха: Загрязненная воздушно-порошковая смесь принудительно направляется в порошково-фильтрующую установку (ПФУ). Двухступенчатая очистка задерживает до 99,7% твердых частиц, что позволяет возвращать очищенный воздух непосредственно в рабочую зону цеха без теплопотерь.

• Управление: Отдельный пульт с промышленным контроллером (класс пылевлагозащиты IP54).

5. Термическая печь полимеризации

Финальный этап, обеспечивающий оплавление порошкового слоя и формирование прочностных характеристик финишного покрытия при температуре до 210 °C.

• Компоновка: Крупногабаритный односекционный туннель проходного типа (размеры — 11500 х 2500 х 4100 мм). Защитные стены выполнены из термостойких сэндвич-панелей с минеральной ватой повышенной плотности. Перемещение деталей внутри печи осуществляется в ручном режиме по подвесному пути.

• Распределение тепла: Конвекционный вентилятор, интегрированный в корпус, обеспечивает непрерывное перемешивание воздушных масс. Горячий воздух подается снизу через решетчатый пол и забирается сверху, гарантируя равномерный прогрев деталей сложной конфигурации. Нагрев базируется на автоматизированной газовой горелке.

• Безопасность: Продукты запекания улавливаются воздушными завесами и зонтами над проемами загрузки/выгрузки, после чего выводятся наружу.

• Автоматизация: Контроль температурных кривых и времени выдержки возложен на микропроцессорный контроллер (панель IP54).

6. Централизованный комплекс АСУ ТП

Управление всеми сегментами окрасочной линии сведено к единой интеллектуальной системе. Центральный интерфейс представлен графической сенсорной панелью. Оборудование смонтировано в защищенном шкафу со степенью герметичности IP65, что гарантирует стабильную работу электроники в условиях запыленного промышленного производства.

Разграничение зон ответственности: Проектирование трасс внешних воздуховодов, их закупка, теплоизоляция, изготовление несущих опорных металлоконструкций и непосредственный монтаж систем вентиляции за пределами кабин оборудования осуществляются силами и ресурсами Заказчика.
