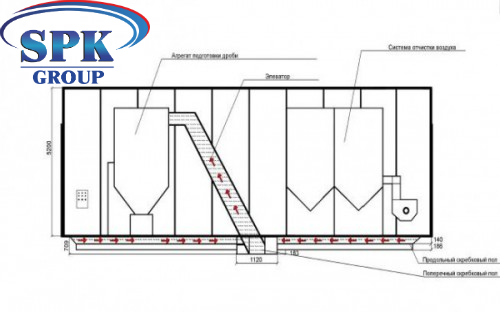

ОБИТАЕМАЯ ДРОБЕСТРУЙНАЯ КАМЕРА SPK-12 DB РОССИЯ

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

Габариты ОСК
Внешние габариты (ДхВхШ) 18400x8120x5200
Внутренние габариты камеры (ДхВхШ) 12000x5000x6000
Канал

Размеры

Внутренние размеры

12000x5000x6000 mm



Внешние размеры

18400x8120x5200mm

Направление потока воздуха

Вниз

Вытяжка

Через два канала

Вытяжка ч-з пол

Кол-ство каналов

2 шт.

Габарит канала для сбора дроби

11400х1120mm/канал

Ряды решеток

2 шт.

Форма решеток

Плоские, из стали

Покрытие решеток

Оцинкованное

Нагрузка максимальная

1200kg/m2

Кабина

Форма кабины

Выпуклая

Наличие конструкции из стали

Силовой металлический каркас

Главная дверь камеры

Кол-ство створок

2 шт. Распашные ворота

Размеры дверей

4000х4000 (ШхВ)

Материал

Оцинкованная сталь

Резина 6 мм



Стеновые панели

Толщина Панели

80 мм

Толщина стали

0,6мм

Заполнение

Минеральной ваты

Плот-сть заполнения

19 кг/м2

Сервисная дверь

Кол-во

2

Размеры дверей

800х2000 (Ш*В)

Размещение

Слева и справа

Антипаниковая система - аварийный выход с освещением

Резина толщиной 6 мм

Крыша



Форма

Прямая

Наличие стальной конструкции

Да

Конструкция потолка + крепление потолочных фильтров

Каркас из стали D8





Панели крыши

Минеральная вата





Система освещения камеры

- свет верхний

28 плафонов Х 2 лампы мощ. 36Вт

Каркас крепления светильников

Стальной

- свет нижний

Отс.

Аварийная система освещения

6 ламп Х 36Вт

Выпрямитель

1 действие Х 2 лампы





Группа подготовки воздуха

Обшивка групп притока и вытяжки

Каркас моноблока выполнена из стальных панелей

Регулировка потоков воздуха

Пневматическая заслонка

Кол-ство генераторов притока

Моноблок

Количество генераторов вытяжки

Моноблок

Вентилятор притока

Центробежный вентилятор двойного действия

Вытяжной вентилятор

Центробежный вентилятор двойного действия

Siemens

Siemens





Общая производительность:

30 000 м³/ч

Общая производительность:

30 000 м³/ч

Давление 700 Па.

Давление 700 Па.

Система регенерации дроби

Способ регенерации

Сепаратор

Агрегатный блок Дробеотделитель лабиринтного типа. 2 Вибросепаратора. Напорные рукава 32 мм диаметром,

сопло Вентури с диам. 8мм.,

Система дробедвижения

Бункер-накопитель  объемом 200 литров. Ячейки сита размером 2мм Напорный агрегат 200 л модель DBS-200. Вентили дистанционного управления.

Система сбора дроби

Скребковый пол

Скребковый пол с грейферными скребками. Линейка сбора абразива вдоль стен камеры. Высота пола 180мм. Ширина линейки 1,12м. Настил пола решетчатый. На каждую линейку пневматический привод скребков

Фильтр вытяжки



Система контроля технологических режимов

Управление

Реле

Панель управления



Перемещение операторов

Полно решетчатый помост







Питание

Эл/питание двигателя

380 вольт х 3 50Гц

-освещения

220 вольт

50Гц

Общая мощность 42 кВт
