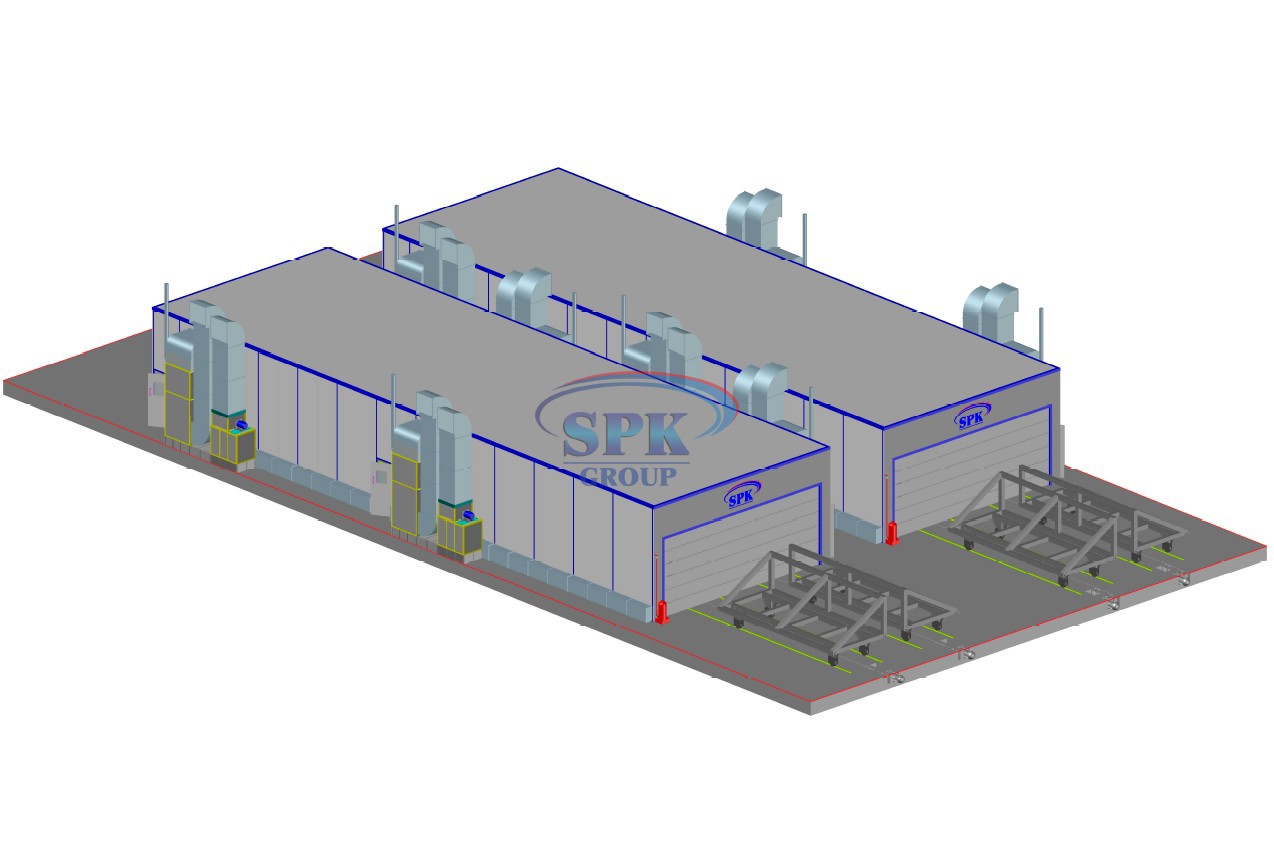

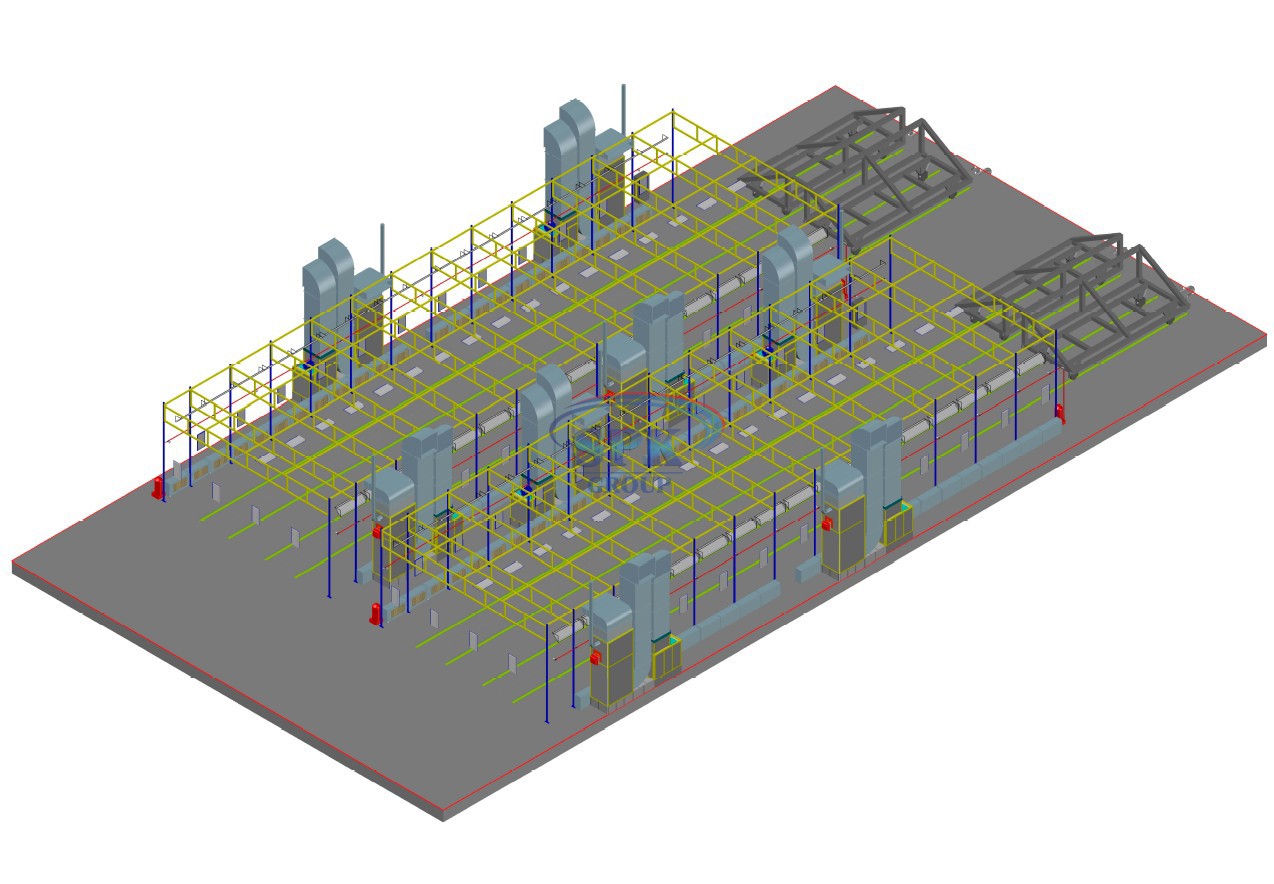

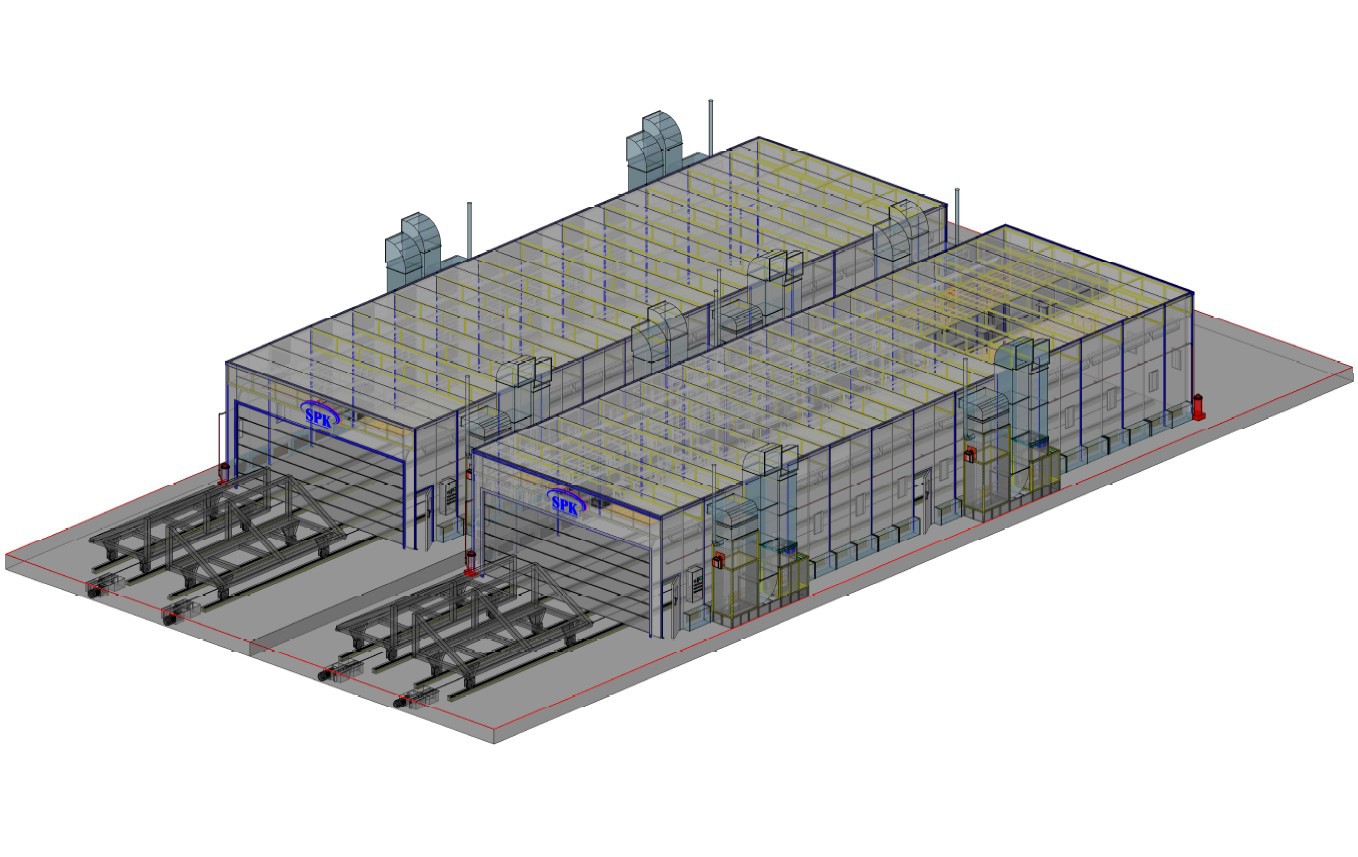

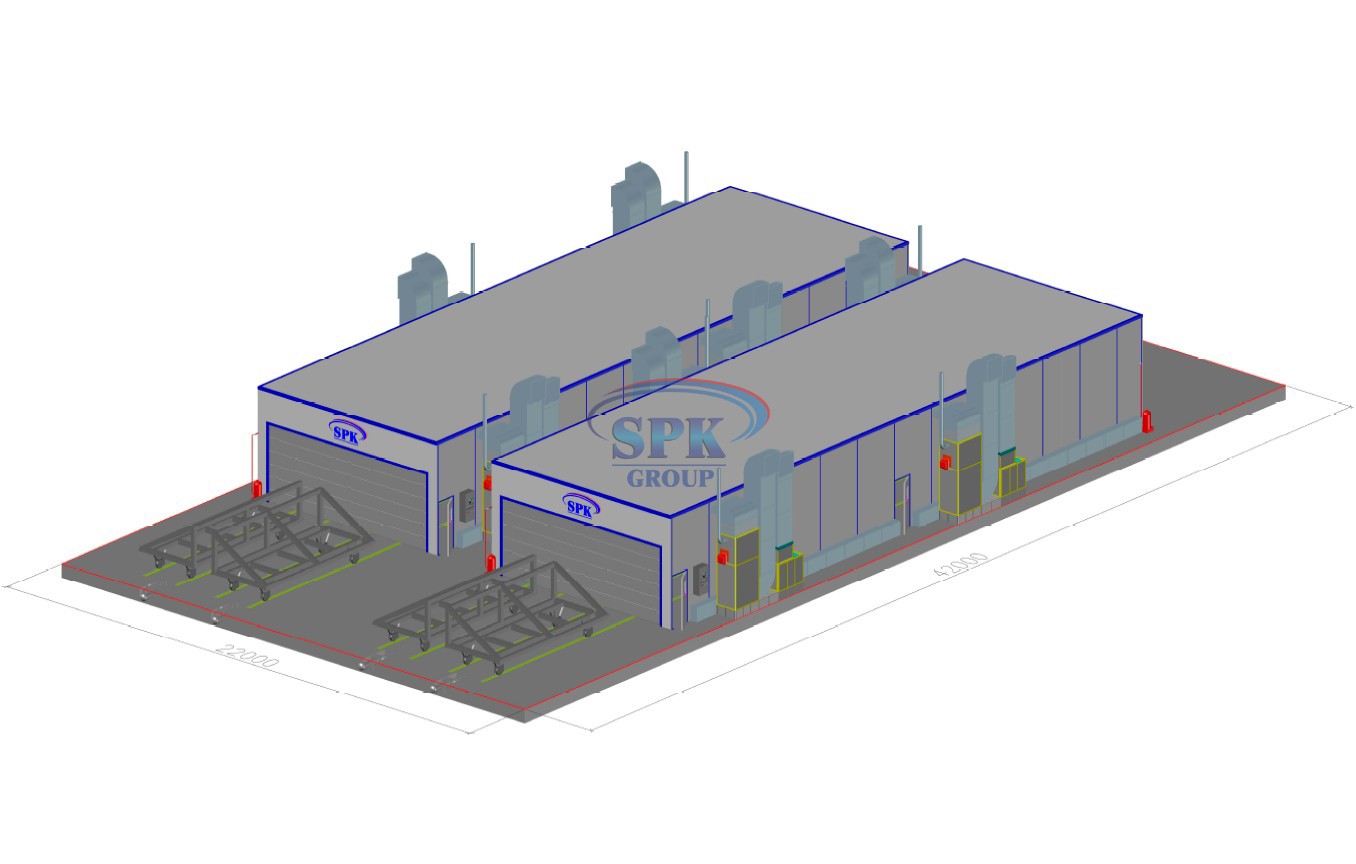

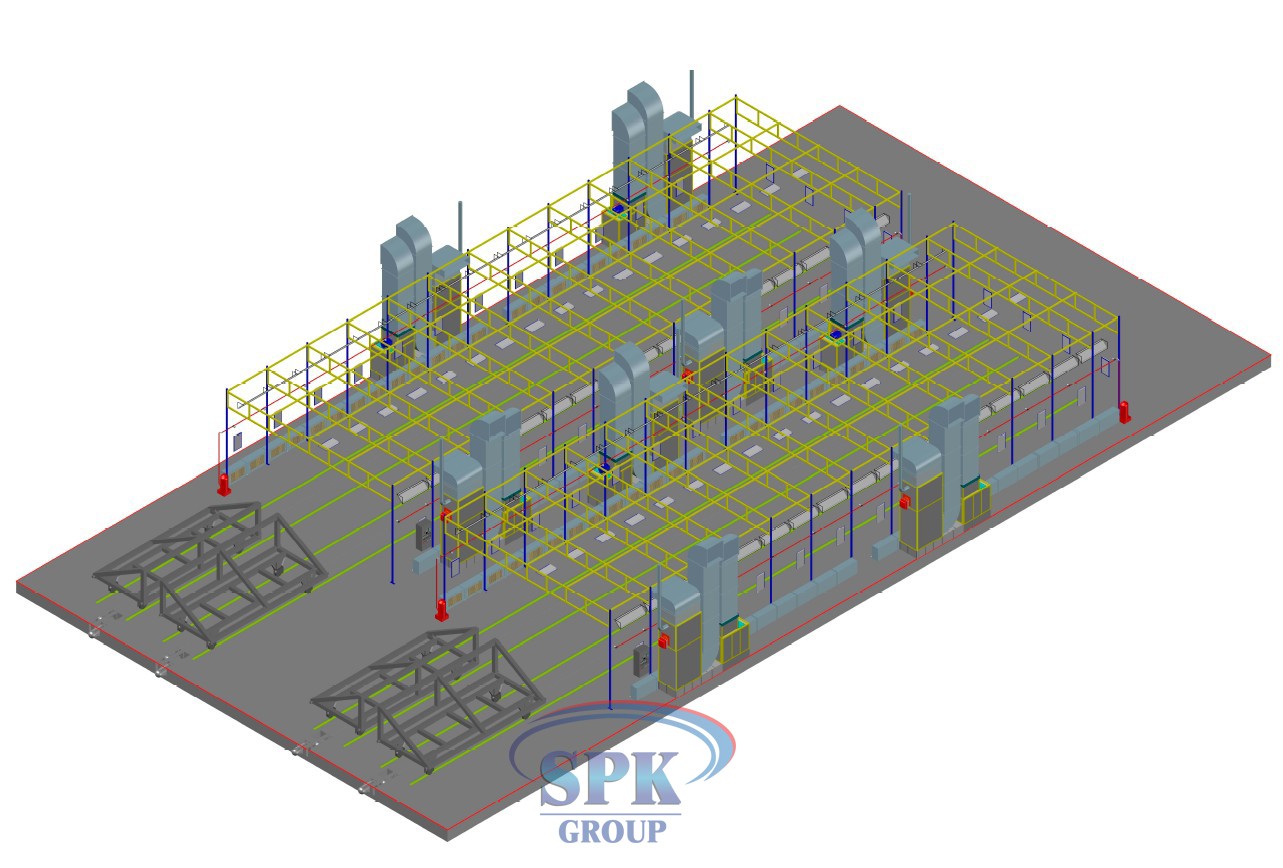

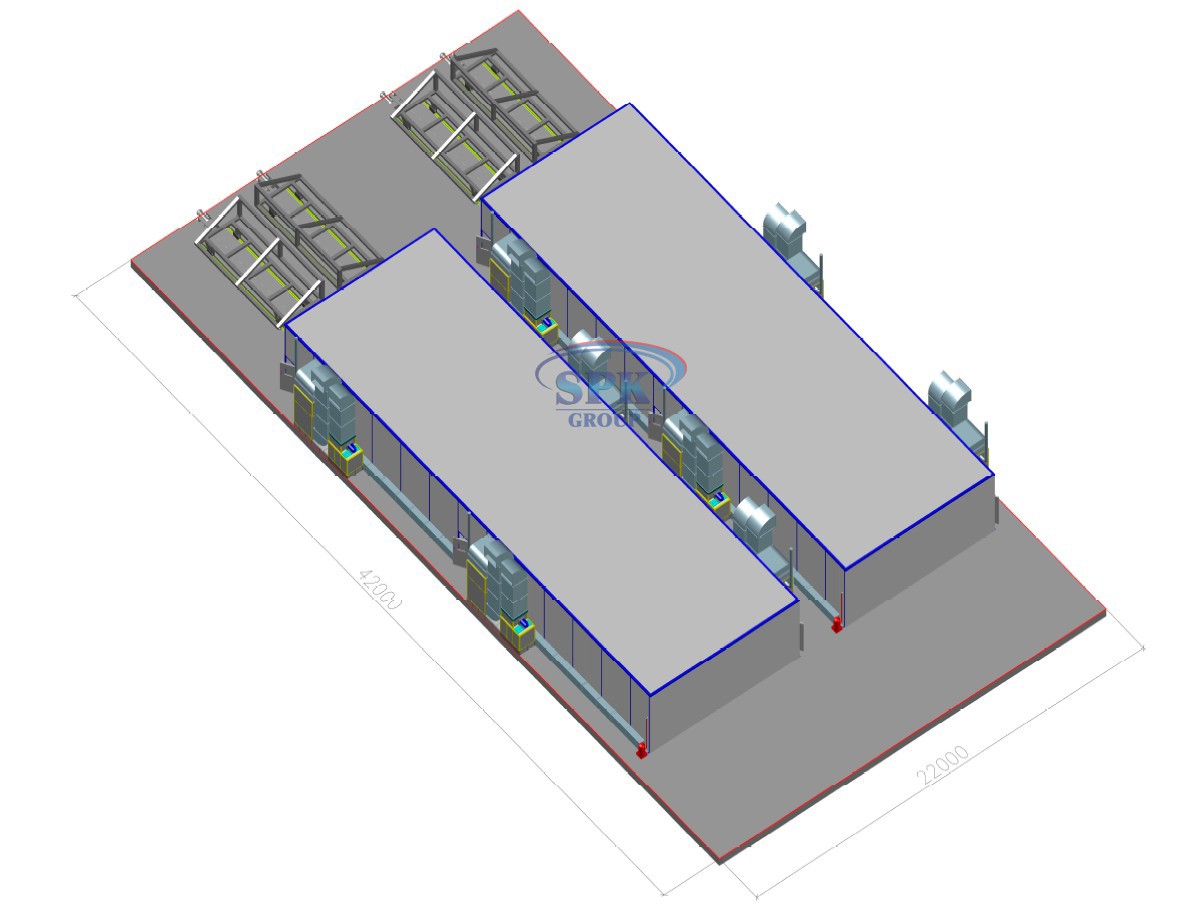

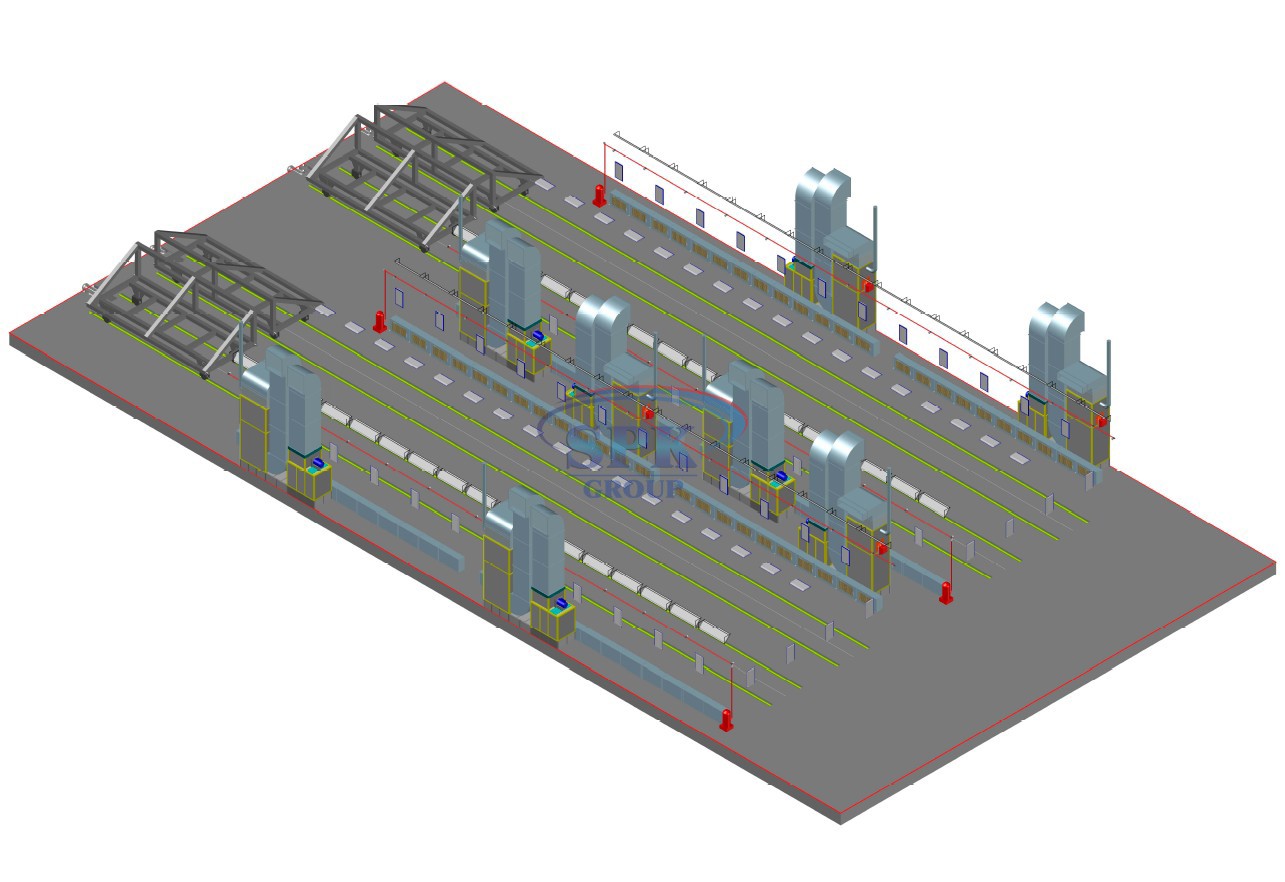

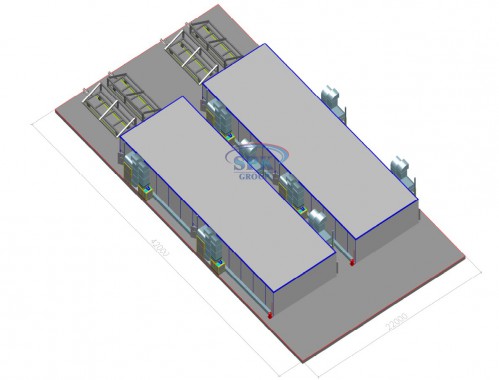

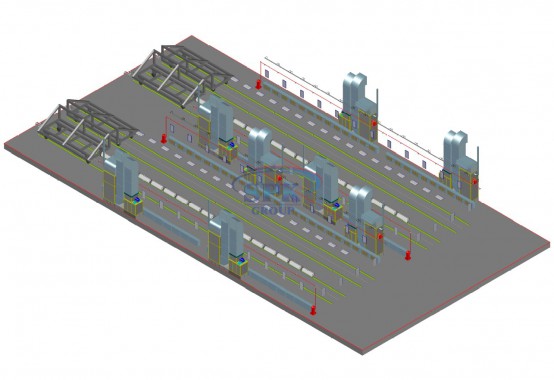

Комплекс для окраски и сушки металлоконструкций SPK-26x8x3

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

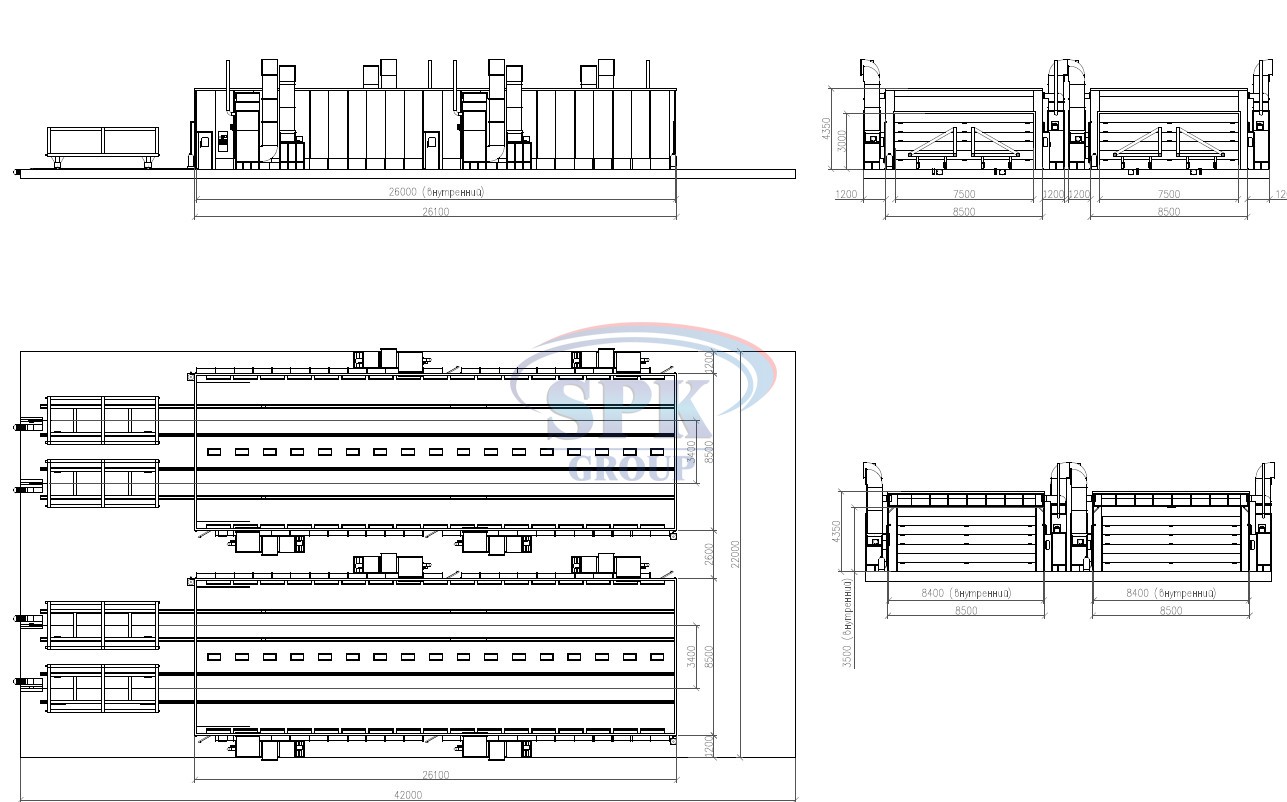

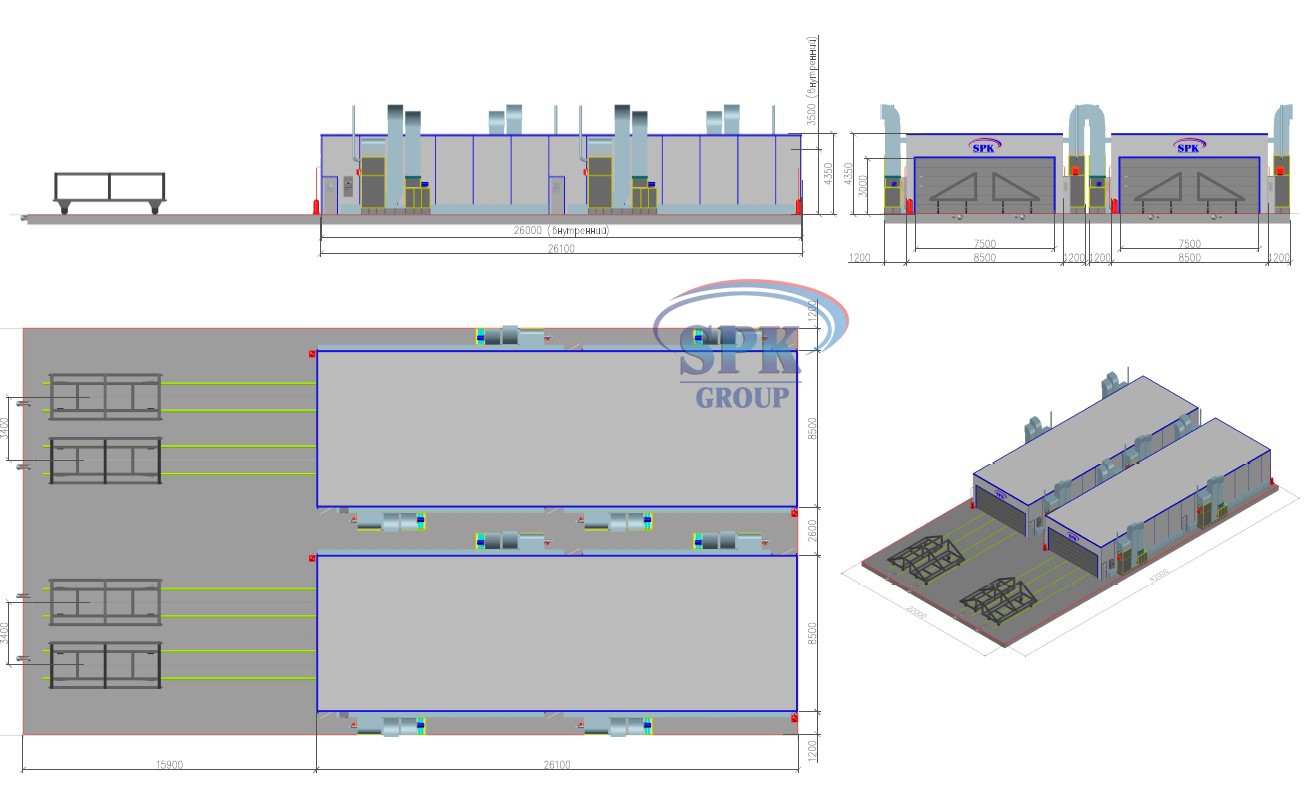

Габариты ОСК
Внешние габариты (ДхВхШ) 26100x10900x4350 мм
Внутренние габариты камеры (ДхВхШ) 26000х8400х3500 мм
Канал
Спецификация оборудования Окрасочно-Сушильный комплекс.   2 отдельных  ОСК

Размеры

Количество секций

1





Внутренние размеры (ДхШхВ):

26000х8400х3500 мм

Внешние размеры:

26100x10900x4350 мм

Поток воздуха

Диагональный продув

Вытяжка

Через боковую стенку камеры

Вытяжка

Количество каналов

-

Размер канала (ДхШ)

-

Количество решеток

-



-

-

Покрытие решеток

-

Максимальная нагрузка

-

Кабина.

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

Подъемно-секционные ворота



Количество

2 шт.

Просвет ворот

7500х3000 (ШхВ)

Материал

Сталь





Структура окон

-

Уплотнение

Теплоизоляционная резина

Стеновые панели.

Толщина панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³





Сервисная дверь

Количество дверей

4 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

В боковых стенках

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 710-1000 Люкс . Искро-взрывозащищенное исполнение (EX)

Верхний свет (45 градусов)

34 плафона по периметру по 4 лампы

Каркас крепления светильников

Стальной каркас

Верхний свет  встроенный в пленум

17 плафонов в потолке по 4 лампы

Каркас крепления светильников

Стальной каркас

Нижний свет (встроенный в стеновые панели)

30 плафонов по 2 лампы





Группы притока и вытяжки

Положение генератора

 Справа  и слева

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

4 генератора

Количество генераторов вытяжки

4 генератора

Направление потока воздуха притока

Сверху вниз по  диагонали

Направление потока воздуха вытяжки

Снизу вверх




Модель вентилятора притока

Центробежный вентилятор двойного действия

Модель вытяжного вентилятора

Центробежный вентилятор двойного действия

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)



11 кВт

11 кВт

Производительность общая :      140  000 м³/ч

Производительность общая :      140 000 м³/ч

Давление 760 Па.

Давление 760 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Оборудован ручной заслонкой

Подогрев воздуха

Способ подогрева

Дизельная горелка (газовая горелка, пар, вода, электронагрев опционально)

Количество теплообменников

4 шт.

Модель дизельных горелок

RG5S

Производительность горелок

1220 кВт

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

Фильтрация

Фильтр притока

Основной фильтр карманной формы;

Потолочный фильтр

Фильтр вытяжки

Стекловолоконный фильтр, угольный фильтр

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер



Панель управления

Окрашивание; возрастающее температурное распыление; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ)

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Общая мощность 107  кВт
