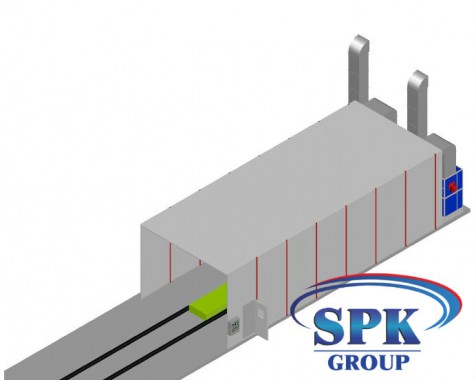

Окрасочно сушильная камера для металлоконструкций SPK 15.6.4

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

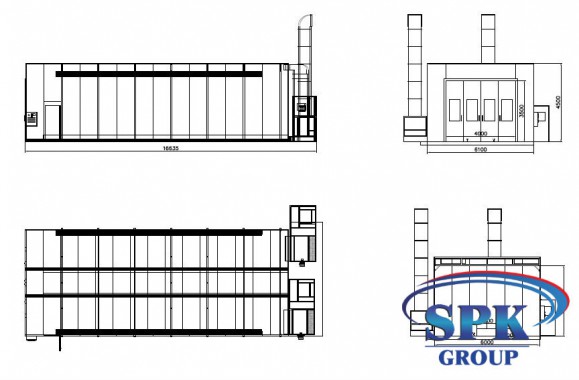

Габариты ОСК
Внешние габариты (ДхВхШ) 16650x6100x4500
Внутренние габариты камеры (ДхВхШ) 15000x6000х4000
Канал

Параметры камеры окраски для металлоконструкций SPK 15.6.4

Размеры внутренние

15000x6000х4000mm

Внешние размеры

16650x6100x4500mm

Воздух

Поток направляется сверху вниз

Вытяжка в данной оск

через пол

Описание вытяжки

Каналы, шт.

Канал один

Размер

14000х1200 mm/ 1канал

Количество решеток

один ряд

Материал и покрытие решеток

Решетки включают в свою конструкцию: плоские стальные полосы, а также скрученную арматуру, выполненную  из стали толщиной 1 см, решетки покрыты оцинковкой

Нагрузка макс.  в кг/ м2

1 тыс.

Кабина

Конструкция кабины камеры

каркас силовой

Сталь в конструкции

стальная конструкция кабины

Дверь главная

Количество

дверь одна

Размер ворот

4.000 * 3.500 (Шир * Выс)

Материал

сталь и оцинковка

Разделение камеры

+

Форма окна

Прямоугольная

Уплотнение

резина с теплоизоляцией

Панели стен камеры

Толщ. панелей/ слой стали

50/ 0.6мм

Наполнение панелей

Минеральная вата

Параметры наполнителя

с антисептиком, не горит

Плотность заполнения минер. ватой( кг/м³)



112



Дверь одна сервисная

Размеры двери

800 * 2.000 (Шир. х Выс)

Описание двери

выхлопная дверь

Окно в сервисной двери

прямоугольное, уплотнение выполнено термоизоляционной резиной

Крыша

Покрытие каркаса

Каркас покрыт порошковой покраской

Форма крыши

Прямая

Потолок

Каркас произведен из стали D 8

Конструкция

каркас силовой, материал - сталь

Материал

толщина сэндвич-панелей 50мм

Наименование фильтров потолка

SP 600 G

Система света в камере

свет вверху (45 град-в)

16 плафонов Х четыре лампы

взрывозащищенное исполнение (ЕХ)

Каркас, где крепятся светильники

В основе сталь

свет внизу (встроен. в панели)

-

Выпрямитель

действие 1Х 2                лампы

Приток + вытяжка

Расположение генератора

Сзади

Описание генераторной группы

Конструкция стальная, квадратной формы

Обшивка

Каркас состоит из теплоизоляционных панелей

Управление воздухом

Автоматической заслонкой

Число генераторов

два генератора в группе

Генераторы в вытяжке

два генератора в группе

Воздух приточной группы

Направлен вниз

Воздух вытяжной группы

вверх

Вентилятор притока

2-ной вентилятор центробежный

Вентилятор вытяжки

2-ной вентилятор центробежный

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)

мощ-сть 2х4 кВт

мощ-сть 5.5кВт

Производительность вентилятора в куб.м в час:      47.000

Производительность вентилятора в куб.м в час:      47.000

Значение давления 760Па.

Значение давления 731Па.

Приток воздуха регулируется

Заслонка  автоматическая

Вытяжной воздух регулируется

ручной заслонкой

Система тепла

Тип горелки

 Дизельная горелка



Количество



два теплообменника

Наименование горелки

Значение мощ-сти горелок

452кВт

расход от 8 -22 л/час

Теплообменник

-Содержит: Мультицикл

-антивзрывчатое отверстие

Фильтры в камере SPK 15.6.4.

Фильтр притока

Карманчатый лавный  и

Потолочный

Фильтр вытяжки

В составе: Стекловолоконный и предварительный

Система пожаротушения автоматическая

Наименование системы

Буран 50КД

Срабатывает

автоматически

Метод тушения в системе

порошковый

IP 65 - Управление технологическими режимами

Управляется

При помощи контроллера  реле



 Панель управления

Панель управления включает переключатели и режимы: покраска; температурное распыление с возрастанием; сушка с управлением и регулировкой времени; чрезвычайная остановка;  термостат;   часовой метр, выключатели освещения + питания,  индикатор отказа;




Питание

- двигателя, Вт и Гц

3 по 380 / 50

- освещения в Вт и Гц

220

50

Мощ-сть общая 7 - 21кВт
