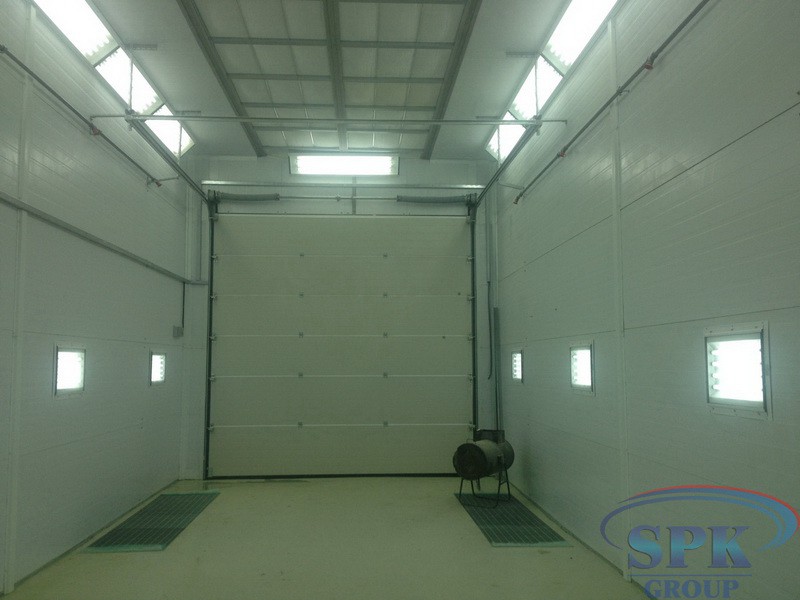

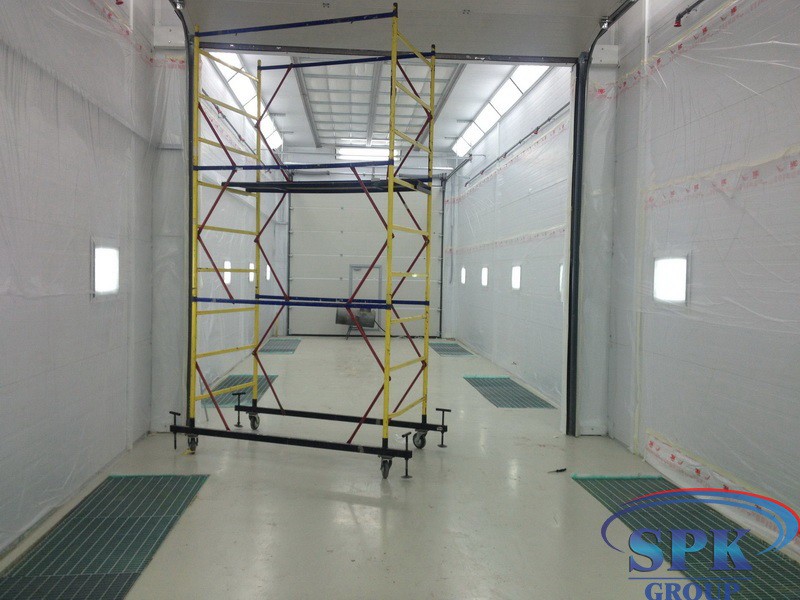

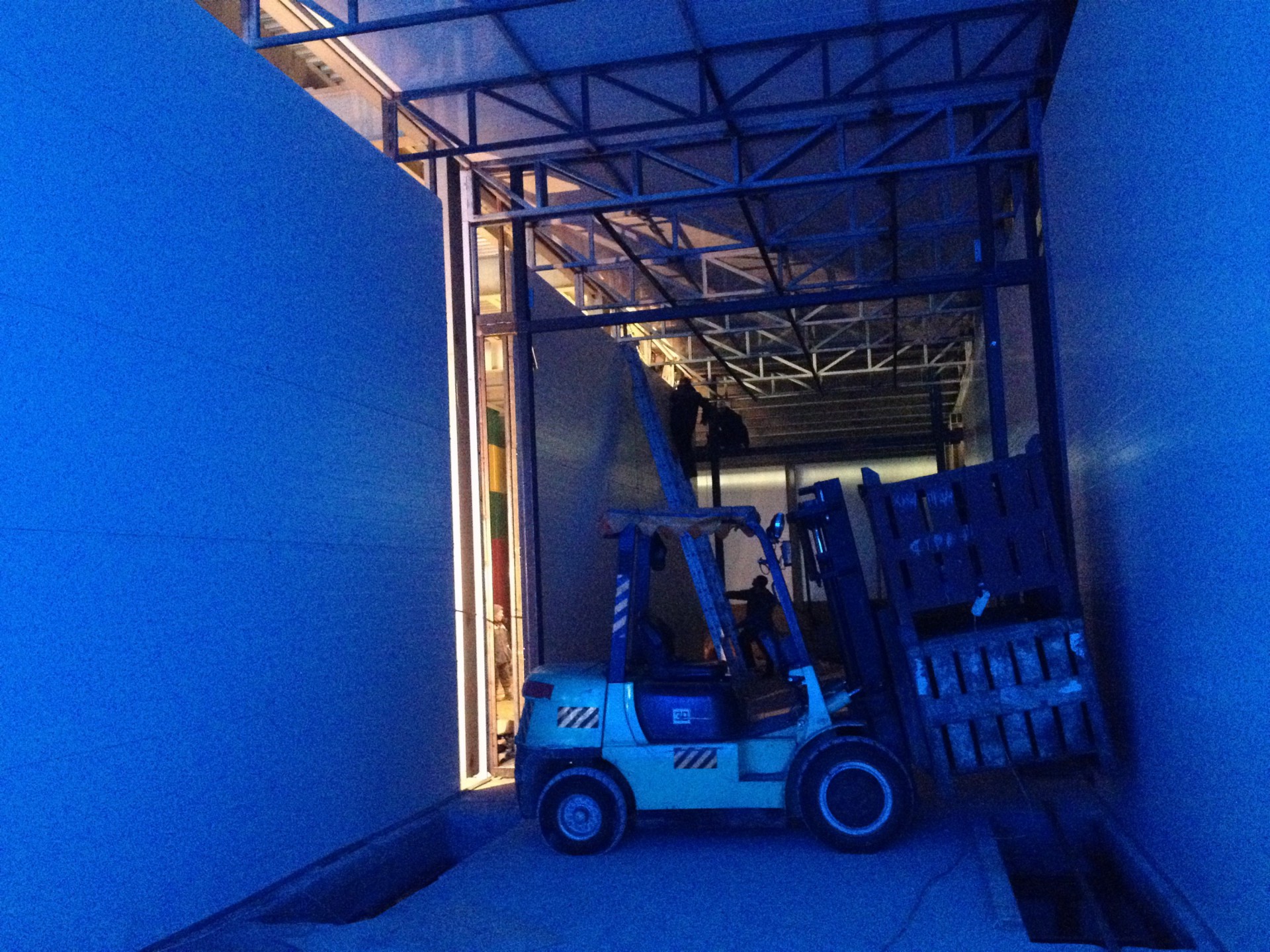

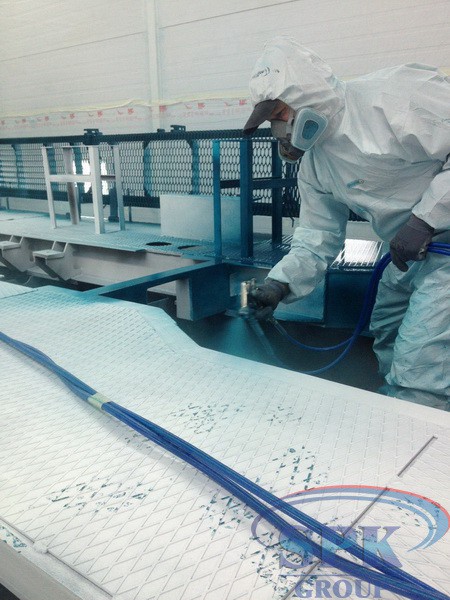

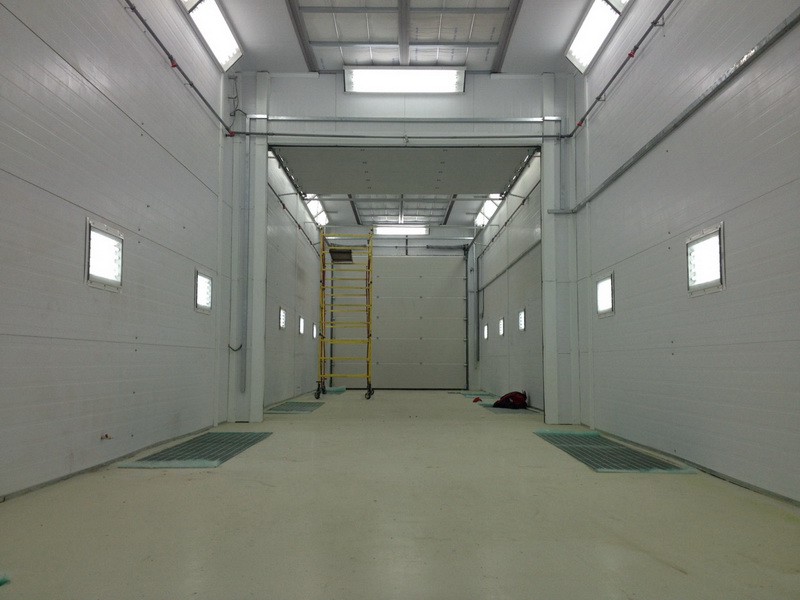

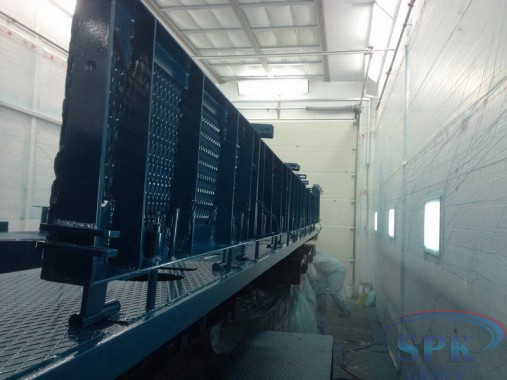

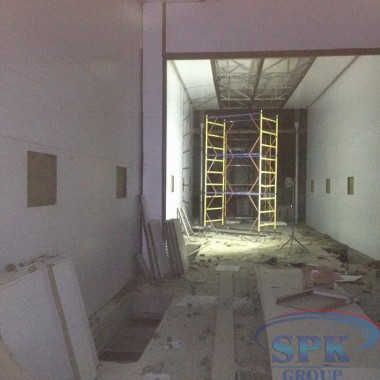

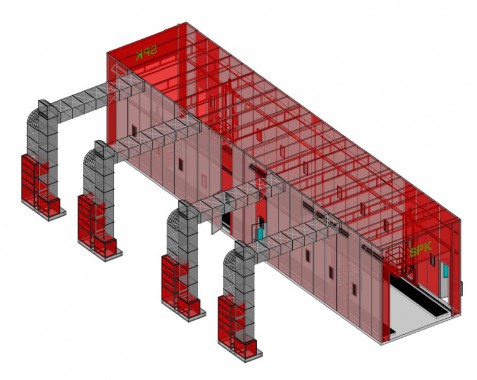

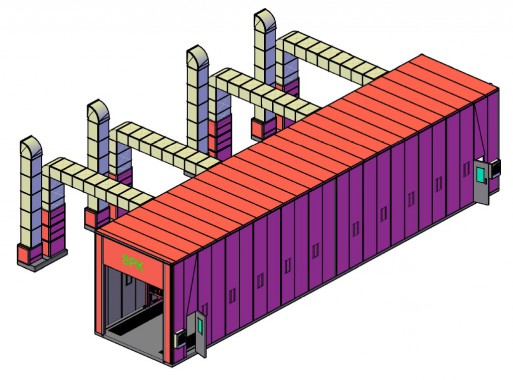

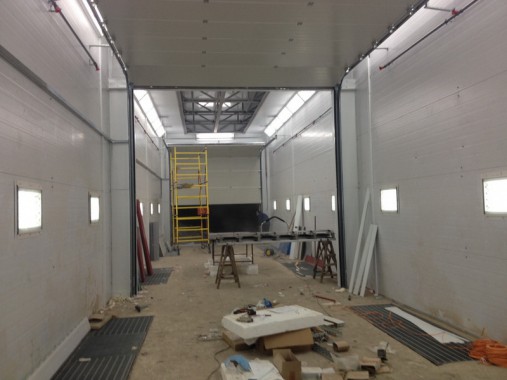

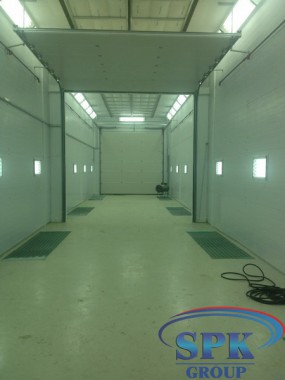

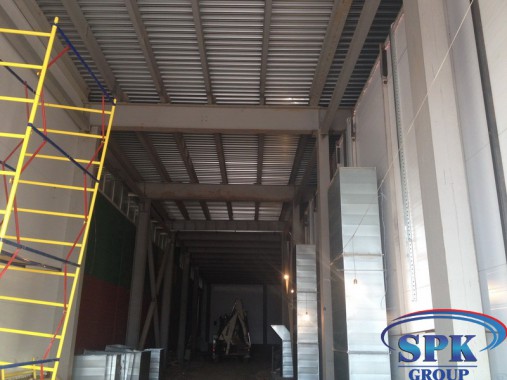

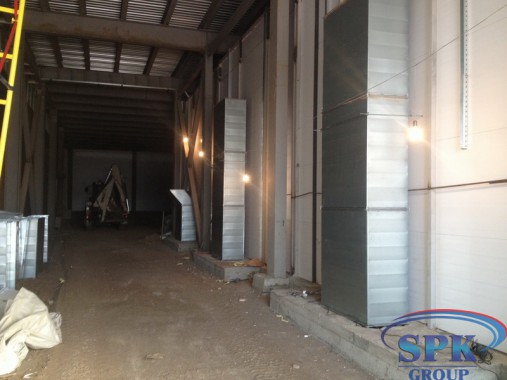

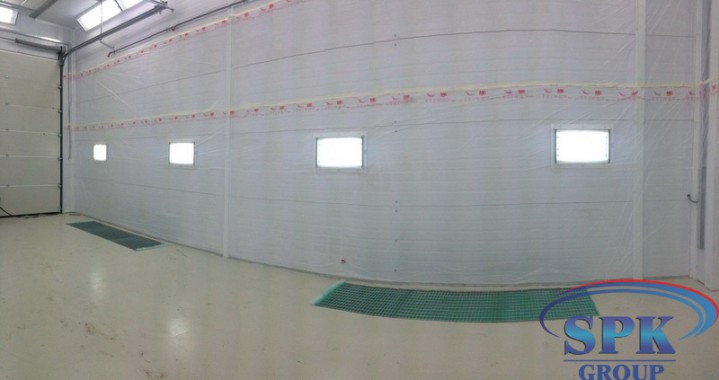

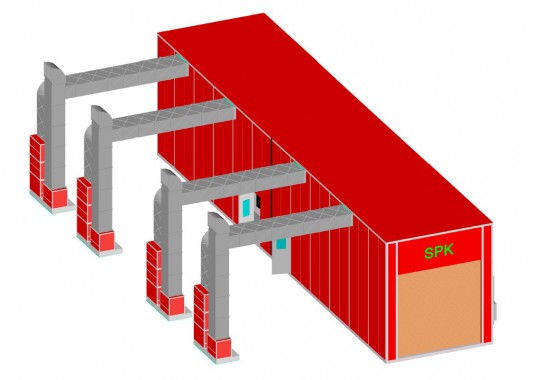

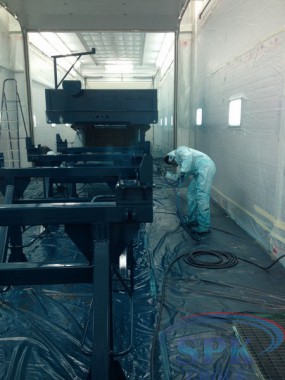

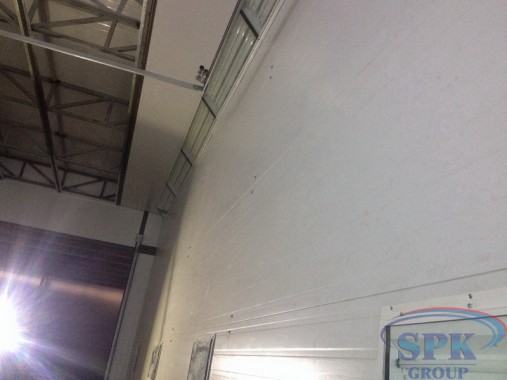

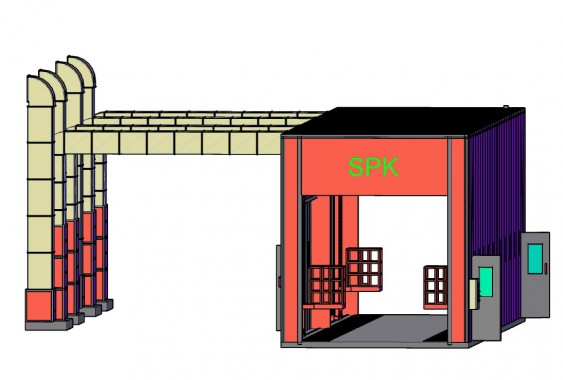

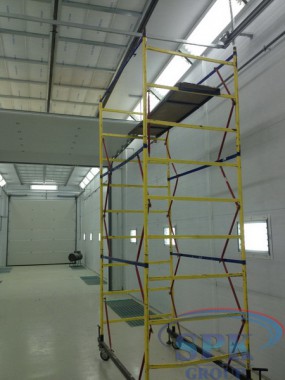

Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны

Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны
Покрасочно-сушильная камера проходного типа SPK-24.5.5 г. Набережные Челны

8(800)500-31-68
звонок по России бесплатный

эл.почта: info@spk-group.pro

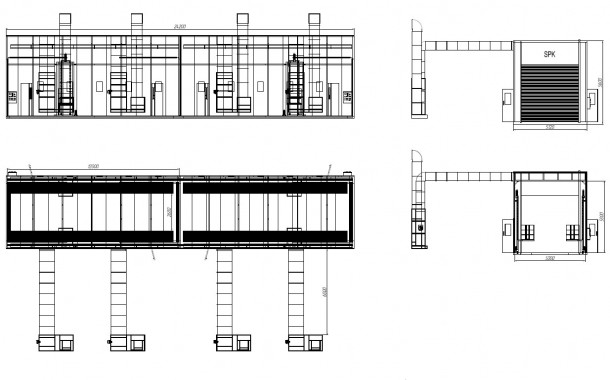

Габариты ОСК
Канал

Параметры окрасочно-сушильной камеры проходного типа

Размеры

Внутренние размеры

24100x5000х5000 mm

Внешние размеры

24300x5120x5600 mm

Количество независимых секций

2





Воздушный поток направляется

Направление вниз

Вытяжка

Ч-з пол

Вытяжка

Каналы

4 канала

Габариты канала

11/480*760 mm

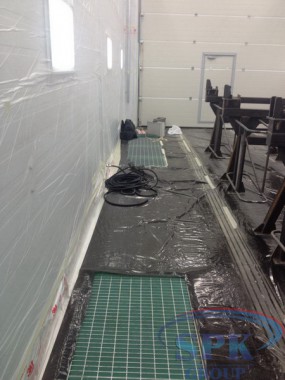

Ряды решеток

4 ряда

Исполнение

Скрученная арматура из стали толщ. 10 мм + стальные полосы плоской формы

Покрытие

Оцинковка

Нагрузка макс.

1.000 кг / м2

Кабина

Конструкция

Силовой каркас

Конструкция стальная

Присут.

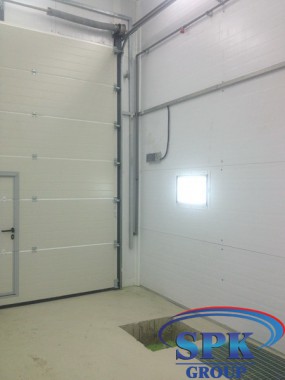

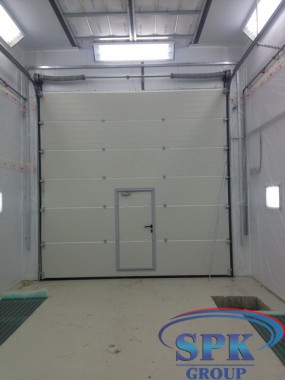

Главная дверь. 3 шт

Тип

Подъемно-секционная

Размеры ворот

4000х4000 (ШхВ)

Материал исполнения

Сталь оцинкованная

Разделение камеры

Нет, без окон

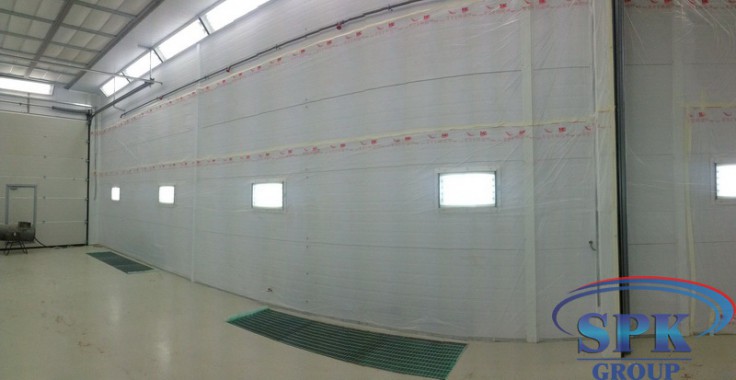

Стеновые панели

Толщина

60 мм.

Толщ/ стали

0,60 мм

Наполнитель в каждой панели

Вата минеральная

Описание наполнителя в панели

Негорючий с пропиткой антисептиком с плот-стью заполнения 32,0 кг/ куб. м

Дверь сервисная

Кол-во дверей

4 шт.

Габариты (мм) (ШВ)

800 х 2000

Расположение

2 справа, 2 слева

Описание

Окно овальной формы с прослойкой теплоизоляционной резины

Крыша

Описание

Прямая, в основе крыши - сэндвич-панели

Наличие стальной конструкции

Стальной силовой каркас

Описание каркаса с закрепленными на нем  фильтрами

стали D8

Покрытие каркаса

Каркас покрывается порошковой покраской

Исполнение

Минеральная вата

Наименование фильтра потолка

SP-600G

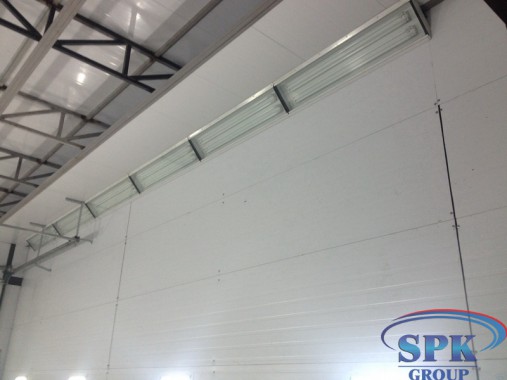

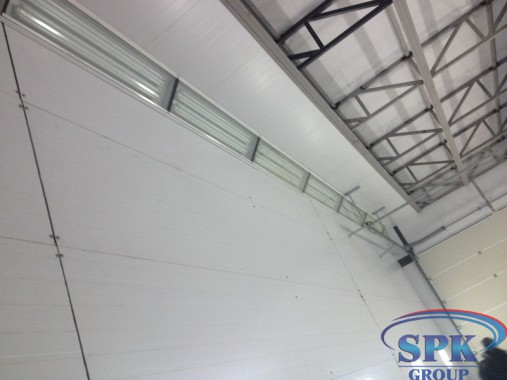

Осветительная система в SPK-24.5.5

Потолочный свет (45 гр)

32 плафона Х4 лампы = 128 ламп Х36 Вт

Материал каркаса

Сталь в основе

Панельный свет

32 плафона Х 2 лампы = 64 лампы Х18 Вт





Выпрямитель

1 действие Х две лампы

Общая мощность

5760 Вт

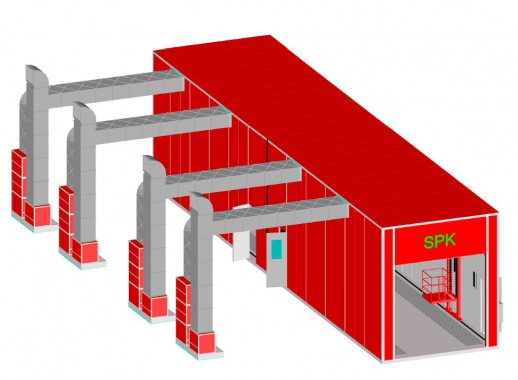

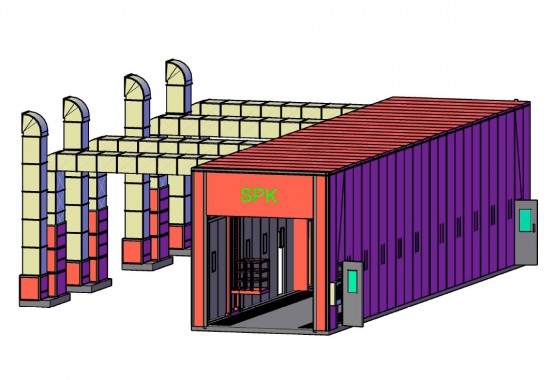

Описание приточно-вытяжой группы

Генератор

Слева

Конструкция генераторной группы

Стальная квадратная

Обшивка

В основе каркаса - EPS панели

Управление воздушными потоками

Автоматической заслонкой

Количество генераторов притока

4 шт

Количество генераторов вытяжки

4 шт

Направление воздушного потока в камере

Вниз

Направление потока воздуха в вытяжке

Вверх

Приток: центробежный двойной вентилятор

Искро-взрывозащищенное исполнение (ЕХ)

Вытяжной центробежный двойной вентилятор

Искро-взрывозащищенное исполнение (ЕХ)

Значение мощности: 7,5 кВт

Значение мощности: 7,5 кВт

Значение производительности:      96000 м³/час

Значение производительности:      96000 м³/час

Давление 760Па.

Давление 731Па. Ременной привод

Регуляция притока

Автоматическая заслонка

Регуляция вытяжного потока воздуха

Ручная заслонка

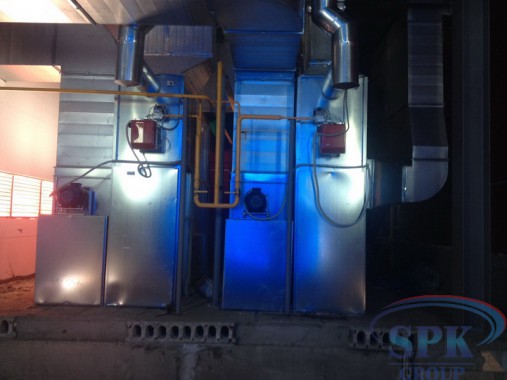

Описание системы отопления

Способ



 Горелка: дизельная, газовая. Нагрев: водяной или паровой нагрев

Число теплообменников

4 шт.

Модель газовых горелок

R5/ R5G

Производительность горелок

920кВт

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

Мощность (без рекуператора)

920кВт

Мощность (с рекуператором)

480кВт

Фильтрационная система

Конструкция приточного фильтра

Основной фильтр карманчатой формы +

Потолочный

Конструкция фильтра вытяжки

В системе: угольный и стекловолоконный

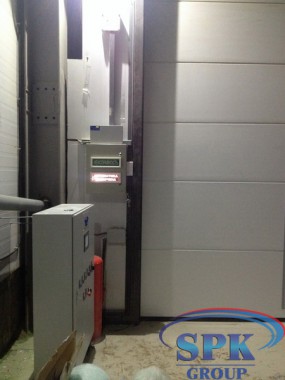

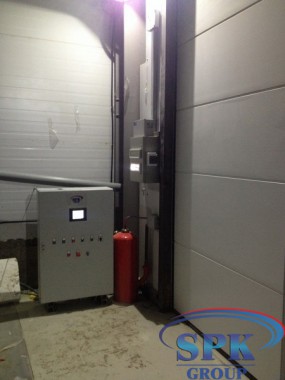

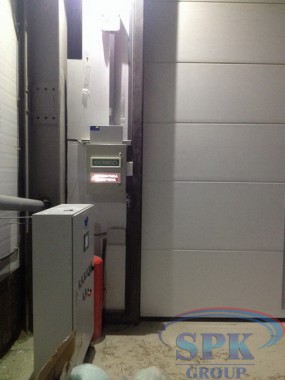

Управление технологическими режимами IP 65

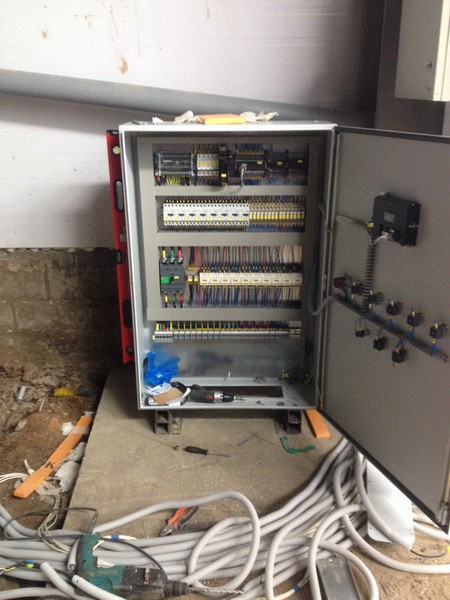

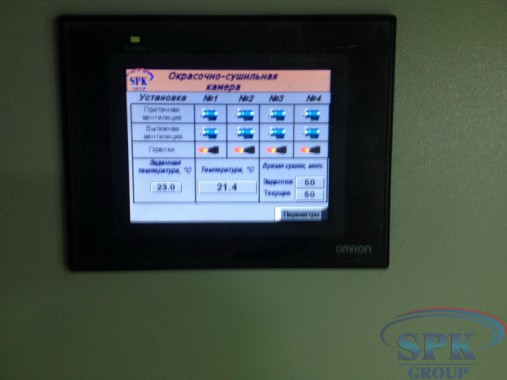

 Управляющая панель

Режимы: окрашивание, тепловое распыление с возрастанием, сушка до 60-ти гр-в, регулирование времени фазы сушки, выключатель осветительной системы, индикатор отказа, термостат, аварийная остановка, метр часовой

Регулировка и управление

Контроллер реле

Система питания

Пит. двигателя

3х 380 Вт/ 50Гц

Пит. освещения

220 Вт/ 50Гц

Общая мощ-сть 15 - 68 кВт
