ТЕХНИЧЕСКОЕ ЗАДАНИЕ (ОБРАЗЕЦ) на поставку, монтаж и ввод в эксплуатацию окрасочно-сушильной камеры
ТЕХНИЧЕСКОЕ ЗАДАНИЕ (ОБРАЗЕЦ)
на поставку, монтаж и ввод в эксплуатацию окрасочно-сушильной камеры
1. Предмет закупки и условия поставки
-

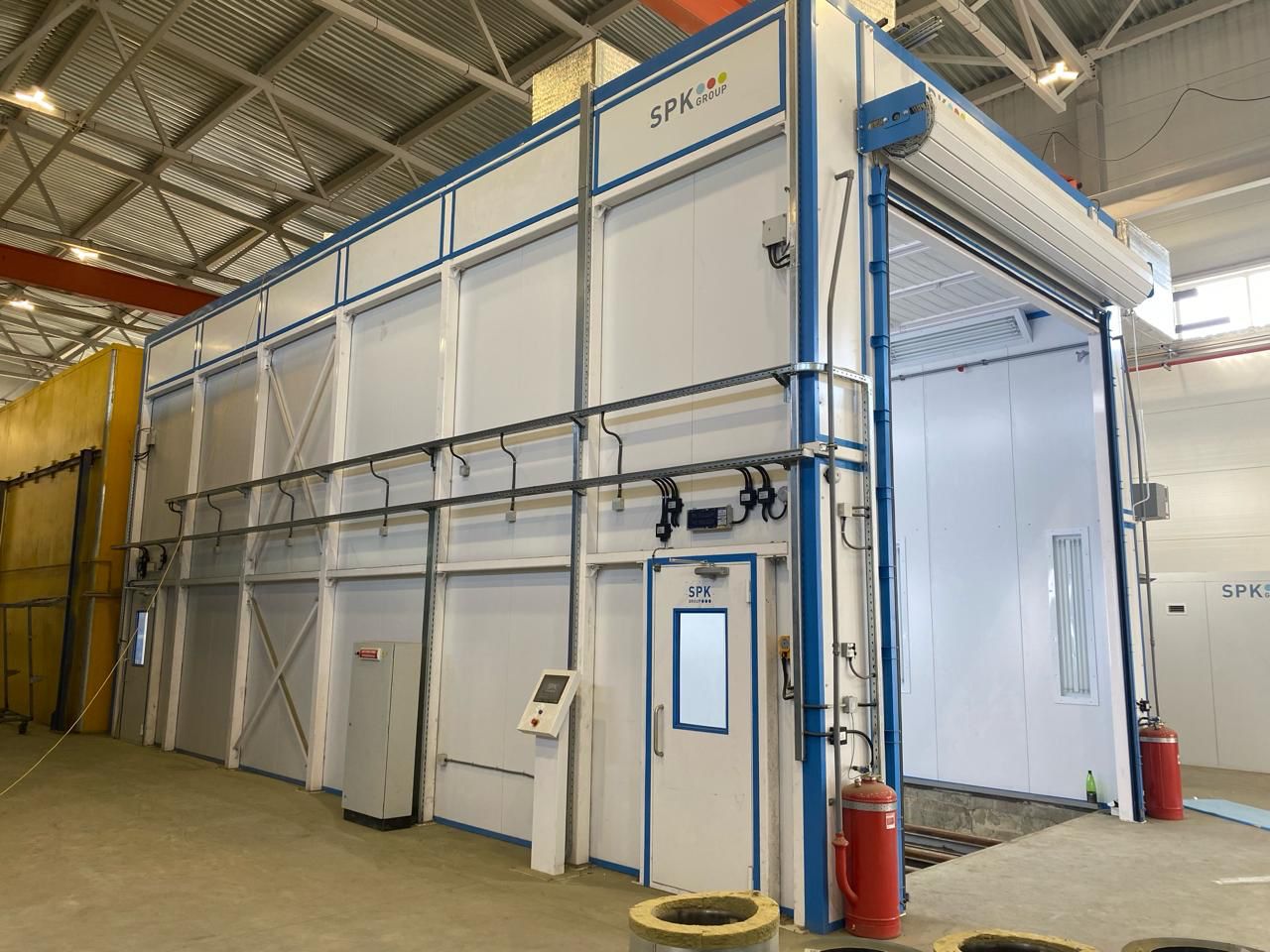

Предмет закупки: Поставка, монтаж, пусконаладочные работы и ввод в эксплуатацию окрасочно-сушильной камеры (ОСК) тупикового типа
-
Базис поставки: DDP (склад Заказчика)
-
Состав цены контракта: В общую стоимость включены: само оборудование, тара и защитная маркировка, страхование, доставка, разгрузка, монтажные и пусконаладочные работы на площадке, функциональные испытания, обучение операторов и комплект эксплуатационной документации на русском языке
-
Статус оборудования: Новое, не ранее 2025 года выпуска, не бывшее в эксплуатации, без использования восстановленных компонентов или выставочных узлов
2. Технологические требования и потребительские свойства
ОСК предназначена для нанесения и полимеризации жидких ЛКМ и обязана обеспечивать
-
Полную изоляцию внутреннего пространства от цеховой среды
-
Принудительную циркуляцию и равномерный прогрев рабочего объема с перепадом температуры не более $pm 5^circ ext{C}$
-
Двухступенчатую фильтрацию воздушных масс: приточный воздух — потолочные фильтры не хуже F5 (EU5); вытяжной воздух — фильтры не хуже F3 (EU3)
-
Четыре базовых рабочих цикла
-
Окраска: рабочий диапазон от +18 °C до +20 °C
-
Испарение (промежуточная выдержка): программирование времени и температуры
-
Сушка: регулируемый диапазон от +20 °C до +80 °C с контролем по таймеру
-
Продув: принудительная вентиляция объема перед выгрузкой деталей
-
3. Технические параметры оборудования
| Узел / Характеристика | Нормируемое значение / Требование |
| Исполнение корпуса |
Тупиковое (одни ворота), боковая вытяжка, монтаж на ровный пол цеха |
| Габариты рабочей камеры (Д×Ш×В) |
Не менее 4000 х 4000 х 2900 мм |
| Габариты внешние с агрегатами (Д×Ш×В) |
Не более 5450 х 4820 х 3460 мм |
| Ограждающие конструкции |
Негорючие сэндвич-панели (базальтовая минвата) толщиной $ge 60$ мм |
| Въездные ворота |
Распашные 3-створчатые остекленные, размер $2700 imes 2700$ мм |
| Система освещения |
10 LED-светильников во взрывозащищенном исполнении (6 верхних угловых под 45°, 4 боковых вертикальных), суммарная мощность - 800 Вт |
| Вентиляционная установка (ОВУ) |
Тип ГВГ180ГВК, производительность $ge 18,000$ м³/ч, расположение — сзади камеры |
| Приводы вентиляторов |
2 взрывозащищенных электродвигателя мощностью по 5,5 кВт |
| Тепловой блок |
Электрический (блок ТЭН) тепловой мощностью 30 кВт |
| Энергопотребление |
Суммарная мощность $le 45$ кВт; сеть 380 В / 50 Гц |
| Автоматизация и безопасность |
Аналоговый пульт с цифровой индикацией температур, защита от перегрева, кнопка «СТОП», интеграция аварийной остановки с цеховыми газоанализаторами |
| Пожаротушение |
Автоматическая порошковая система («Буран» / «Тунгус») с блоком управления «Спрут» |
4. Комплектность поставки
-
Корпус камеры из негорючих сэндвич-панелей с каркасом
-
Комплект взрывозащищенного светодиодного освещения
-
Трехстворчатые остекленные въездные ворота
-
Отопительно-вентиляционная группа с блоком ТЭН и 2 двигателями
-
Шкаф/пульт управления технологическими режимами
-
Комплект фильтрующих элементов (потолочные F5, вытяжные напольно-боковые F3)
-
Модули автоматического порошкового пожаротушения
-
Паспорт изделия и руководство по эксплуатации на русском языке
5. Монтаж, пусконаладочные работы и сдача
-
Поставщик выполняет сборку, стыковку секций, подключение внутренних электроцепей и пусконаладку оборудования на площадке заказчика собственными силами
-
По завершении ПНР проводятся комплексные испытания режимов окраски/сушки и инструктаж технического персонала предприятия
6. Гарантийные обязательства
-
Гарантийный срок составляет не менее 12 месяцев с даты фактической приемки оборудования
-
В течение гарантийного периода все выезды специалистов, диагностика, замена узлов и восстановительный ремонт выполняются за счет поставщика
На что обратить внимание инженеру при адаптации образца
-
Условия монтажа: Схема с боковой вытяжкой идеальна для арендованных или стандартных цехов, так как не требует затратного заглубления пола под решетки
-
Лимиты электрической мощности: Убедитесь, что выделенная мощность подстанции перекрывает суммарные 45 кВт с учетом пусковых токов двух двигателей по 5,5 кВт
-
Пожарная безопасность: Требование к взрывозащите двигателей и светильников в зоне распыления ЛКМ является обязательным по отраслевым нормам ПУЭ и ГОСТ
