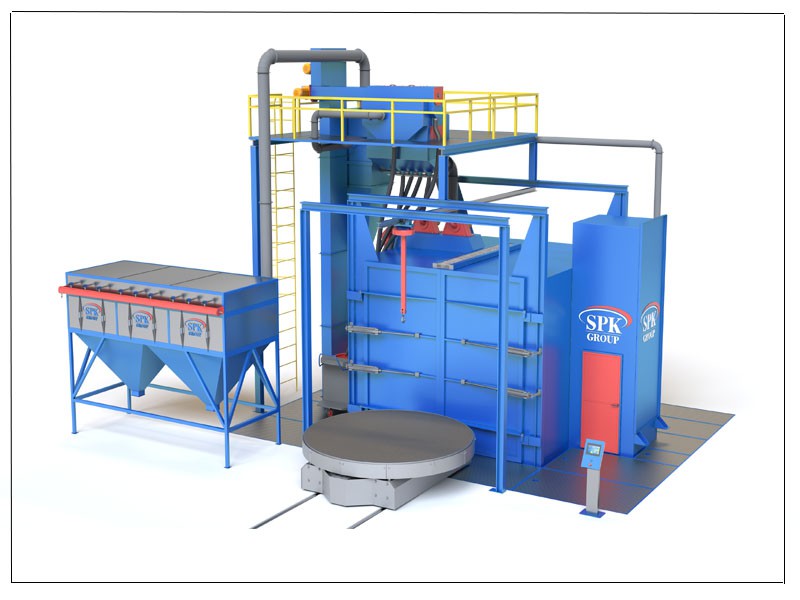

Дробемётная установка тупикового типа с поворотным столом, монорельсом и системой доочистки отливок SPK D

Дробемётная установка тупикового типа с поворотным столом, монорельсом и системой доочистки отливок SPK D

дробеметная установка с поворотным столом установка дробеметная

Ряд дробеметных машин SPK D предназначен для очистки литых деталей как мелкогабаритных, так и крупногабаритных. Очистка происходит от следующих загрязнений: литейный пригар, формовочный песок, элементы ржавчины.
Характеристики установки: тупиковое исполнение, монорельсовая система, вращающийся стол.
Дробеметная установка имеет проходное отверстие размером 4000х3600 мм. Корпус данной установки изготавливается из стали, имеет толщину 10 mm. Внутренняя облицовка состоит из легкосменных пластин, изготовленных из марганцовистой стали 12 мм.
Распашные двери с автоматическим управлением. Защита дверей от действия абразива.
Детали в дробеметную установку транспортируются подвесной монорельсовой системой, а также транспортировочной телегой и столом. Данная система оборудуется 1-м крюком с грузоподъемностью до 3.000 кг., мощность привода составляет 5 кВт.
Телега размером 3500х800 мм, грузоподъемность стола до 15.000 кг, мощность привода 11 кВт.
В установке пять турбин SP 390 по 22 кВт, привод прямой с частотной регулировкой. 8 лопаток турбины прямого типа с общим расходом дроби 1.320 мин/кг., со скоростью выброса дроби составляет 95 м/c.
Размер дроби рекомендуемый от 0,9 до 1,4 мм. Степень твердости дроби составляет 45-52 HRC. Бункер для дроби 6.000 кг.

Система очистки и отвода абразива включает следующее оборудование:

  • Шнековый транспортер, предназначенный для ковшового элеватора – 3 кВт.
  • Ковшовый элеватор, оснащенный редукторным двигателем и регулировкой частоты вращением.
  • Устройство очищающее для абразива с ситом, а также 4-ступенчатой каскадной воздушной очисткой.
  • Система сепарации дроби для отделения литейного песка.

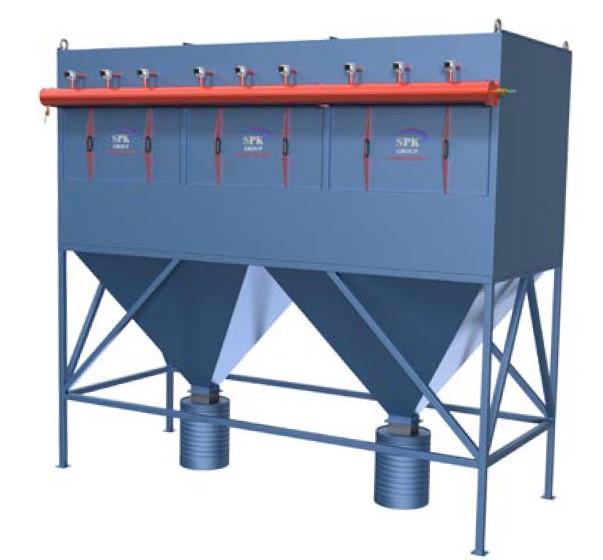

Вентиляционно-фильтровальная установка имеет производительность 28.000 м3/час, поверхность фильтрации составляет 432 кв.м, кол-во картриджей = 36 шт., фильтр модель ВФУ 250.01.

дробеметная машина
Система, контролирующая технологические режимы IP 65
Установка управляется при помощи программируемого контроллера OMRON и сенсорного дисплея 10".
Электроподключение - 400 Вт/50Гц.
