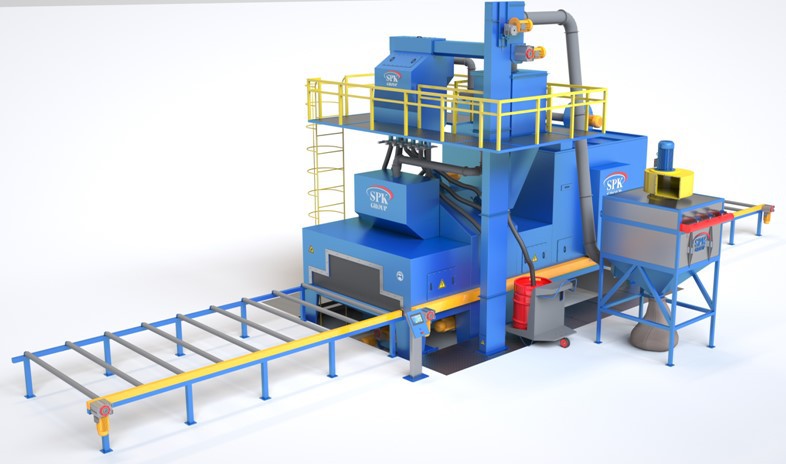

Дробемётная установка проходного типа с рольгангом для очистки металлопроката SPK D 20.6.11-R

Дробемётная установка проходного типа с рольгангом для очистки металлопроката SPK D 20.6.11-R
Дробемётная установка проходного типа с рольгангом для очистки металлопроката SPK D 20.6.11-R

Установка предназначена для дробемётной обработки профильного и листового проката, а также труб круглого и квадратного сечения.

Дробеметная установка

Проходная установка с рольгангом. Корпус представляет собой сварную конструкцию, состоящая из марганцовистой стали, 8 мм. Облицовка из марганцевых полос толщиной - 8 мм. Ролики в зоне дробеметной обработки закалены и защищены марганцовистой сталью. Габаритные размеры проходного отверстия - 2100x500 мм.

Изделия обработки

Минимальная толщина - 5 мм. Максимальная ширина листа - 2000 мм.

Максимальные габариты сечения профиля - 1000 x 300 мм. Минимальные габариты сечения профиля - 500 мм.

Минимальные длина заготовки - 2000мм. Максимальная длина заготовки - 8000 мм.

Продольная транспортировочная система

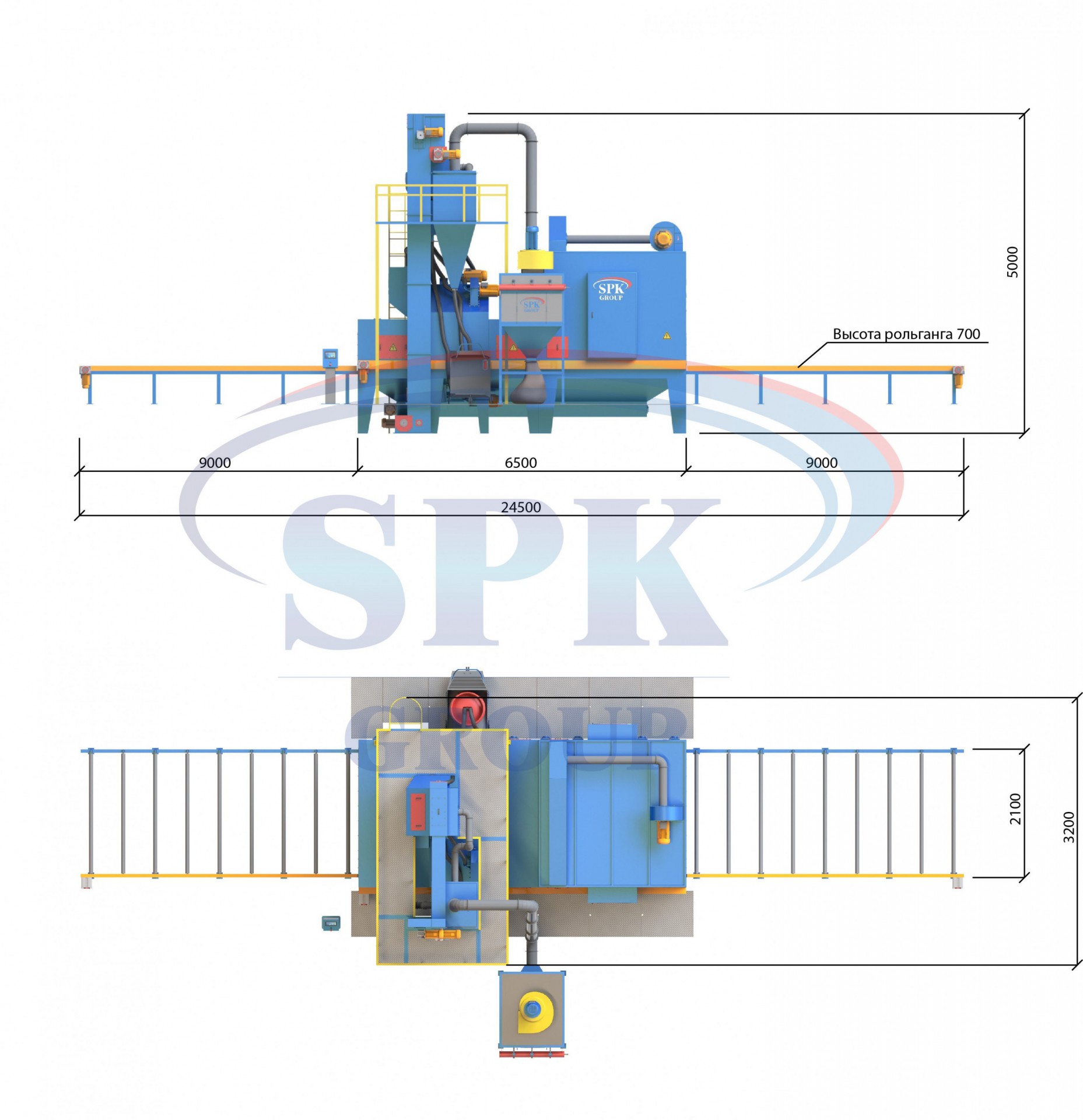

Транспортировочная система представляет собой роликовый конвейер размером - 9000х2100х700 мм.

Рабочая высота рольганга - 700 мм.

Максимальная загрузка - 1000 кг/м.

Турбины

Турбины 6 шт. по 11 кВт, средняя скорость обработки в диапазоне от 1.0 - 2.0 метров / мин.

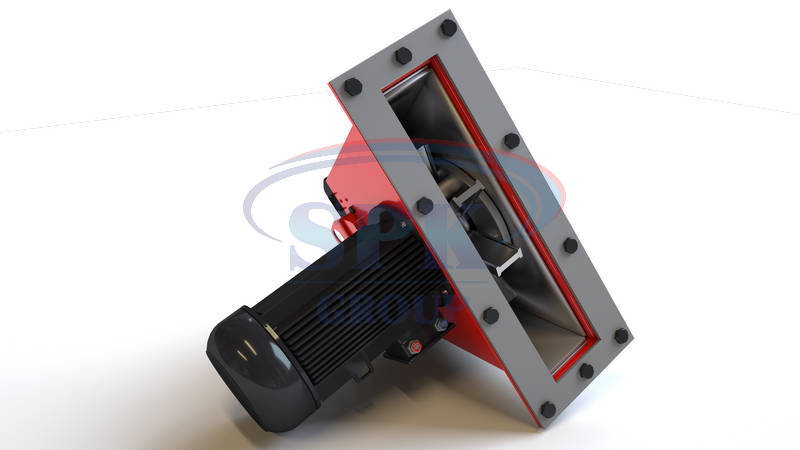

турбина в дробемете

Абразивный материал

Круглая стальная дробь ø 0,8 -1,2 мм 46-51 HRC, рубленая проволока ø 0,8 -1,2 мм 1700 N/мм2, а так же их смесь.

Первичное заполнение - 4500 кг.

Система очистки и отвода абразива

Имеется шнековый транспортёр, привод от ковшового элеватора - 3,0 кВт.

Ковшовый элеватор с регулированием частоты вращения и редукторным двигателем.

Бункер для дроби - 800 л.

Очищающее устройство с четырехступенчатой каскадной воздушной очисткой и ситом.

Вентиляционно-фильтровальная установка

Количество картриджей - 12 шт.

Мощность - 15 кВт.

Производительность - 14400 м3 / час.

Система контроля режимов - IP 65 и питание

Управляется контроллером OMRON с сенсором 10"

Электроподключение - 400 Вт/50Гц.
