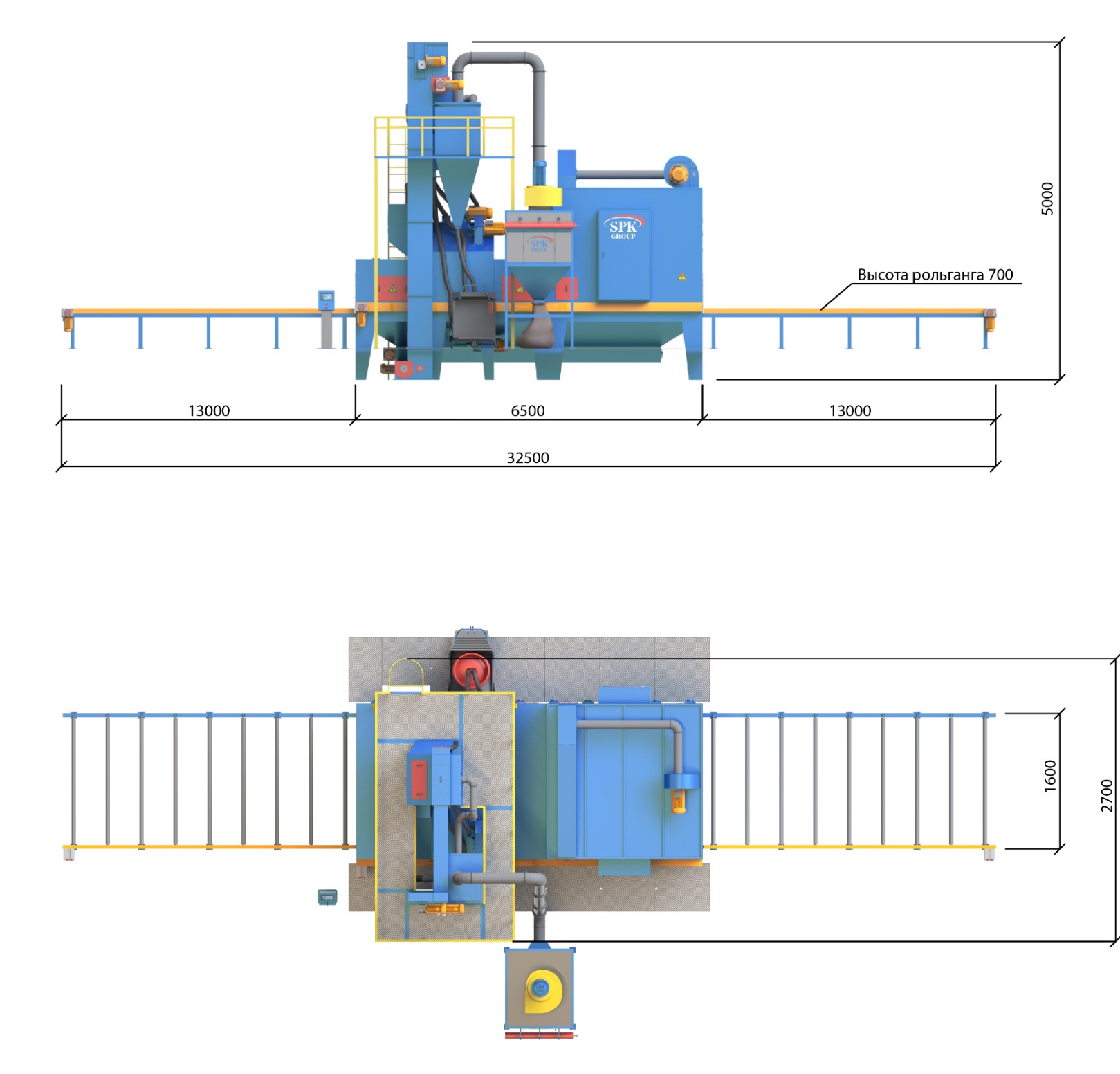

konstrukciyadrobemet

Дробеметная очистка – это необходимая процедура перед сваркой или резкой. Именно такая очистка дает изделию высокое качество материала, удаляя ржавчину, грязь и другие факторы, которые отрицательно влияют на металл.

Установка дробеметной отчистки

Установка проходного типа оснащена рольгангом. Проходное отверстие имеет следующие габариты: 1600х600 мм. Камера обрабатывает со скоростью 1-2 метра в минуту, а ее производительность составляет 4-6 тоннам в час. Камера изготовлена из конструкционной стали (10 мм), а ролики – из марганцовистой стали.

Изделия

Изделия в камере могут быть самые разные: лист, профиль, труба. Максимальная ширина изделия не должна быть больше 1500 мм, а толщина – не меньше 6 мм. Длина заготовки от 2500 до 12000 мм.

Система транспортировки

Транспортировка осуществляется с помощью рольгангового конвейера, с двумя рольгангами, размером – 13000х1600х700 мм. Мощность привода равна 2,2 кВт. Габариты роликов – 140х10х1600 мм. Максимальная нагрузка – 1000 кг/м.

Турбины

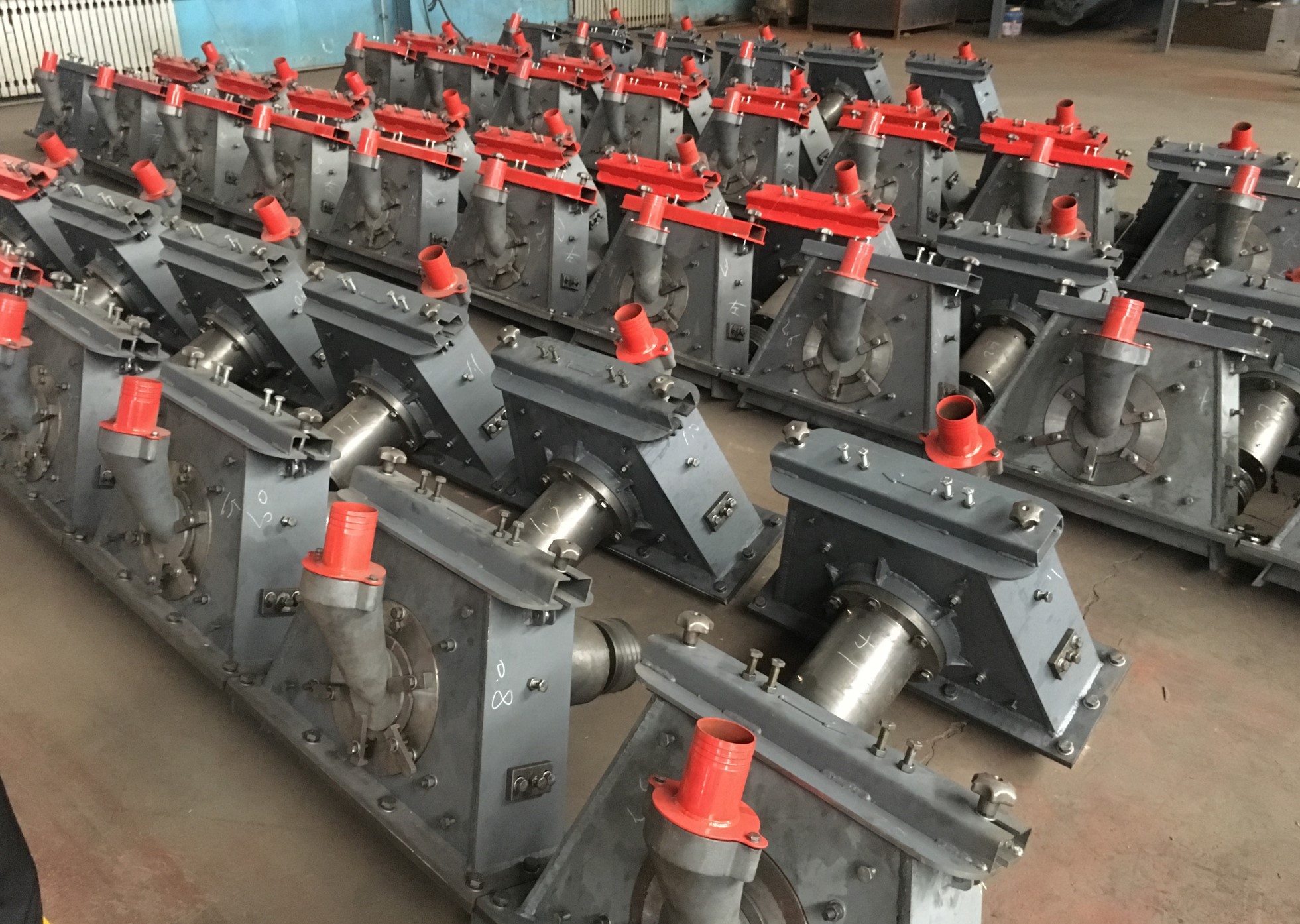

proizvodstvodrobemetova16e

В установке 6 турбин, моделью – SP 390 и 8 прямых лопаток. Мощность каждой равна – 11 кВт.

Абразивный материал

В качестве абразива используется стальная крупная дробь. Первичное заполнение – 4500 кг.

Система очистки и отвода дроби

Система имеет: шнековый транспортер, бункер для дроби, ковшовый элеватор и очищающее устройство абразива.

Установка вентиляции и фильтрации

Производительность – 14400 м3/час. В установке 12 картриджей, AB-UF, с мощность – 15 кВт.

 Контроль режимов

Вся система управляется контроллером с дисплеем.

Процесс

Процесс очистки начинается с транспортировки изделия на рольганг с помощью подъемных средств. Так как, обычно, установка работает автоматическом режиме, нужно только настроить скорость работы.

Затем изделия попадает в зону обработки и начинается работа турбинами. Когда изделие покидает зону обработки, турбины прекращают работать.

Качество воздуха может влиять на процесс очистки, поэтому важно, чтобы воздух был сухим и чистым. Так же для лучшего результата и быстрой работы следует использовать дробь высокого качества.
