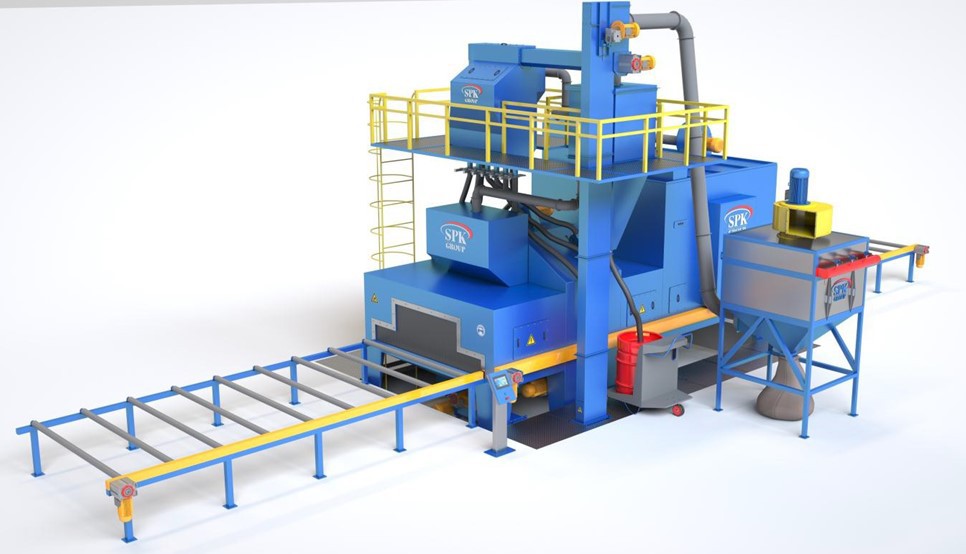

Дробемётная установка проходного типа с рольгангом для очистки металлопроката SPK D 20.6.15-R

Дробемётная установка проходного типа с рольгангом для очистки металлопроката SPK D 20.6.15-R

Камера предварительного нагрева

В камере изоляция – 120 мм, представляет собой теплоизоляционный минеральный материал. Наличие 2 горелок, мощностью – 250 кВт. Теплоноситель – природный газ. Камера также оснащена одним вентилятором. Максимальная температура, которая может достигать в камере, 400 градусов.

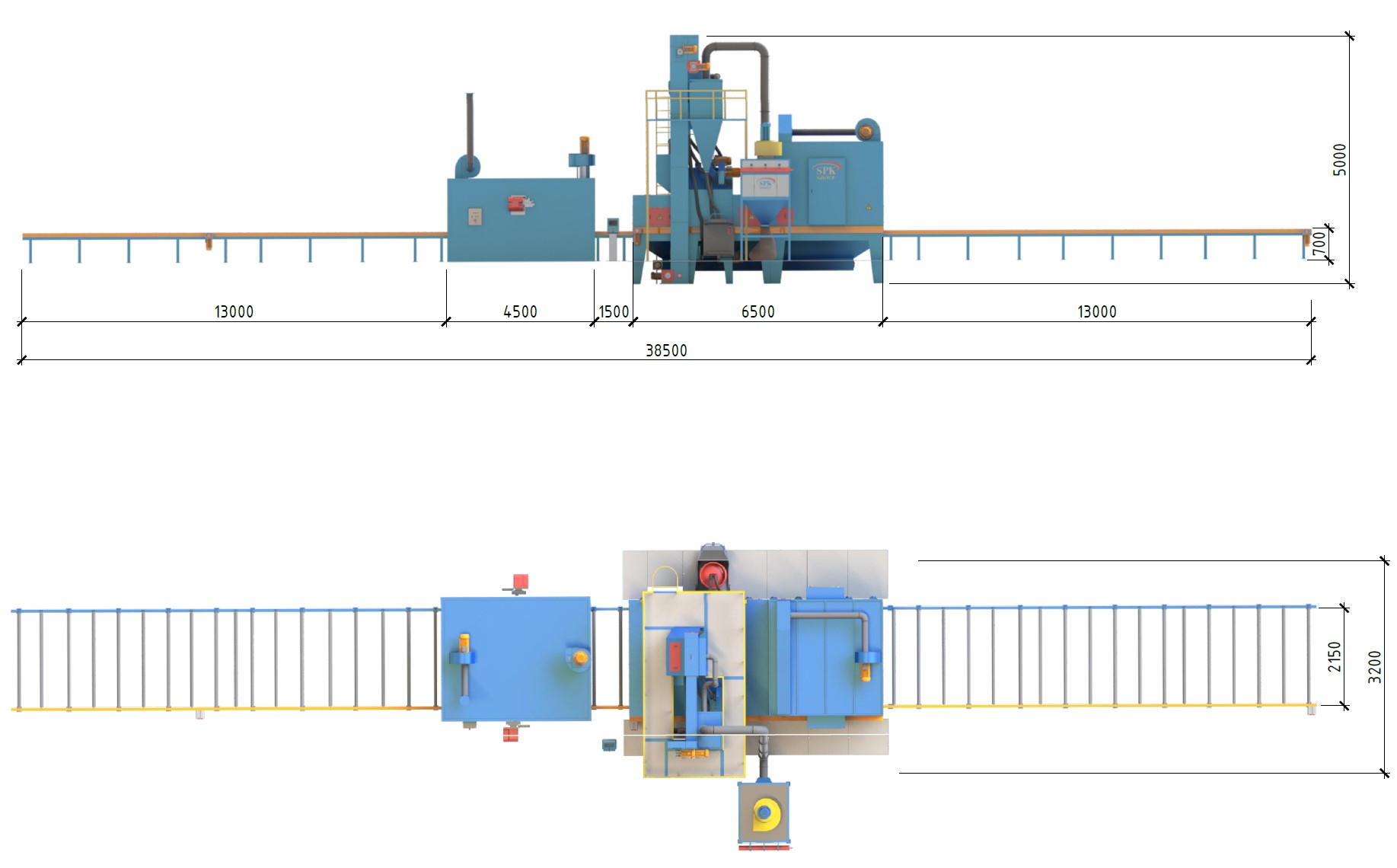

Установка дробеметной очистки

Установка проходная, оснащенная рольгангом. Размеры ворот по ширине и длине – 2100 мм и 700 мм соответственно. Изделия обрабатываются со скоростью 1-2 метра в минуту. Корпус изготовлен из марганцовистой стали, 8 мм.

ustanovkadlyadrobemetnojochistkitrubbolshogodiametra

Обрабатываемые изделия

Установка предназначена для листов, профиля, трубы. Максимальная ширина листа может достигать 2 метров, высота – 600 мм, а толщина – 6 мм. Длина заготовки – от 2 до 12 метров.

Продольная транспортивочная система

Изделия транспортируются при помощи рольганга со скоростью – 0,6- 1 метр в минуту. Габариты рольганга следующие: длина – 13 метров, ширина – 2,2 метра, высота 0,7 метров. Модность приводов равна 2,2 кВт. Максимальная нагрузка достигает – 1000 кг/м. Высота рольганга – 700 мм.

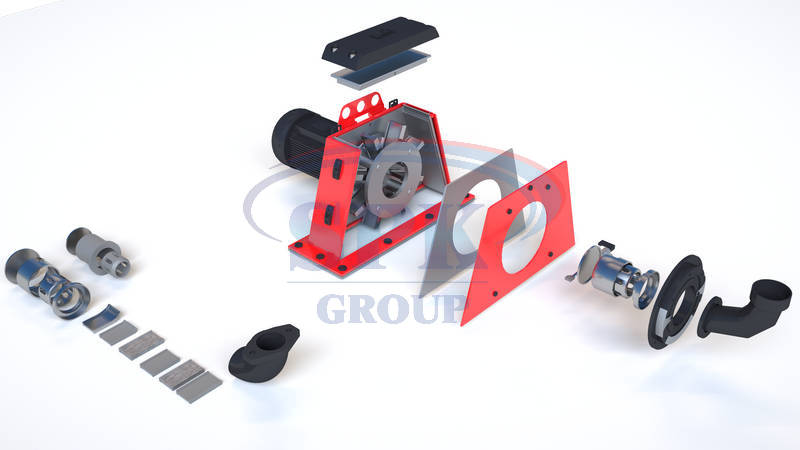

Турбины

Камера оснащена 6 турбинами – SP 390, мощностью 15 кВт. Привод – прямой. 8 лопаток прямого типа. Расход абразива – 180 кг в минуту при скорости выброса – 80 метров в секунду.

drobemetnayaturbina326f

Абразивный материал

Для работы используют стальную дробь. Первичное заполнение равно 3000 кг.

Система для очистки и отвода дроби

Система состоит из ковшового элеватора, шнекового транспортера, очищающегося устройства и бункера.

Камера обдува со щеткой

В камере есть транспортер шнековый (работает при 1,5 Вт) и вращающаяся щетка (работает при 4 кВт), которая имеет автоматическое регулирование высоты.

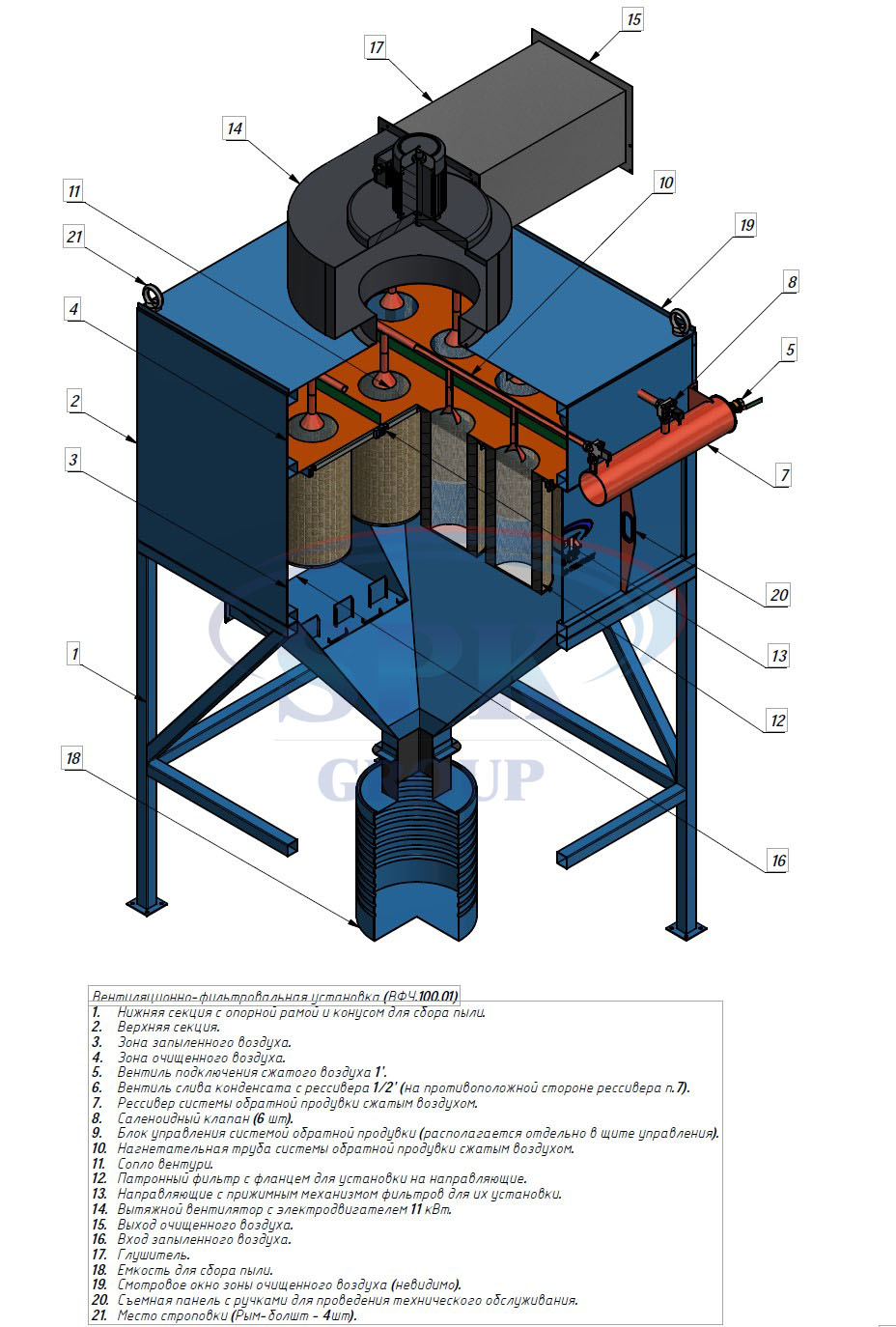

Вентиляционно-фильтровальная установка

Установка производительностью – 14400 м3/ час. Имеет 12 картриджей, каждый мощностью – 15 кВт. Тип – AB-UF.

ventilyacionnofiltrovalnayaustanovka27a6

Контроль режимов

Управляется через сенсорный контроллер модели OMRON.

Питание

Питание путем электроподключения – 400 Вт/50Гц.
