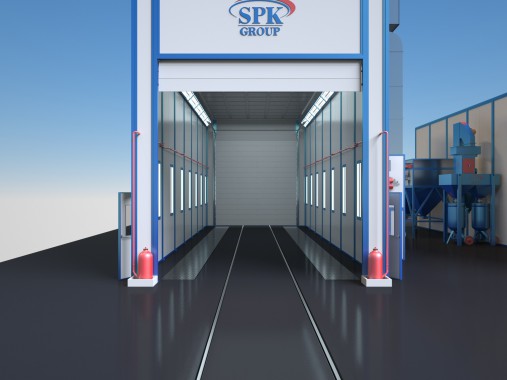

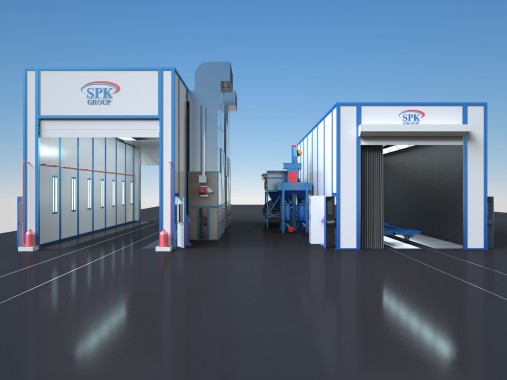

Комплекс для подготовки металлической поверхности, а также окраски и последующей сушки. Он имеет две проходных камеры, расположенных параллельно. Внешние размеры комплекса следующие: длина – 15000, ширина – 5500, высота – 5000 мм.

Состоит из:

  • Дробеструйной камеры проходного типа SPK-15.6.5;
  • Окрасочно-сушильной камеры SPK-15.6.5.

Обрабатываемое изделие должно иметь следующие параметры:

  • Максимальный вес – 5000 кг;
  • Максимальные габариты – 12000х3000х3000 мм.

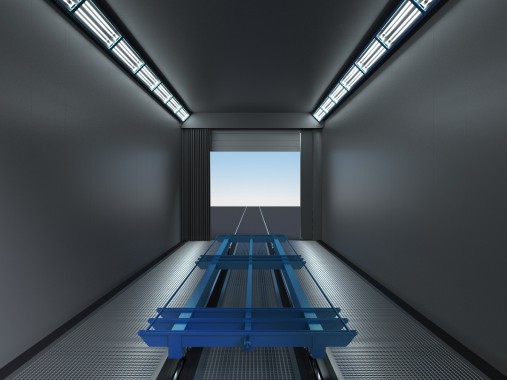

ОПИСАНИЕ ДРОБЕСТРУЙНОЙ КАМЕРЫ SPK-15.6.5

Камера проходная на два рабочих поста.

Внутренние размеры - 15000х5500х5000 мм. Внешние с учетом агрегатов - 15100х5600х5200 мм.

Двое роллетных ворот. Наличие защитной шторки. Размеры - 4000х4500 мм. Две сервисные двери  в боковых стенах.

Вентиляция принудительная, вытяжная.

Приток воздуха проходит через преточные решетки в крыше кабины.

Освещение – 16 светильников светодиодных.

Стены в камере толщиной – 50 мм.

Присоединяемая электрическая мощность – 44 кВт. Используемая – 39 кВт.

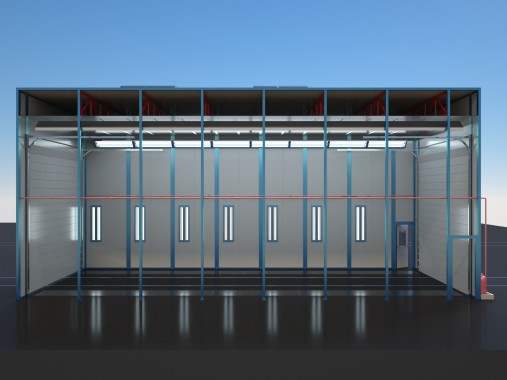

ОПИСАНИЕ ОКРАСОЧНО-СУШИЛЬНОЙ КАМЕРЫ SPK-15.6.5

Внутренние размеры – 15000х5500х5000 мм. Внешние – 15100х7100х5600 мм.

Вытяжка – вертикальная. Два канала размером – 14000х780 мм. 28 решеток из стали. Максимальная нагрузка – 800 кг/м2.

Двое ворот из стали. Просвет – 4000х4500 мм.

Стены – 60 мм.

2 сервисные двери - 800х2000 мм.

Крыша прямая – 50 мм.

Освещение – 700-1000 Люкс. 16 плафонов сверху, 14 сбоку.

Подогрев воздуха  с помощью двух газовых горелок. Тепловая мощность – 700 кВт.

Питание двигателей – 3х380Вт/50 Гц.
