Зона для окраски для вертолетной техники

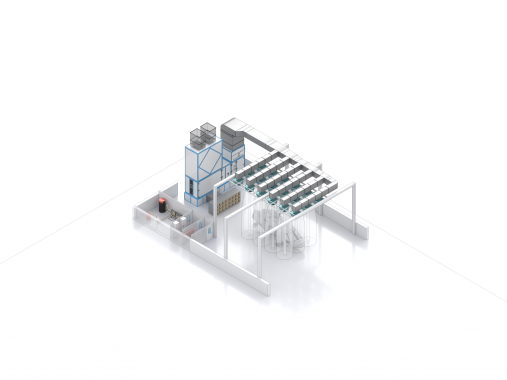

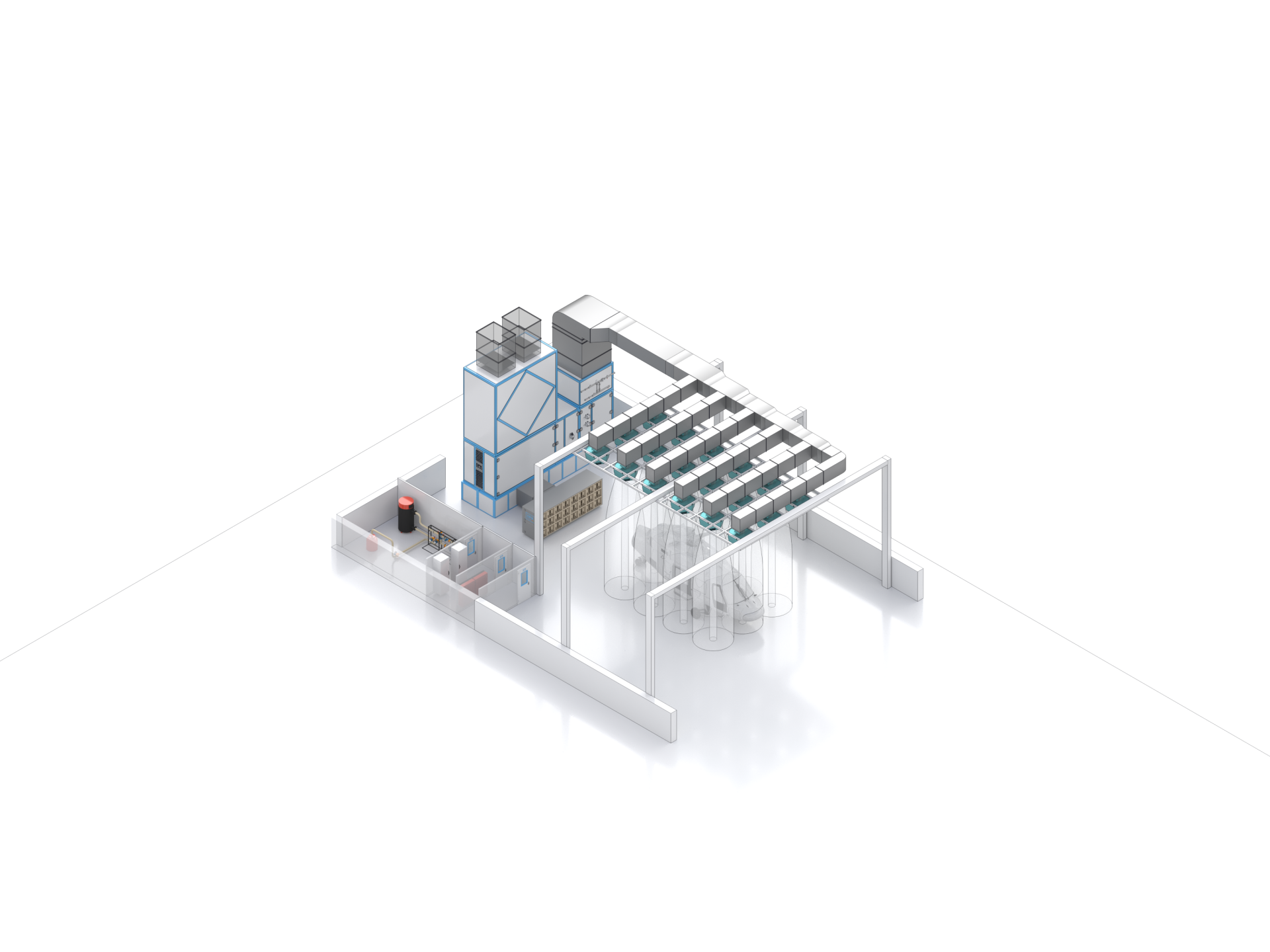

Зона для окраски вертолётов на открытом воздухе — это современный и быстрый способ нанесения лакокрасочных материалов. В этой зоне используется система вентиляции с изменяемой конфигурацией участка обдува. Её задача — удалять окрасочный туман и пары легковоспламеняющихся жидкостей из зоны малярных работ.

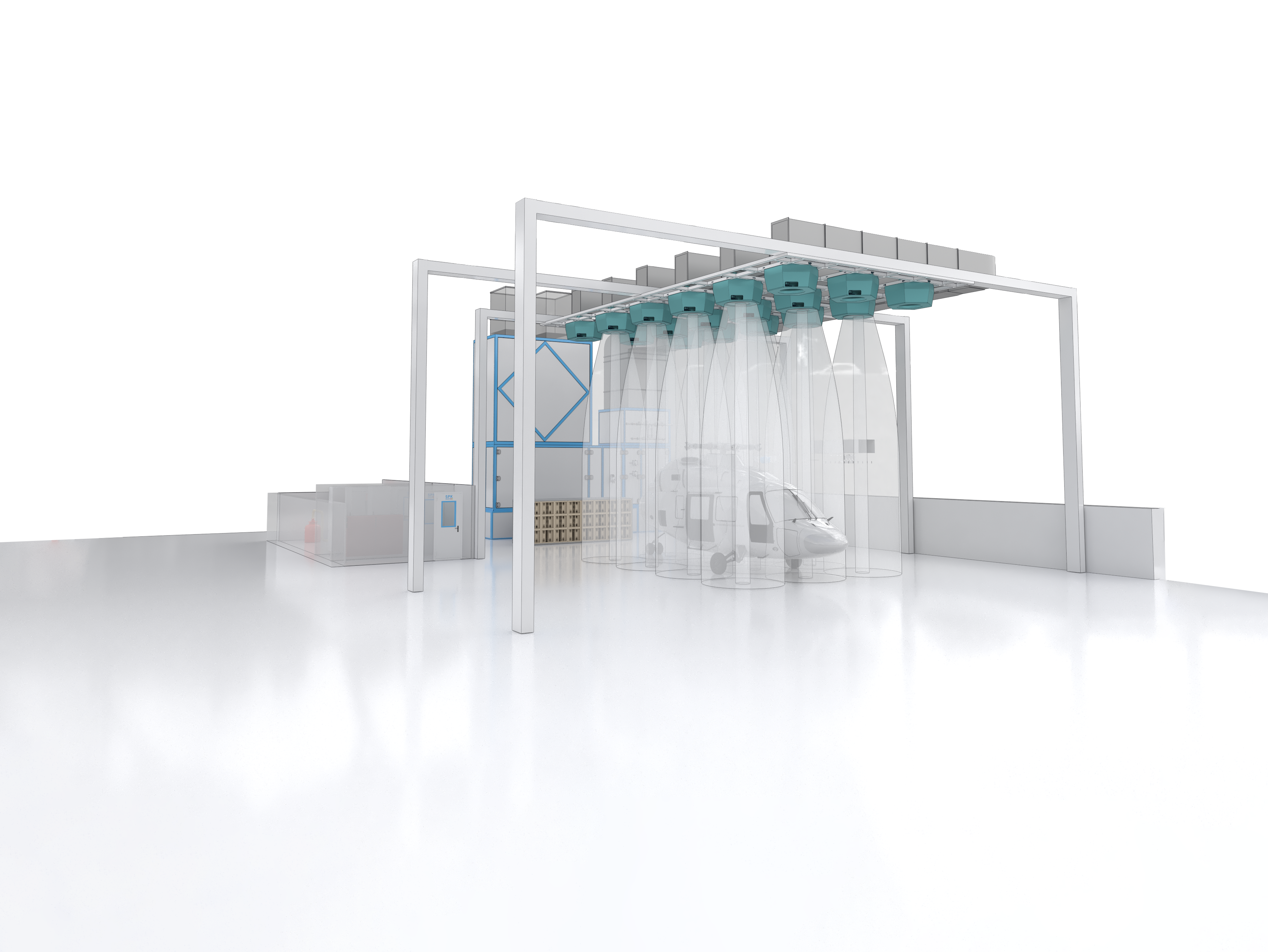

Площадь зоны открытой окраски составляет 72 квадратных метра. В ней установлено 18 воздушных сопел, которые обеспечивают равномерный поток воздуха в зоне проведения малярных работ.

Система воздухообмена в Зоне открытой окраски

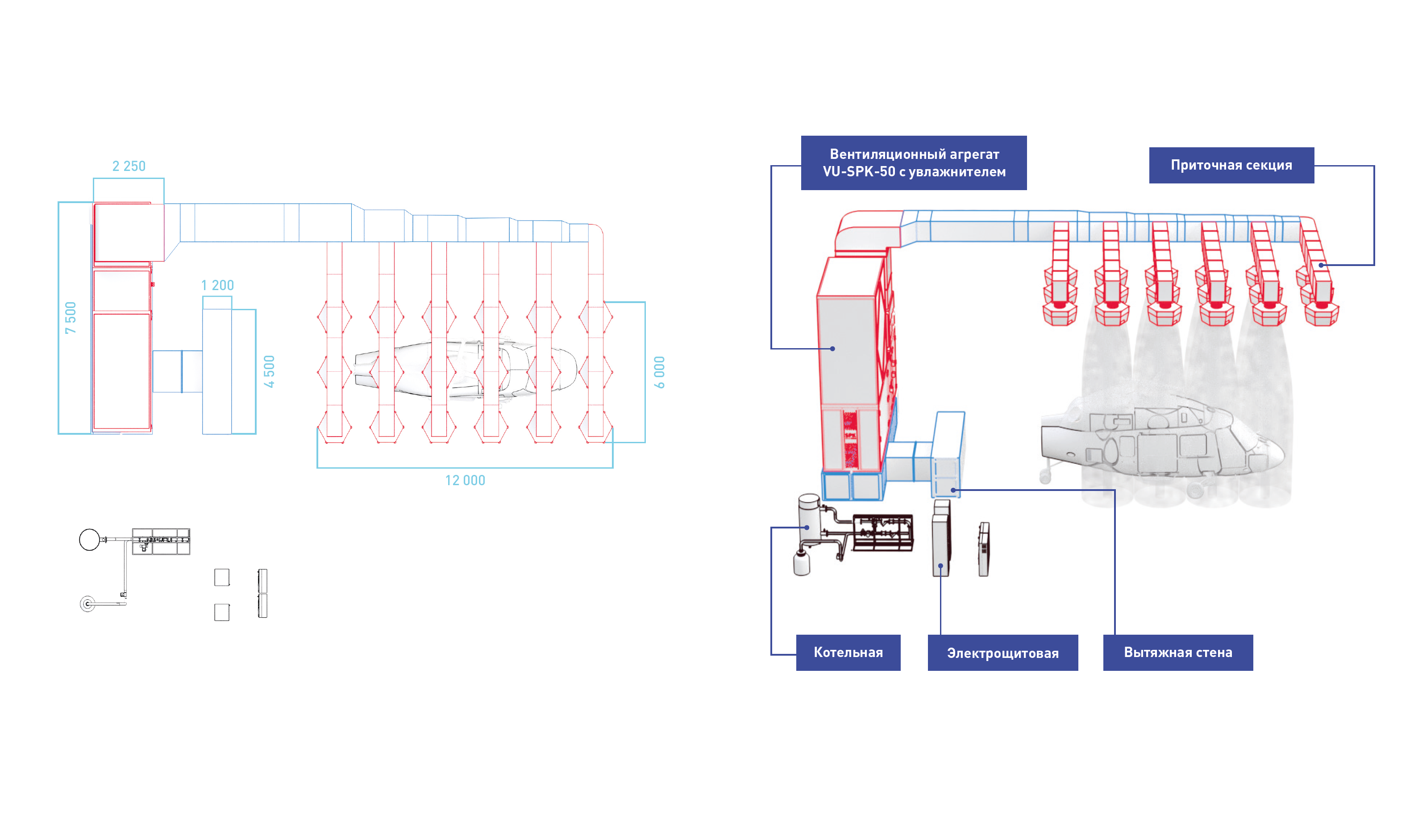

В зоне открытой окраски установлен приточно-вытяжной вентиляционный агрегат SPK-VU-50 с увлажнением. Его задача — создать необходимые условия микроклимата и качества воздуха внутри зоны открытой окраски.

Система механической фильтрации вытяжного и приточного воздуха включает вытяжную стену с картонными лабиринтными фильтрами класса очистки G2. Её размер 4,5 х 1,2 х 2 метра. Стена устанавливается напольно на границе зоны открытой окраски.

Также в систему механической фильтрации входят: краскоостанавливающий фильтр класса очистки G3, карманный фильтр класса очистки G4 для тракта вытяжки, и карманный фильтр класса очистки G4 для приточного тракта.

Нагрев воздуха внутри Зоны открытой окраски

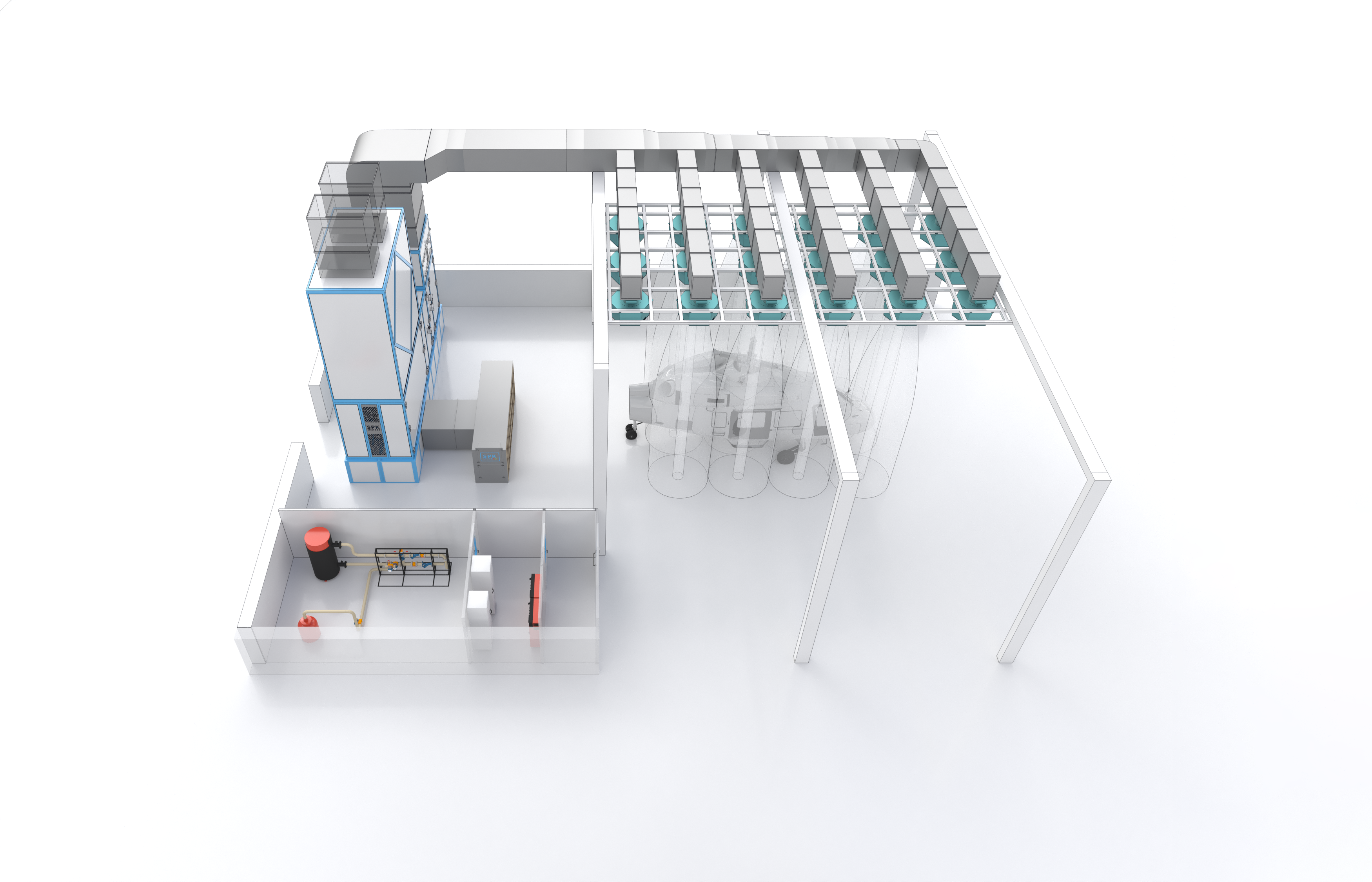

Для обеспечения безопасности и снижения стоимости оборудования используется схема нагрева с промежуточным нагревом раствора пропиленгликоля в воде в автономной котельной установке.

Электрический котёл общепромышленного исполнения устанавливается в отдельном помещении категории Д. Нагретый теплоноситель подаётся в воздушно-водяной теплообменник второй ступени нагрева воздуха. Первую ступень нагрева образует пластинчатый рекуператор с эффективностью не менее 50%. Электрическая мощность котла — 750 кВт.

Панель управления

Зона открытой окраски комплектуется шкафом управления со встроенным промышленным логическим контроллером и частотными преобразователями, а также выносным пультом управления с высоким классом надёжности и безопасности (IP65).

Выносной пульт оборудован:

• основным выключателем;
• кнопкой аварийной остановки;
• индикатором наличия питания;
• сенсорной панелью управления с цветным ЖК-дисплеем диагональю не менее 10 дюймов.
