Зона открытой окраски для вертолетов SPK-Z-36.6.15
Предназначение зоны – безопасная покраска изделий в открытом пространстве цеха. Внутри зоны создается равномерный поток очищенного и подогретого воздуха в направлении сверху-вниз, а также удаляется окрасочный туман.

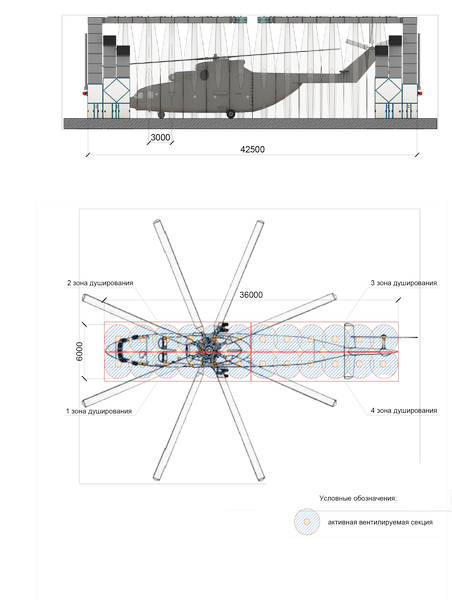

Габариты зоны: 36000х6000 мм. Высота расположения воздухораспределитей – 15000 мм.

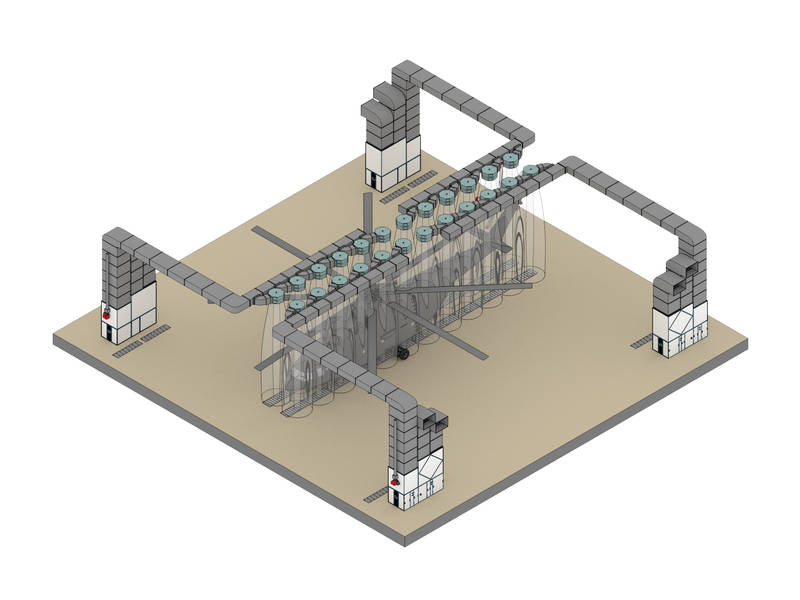

4 рабочих зоны, все могут работать одновременно. Конструкция зоны предполагает 24 воздушных сопла, которые формируют рабочую зону, имеющую площадь 216 м2.
Каждое сопло снабжается механизмом регулирования направления потока, имеет отсекающий воздушный клапан повышенной плотности.

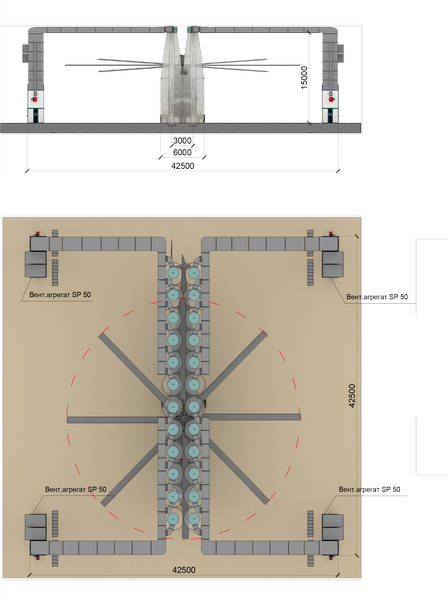

Для подачи воздуха применяется приточно-вытяжной агрегат, имеющий производительность 50000 м3 в час, 4 комплекта. Расположены на расстоянии 5- 15 метров.

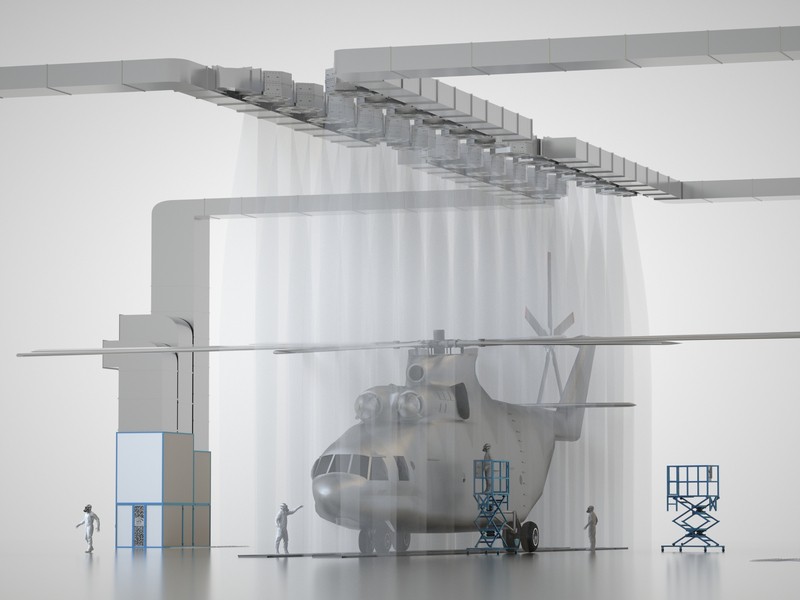

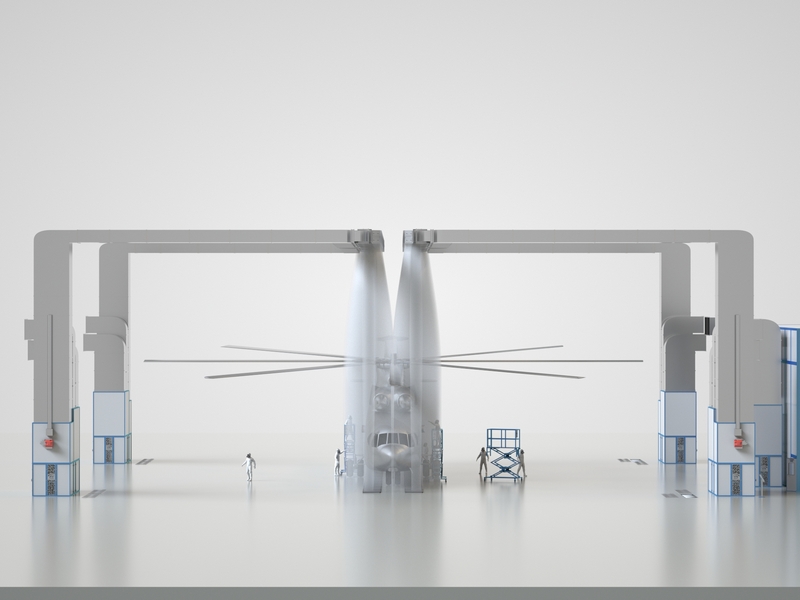

Воздух очищенный и подогретый подается по воздуховодам в надкрановое пространство, через ламинарные сопла подается с большой высоты в зону, где проводятся работы. Скорость воздушного потока в рабочей зоне составляет от 0,25 до 0,3 м в сек.
Вытяжка воздуха производится через лабиринтную систему фильтрации, проходит по бетонному приямку, возвращается в вентиляционный агрегат.
Пластинчатый рекуператор тепла – энергоэффективное решение. Нагрев воздуха осуществляется газовым воздухонагревателем внутреннего сгорания газа. Температурный КПД рекуператора составляет 50%.
Система сухой фильтрации. 3 ступени фильтрации вытяжного воздуха, 1 ступень фильтрации приточного воздуха.
Управление технологическими режимами – контроллер.
Общая потребляемая мощность до 200 кВт.
