Окрасочный комплекс. Зона открытой окраски SPK-72.6.10, мобильная сушильная камера SPK-20.6.4

Данный комплекс включает в себя оборудование:

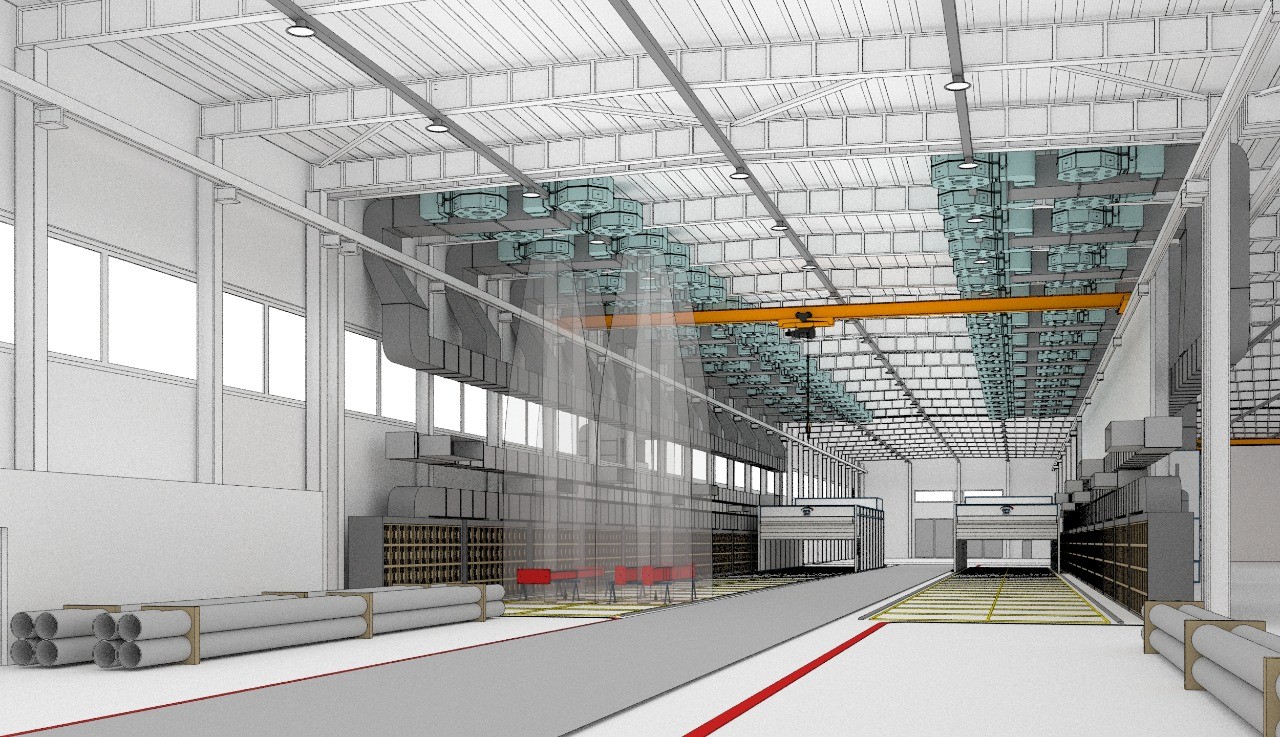

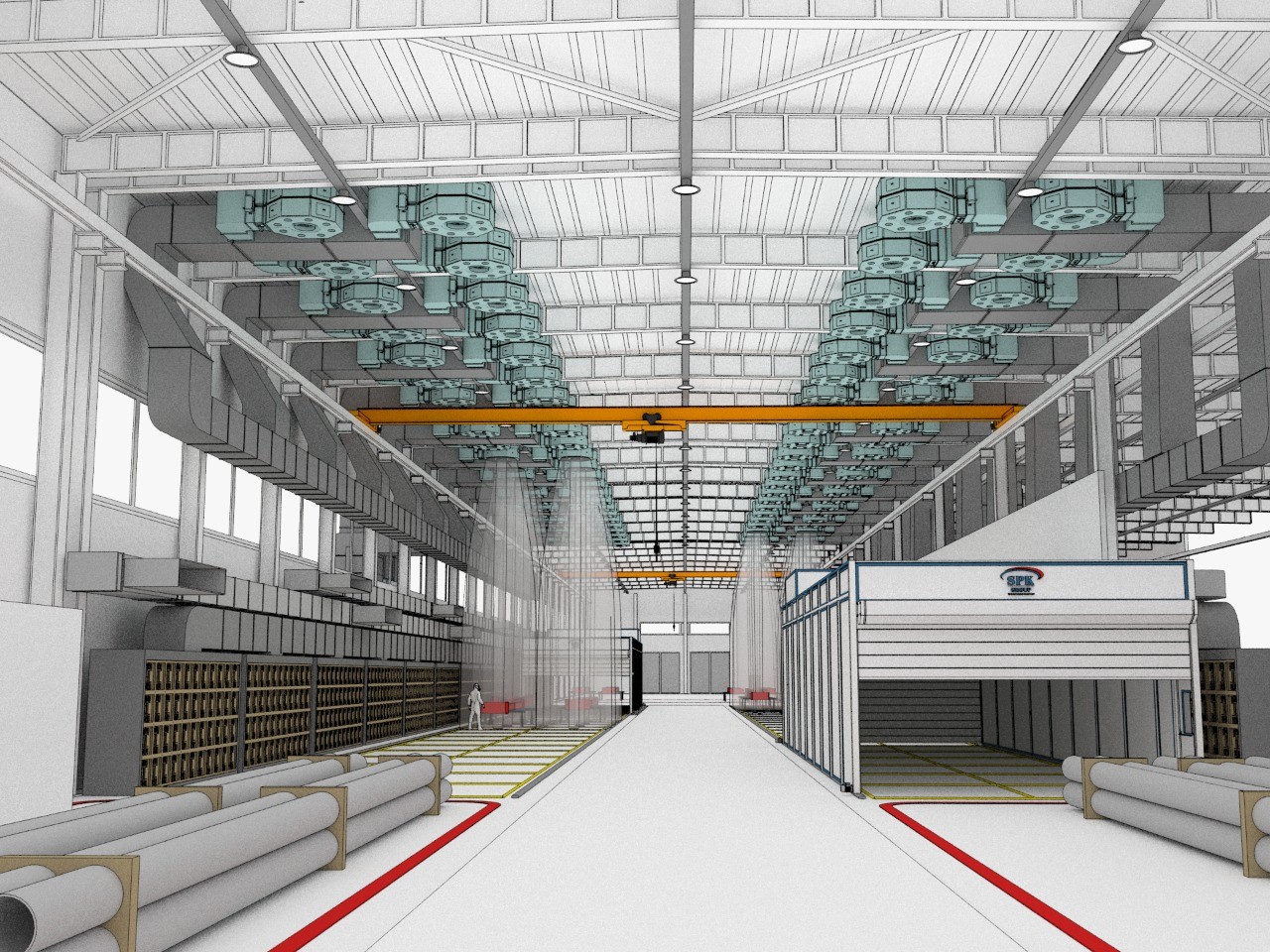

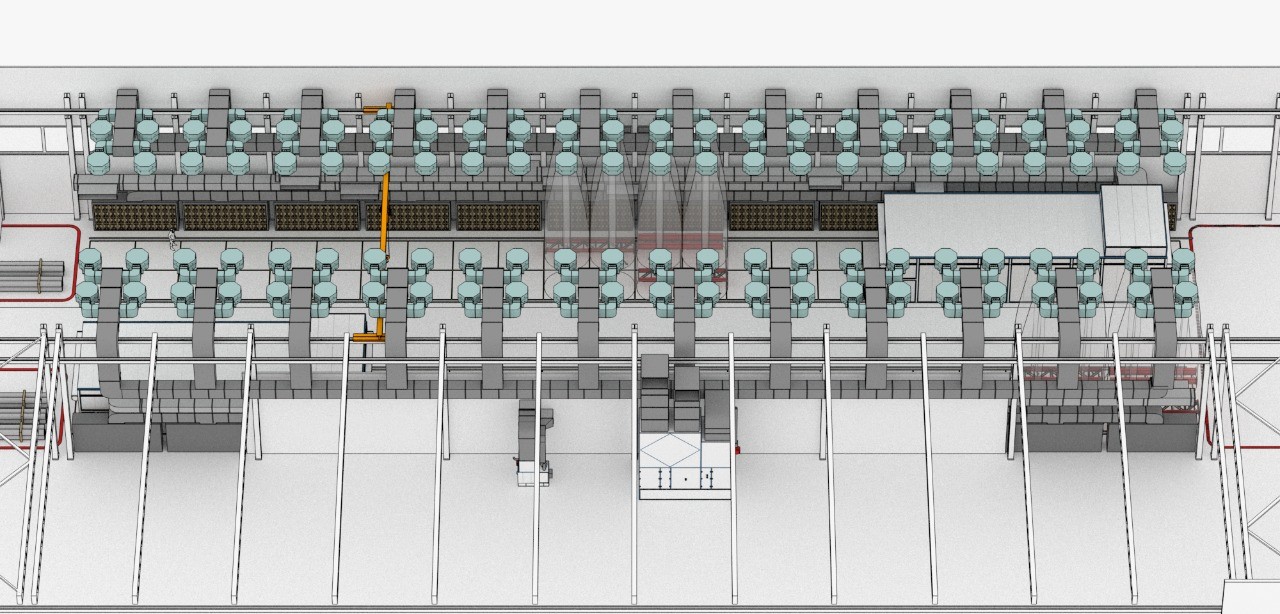

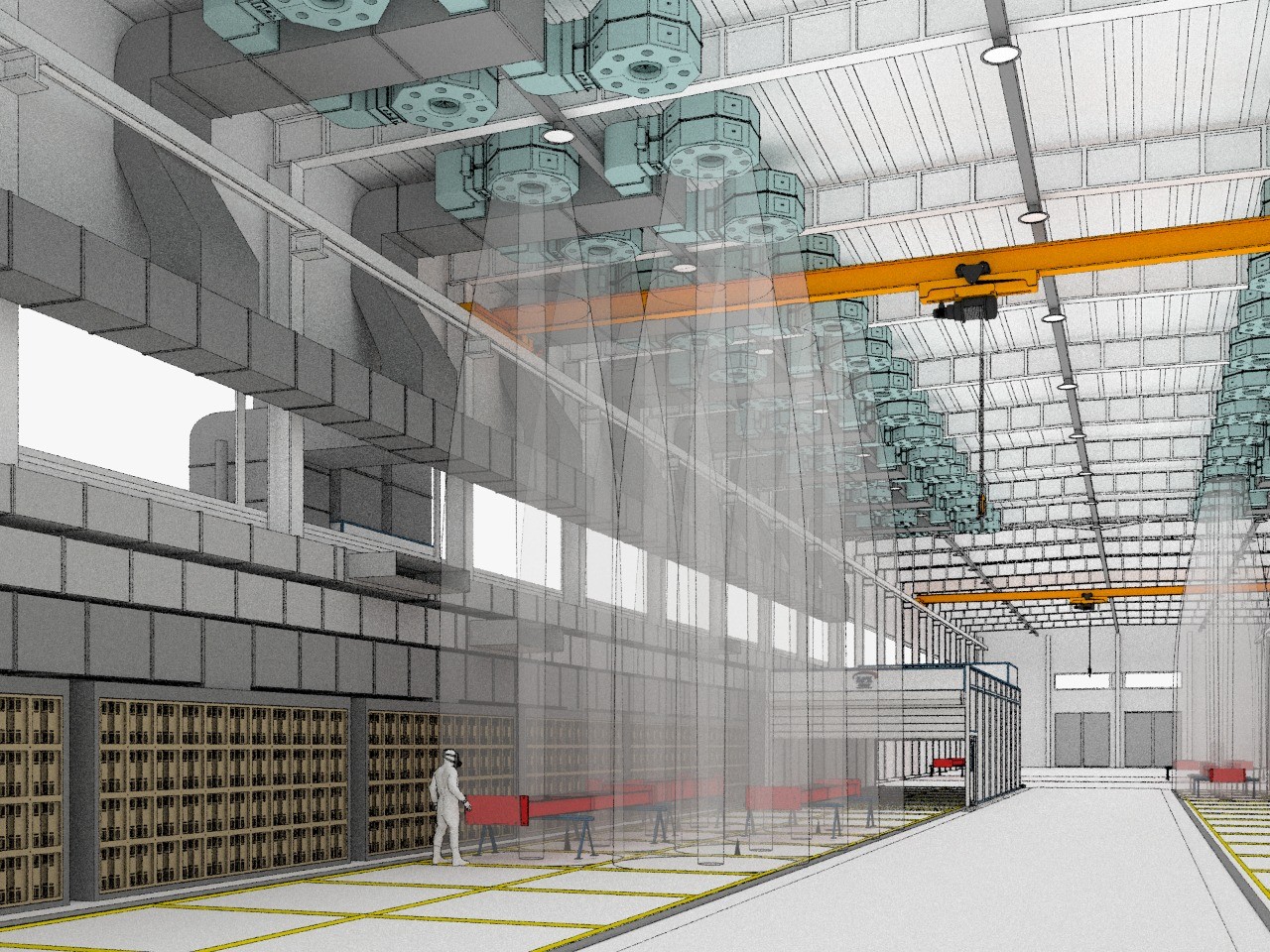

1. Зону открытой окраски SPK-Z 72.6.10. Габариты: 72 м – длина, 6 м – ширина. Низ сопел расположен на отметке 10 метров. Вдоль стены размещается 12 вытяжных фильтрационных стен. Зона поделена на 12 элементарных зон, размер каждой зоны – 6х6 метров. С пульта оператор выбирает нужные рабочие зоны, после чего открываются соответствующие отсечные пневматические клапана, воздух подается на сопла, забирается из вытяжных фильтрационных систем. Затем можно приступать к процессу окраски. Автоматика зоны сигнализирует об общем состоянии системы.

2. Мобильную камеру сушки SPK-20.6.4

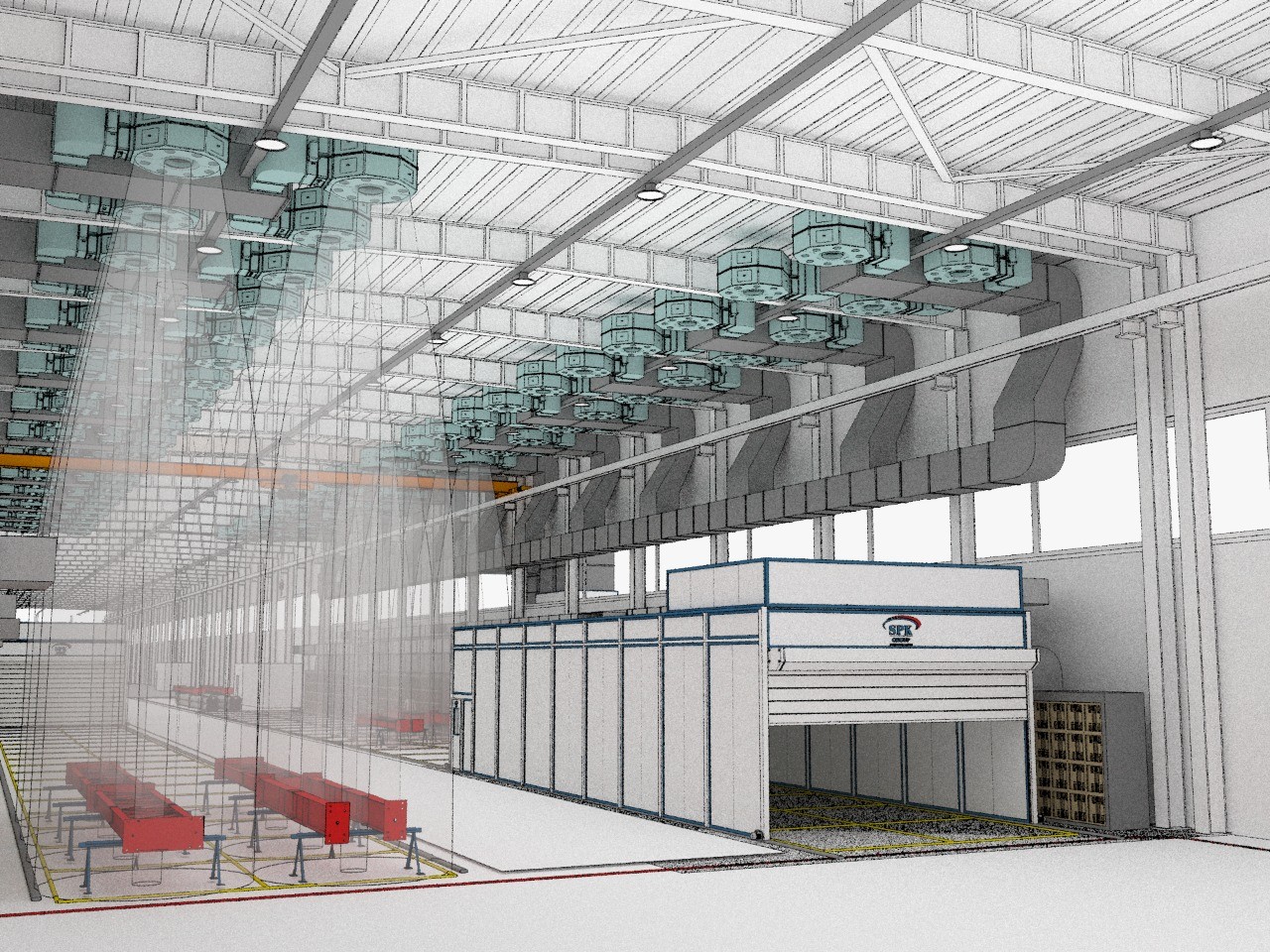

Камера сушильная может передвигаться по рабочему участку по всей длине зоны. Общая длина хода мобильной сушильной камеры составляет 72 метра. Односекционная камера. Внутренняя длина секции – 20 метров. Циркуляция воздуха происходит при помощи сушильного вентиляционного агрегата, производительность которого составляет 23000 куб. м в ч. Кратность воздухообмена – 48 крат/ час. Время прогрева камеры – 20-30 минут. Два рельсовых пути. 6 колес камеры. Скорость перемещения составляет 0,5 -2 м в мин. Роллетные ворота размером 5800х3500 мм.

Осветительная система. Сенсорная панель управления располагается на отдельно стоящей стойке.
