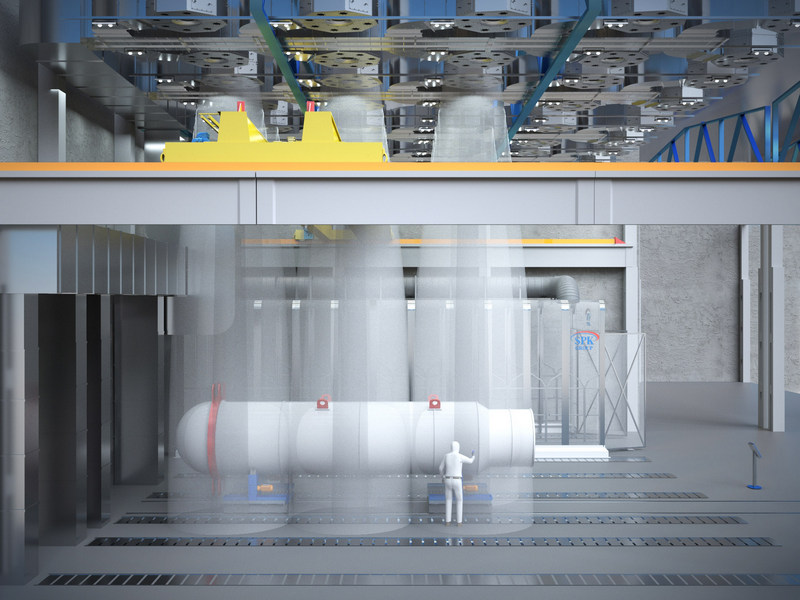

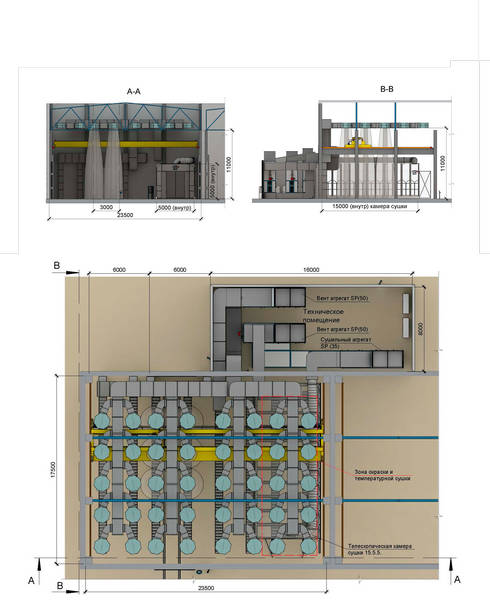

 покраска сосудов высокого давления

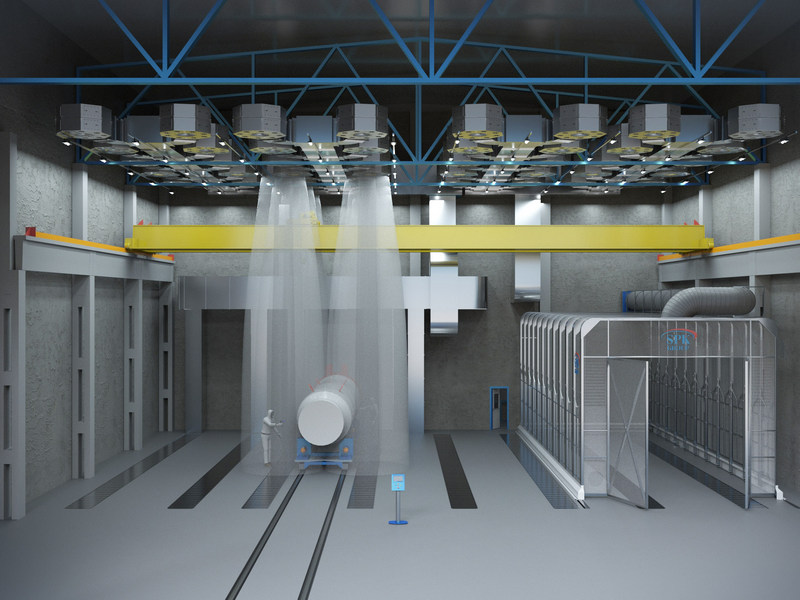

свободная зона окраски зона открытой окраски

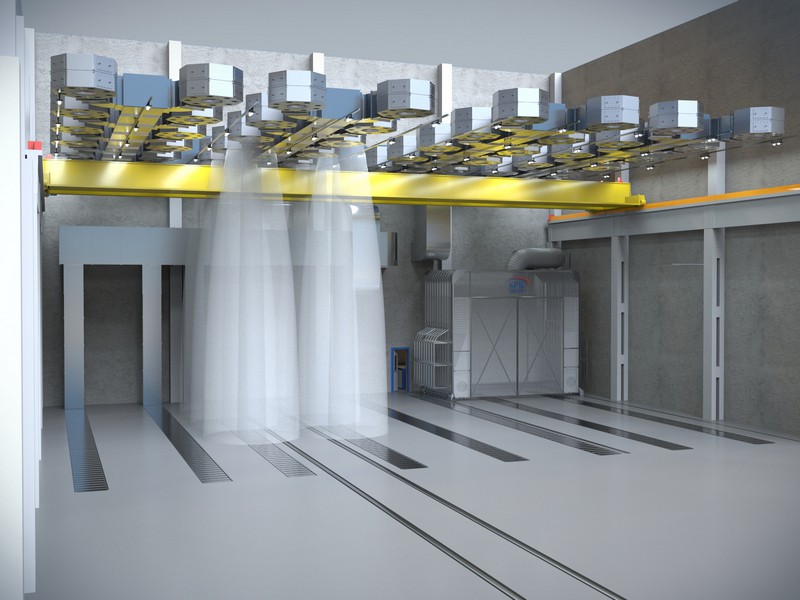

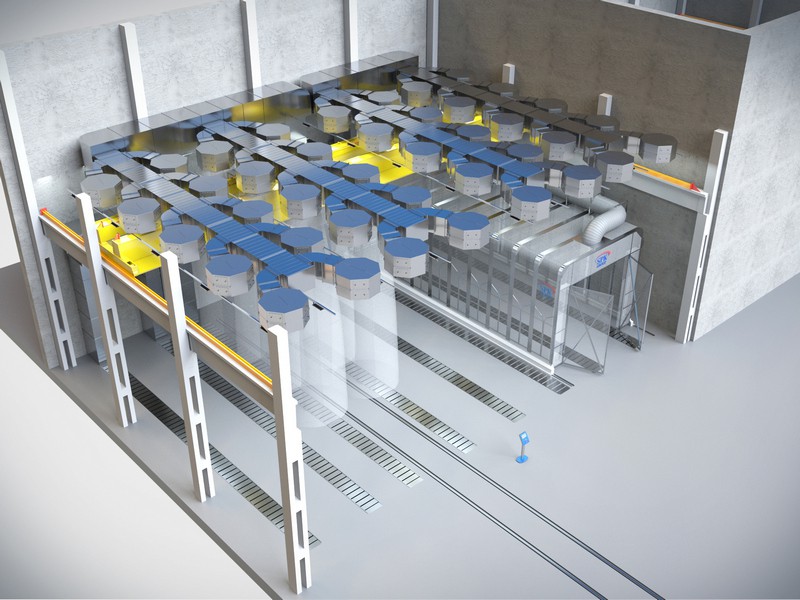

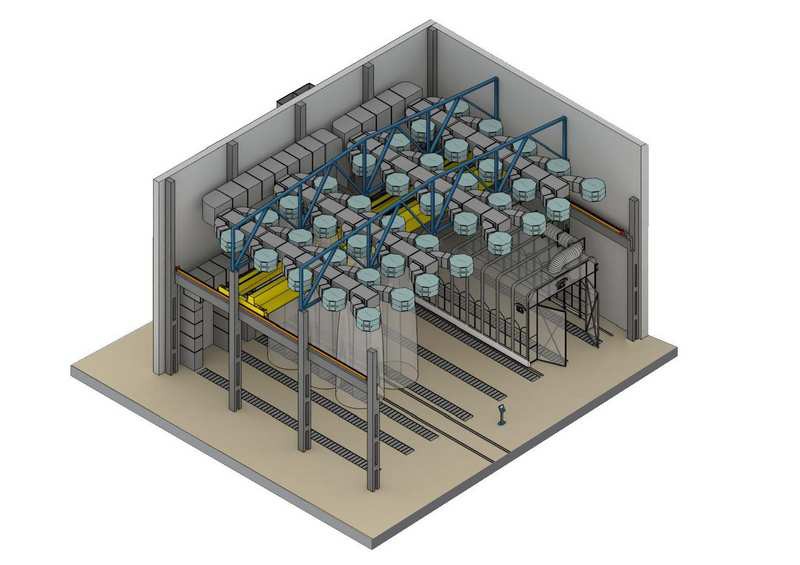

Зона открытой окраски SPK-Z 18.12.11

Размеры в свете ДхШ: 17.5х11.5 метров. Низ воздухораспределительных сопел находится на отметке 11 метров.

Рабочих зон – 6 шт., 24 двухпоточных сопел.

Система сухой фильтрации – 3 ступени вытяжного воздуха, 1 ступень приточного воздуха.

Освещение – 700-1000 Люкс.

Вверху –  36 плафонов по 4 лампы, сбоку – 15 плафонов. 15 кВт.

Нагрев – теплообменник с горелкой, 3 шт.

Окрасочно-сушильная камера SPK-17.11.7

Окрасочно-сушильная камера имеет следующие размеры: длина 16.5 метров, ширина 11 метров и высота 6.5 метров (размеры внутренние).

Несущие конструкции камеры представлены общим силовым каркасом внутреннего исполнения, стойким к воздействию неблагоприятных факторов.

Стены ОСК выполнены из сэндвич панелей толщиной 50 мм., различных типоразмеров.

Исполнение камеры по строительной климатологии У3, УХЛ3.

Камера тупикового типа. Для въезда и выезда камера оснащена подъемно-секционными воротами с электроприводом. Двое ворот расположены с обоих торцов камеры. Размеры ворот в свете (ШхВ): 4000х5500 мм.

Камера комплектуется 4-мя сервисными дверями. Дверь выполняет функцию аварийного выхода и оборудованы системой закрытия «Антипаника».

Камера укомплектована четырьмя приточно-вытяжными агрегатами SP(35).

Все электродвигатели вентиляторов снабжены частотными преобразователями для защиты от перегрузок и для регулировки разряжения внутри камеры.

Вытяжка осуществляется через 4 воздушных канала, установленных симметрично в полу окрасочно-сушильной камеры.

В качестве энергоносителя для нагрева воздуха применяется природный газ.

ОСК укомплектована газовым редуктором и горелкой.

Для освещения окрасочно-сушильной камеры применены люминесцентные лампы повышенной яркости и надёжности. Предусмотрено 67 светодиодных светильников создающих световой поток более 700 люменов.
