Комплекс подготовки и покраски поверхности металлоконструкций. Дробеструйная и окрасочно-сушильные камеры SPK-8.5.4

Комплекс подготовки и покраски поверхности металлоконструкций. Дробеструйная и окрасочно-сушильные камеры SPK-8.5.4

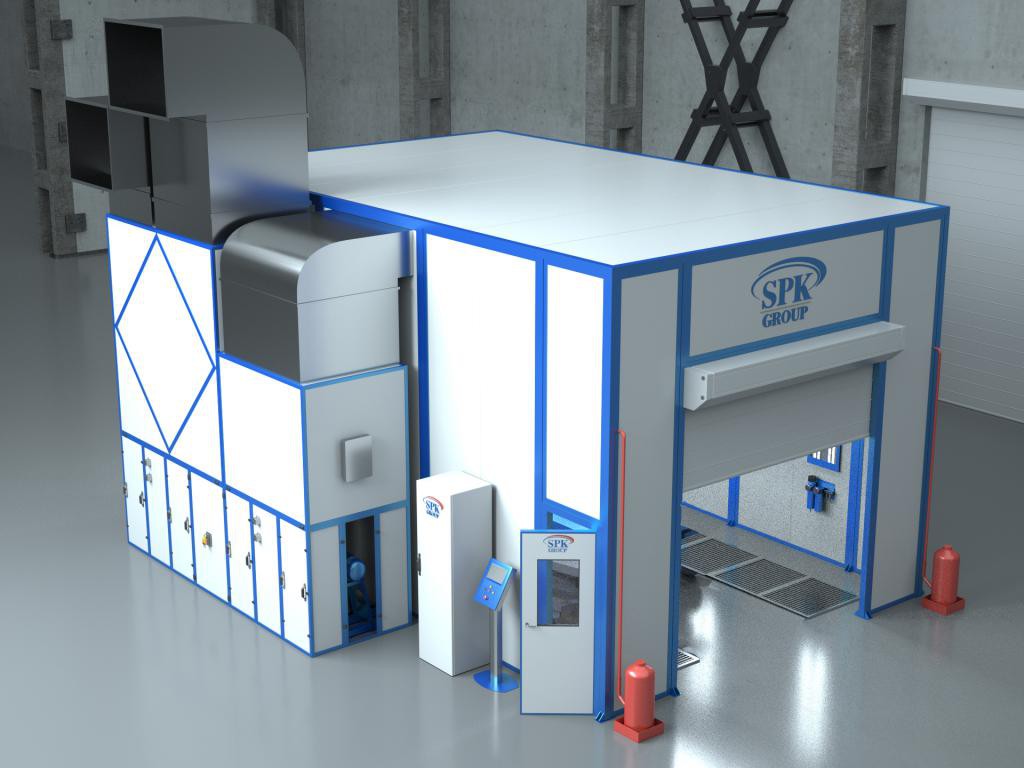

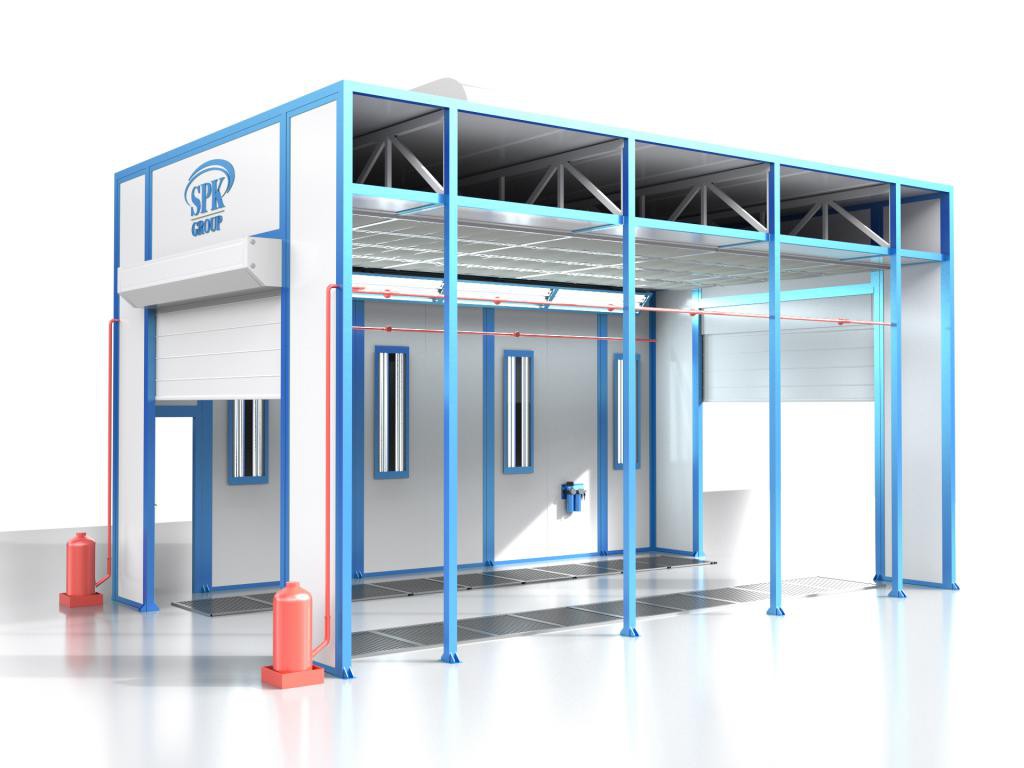

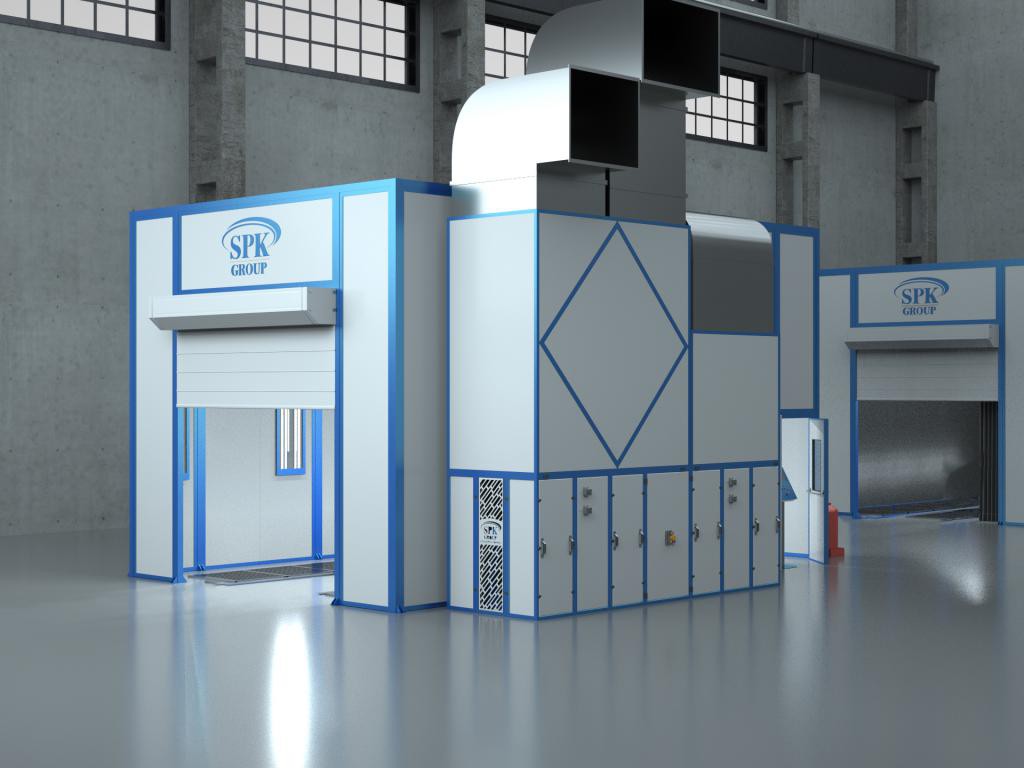

Окрасочно-сушильная камера проходного исполнения предназначена для подготовки к окраске металлических рамных конструкций с максимальными габаритами 3,6х1,2х1 м.

Вес изделий максимальный: 700 кг. Площадь обрабатываемой поверхности 1-го изделия: 18,24 м2.

Проходное исполнение камеры. Габариты кабины внутр.: 8000х5000х4000 мм. Внешние габариты: 8160х5160х4600 мм. 1 секция.

Система фильтрации. 3 ступени фильтрации на вытяжке, две – на притоке.

Предусмотрены 2 основных роллетных ворот 3 х 3 м. 1 сервисная дверь 800 х 2000 мм. Располагается в боковых стенах.

Уровень освещенности внутри камеру – 750 - 1000 Лк. Взрывозащищенное исполнение. По 8 светильников под потолком и в стенах.

Воздухообмен в камере окраски. Полный потолочный приток. Вытяжка в пол. Поток воздуха направляется сверху вниз камеры. Уровень расхода воздуха общий составляет 35 тыс. куб. м/ час. Кратность воздухообмена – 219 крат/час.

Взрывозащищенный вентиляционный агрегат SP(35).

Нагрев воздуха. Энергоноситель используемый – электричество. Теплообменник спиральнонавивной Общая тепловая мощность теплообменников – 308 кВт.

Пластинчатый рекуператор тепла с тепловой мощностью составляет 246 кВт.

Утепленный морозостойкий воздушный клапан 1100х1100 мм.

С контроллера происходит управление режимами работы. 47,7 кВт - общая потребляемая мощность оборудования.

Общая потребляемая мощность камеры на питание – 47,7 кВт. На нагрев – 308 кВт.

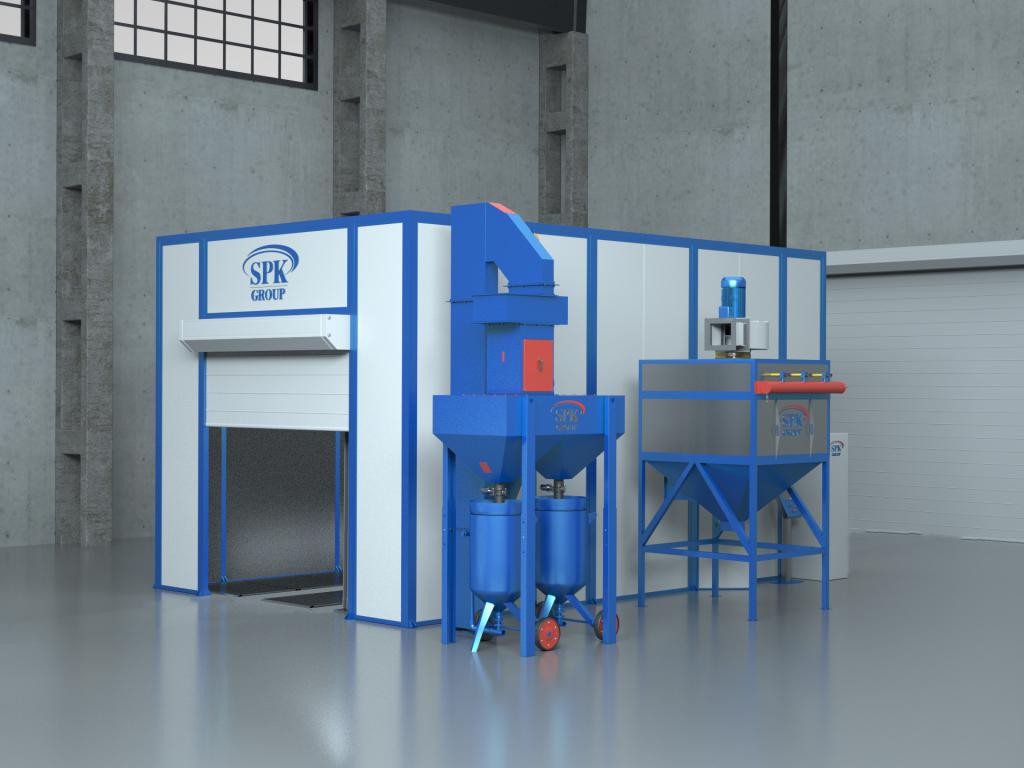

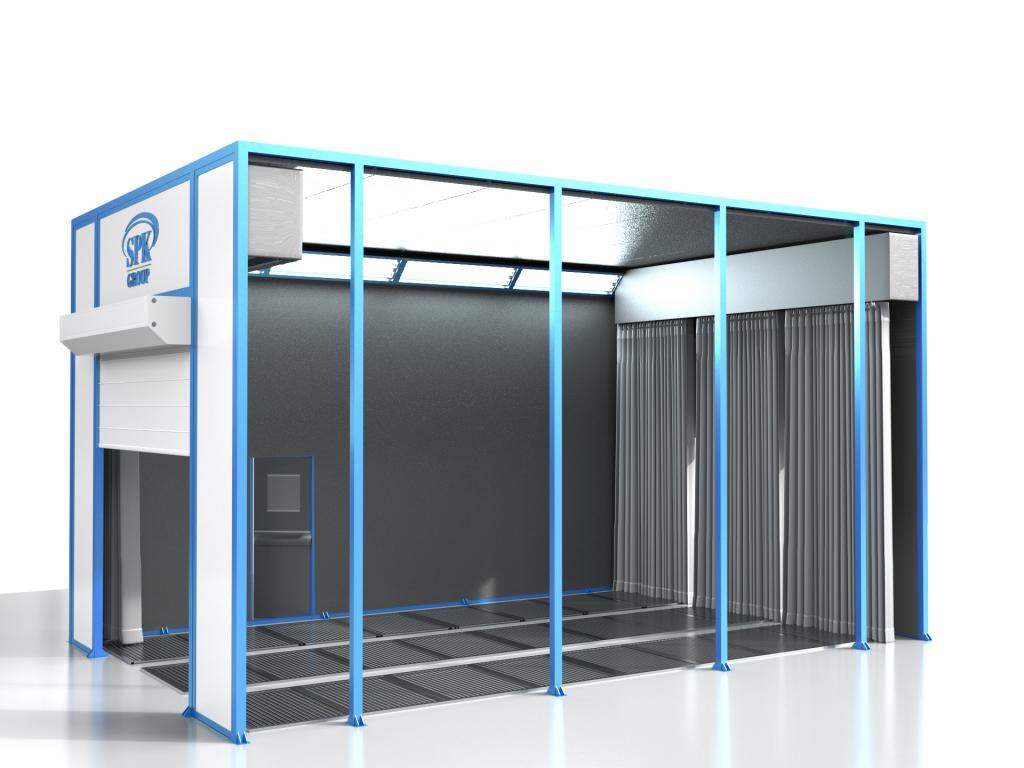

Обитаемая проходная дробеструйная камера SPK-P 8.5.4

Предназначение – ручная абразивоструйная обработка поверхности изделий от ржавчины, окалины, следов лакокрасочных покрытий. Исходные данные по изделиям аналогичны тем, что даны в описании ОСК.

Изделия перемещаются в камеру при помощи вилочного погрузчика на опорную оснастку.

Габариты камеры внутренние: 8х5х4 м. 2 ворот роллетных. Оснащены ПВХ-шторой. Габариты ворот – 3х3 м.

Для персонала предусматривается 1 сервисная дверь 800х2000 мм. Дверь расположена в боковой стене.

Механическая система сбора дроби. Для продольной транспортировки дроби предназначен скребковый конвейер. Длина поперечных конвейеров – 7 м. Пневматический привод продольных конвейеров.

Система рекуперации дроби. Подача дроби при помощи ковшового элеватора. Электрическая мощность одного вибросита – 0,27 кВт.

2 напорных агрегата по 200 л. Воздухообмен: принудительная вытяжная рециркуляционная вентиляция. Приток воздуха – торцевой потолочный. Вытяжка – в вытяжные колонны у задней торцевой стены. Направление потока воздуха – диагональное по длине камеры. Скорость воздуха – 0,139 м/c. Кратность воздухообмена – 63 крат в час. Расход воздуха общий – 10 000 м3/ час.

Предусмотрена 1 ВФУ(100).

Воздушный винтовой маслонаполненный компрессор с расходом воздуха 14,8 м3/мин.

Система контроля технологических режимов – контроллер. Электрическая мощность камеры общая потребляемая - 16,27 кВт.
