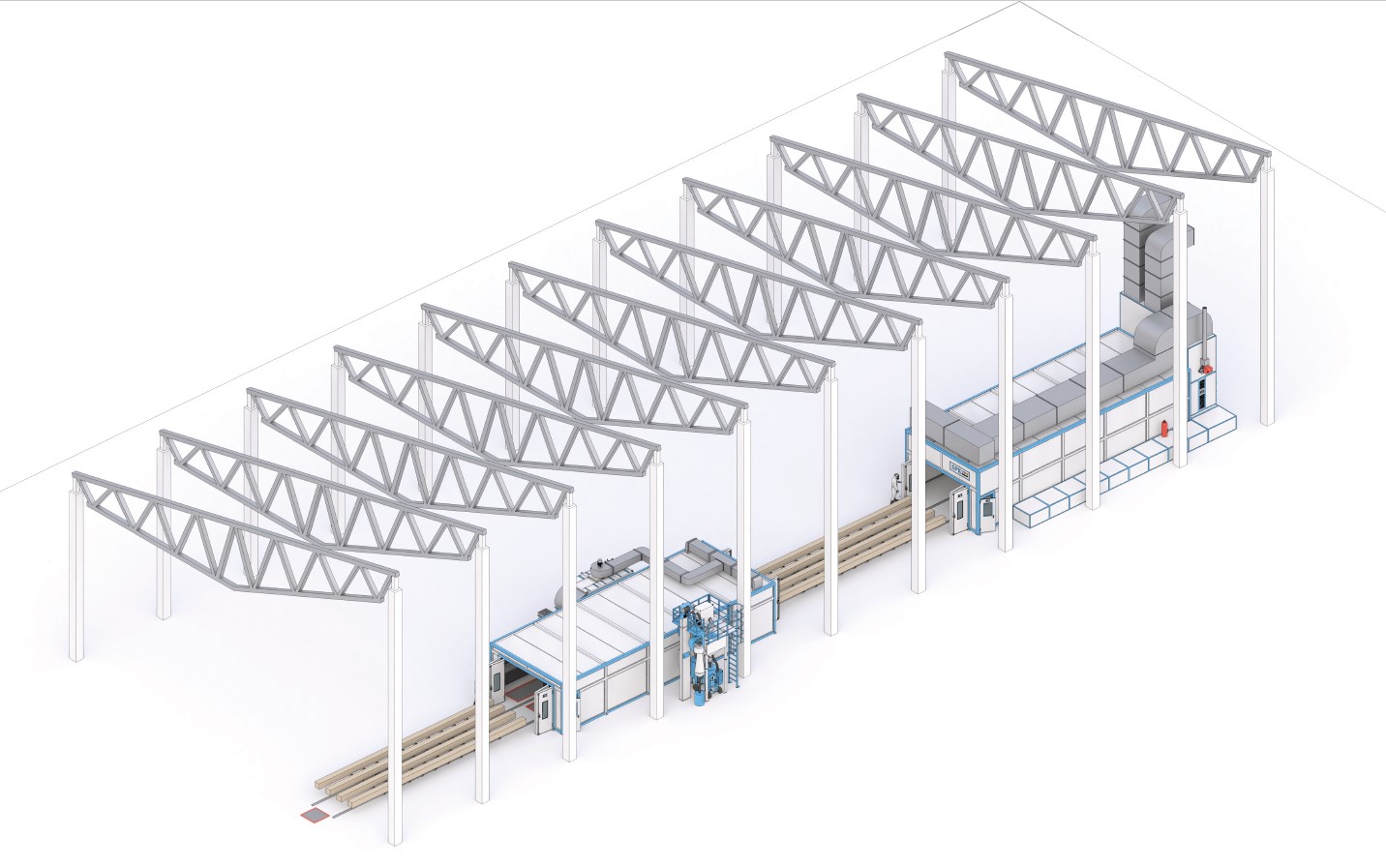

Окрасочно-сушильный комплекс SPK для металлоконструкций

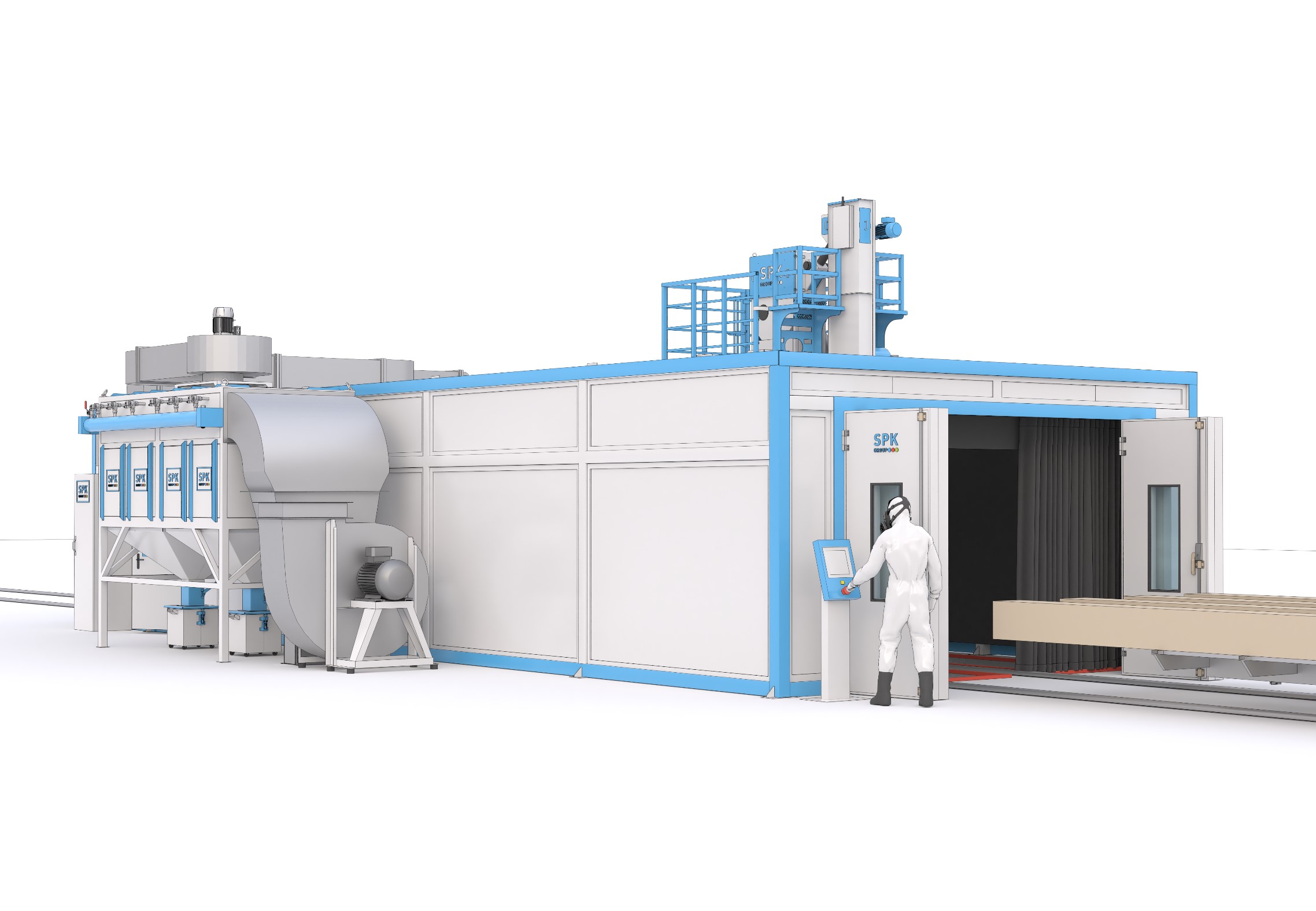

Дробеструйная камера SPK-SBB-15.6.4

Дробеструйная камера обитаемого тупикового типа SPK-SBB-15.6.4 (далее — ДСК) предназначена для ручной обработки металлических деталей и конструкций методом абразивоструйной обработки. Использование данной камеры позволяет эффективно удалять ржавчину, окалину, лакокрасочные и гальванические покрытия, побежалость металла, наклеп, а также выполнять поверхностное упрочнение металлических изделий.

Основные технические параметры и конструктивные особенности:

• Место установки: капитальное отапливаемое здание на стадии строительства.
• Конфигурация камеры: тупиковая, односекционная.
• Абразив: стальная колотая дробь.
• Максимальные габариты обрабатываемых изделий: 12 000 × 325 × 325 мм.
• Максимальный вес изделия: до 2 000 кг.
• Внутренний объем камеры: 14 500 × 5 500 × 3 500 мм.
• Возможность устройства фундамента предусмотрена.
• Система сбора дроби: пластинчатый конвейер.
• Количество ворот: 2, расположенных на торцах камеры.
• Размер проемов ворот: 4 500 × 2 500 мм.
• Количество операторов: 2 человека.
• Транспортировка изделий: рельсовая приводная тележка с тросовым приводом, габариты 8 000 × 2 000 × 500 мм, грузоподъемность 8 тонн.
• Объем воздухообмена: до 20 000 м³/ч.
• Ориентировочное энергопотребление: не менее 31 кВт (уточняется при проектировании).
• Потребление сжатого воздуха: до 17,9 м³/мин при давлении 10 бар.
• Кратность воздухообмена: до 87 (при максимальной работе вентиляторов и чистом фильтре).
• Фильтровальная установка и система рекуперации дроби размещаются сбоку от камеры.

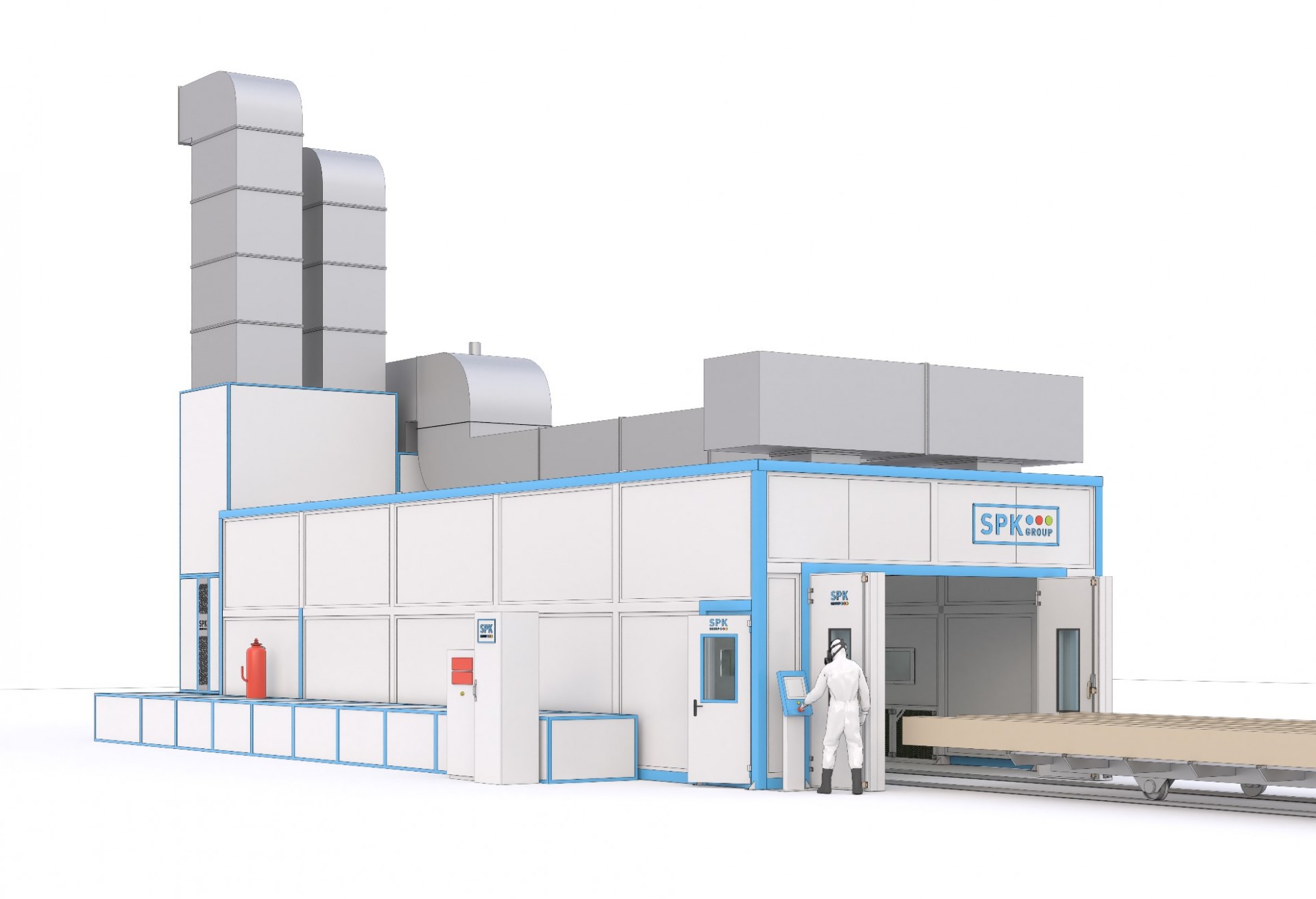

Окрасочно-сушильная камера SPK-SCB-15.6.3

Камера типа SPK-SCB-15.6.3 предназначена для проведения всех этапов подготовки изделий к лакокрасочному покрытию, включая протирку и обезжиривание, а также последующей сушки при повышенной температуре.

Внутри камеры организован равномерный поток фильтрованного и при необходимости нагретого воздуха, движущегося сверху вниз. Используется сухая фильтрация без дополнительных систем очистки, что обеспечивает высокое качество нанесения лакокрасочных составов на подготовленную поверхность.

Основные характеристики:

• Место установки: новостроящееся капитальное отапливаемое здание.
• Тип: тупиковая, односекционная камера.
• Максимальная температура сушки: до 80 °C.
• Максимальные размеры изделий для окраски: 12 000 × 325 × 325 мм.
• Максимальный вес изделий: до 8 000 кг.
• Внутренние размеры камеры: 14 500 × 5 300 × 3 000 мм.
• Внешние габариты: 16 500 × 6 900 × 4 300 мм.
• Фундамент не требуется благодаря боковой вытяжке.
• Ворота: 1 торцевое с проемом 4 000 × 2 500 мм.
• Приямок не предусмотрен.
• Количество точек подключения сжатого воздуха: 2.
• Транспортировка изделий осуществляется электроприводной рельсовой тележкой грузоподъемностью 8 тонн.
• Теплоноситель для нагрева воздуха: природный газ либо электричество.
• Объем воздухообмена: до 41 000 м³/ч.
• Максимальное энергопотребление: около 51 кВт.
• Тепловая мощность для подогрева воздуха от -16 °C: примерно 344 кВт.
• Максимальный расход природного газа: около 40,3 м³/ч (при теплотворной способности 7 900 ккал/м³).
• Кратность воздухообмена достигает 178 при максимальной производительности и чистых фильтрах.
