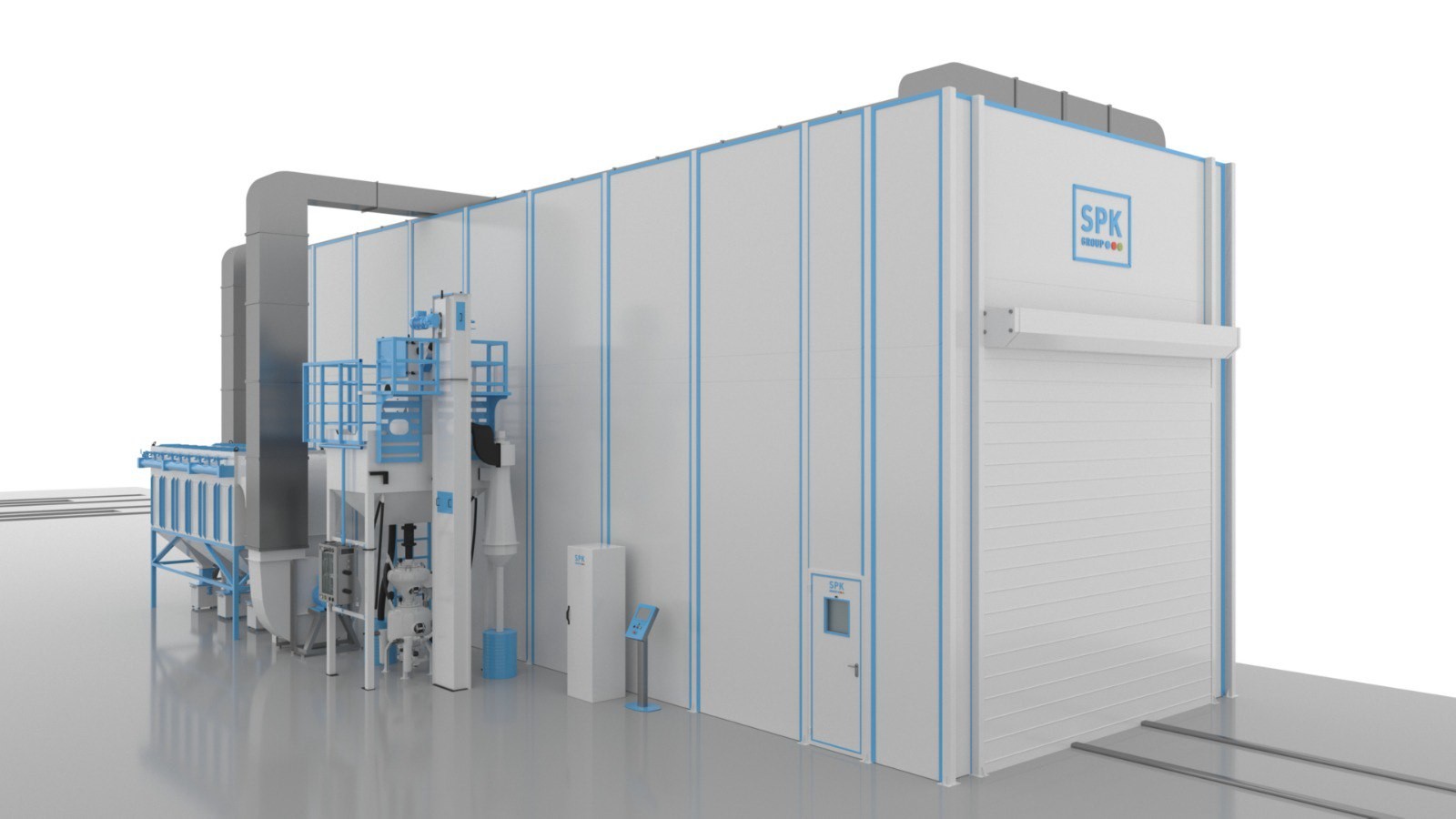

Окрасочно-сушильный комплекс SPK для металлургической промышленности

Комплекс из камер: мойки, дробеструйной обработки, окрасочно-сушильных разработан для использования на предприятиях металлургической промышленности.

SPK-WB-25.7.6 — отдельностоящая камера мойки изделий, проходного типа в климатическом исполнении U1. Металлокаркас камеры обшит сэндвич-панелями. В камере установлены система влагозащищённых светодиодных светильников на потолке и боковых стенах, автоматические ворота размером 5000 х 5000 мм, 3 смотровые двери со стёклами и доводчиком. Сточные воды собираются в поперечным сливном приямке. Камера оборудована ВФУ SPK-VU-50 с фильтром класса G4 и расходом воздуха 50 000 м³/ч. Общепромышленные двигатели имеют антикоррозионную защиту,

SPK-SBB-18.6.7 — камера дробеструйной обработки, для очистки поверхности изделия перед окрашиванием с помощью мелкой дроби. Стены и потолок камеры защищены от воздействия дроби резиновым покрытием. В камере имеется система освещения из взрывобезопасных светодиодных светильников с ударопрочными стёклами. Отработанная дробь собираются продольным и поперечным скребковым конвейером и с помощью ковшового ленточного элеватора передаётся на сепаратор для очистки абразивного материала и сбора в силосе с напорным резервуаром на 200 л для дальнейшего использования. Воздухообмен в камере обеспечивает ВФУ SPK-VFU-200.03.

SPK-STM-Q3710E — цельнометаллическая кабина дробеструйной обработки изделий весом до 500 кг, имеющих средние габариты. В кабине есть дверь, крюк для перемещения изделий в кабину. Нагрузка на крюк составляет до 1000 кг, скорость перемещения 10 м/мин, скорость подъёма или опускания груза 8 м/мин. Для работы с дробью установлена турбина QY360 производительностью 220 кг/мин и скоростью выброса 73 м³. Воздухообмен обеспечивается ВФУ производительностью 5500 м³/ч с патронным фильтром импульсной очистки.

SPK-САВ-110РТ — цельнометаллическая кабина дробеструйной обработки изделий весом до 300 кг, имеющих средние габариты. Внутренние размеры кабины 1100 х 800 х 840 мм. В кабине есть смотровое окно с триплексным стеклом. Изделие помещается на поворотном столе максимальной нагрузкой 350 кг. Для работы с дробью установлен циклон-регенератор.

SPK-SCB-26.8.6 — окрасочно-сушильная камера. Установлены две камеры такого типа. Металлокаркас камеры обшит сэндвич-панелями. Особенность камер — это очистка воздуха с помощью плазменной каталитической установки, так называемый «нулевой выброс». Транспортировочный проем камеры закрыт автоматическими роллетными воротами размером 5000 х 5000 мм. В камере есть три сервис двери с доводчиками. Установлены краскоостанавливающие лабиринтный фильтр, фильтр тонкой очистки и стекловолоконный фильтр. За воздухообмен в камере отвечает ВФУ с расходом 50.000 м³/ч.

Комплекс позволяет проводить очистку и окрашивание изделий весом от 10 до 55 000 кг, минимальным размером 3800 х 1200 х 1200 мм, максимальным размером 2200 х 4000 х 4000 мм.

В составе комплекса имеется автоматическая пожарная установка, транспортная система, краскоприготовительное отделение. Комплекс укомплектован оборудованием для нанесения краски.

Оборудование комплекса работает при двухсменной работе и длительности каждой смены 8 часов.
