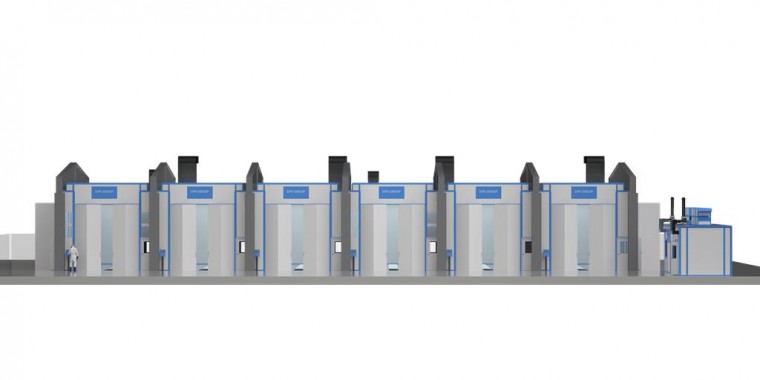

Комплекс SPK для подготовки и окраски каркасов спецтехники

Комплекс SPK камер, предназначенных для проведения полного цикла окрашивания транспортного средства: удаления грязи, очистки поверхности и подготовки к окрашиванию, отвердения краски. В процессе также проводится обработка полостей, настил фанеры и специализированного линолеума для транспортных средств — автолина.

Камеры объединены в единый комплекс, устанавливаемый в отапливаемом закрытом производственном помещении.

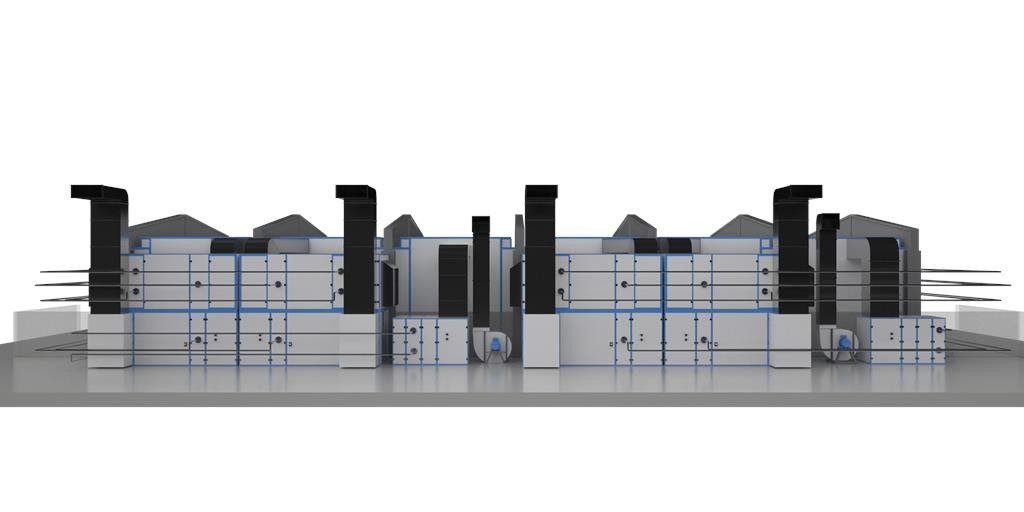

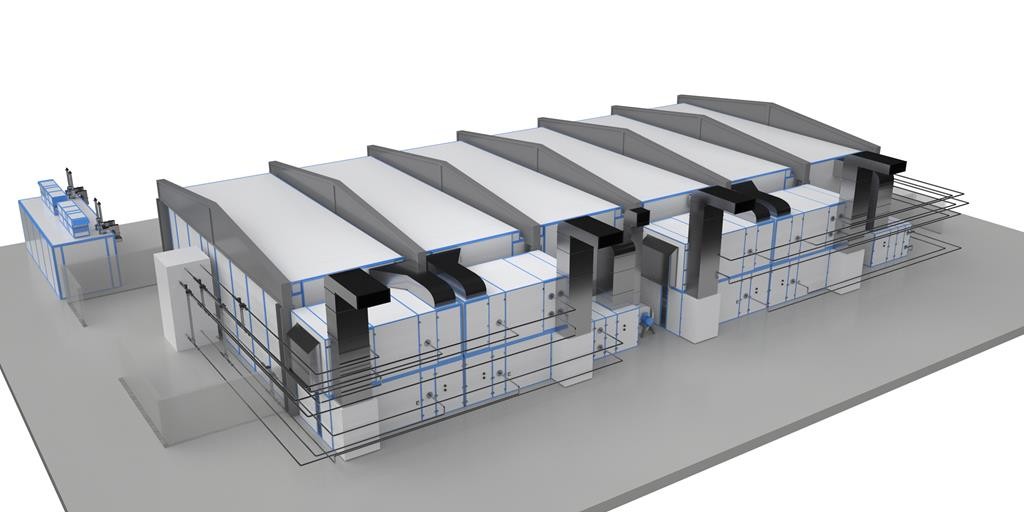

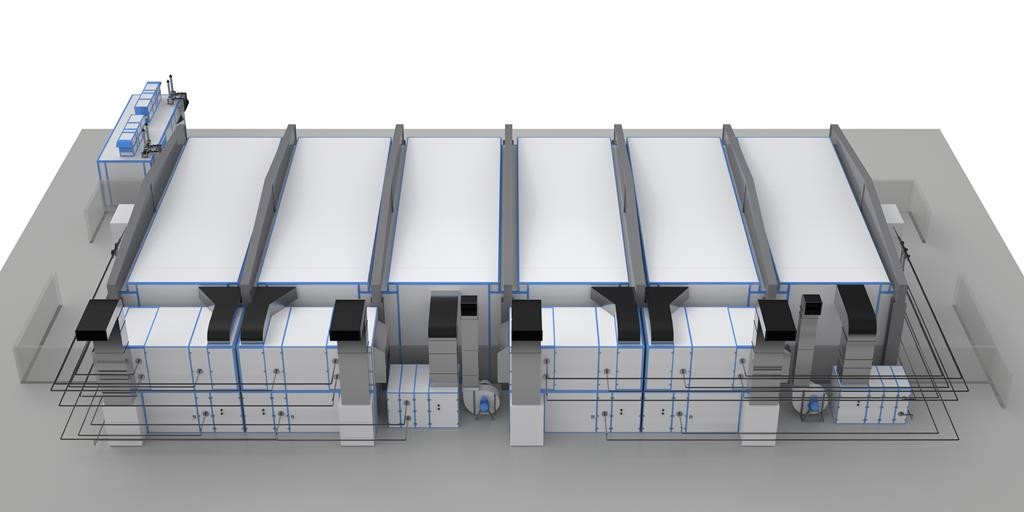

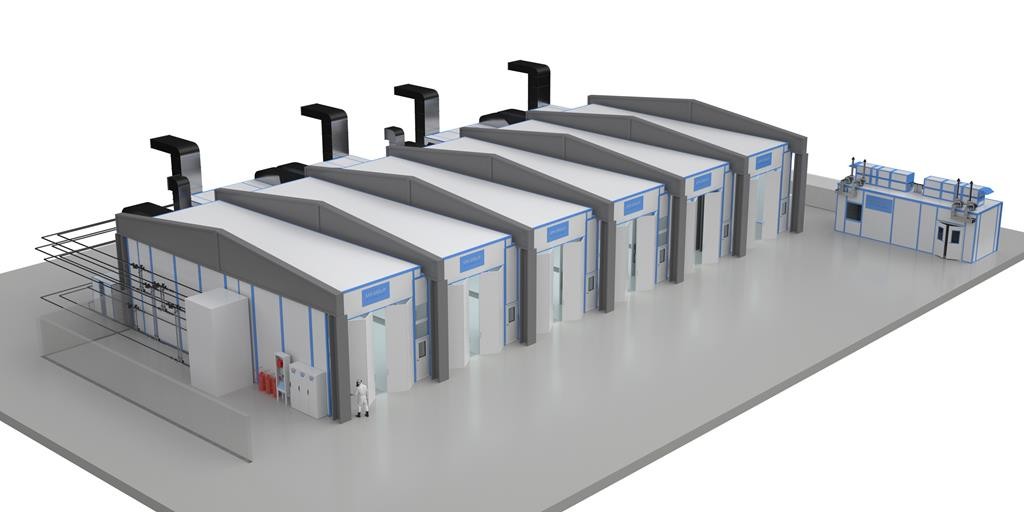

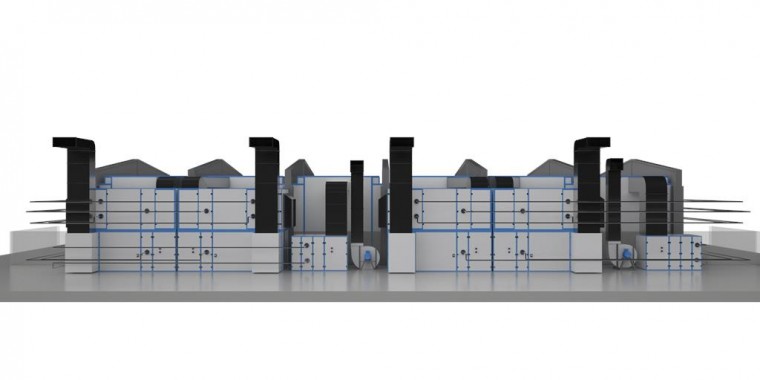

Комплекс является единым каркасно-панельным сооружением размерами примерно 37 000 х 5200 х 5000 мм. Разделён на 6 камер подготовки, очистки, обработки, окрашивания и сушки. Размеры отдельных камер и всего комплекса уточняются на этапах заказа и проектирования.

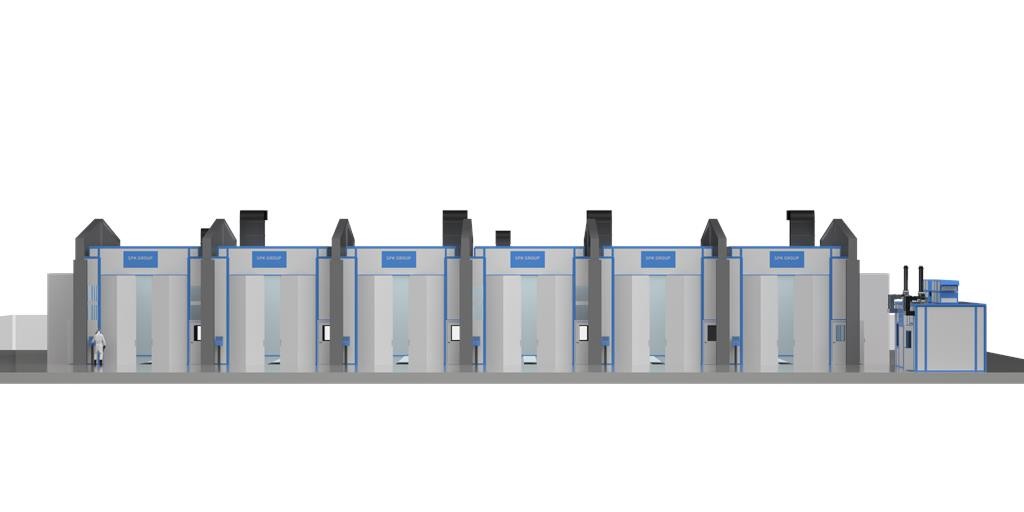

Перемещение транспортных средств в камеры производится через складные торцевые ворота. Размеры ворот 4000 х 4000. Между камерами установлены складные ворота 13 000 х 4000 мм. Ворота имеют 6 сложений к каждую сторону, установлены окна, калитки для персонала. В сложенном состоянии ворота полностью размещаются в пристенке камеры.

В составе комплекса имеются необходимые технологические помещения для оборудования, системы освещения в камерах, сервисные аварийные двери для персонала.

Камеры комплекса:

• SРК-РS-15.6.5 — камера подготовки поверхности (шлифование), проведения окрасочных работ и сушки краски при t до 60°С;
• SPK-SCB-15.6.5 — камера окрашивания и сушки при t до 60°С;
• SPK-CB-15.6.5 — камера сушки при t до 60°С;
• SРК-РS-15.6.5 — камера проведения работ по установке фанеры, шлифованию, нанесению компаунда, окрашиванию и сушке при t до 60°С;
• SРК-РS-15.6.5 — камера работы с внутренними полостями, нанесения мастики, сушки при t до 40° С;
• SРК-РS-15.6.5- камера установки автолина, сушки при t 40°С;
• SРК-РКS-9.3.3 — камера хранения суточного запаса красочных материалов, подготовки и смешивания красок.

Для контроля работы комплекса установлен ПЛК. Система управления выводит информацию на пульт оператора. Предусмотрено создание архива рабочих данных.
