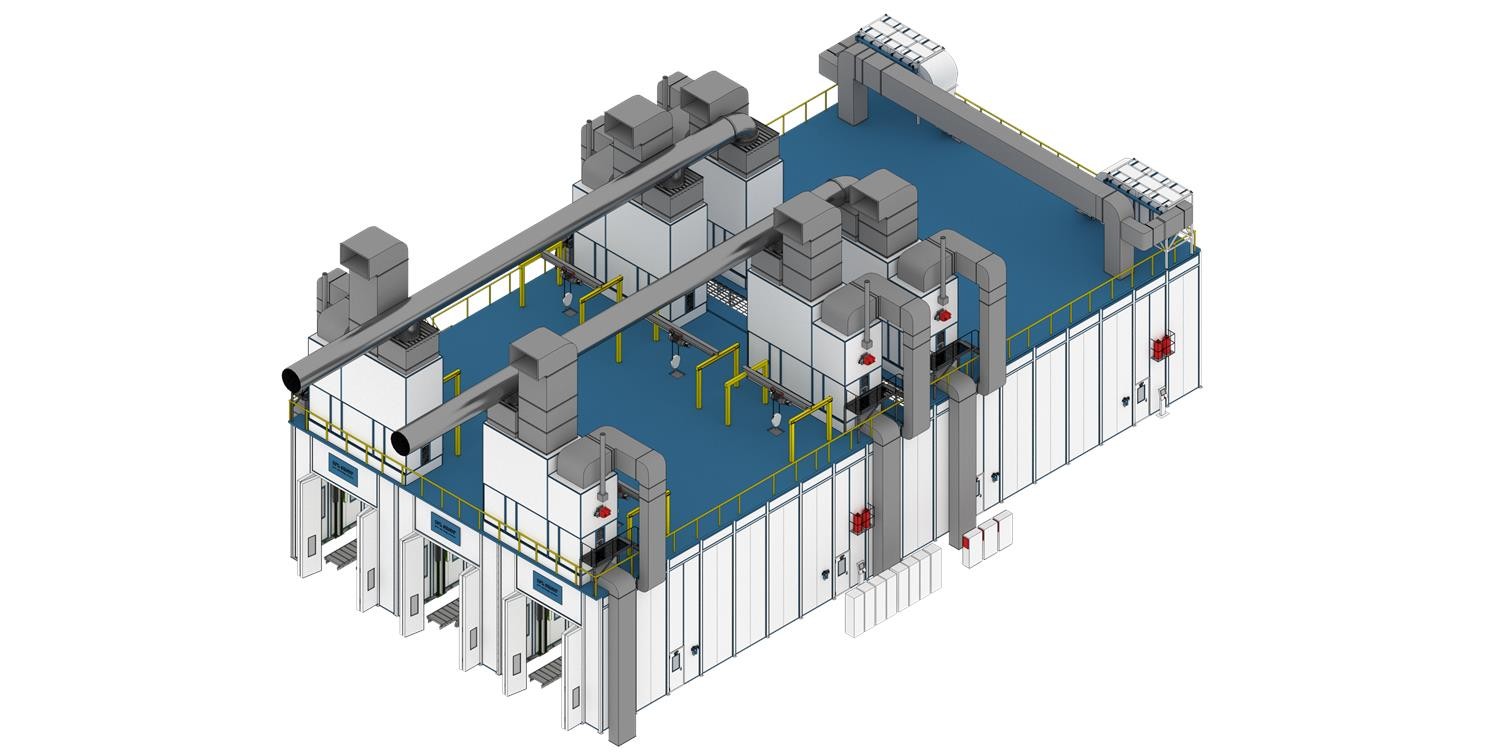

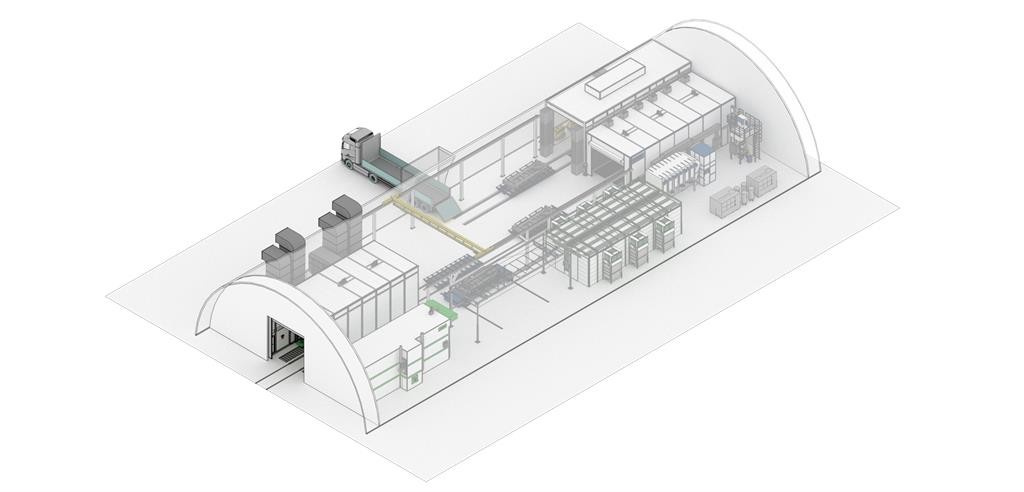

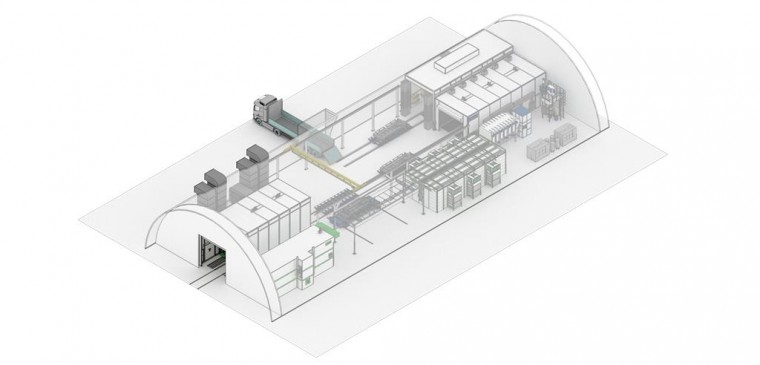

Линия SРК грунтования каркаса и окрашивания корпусов пассажирской техники

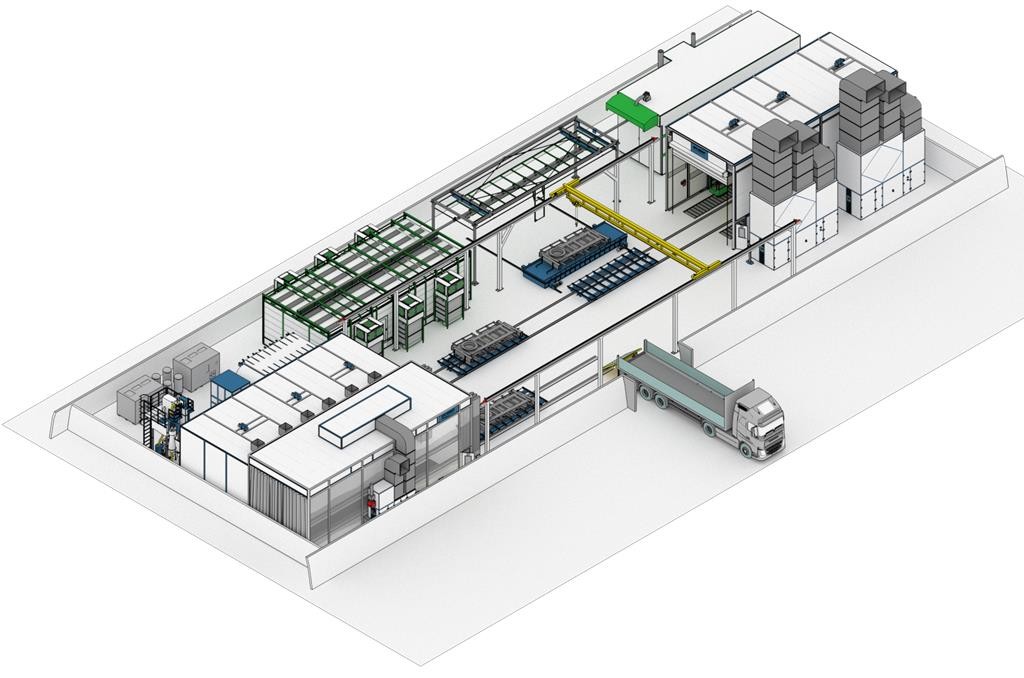

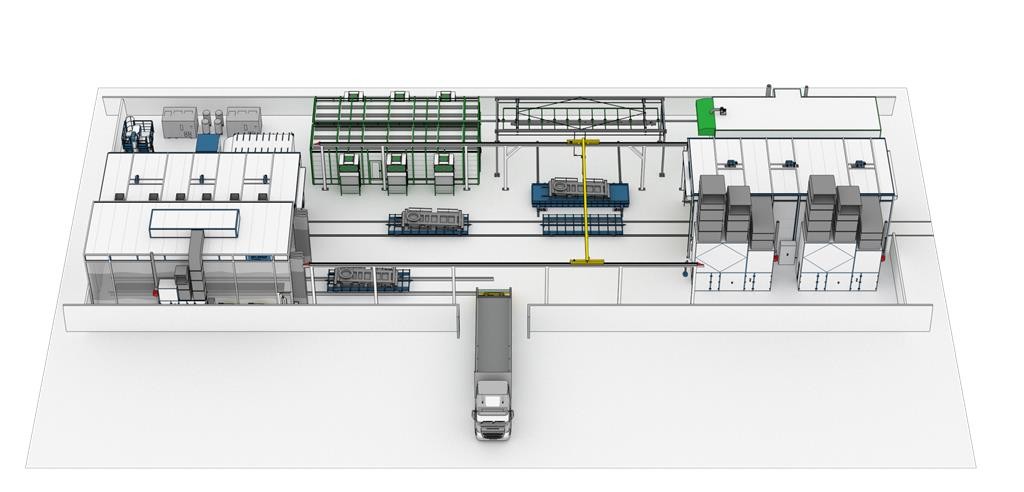

Комплекс нанесения антикорозионного покрытия SPK

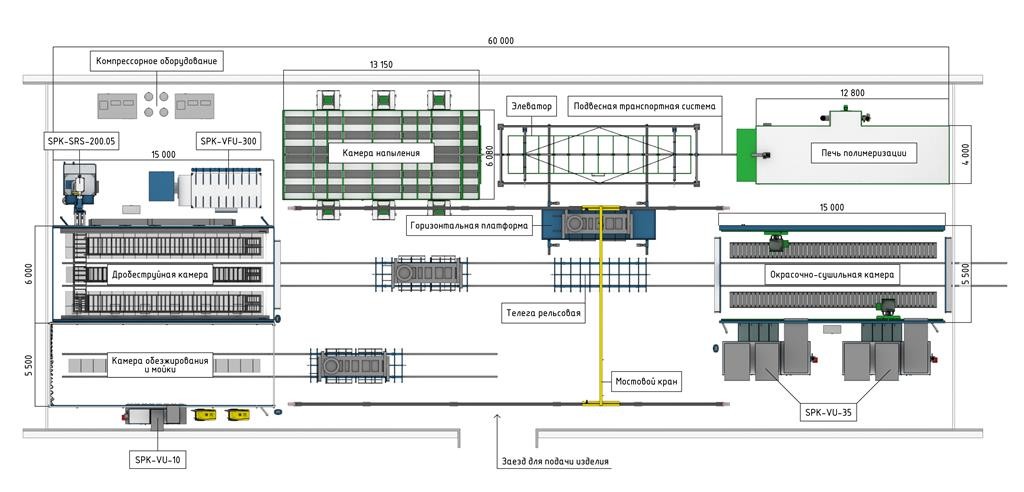

В состав оборудования входит:

1. Дробеструйная камера SPK-SBB-15000.6000.4500
2. Камера обезжиривания и фосфатирования SPK-DPB-15000.5500.5000
3. Две окрасочно-сушильных камеры SPK-SCB-15000.5500.5000

Дробеструйная камера выполнена из сэндвич панелей с металлическим каркасом. Оборудование проходного типа используют для подготовки поверхности материала для последующей покраски путем ручной абразивоструйной обработки.

Стены и потолок камеры защищены от воздействия дроби с помощью специального резинового покрытия. Есть два комплекта роллетных ворот из ПВХ, шириной 5000 мм и высотой 4000 мм. Для персонала также рассчитано две сервисных двери, оборудованных смотровым окном, доводчиком и защитной футеровкой.

Освещение обеспечивается за счет одного светодиодного светильника. Для транспортировки дроби предусмотрены четыре скребковых напольных конвейера: три продольных и один —поперечный. В дробеструйной камере установлена вентиляционно-фильтровальная установка. Такая модель расходует порядка  25000 м³ воздуха в час.

Камера обезжиривания и фосфатирования. Тип камеры — проходной. Она позволяет бесконтактно обезжирить рабочую поверхность с помощью специализированных водных растворов, избавиться от пыли и нанести фосфатное покрытие, которое защищает материал от адгезии и коррозии.

Каркас камеры выполнен из металла и сэндвич панелей. Помещение оборудовано двумя основными роллетными воротами, размером (ШхВ): 5000 x 4500 мм. Для сотрудников встроены две двери со смотровым окном и доводчиками. Ширина дверей составляет 800 мм, высота — 2000 мм.

Камера обезжиривания и фосфатирования оборудована боковыми и верхними угловыми светодиодными влагозащищенными светильниками. Предусмотрена вентиляционная установка SPK-VU-35. Вентиляция расходует 35000 м3 воздуха в час. Также есть воздуховоды от приточно-вытяжного вентиляционной установки и газовый теплообменник с мультиблоком и горелкой.

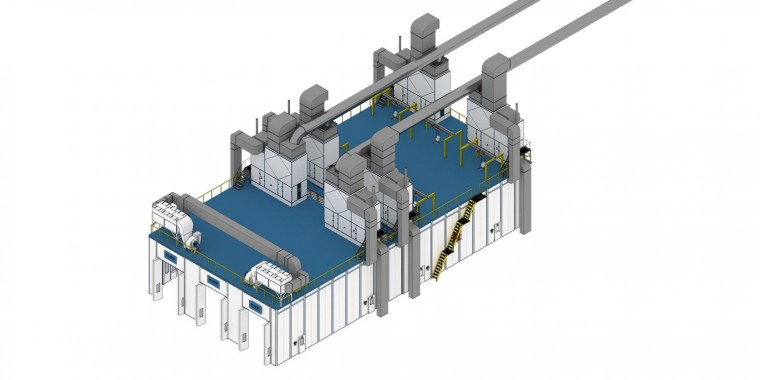

Окрасочно-сушильная камера собирается из сэндвич панелей. Камера проходного типа служит для покраски и сушки изделия при высокой температуре. Оснащена двумя роллетными воротами шириной 5000 мм и высотой — 4500 мм. В камере предусмотрены две сервисные двери, размер которых (Ш х В): 800 х 2000 мм.

Помещение освещается за счет комплекта верхних угловых и боковых взрывозащитных светодиодных светильников IP65. Есть потолочный фильтр с классом очистки М5, механический лабиринтный фильтр с классом очистки G2, а также стекловолоконный «краскоостанавливающий» кассетный фильтр с классом очистки G3.

Камера оснащена двумя вентиляционными приточно-вытяжными установками SPK-VU-35 с расходом воздуха порядка 35000 м3/час. Также предусмотрен рекуператор тепла и газовый теплообменник.
