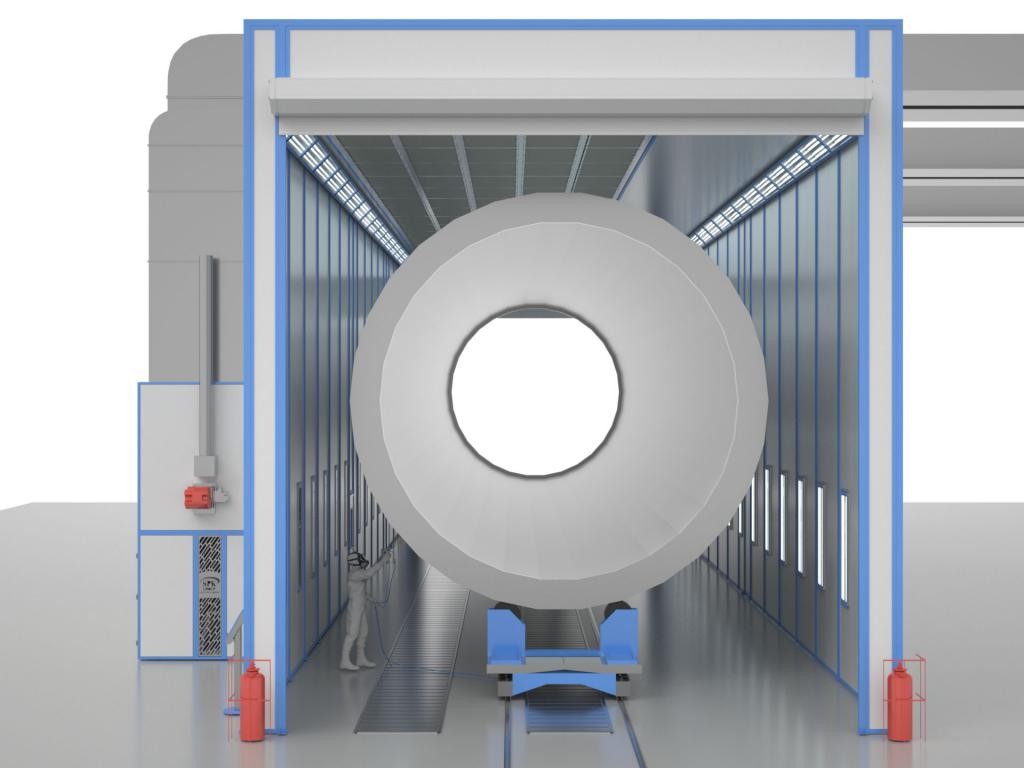

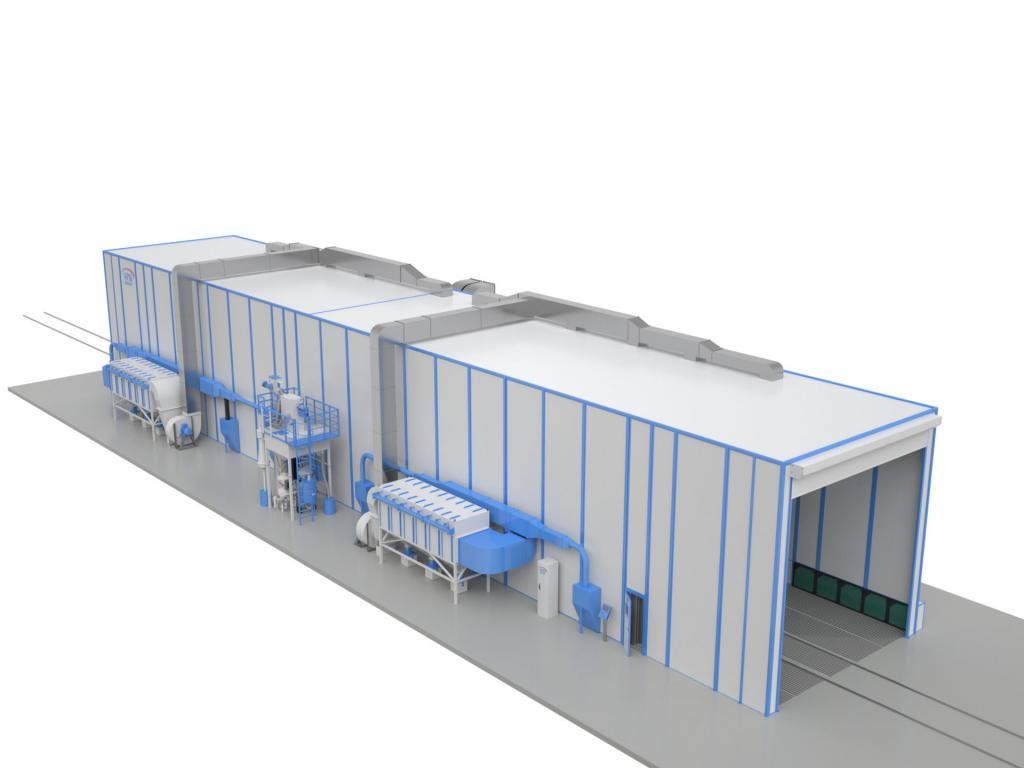

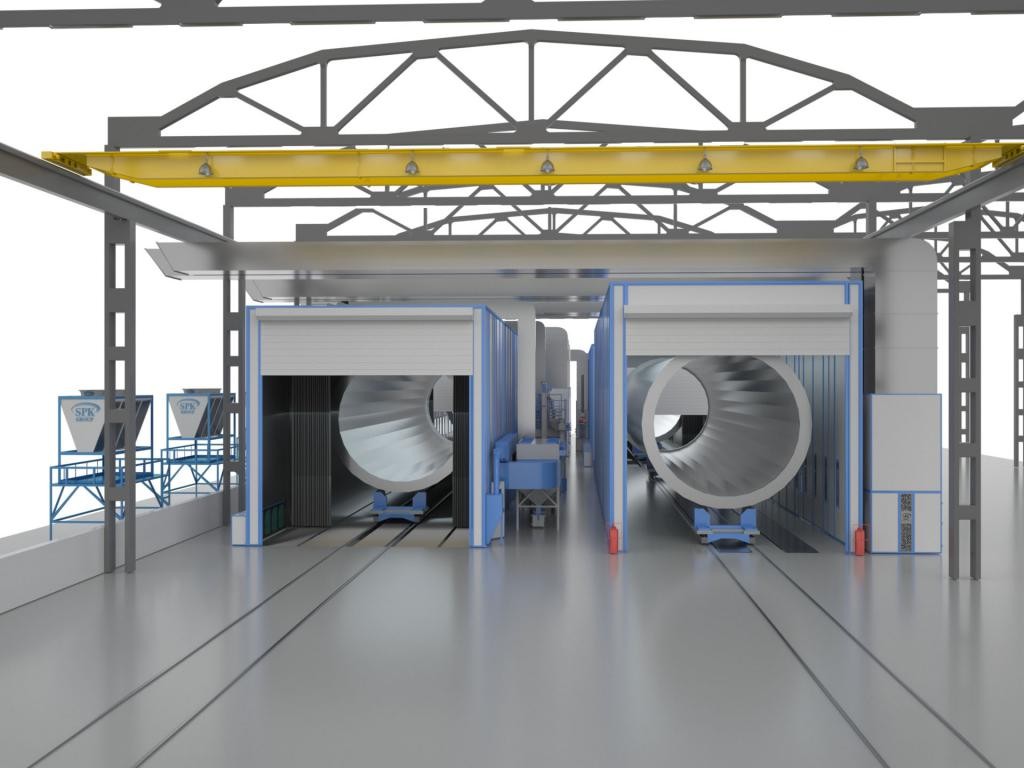

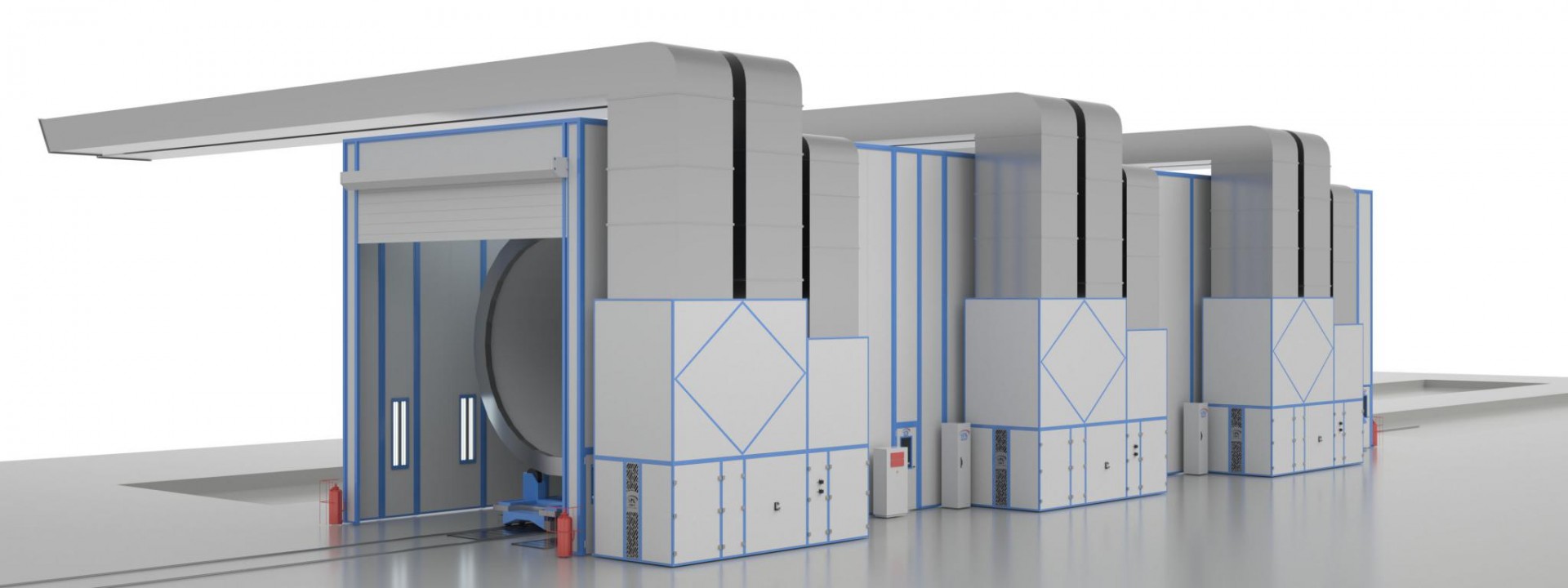

Комплекс оборудования SPK подготовки и покраски поверхности секций башен ВЭС

назначение

очистка поверхности от ржавчины, пленок, окалин, загрязнений

размер по внутреннему контуру

46 000 х 8000 х 8000 мм

количество рабочих мест

5

конфигурация

проходная, обитаемая

сервисные двери

4 шт., в боковых стенах

ворота

• 2 шт;
• роллетные;
• 7000 х 8000 мм;
• ПВХ - штора

система освещения

70 шт. светодиодных светильников, 10 400 Лм

система рекуперации дроби

• скребковый продольный конвейер;
• ленточный поперечный конвейер, 10 метров;
• ковшовый элеватор;
• бункер 200 литров

вентиляционные агрегаты

• 2 шт;
• 60000 м3/час;
• рекуператор тепла

подача воздуха

потолочно торцевая

скорость воздуха

0,23 м/сек

вытяжка воздуха

боковые и торцевые щиты

потребляемая мощность

100 кВт

дополнительные помещения

• торцевые;
• для металлизации цинком фланцев на торцах;
• 5 метров длиной;
• индивидуальные ВФУ

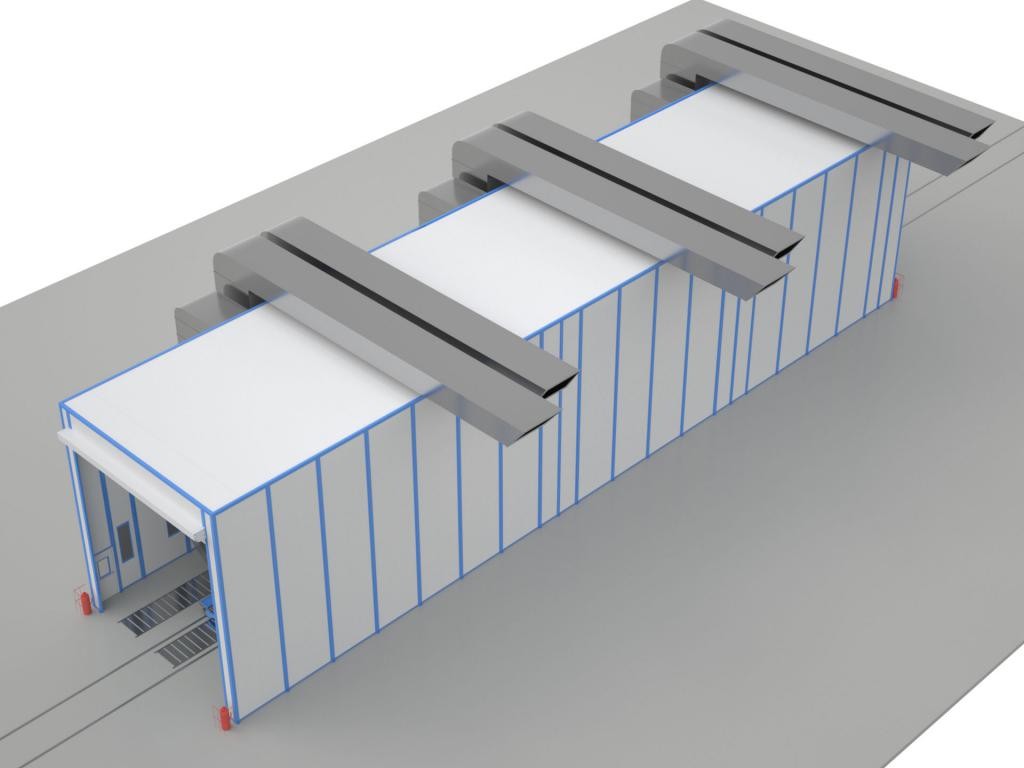

назначение

• нанесение красящего состава при t=+20°С;
• сушка краски при при t=+60°С

размер по внутреннему контуру

36 000 х 8000 х 8000 мм

конфигурация

обитаемая

ворота

• роллетные;
• 7000 х 8000 мм;

сервисные двери

4 шт.

система освещения

светодиодные светильники, 10400 Лм

система фильтрации

• сухой способ фильтрации;
• 2 ступени фильтрации на подаче воздуха;
• 3 ступени фильтрации на вытяжке

вентиляционные агрегаты

• 3 шт;
• 50000 м3/час;
• рекуператор тепла (экономия 1002 кВт тепла)

нагрев воздуха

газовые стальные теплообменники

теплоноситель

природный газ, max расход при работе зимой - 105 м3/час

подача воздуха

потолочный, смещенный 2/3

вытяжка воздуха

2 канала в полу

скорость воздуха

0,219 м/сек

замена воздуха в камере

65 крат/час

потребляемая мощность

367 кВт

назначение

• хранение красящих составов;
• смешение красок

размер по внутреннему контуру

9000 х 2430 х 2870 мм

конфигурация

обитаемая, 2-х секционная

двери

3 шт., двухстворчатые, утепленные, противопожарные

система освещения

светодиодные светильники

вентиляционные агрегаты

1000 м3/час на притоке и 1000 м3/час на вытяжке

кратность смены воздуха в час

10

электрокалорифер

34 кВт

потребляемая камерой общая мощность

51 кВт
