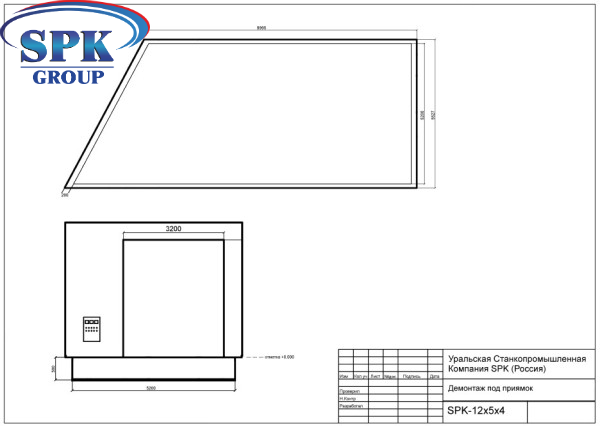

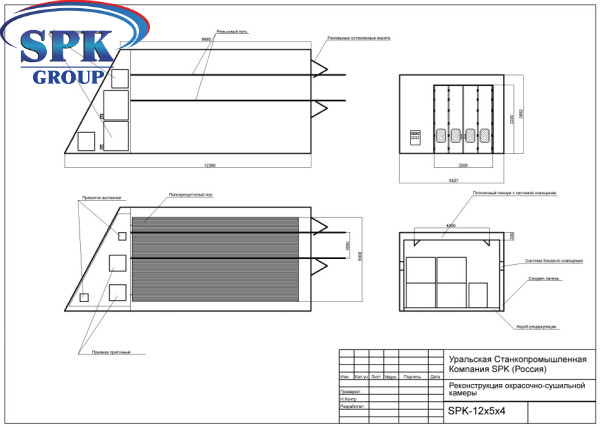

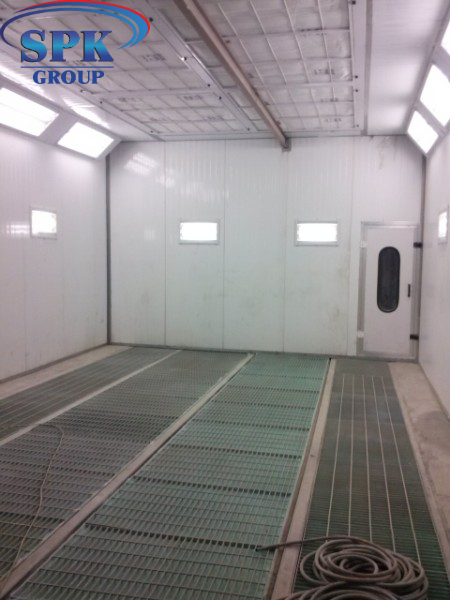

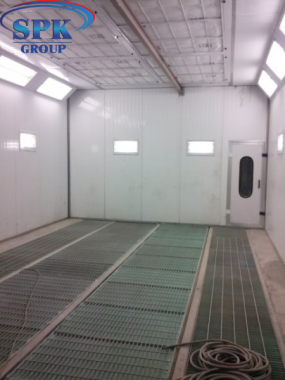

Размеры

Внутренние размеры покрасочной камеры

12366x5527x3682 мм

Внешние

14200x6000x3700 мм

Направление потока воздуха

Сверху вниз

Вытяжка

Через канал

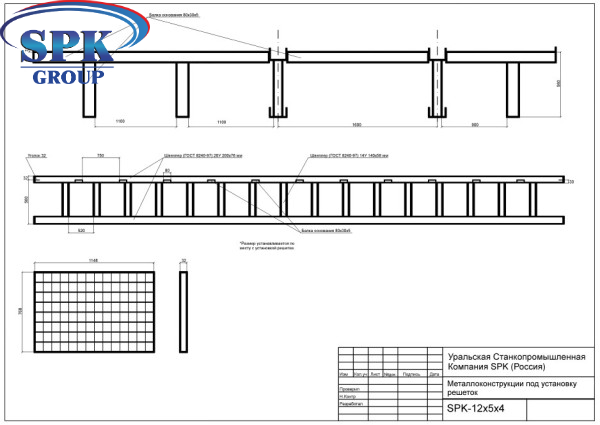

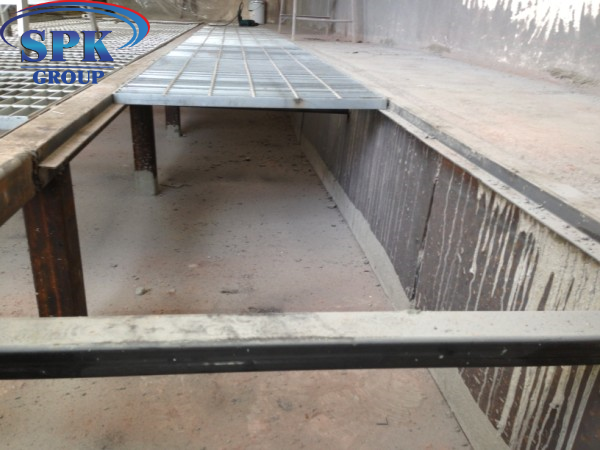

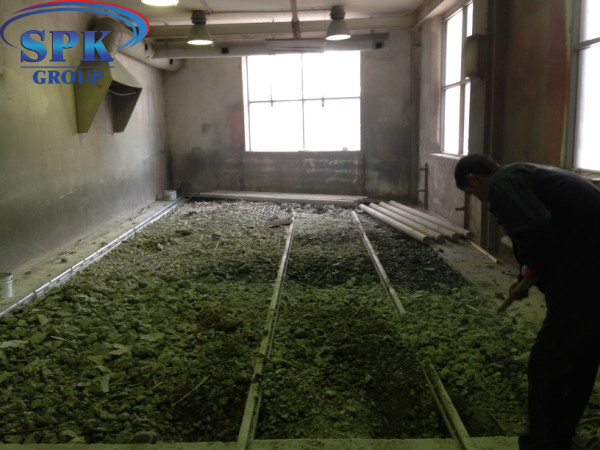

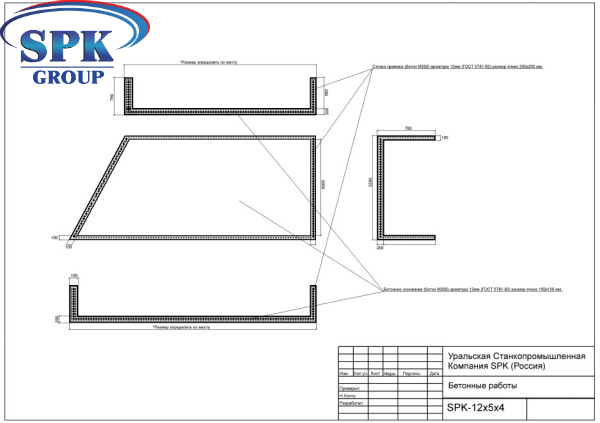

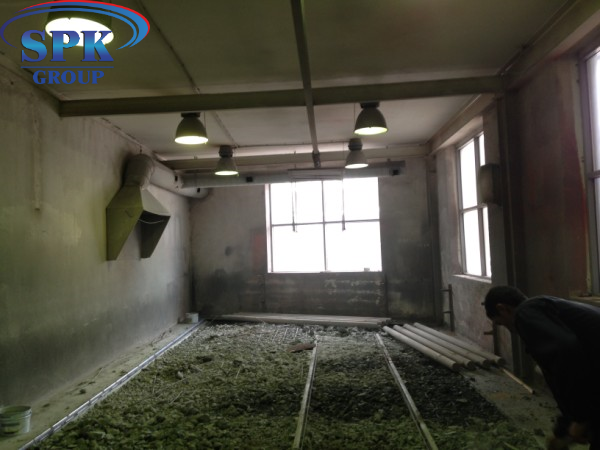

Канал

Число каналов

Два

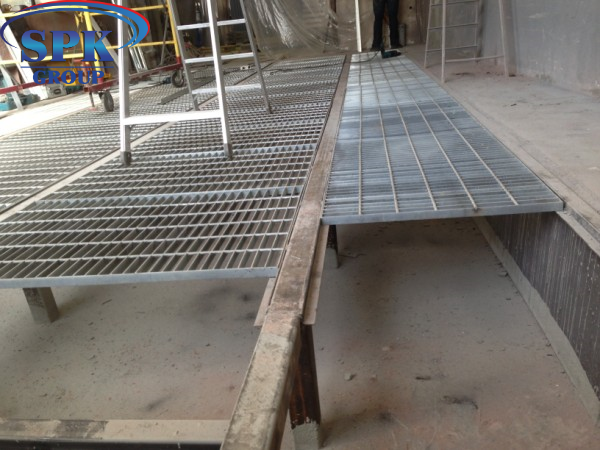

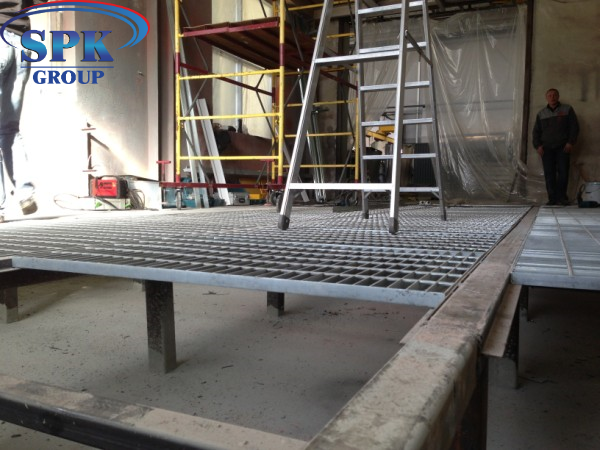

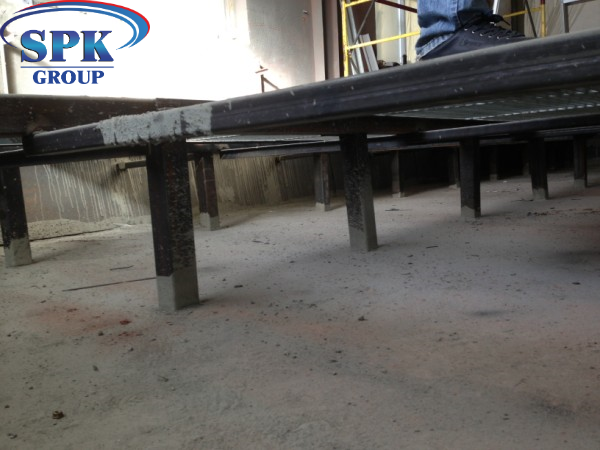

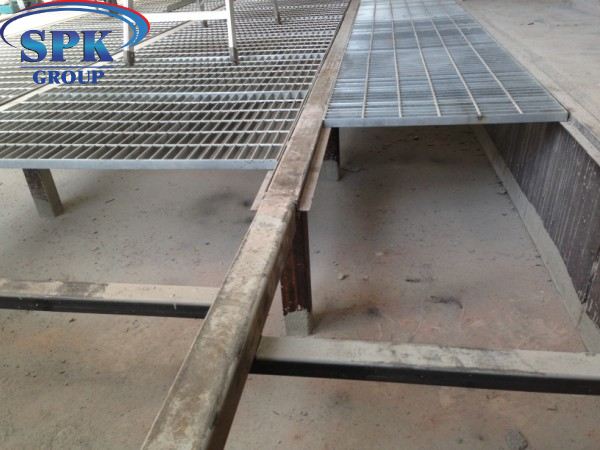

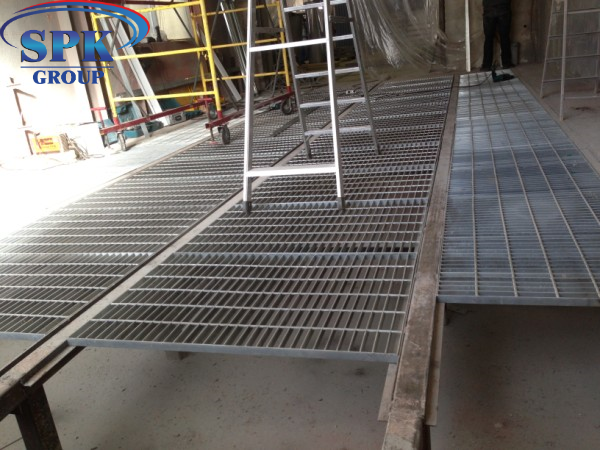

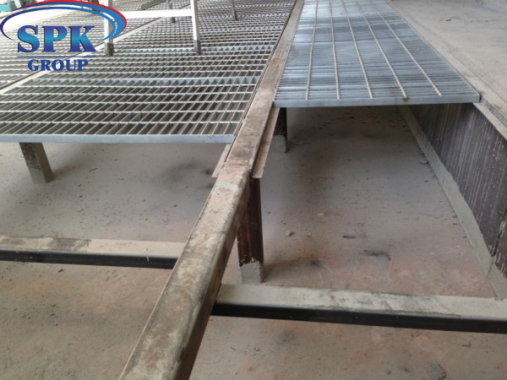

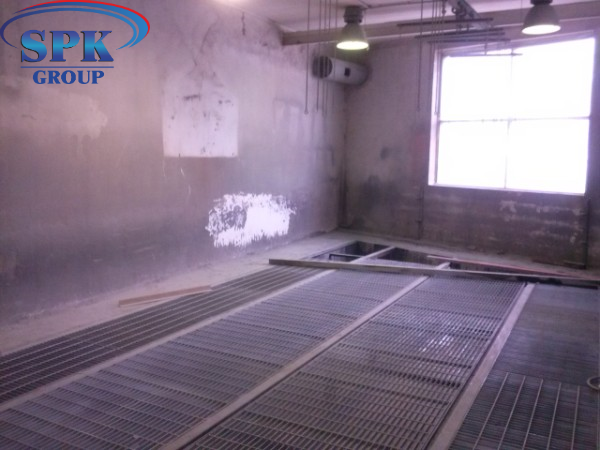

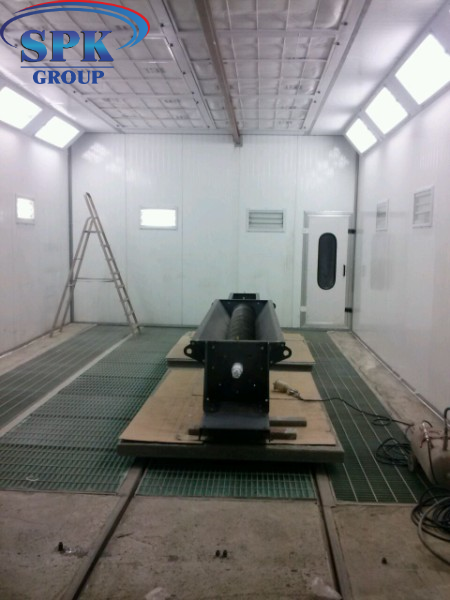

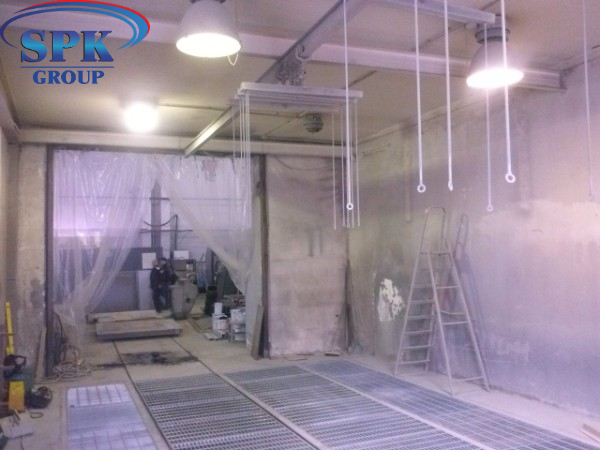

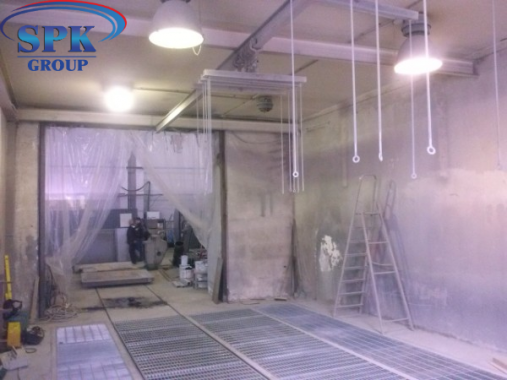

Колич-во решеток

Полнорешетчатый пол

Материал

Стальные решетки

Покрытие решеток

Оцинковка

Наибольшая нагрузка (kg/m3)

1.250

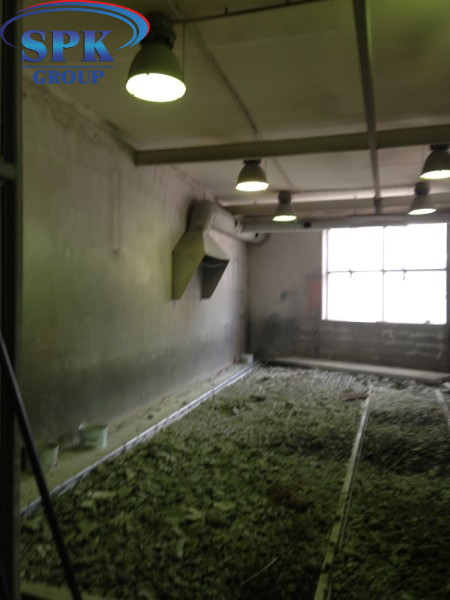

Кабина

Конструкция кабины

Существующее помещение

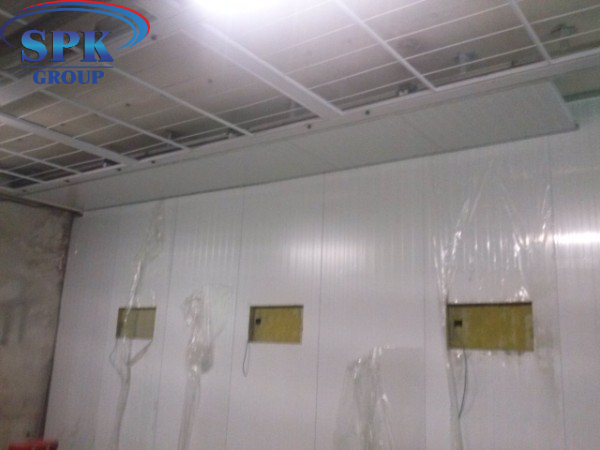

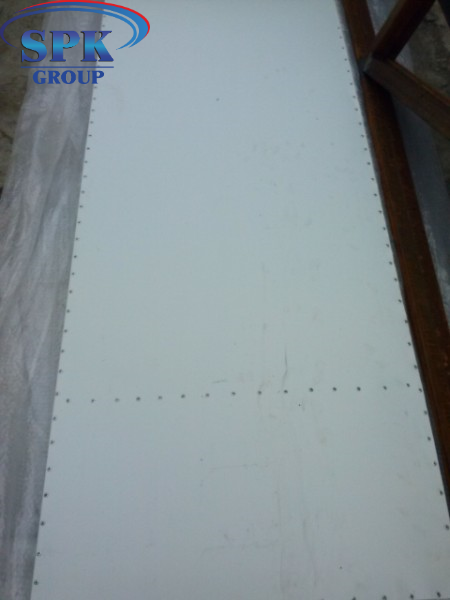

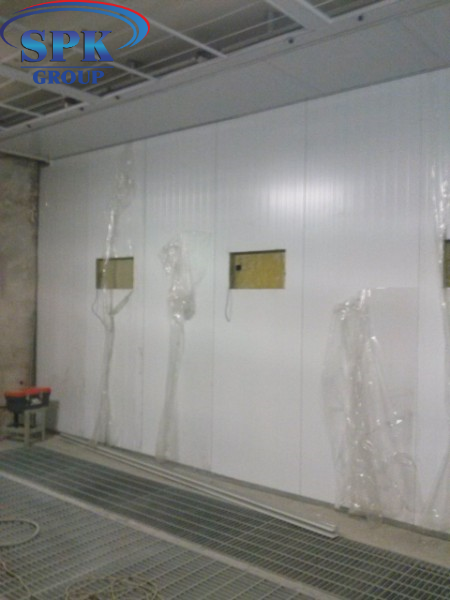

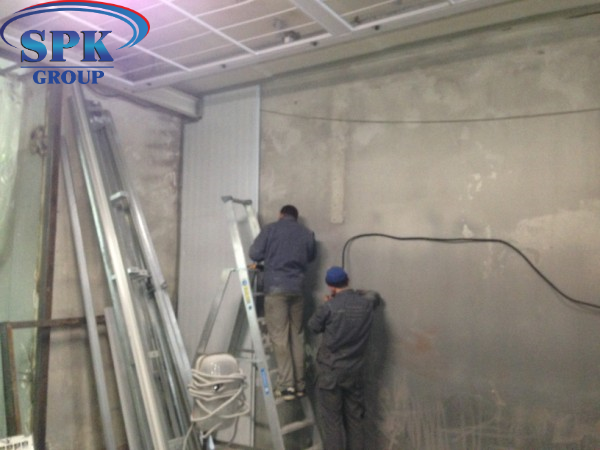

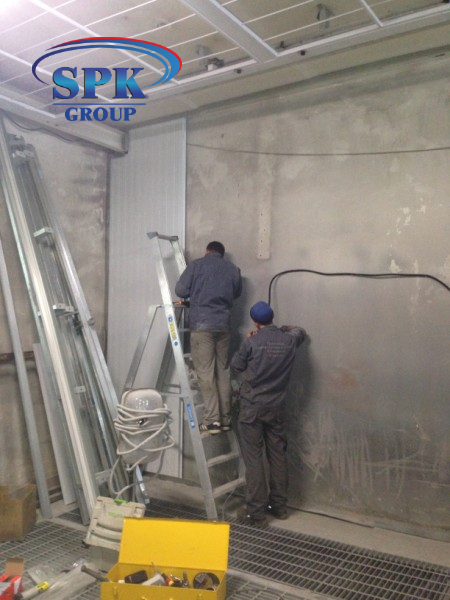

 Стенные панели

Наполнитель

Пенопласт

Толщина листов (в мм)

0,5

Структура окон в дверях

Окна, имеющие овальную форму, с теплоизоляционной резиной

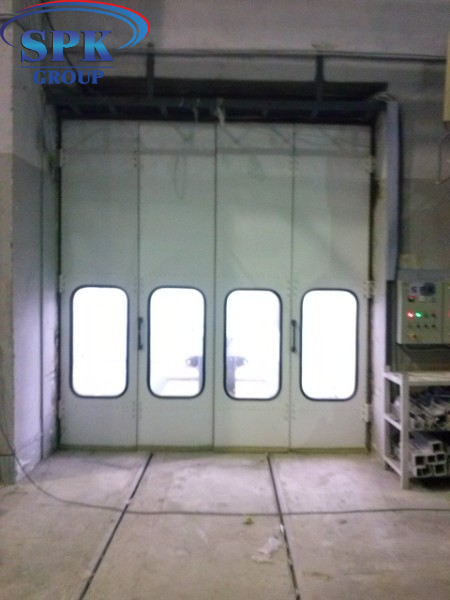

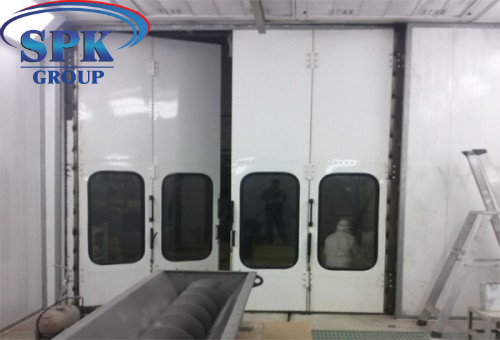

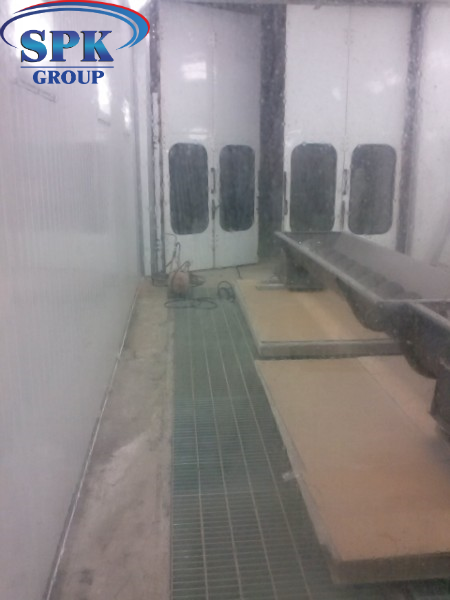

Основная дверь

Габариты  (Шир.*выс.)

3300х3220 (ШхВ)

Число дверей

1 ворота

Структура дверей

Распашные ворота

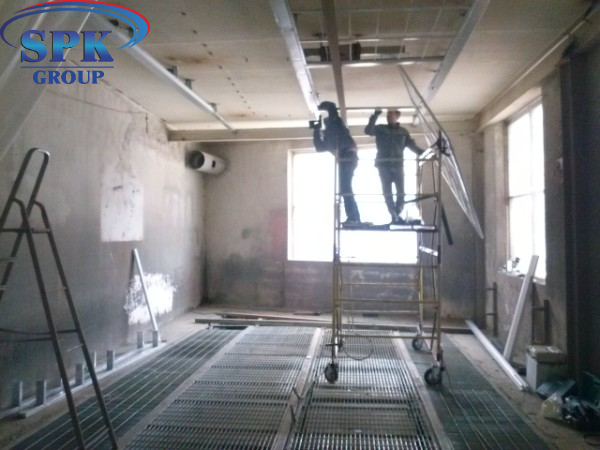

Крыша

Материал панелей

Панели EPS

Модель фильтра на потолке

SP-600 G

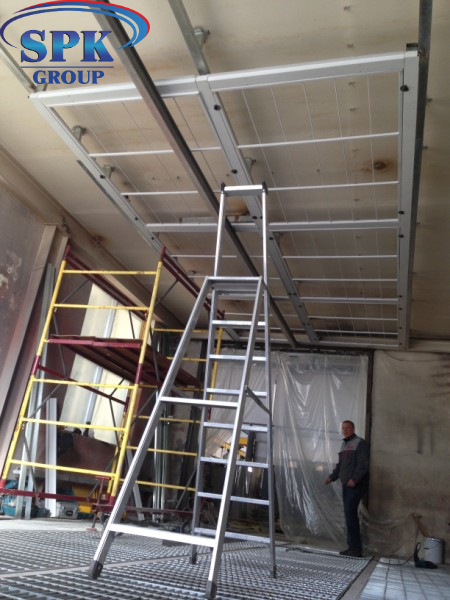

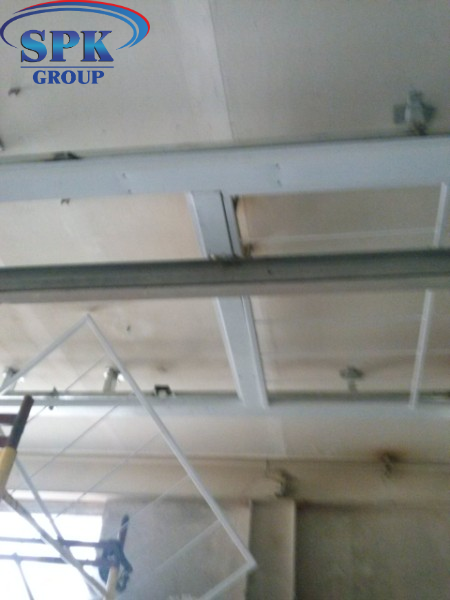

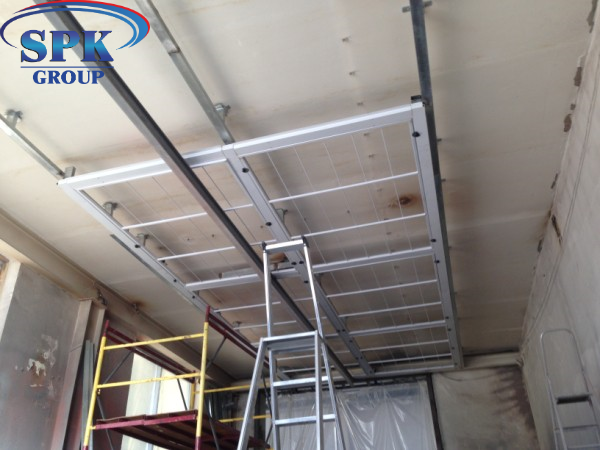

Конструкция потолка

Стальной каркас (из D8)



Структура потолка

Прямая

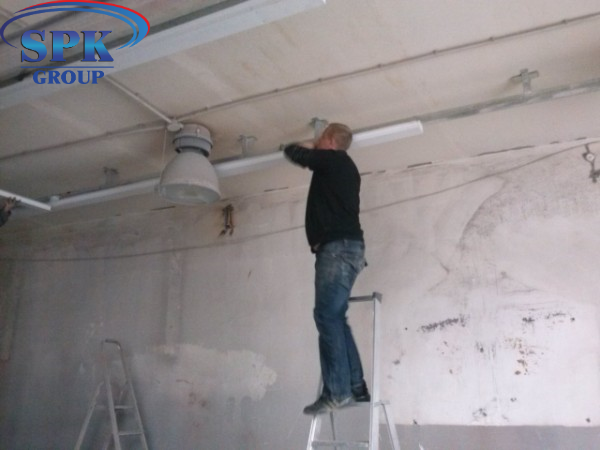

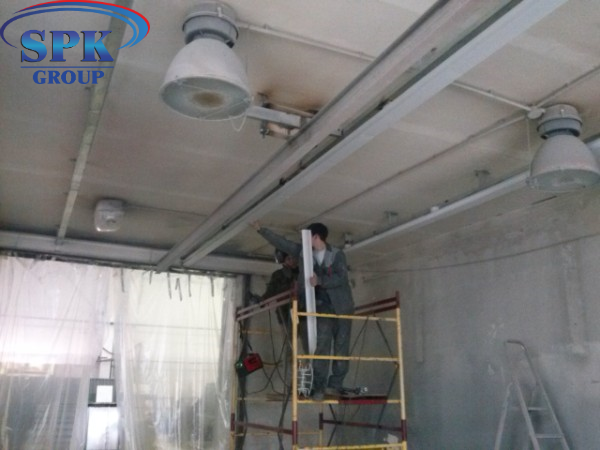

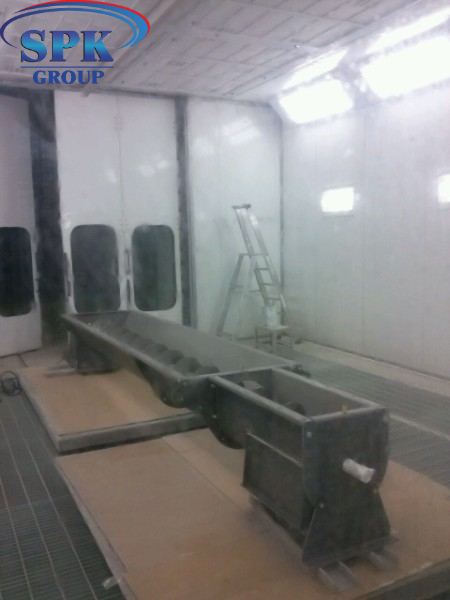

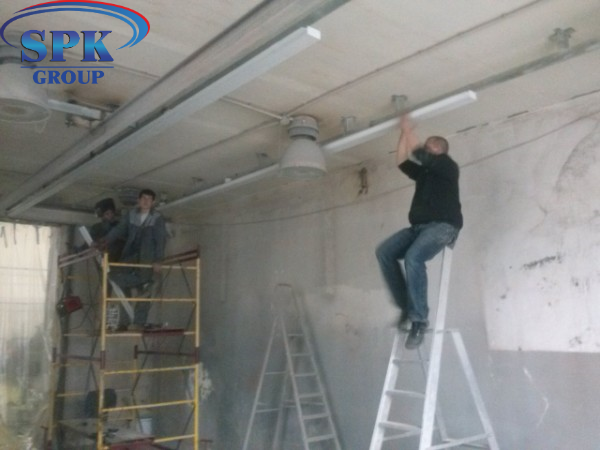

Система освещения окрасочного комплекса

Освещение верхнее

Система потолочного освещения 4 шт

Нижнее освещение

Система бокового освещения

Направление света

Вертикальное

Каркас для крепления светильников

-

Общая мощность освещения

Рекомендуемая мощность 3.460 Вт

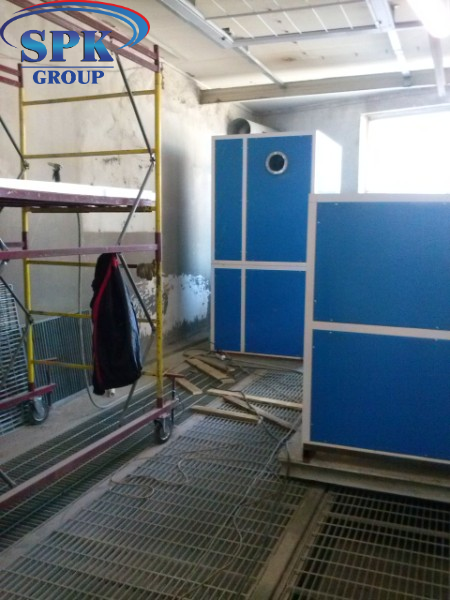

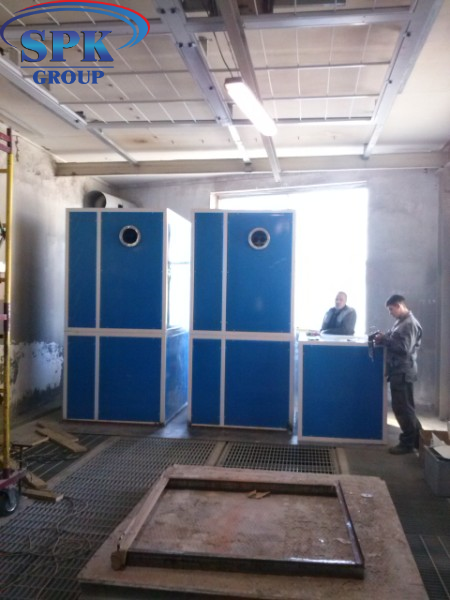

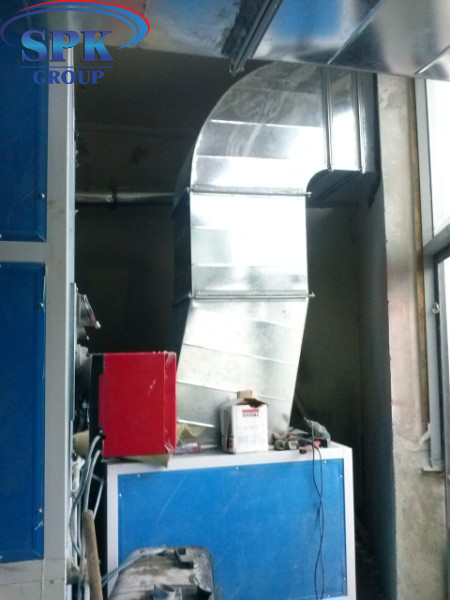

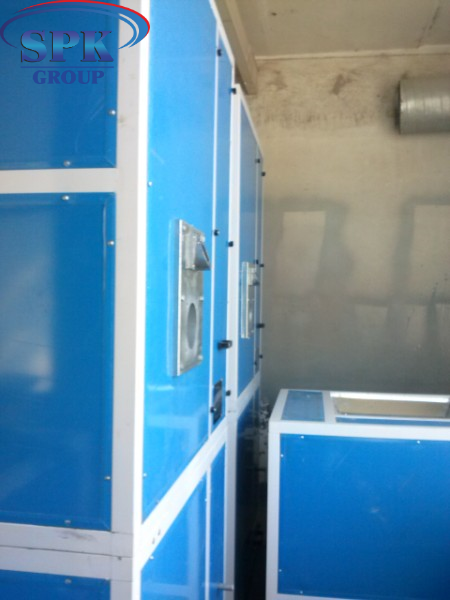

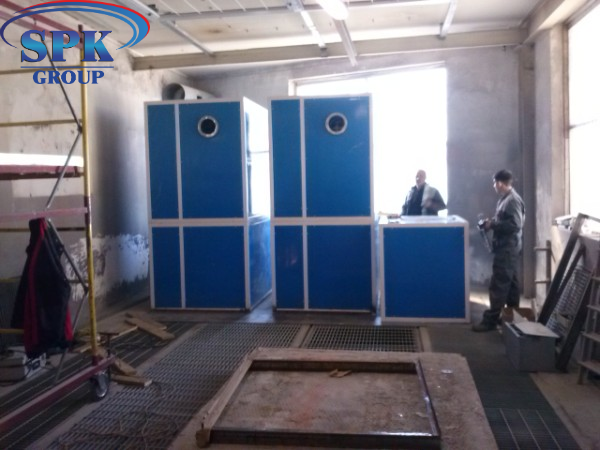

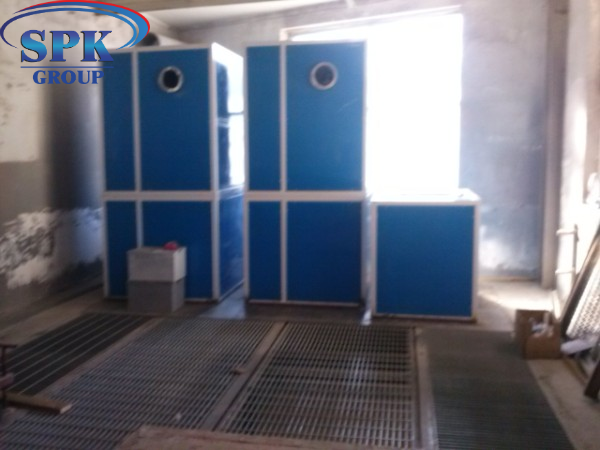

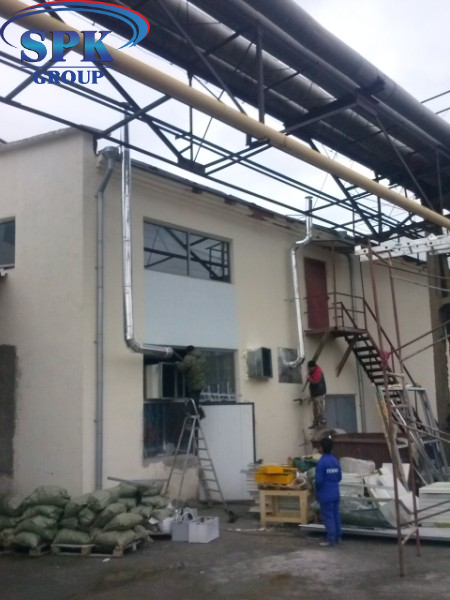

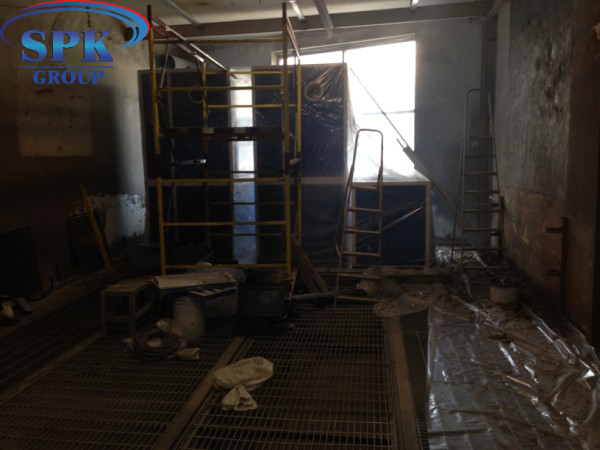

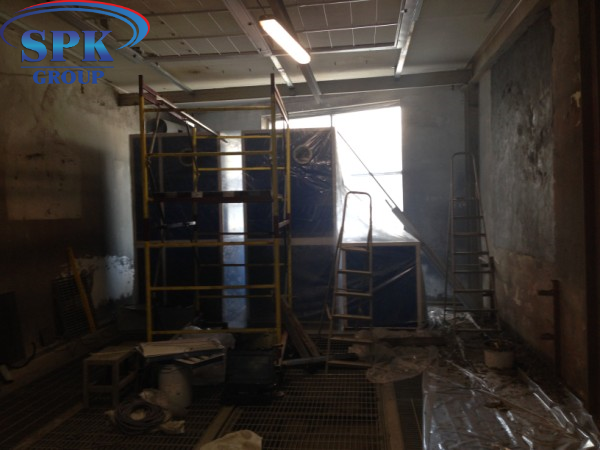

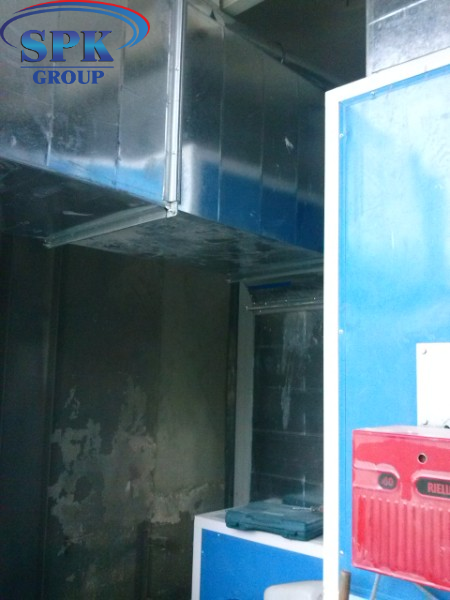

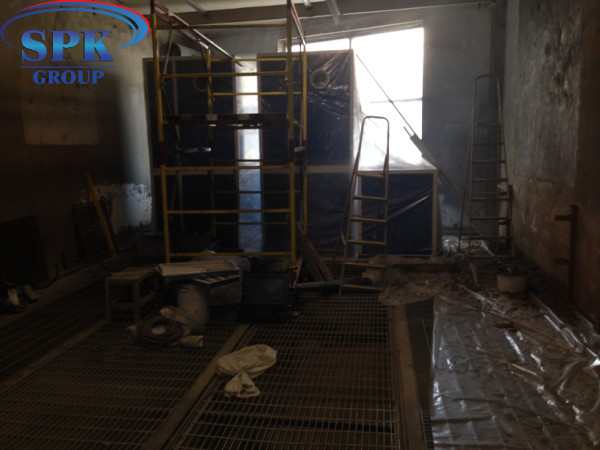

Группы притока/ вытяжки

Расположение генераторов

По двум сторонам

Материал каркаса групп

Панели  RockWool

Регулировка воздушных потоков

Электрической  заслонкой

Число генераторных групп вытяжки

По две группы

Центробежный 2-ной вентилятор в приточной группе

Модель

Siemens 4.2L

Производит-ность (в м³/ч)

41 000

Мощ-сть

4х4кВт

Управление вытяжным потоком воздуха

Используя ручную заслонку

Давление

820 Па

Центробежный  вентилятор 2-ного действия с ручной заслонкой в группе вытяжных фильтров

Модель

Siemens 450-H

Производит-ность (в м³/ч)

40 000 м3/ч

Мощ-сть

2х5,5 кВт

Давление

Давление 720 Па.

Система фильтрации в окрасочном комплексе

Фильтр притока

Потолочный фильтр и основной фильтр

Вытяжной фильтр:

Фильтры: угольный, стекловолоконный

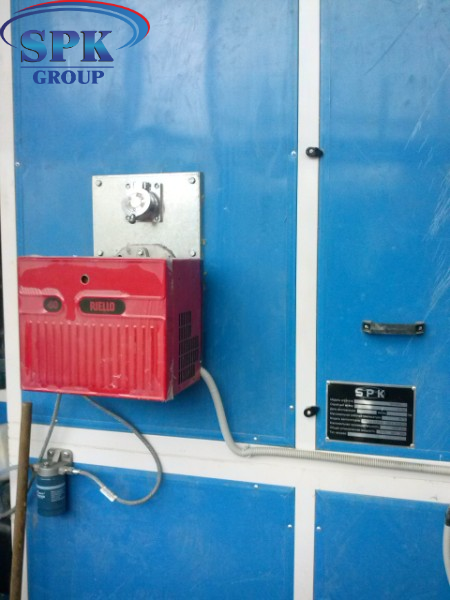

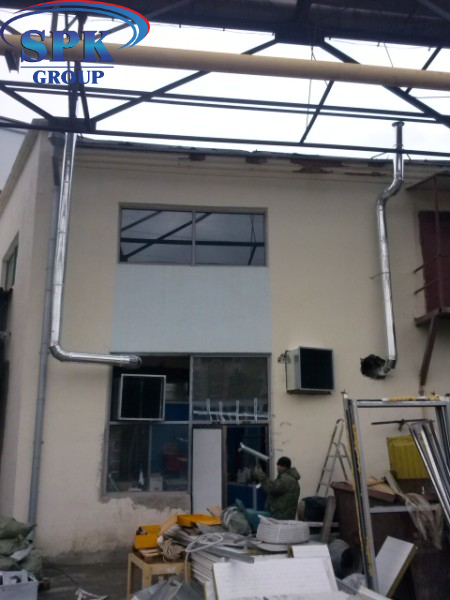

Подогрев воздуха

Теплообменник

Дизельный

Количество

2 теплообменника

Производительность

460 000Кал/час

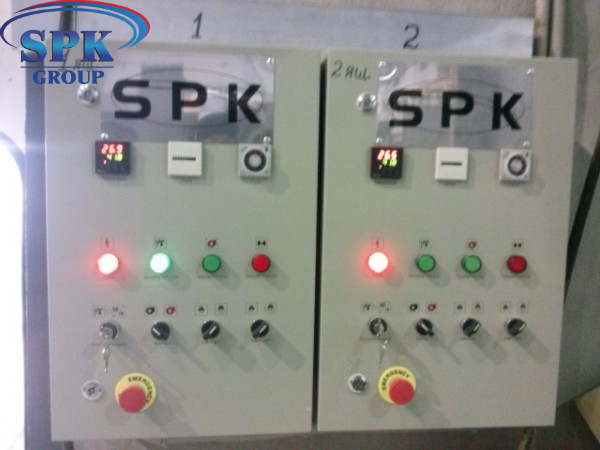

Система контроля технологических режимов  в оск

Панель управления оснащается

Окрашивание; температурное распыление с нарастанием;; регулировка времени сушки; выключатель освещения;  сушка, индикатор отказа; термостат; чрезвычайная остановка; температурный ограничитель,  метр часов; выключатель питания;

Управление при помощи

Реле

Питание двигателя

3Х380 Вольт и 50Гц

Питание освещения

220Вольт 50Гц

Общая мощность 26кВт
